第4章 剖面图与断面图

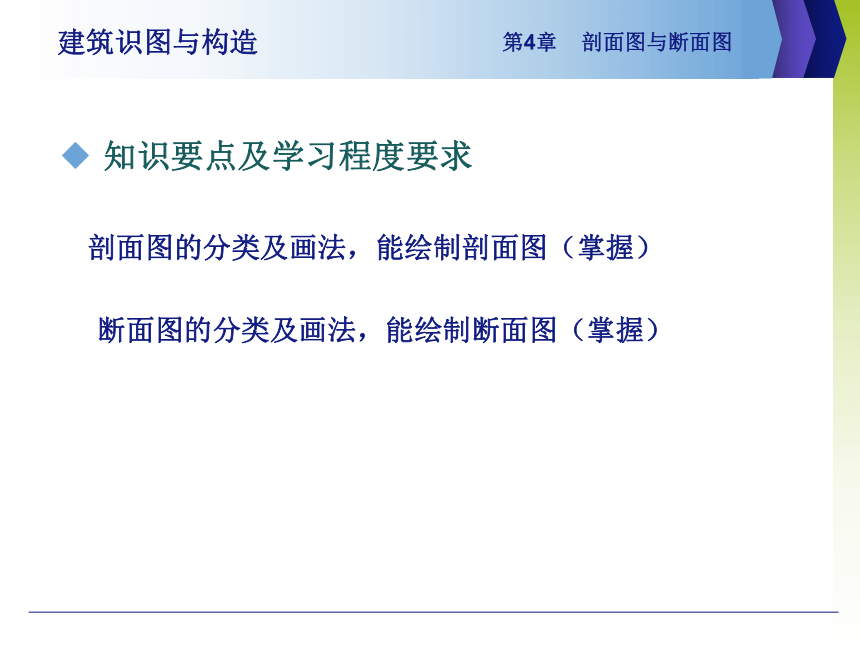

知识要点及学习程度要求
剖面图的分类及画法，能绘制剖面图（掌握）
断面图的分类及画法，能绘制断面图（掌握）
建筑识图与构造
第4章 剖面图与断面图
建筑识图与构造
4.1剖面图

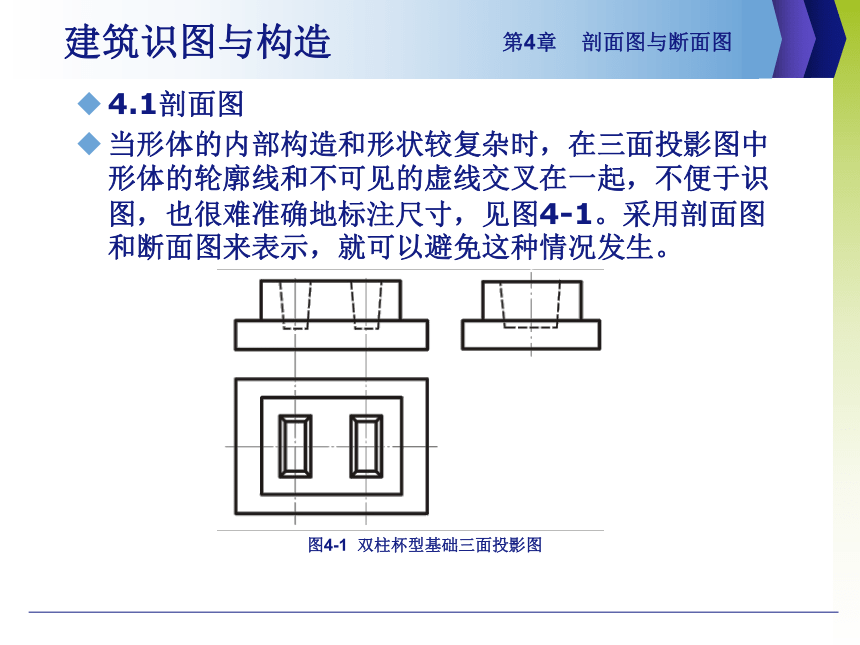

当形体的内部构造和形状较复杂时，在三面投影图中形体的轮廓线和不可见的虚线交叉在一起，不便于识图，也很难准确地标注尺寸，见图4-1。采用剖面图和断面图来表示，就可以避免这种情况发生。
图4-1 双柱杯型基础三面投影图
第4章 剖面图与断面图
建筑识图与构造

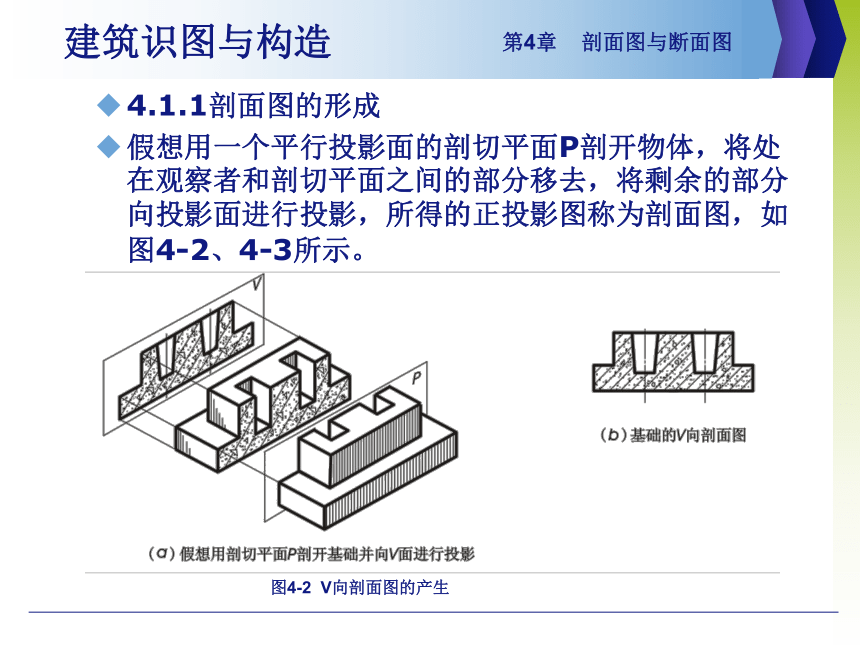

4.1.1剖面图的形成
假想用一个平行投影面的剖切平面P剖开物体，将处在观察者和剖切平面之间的部分移去，将剩余的部分向投影面进行投影，所得的正投影图称为剖面图，如图4-2、4-3所示。
图4-2 V向剖面图的产生
第4章 剖面图与断面图
建筑识图与构造

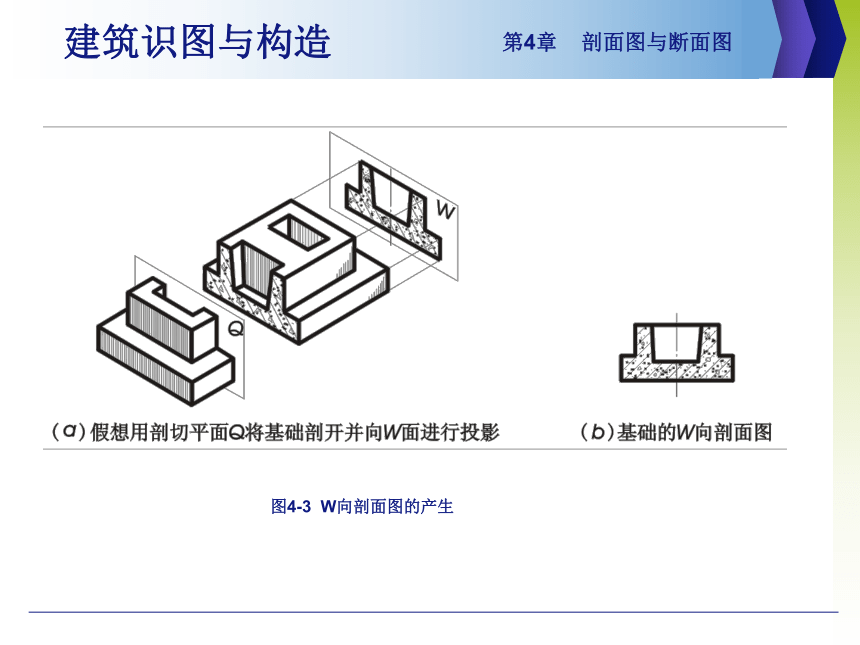

图4-3 W向剖面图的产生
第4章 剖面图与断面图
建筑识图与构造
4.1.2 剖面图的规定画法
1.剖切平面位置的选择

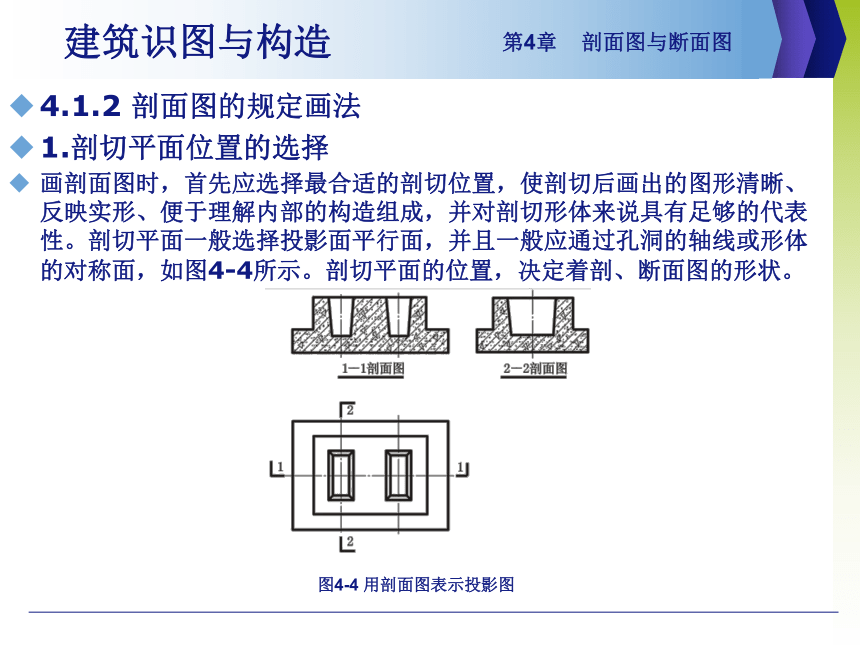

画剖面图时，首先应选择最合适的剖切位置，使剖切后画出的图形清晰、反映实形、便于理解内部的构造组成，并对剖切形体来说具有足够的代表性。剖切平面一般选择投影面平行面，并且一般应通过孔洞的轴线或形体的对称面，如图4-4所示。剖切平面的位置，决定着剖、断面图的形状。
图4-4 用剖面图表示投影图
第4章 剖面图与断面图
建筑识图与构造

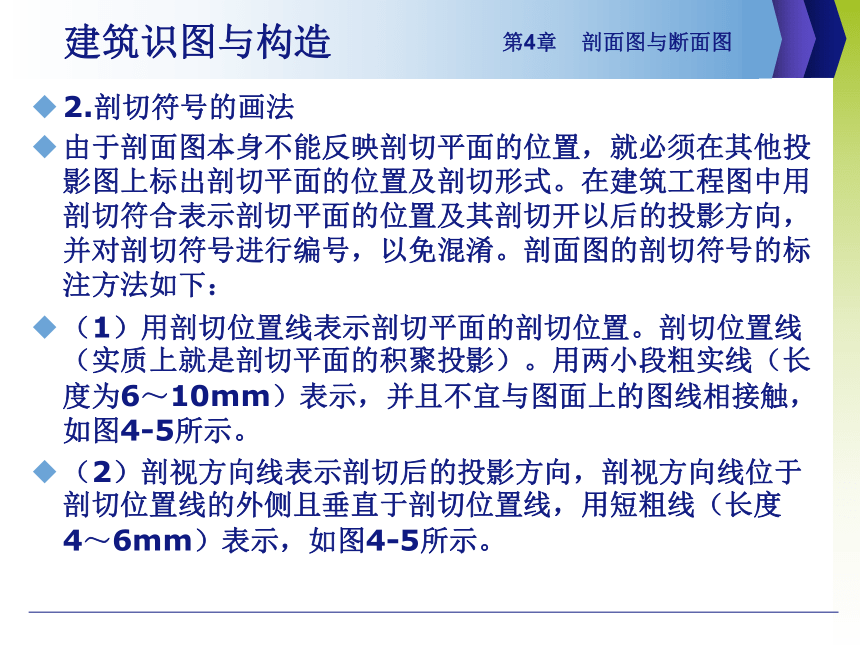

2.剖切符号的画法
由于剖面图本身不能反映剖切平面的位置，就必须在其他投影图上标出剖切平面的位置及剖切形式。在建筑工程图中用剖切符合表示剖切平面的位置及其剖切开以后的投影方向，并对剖切符号进行编号，以免混淆。剖面图的剖切符号的标注方法如下：
（1）用剖切位置线表示剖切平面的剖切位置。剖切位置线（实质上就是剖切平面的积聚投影）。用两小段粗实线（长度为6～10mm）表示，并且不宜与图面上的图线相接触，如图4-5所示。
（2）剖视方向线表示剖切后的投影方向，剖视方向线位于剖切位置线的外侧且垂直于剖切位置线，用短粗线（长度4～6mm）表示，如图4-5所示。
第4章 剖面图与断面图
建筑识图与构造

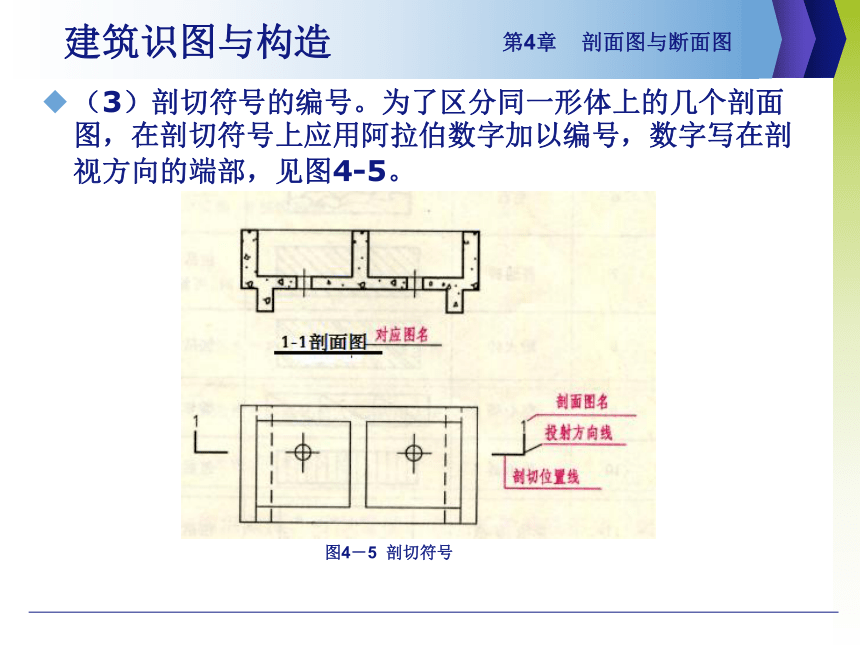

（3）剖切符号的编号。为了区分同一形体上的几个剖面图，在剖切符号上应用阿拉伯数字加以编号，数字写在剖视方向的端部，见图4-5。
图4－5 剖切符号
第4章 剖面图与断面图
建筑识图与构造

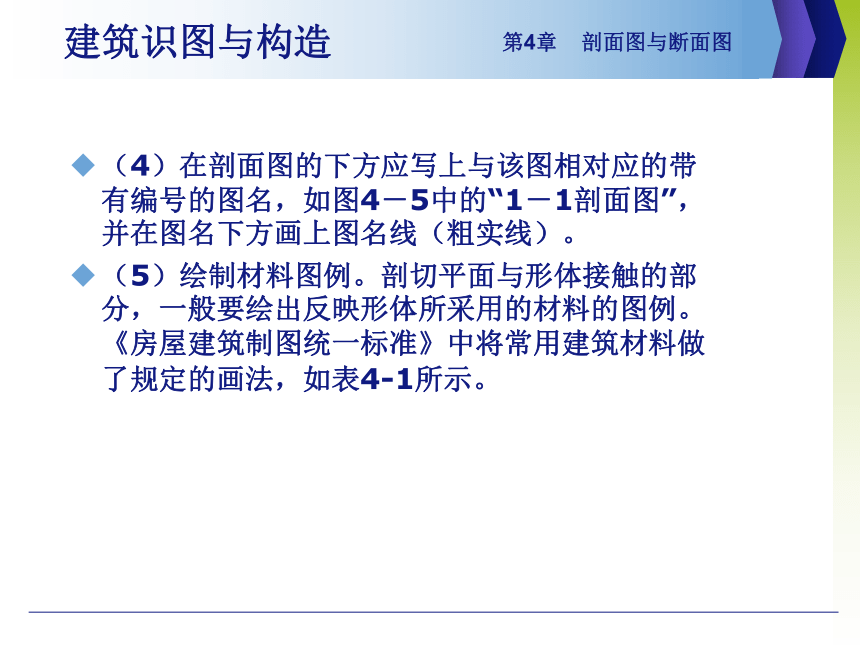

（4）在剖面图的下方应写上与该图相对应的带有编号的图名，如图4－5中的“1－1剖面图”，并在图名下方画上图名线（粗实线）。
（5）绘制材料图例。剖切平面与形体接触的部分，一般要绘出反映形体所采用的材料的图例。《房屋建筑制图统一标准》中将常用建筑材料做了规定的画法，如表4-1所示。
第4章 剖面图与断面图
建筑识图与构造
表4-1常用建筑材料图例（摘自GB/T50001-2010）
第4章 剖面图与断面图
建筑识图与构造
第4章 剖面图与断面图
建筑识图与构造
3. 绘制剖面图的步骤：
（1）确定剖切位置。
（2）根据剖视方向，画出剩余形体的投影图。
（3）在切到材料部分的轮廓线内画出材料图例，可参考表4-1，当形体的材料不明时，可用同方向、等间距的45°细实线（也称剖面线）来表示图例线。画剖面线时，同一形体在各个剖面图中剖面线的倾斜方向和间距要一致。
4.2 剖面图的种类
剖面图的种类
由于形体的形状变化多样，所以剖面图的剖切平面的位置、数量、方向、范围应根据形体内部结构和外形来选择，根据具体情况，常用的剖面图有以下几种：
第4章 剖面图与断面图
建筑识图与构造
4.2.1全剖面图
用一个剖切平面把形体完整地剖切开，得到的剖面图，称为全剖面图。全剖面图一般常应用于不对称的形体，或外形结构简单，而内部结构复杂的形体。如图4-7的1-1剖面图为全剖面图。
图1-9 三面投影图的形成和展开
第4章 剖面图与断面图
建筑识图与构造
4.2.2半剖面图
如果形体是对称的，画图时常把形体投影图的一半画成剖面图，另一半画成外形图，这样组合而成的投影图叫做半剖面图。这种作图方法可以节省投影图的数量，而且从一个投影图可以同时观察到立体的外形和内部构造。
如图4-8所示，为一个杯形基础的半剖面图，在正面投影和侧面投影中，都采用了半剖面图的画法，以表示基础的外部形状和内部构造。
半剖面图中剖面图与投影图图应之间应以形体的对称中心线（细单点长画线）为分界线，半剖面图一般应画在水平对称轴线的下侧或竖直对称轴线的右侧，半剖面图一般不画剖切符号和编号，图名沿用原投影图的图名。
第4章 剖面图与断面图
建筑识图与构造
(a)半剖面图 (b) 剖切体直观图
图4-8 杯形基础的半剖面图
第4章 剖面图与断面图
建筑识图与构造
4.2.3 阶梯剖面图
用两个或两个以上的互相平行的剖切平面将形体剖开，得到的剖面图叫做阶梯剖面图。如图4-9a所示，形体上有两个孔洞，但这两个孔洞不在同一轴线上，如果作一个全剖面图，不能同时剖切两个孔洞，因此，考虑用两个互相平行的平面通过两个孔洞剖切。如图4-9b，这样在同一个剖面图上将两个不在同一方向上的孔洞同时反映出来。
画阶梯剖面图时，由于剖切是假想的，因此在剖面图中不应画出两个剖切平面的分界交线。在画剖切符合时，剖切平面的阶梯转折用粗折线表示，线段长度一般为4~6mm，在折线的转角外侧可以注写剖切编号，以免与图线混淆。
第4章 剖面图与断面图
建筑识图与构造
(a)两面投影及阶梯剖切符号 （b）剖切直观图 （c）阶梯剖面图
图4-9 阶梯剖面图
第4章 剖面图与断面图
建筑识图与构造
图4-10 房屋阶梯剖面图
第4章 剖面图与断面图
建筑识图与构造
4.2.4 局部剖面图
当形体仅需要一部分采用剖面图就可以表示内部构造时，可采用将该部分剖开形成局部剖面的形式，称为局部剖面图。局部剖面图的剖切平面也是投影面平行面，见图4-1，局部剖切在投影图上的边界用波浪线表示，波浪线可以看作是物体断裂面的投影，因此绘制波浪线时，不能超出图形的轮廓线，在孔洞处要断开，也不允许波浪线与图样上其他图线重合。
图4-11 局部剖面图
第4章 剖面图与断面图
建筑识图与构造
当形体为多层不同材料组成的构造，且尺寸又比较小，不宜用剖面图表示时，可以采用分层局部剖切的方式，得到分层剖面图。分层剖切是局部剖切的一种形式，用以表达形体内部的构造。如图4-12所示，（a）图所示的是一面墙的构造情况，以两条波浪线为界，分别画出三层构造。画分层剖面图时，应按层次以波浪线为界，波浪线不与任何图线重合。（b）图所示的是木地面分层构造的剖面图，把剖切到的地面，一层一层的剥离开来，在剖切的范围中画出材料图例，有时还加注文字说明。
图4-12墙体的分层剖面图
第4章 剖面图与断面图
建筑识图与构造
图4-13地面分层剖面图
第4章 剖面图与断面图
建筑识图与构造
4.3断面图
断面图是用一个假想的剖切平面将形体剖开，只绘出形体与剖切平面相交部分的图形，并在投影内画出材料图例，这样的图形称为断面图。见图4-14中的1-1 和2-2是剖面图，3-3和4-4是断面图。
图4-14 剖面图与断面图的区别（1）
第4章 剖面图与断面图
建筑识图与构造
4.3.1 断面图的规定画法
断面图的剖切符号由剖切位置线和编号两部分组成。剖切位置线与剖面图中相同用用两小段粗实线（长度为6～10mm）表示，剖切符号的编号用阿拉伯数字或拉丁字母表示，且必须注写在剖切位置线的一侧。编号所在的一侧即为剖切后的投射方向，同时在断面图的下方注出与剖切符号相应的编号1－1、2－2等，但不写“断面图”字样。
4.3.2剖面图与断面图的区别
剖面图与断面图都是用来表示形体的内部形状，它们的区别包括：
1.剖面图是剖切后余下形体的投影，断面图只是剖切平面与形体接触的那部分面的投影，见图4－15；
2．剖切符号的标注不同，见图4-15。
3.剖面图包含断面图，断面图属于剖面图的一部分，见图4-15。
图1-9 三面投影图的形成和展开
第4章 剖面图与断面图
建筑识图与构造
图4-15剖面图与断面图的区别（2）
第4章 剖面图与断面图
建筑识图与构造
4.3.3断面图的种类和画法
根据断面图所在的位置不同，可将其分为移出断面图、重合断面图和中断断面图。
1．移出断面图
画在形体投影图之外的断面图，称为移出断面图。移出断面图的轮廓线用粗实线绘制，断面图上画成材料图例。图4-14（d）的1-1断面和2-2断面均为移出断面图。图4-16中的1-1断面和2-2断面也是移出断面图，并都画出了材料图例。
第4章 剖面图与断面图
建筑识图与构造
图4-16 梁的移出断面及其画法
第4章 剖面图与断面图
建筑识图与构造
2．中断断面图
画在投影图的中断处的断面图称为中断断面图。中断断面图只适用于杆件较长、断面形状单一且对称的物体。中断断面图的轮廓线用粗实线绘制，投影图的中断处用波浪线或折断线绘制。中断断面图不必标注剖切符号。如图4-17所示的槽钢杆件和木材的中断断面图。
图4-17 槽钢和木材的中断断面图
第4章 剖面图与断面图
建筑识图与构造
3．重合断面图
将断面图直接画于投影图中二者重合在一起，称为重合断面图。重合断面图不画剖切位置线亦不编号，图名沿用原图名，轮廓线用粗实线绘制，其轮廓可能是闭合的（4-18a），也可能是不闭合的（4-15b），当不闭合时应于断面轮廓的内侧加画材料图例。
（a） 楼层的重合断面图 （b） 墙面的重合断面图
图4-18 重合断面图
第4章 剖面图与断面图
建筑识图与构造
图4-19 屋顶结构重合断面图
第4章 剖面图与断面图
