(共27张PPT)
第8章 屋顶

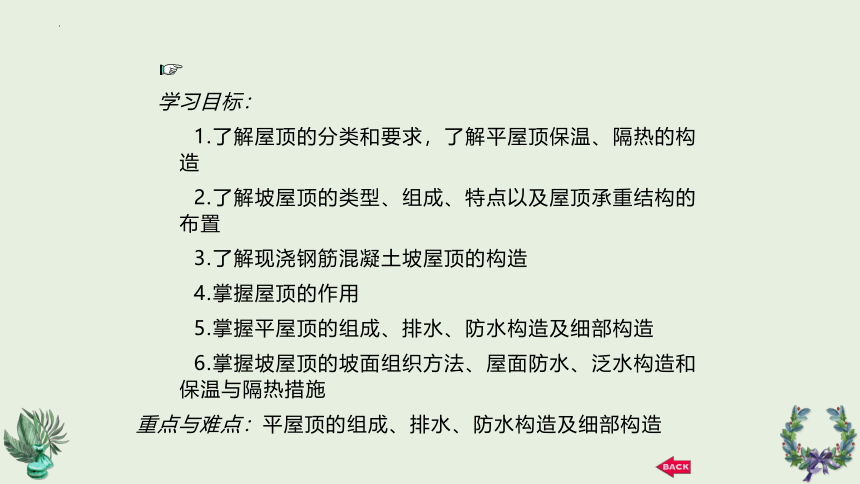

学习目标:
1.了解屋顶的分类和要求,了解平屋顶保温、隔热的构造
2.了解坡屋顶的类型、组成、特点以及屋顶承重结构的布置
3.了解现浇钢筋混凝土坡屋顶的构造
4.掌握屋顶的作用
5.掌握平屋顶的组成、排水、防水构造及细部构造
6.掌握坡屋顶的坡面组织方法、屋面防水、泛水构造和保温与隔热措施
重点与难点:平屋顶的组成、排水、防水构造及细部构造

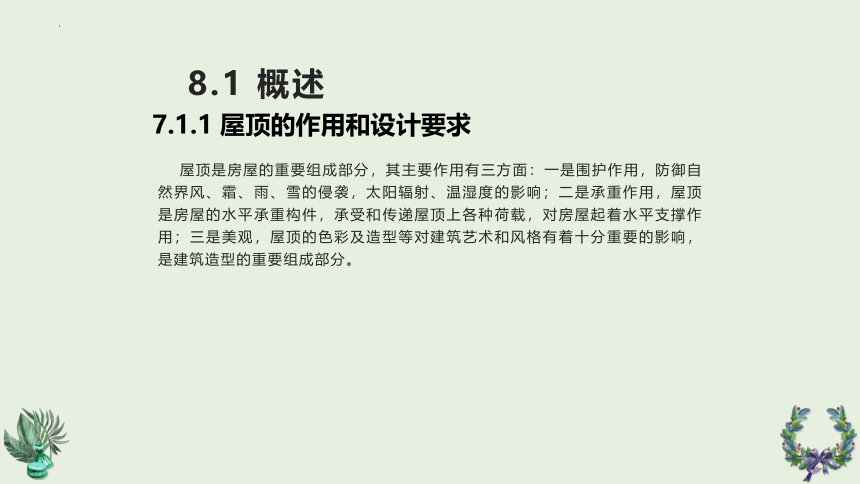

 屋顶是房屋的重要组成部分,其主要作用有三方面:一是围护作用,防御自然界风、霜、雨、雪的侵袭,太阳辐射、温湿度的影响;二是承重作用,屋顶是房屋的水平承重构件,承受和传递屋顶上各种荷载,对房屋起着水平支撑作用;三是美观,屋顶的色彩及造型等对建筑艺术和风格有着十分重要的影响,是建筑造型的重要组成部分。
7.1.1 屋顶的作用和设计要求
8.1 概述

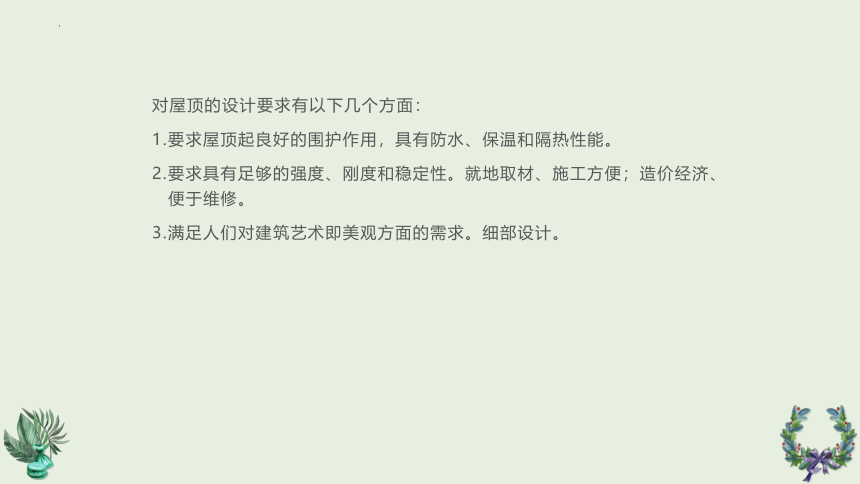

对屋顶的设计要求有以下几个方面:
1.要求屋顶起良好的围护作用,具有防水、保温和隔热性能。
2.要求具有足够的强度、刚度和稳定性。就地取材、施工方便;造价经济、便于维修。
3.满足人们对建筑艺术即美观方面的需求。细部设计。

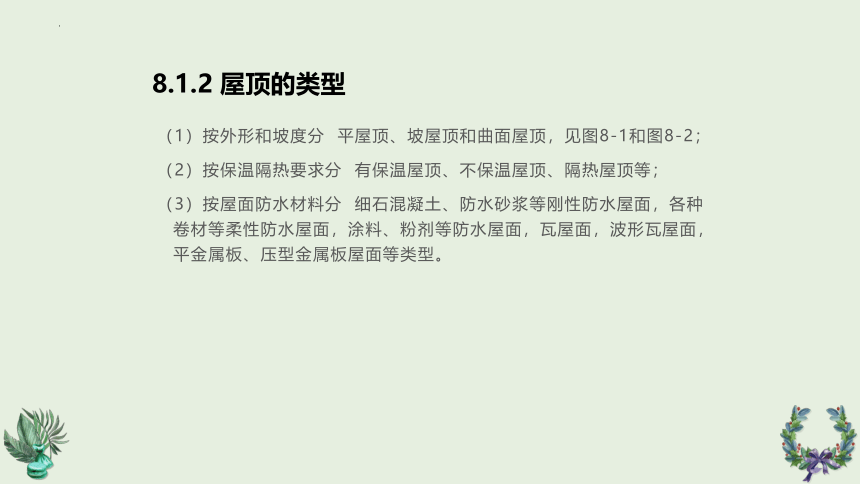

8.1.2 屋顶的类型
(1)按外形和坡度分 平屋顶、坡屋顶和曲面屋顶,见图8-1和图8-2;
(2)按保温隔热要求分 有保温屋顶、不保温屋顶、隔热屋顶等;
(3)按屋面防水材料分 细石混凝土、防水砂浆等刚性防水屋面,各种卷材等柔性防水屋面,涂料、粉剂等防水屋面,瓦屋面,波形瓦屋面,平金属板、压型金属板屋面等类型。

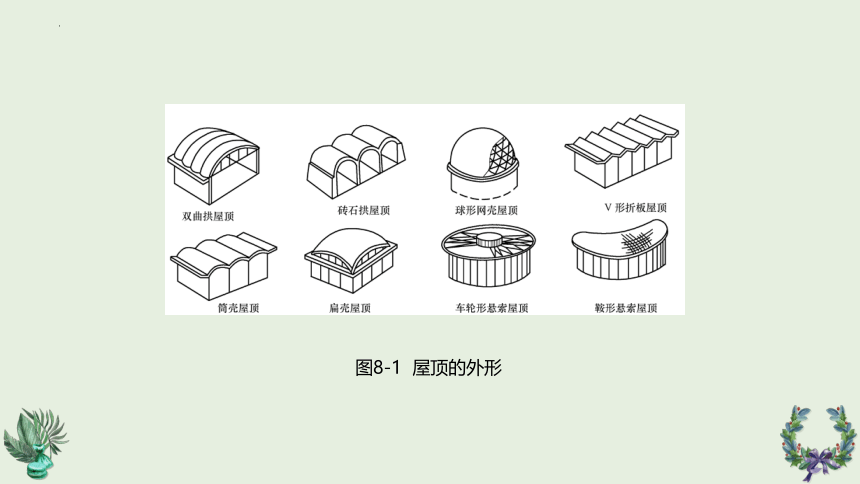

图8-1 屋顶的外形

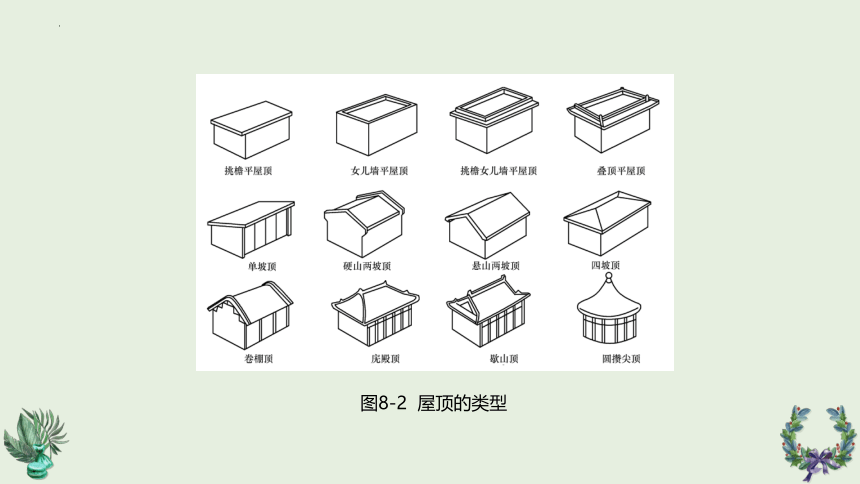

图8-2 屋顶的类型

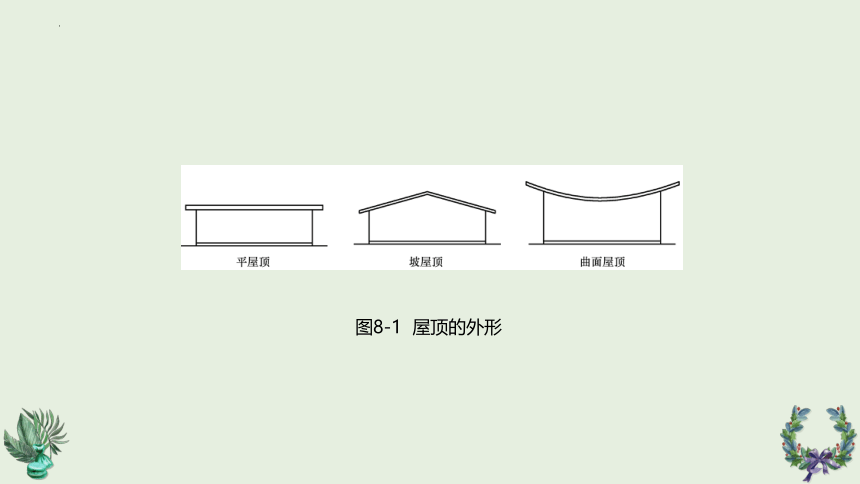

图8-1 屋顶的外形
8.1.3 屋顶的坡度

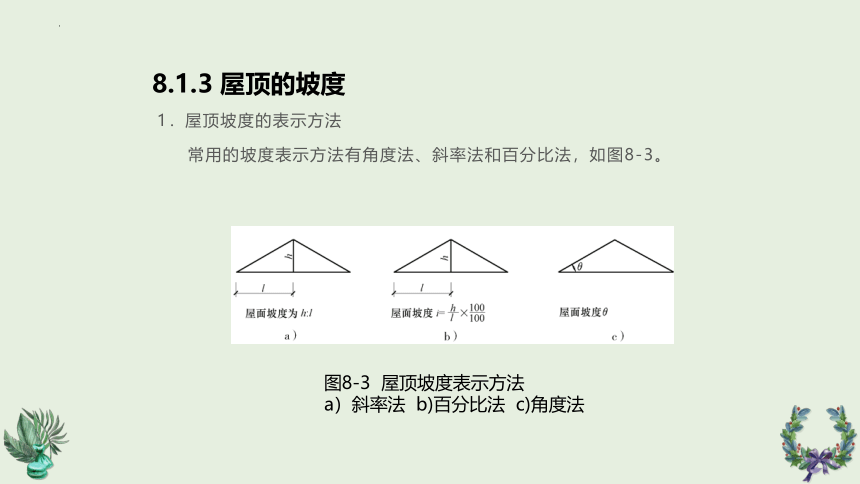

图8-3 屋顶坡度表示方法
a)斜率法 b)百分比法 c)角度法
1.屋顶坡度的表示方法
常用的坡度表示方法有角度法、斜率法和百分比法,如图8-3。
2 屋面坡度的影响因素
在实际工程中,影响屋顶坡度的主要因素有屋面防水材料、屋顶结构形式、地理气候条件、施工方法及建筑造型要求等方面。不同的屋面防水材料有各自的适宜排水坡度范围,见图8-4。
一般情况下,屋面防水材料单块面积越小,所要求的屋面排水坡度越大;材料厚度越厚,所要求的屋面排水坡度也越大。
另外如建筑中采用悬索结构、折板结构时,结构形式就决定了屋顶的坡度。
图8-4 屋面坡度范围
当屋顶坡度较小时,屋顶排水速度较慢,雨水在屋面上停留时间较长,屋面应有较好的防水性能。反之,当屋顶坡度较大时,屋顶排水速度较快,对屋面的防水要求就较低。
我国根据建筑物的性质、重要程度、使用功能要求、防水屋面耐用年限等,将屋面防水分为四个等级。
小知识
屋顶是建筑艺术形象的重要组成部分,同时也是建筑形态构成的一部分。下面图8-5分别是澳大利亚悉尼歌剧院、北京国家大剧院,体现了形式各异的建筑风格和艺术形象。
图8-5 著名建筑物
a) 澳大利亚悉尼歌剧院
图8-5 著名建筑物
b) 国家大剧院
 平屋顶主要构造层次由结构层、保温层、隔离层、防水层等组成,另外还有保护层、结合层、找平层、隔汽层、顶装修等构造层次。
8.2.1 屋顶的组成和特点
8.2 平屋顶构造
图8-6 卷材防水和刚性防水屋面组成示意图
平屋顶具有以下特点。
(1)屋顶构造厚度较小,结构布置简单,室内顶棚平整,能够适应各种复杂的建筑平面形状,且屋面防水、排水、保温、隔热等处理方便,构造简单。
(2)屋面平整,便于屋顶上人及屋面利用。
(3)由于屋顶坡度小、排水慢、屋面积水机会多,易产生渗漏现象且维修困难。
8.2.2 排水组织
平屋顶的排水组织主要有屋顶的排水坡度和排水方式两个方面。
1.排水坡度
平屋顶的排水坡度主要取决于排水要求、防水材料、屋顶使用要求和屋面坡度形成方式等因素。平屋面的坡度主要由结构找坡和材料找坡形成,见图8-7。
图8-7 屋面坡度的形成
a)结构找坡 b)材料找坡
结构找坡是要求支承屋面板的墙或梁等结构构件保持有一定坡度,屋面板铺设之后就形成了相应的坡度(图8-7a)。
材料找坡是在水平的屋面板上面利用材料层的厚度差别形成一定的坡度(图8-7b)
综上所述,平屋顶采用卷材或混凝土防水时,若为不上人屋面,一般做2%~5%的坡度(常用2%~3%);若为上人屋面,则做1%~2%的坡度。
图8-8 无组织排水
2.排水方式
屋面排水方式分无组织排水和有组织排水两大类。
(1)无组织排水 无组织排水又称自由落水。其排水组织形式是屋面雨水顺屋面坡度排至挑檐板处自由滴落,如图8-8所示。
(2)有组织排水
屋面雨水顺坡汇集于檐沟或天沟,并在檐沟或天沟内填0.5%~1%纵坡,使雨水集中至雨水口,经雨水管排至地面或地下排水管网时称为有组织排水,如图8-9所示。
根据檐口的做法,有组织外排水又可分为挑檐沟外排水、女儿墙外排水、女儿墙挑檐沟外排水、长天沟外排水、暗管外排水,如图8-10所示。
图8-9 有组织排水
a)剖面图 b)平面图
图8-10 有组织排水方案
图8-10 有组织排水方案
感谢聆听
