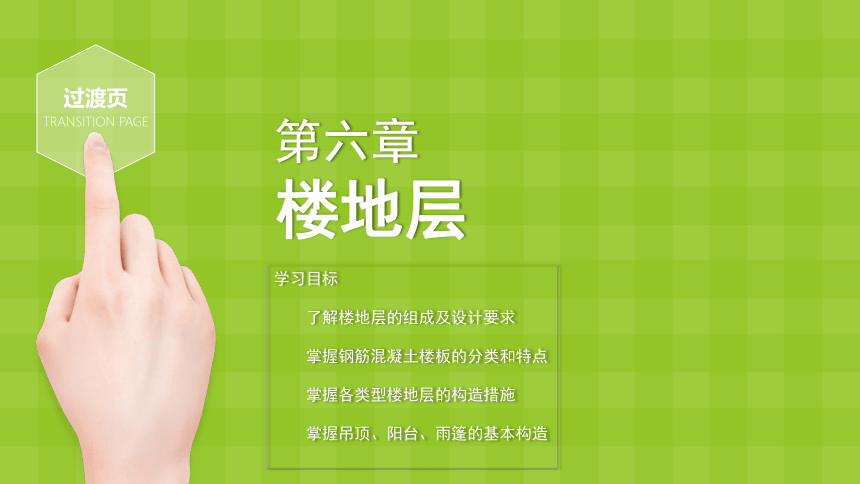

第六章
楼地层
过渡页
TRANSITION PAGE
学习目标
　　了解楼地层的组成及设计要求
　　掌握钢筋混凝土楼板的分类和特点
掌握各类型楼地层的构造措施
掌握吊顶、阳台、雨篷的基本构造

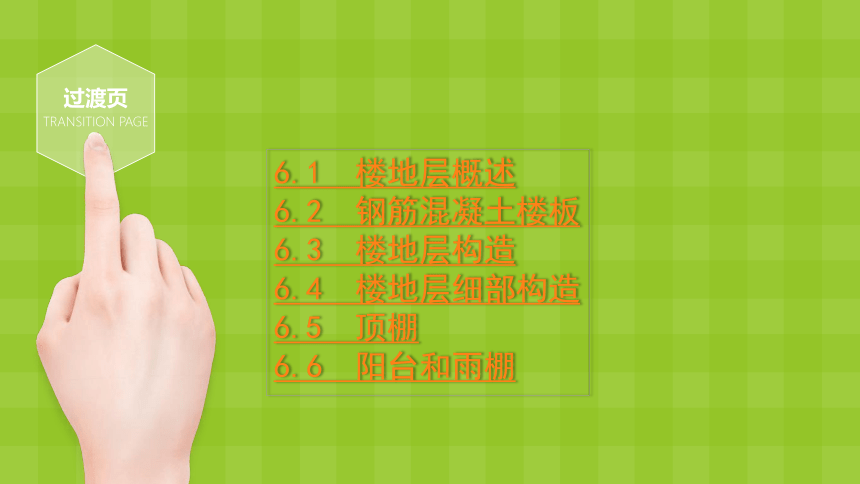

过渡页
TRANSITION PAGE
6.1 楼地层概述
6.2 钢筋混凝土楼板
6.3 楼地层构造
6.4　楼地层细部构造
6.5　顶棚
6.6　阳台和雨棚
1

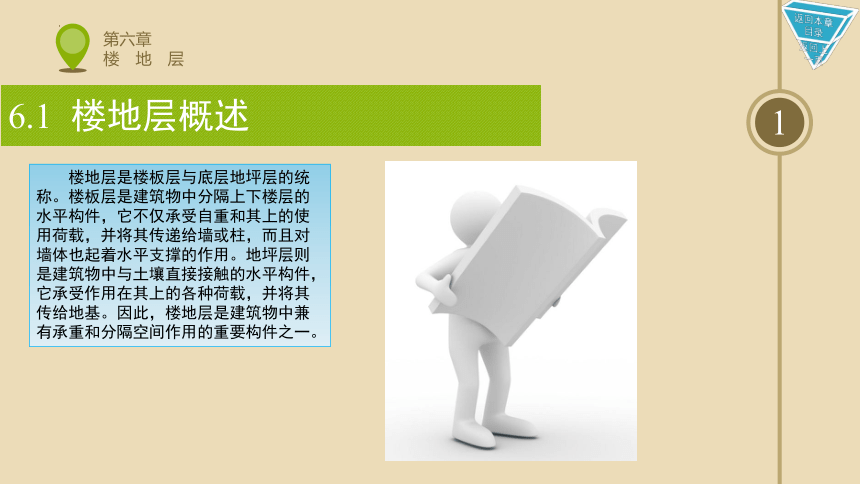

6.1 楼地层概述
　　楼地层是楼板层与底层地坪层的统称。楼板层是建筑物中分隔上下楼层的水平构件，它不仅承受自重和其上的使用荷载，并将其传递给墙或柱，而且对墙体也起着水平支撑的作用。地坪层则是建筑物中与土壤直接接触的水平构件，它承受作用在其上的各种荷载，并将其传给地基。因此，楼地层是建筑物中兼有承重和分隔空间作用的重要构件之一。
2

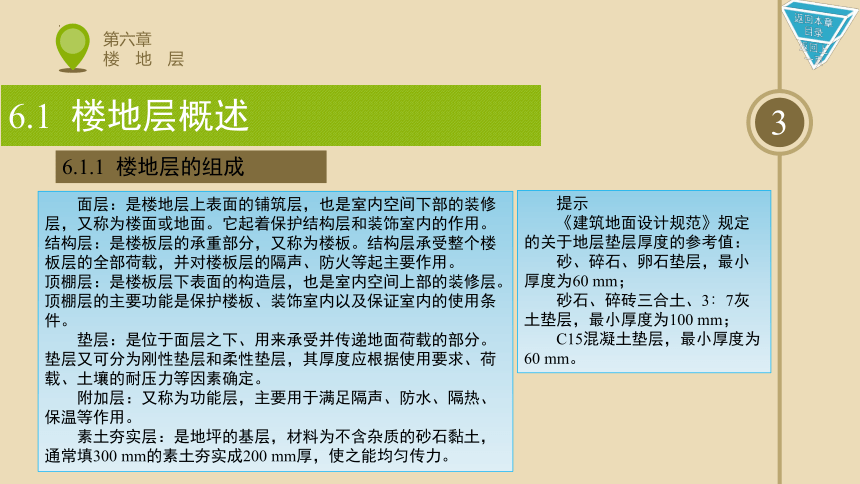

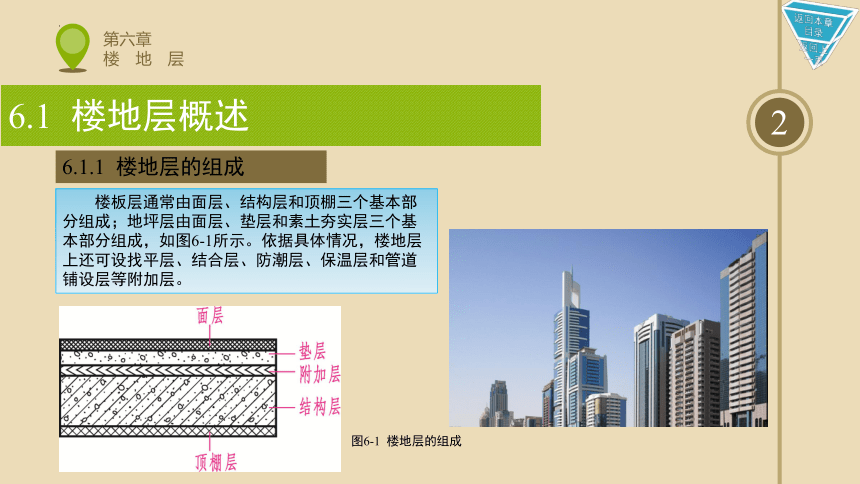

6.1.1 楼地层的组成
　　楼板层通常由面层、结构层和顶棚三个基本部分组成；地坪层由面层、垫层和素土夯实层三个基本部分组成，如图6-1所示。依据具体情况，楼地层上还可设找平层、结合层、防潮层、保温层和管道铺设层等附加层。
6.1 楼地层概述
图6-1 楼地层的组成
3
　　面层：是楼地层上表面的铺筑层，也是室内空间下部的装修层，又称为楼面或地面。它起着保护结构层和装饰室内的作用。
结构层：是楼板层的承重部分，又称为楼板。结构层承受整个楼板层的全部荷载，并对楼板层的隔声、防火等起主要作用。
顶棚层：是楼板层下表面的构造层，也是室内空间上部的装修层。顶棚层的主要功能是保护楼板、装饰室内以及保证室内的使用条件。
　　垫层：是位于面层之下、用来承受并传递地面荷载的部分。垫层又可分为刚性垫层和柔性垫层，其厚度应根据使用要求、荷载、土壤的耐压力等因素确定。
　　附加层：又称为功能层，主要用于满足隔声、防水、隔热、保温等作用。
　　素土夯实层：是地坪的基层，材料为不含杂质的砂石黏土，通常填300 mm的素土夯实成200 mm厚，使之能均匀传力。
6.1 楼地层概述
　　提示
　　《建筑地面设计规范》规定的关于地层垫层厚度的参考值：
　　砂、碎石、卵石垫层，最小厚度为60 mm；
　　砂石、碎砖三合土、3∶7灰土垫层，最小厚度为100 mm；
　　C15混凝土垫层，最小厚度为60 mm。
6.1.1 楼地层的组成
4

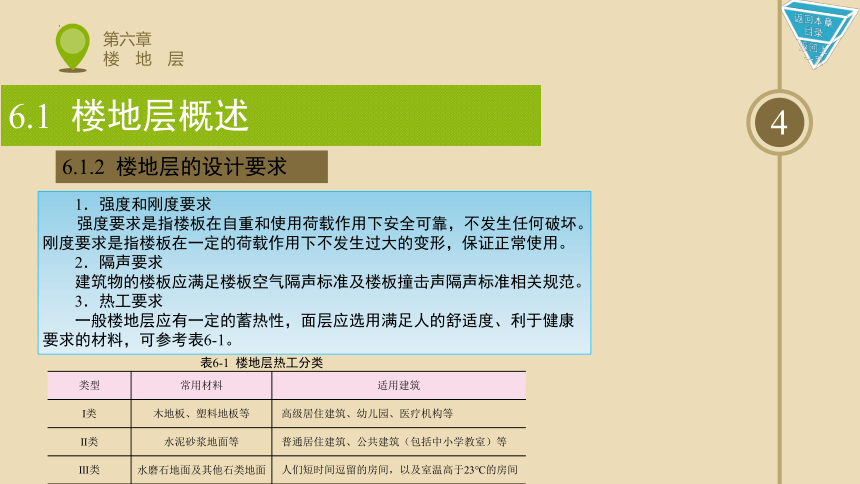

6.1.2 楼地层的设计要求
　　1．强度和刚度要求
　　强度要求是指楼板在自重和使用荷载作用下安全可靠，不发生任何破坏。刚度要求是指楼板在一定的荷载作用下不发生过大的变形，保证正常使用。
　　2．隔声要求
　　建筑物的楼板应满足楼板空气隔声标准及楼板撞击声隔声标准相关规范。
　　3．热工要求
　　一般楼地层应有一定的蓄热性，面层应选用满足人的舒适度、利于健康要求的材料，可参考表6-1。
6.1 楼地层概述
类型 常用材料 适用建筑
Ⅰ类 木地板、塑料地板等 高级居住建筑、幼儿园、医疗机构等
Ⅱ类 水泥砂浆地面等 普通居住建筑、公共建筑（包括中小学教室）等
Ⅲ类 水磨石地面及其他石类地面 人们短时间逗留的房间，以及室温高于23℃的房间
表6-1 楼地层热工分类
5

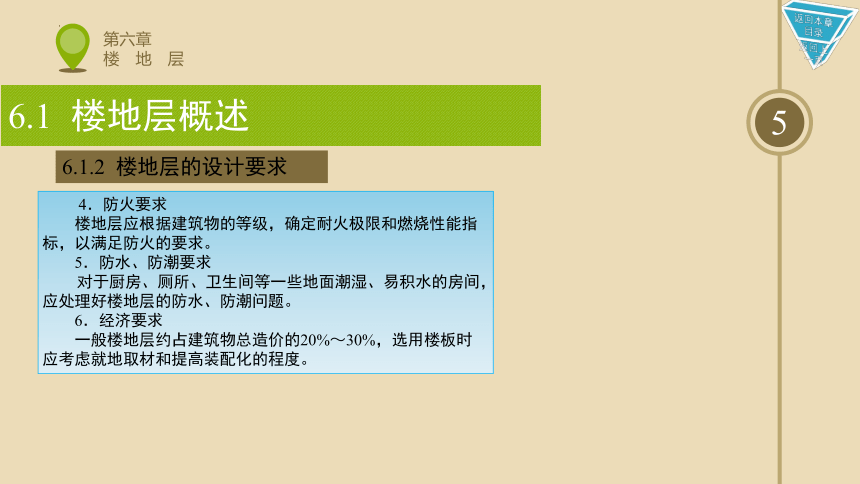

　　 4．防火要求
　　楼地层应根据建筑物的等级，确定耐火极限和燃烧性能指标，以满足防火的要求。
　　5．防水、防潮要求
　　对于厨房、厕所、卫生间等一些地面潮湿、易积水的房间，应处理好楼地层的防水、防潮问题。
　　6．经济要求
　　一般楼地层约占建筑物总造价的20%～30%，选用楼板时应考虑就地取材和提高装配化的程度。
6.1 楼地层概述
6.1.2 楼地层的设计要求
1

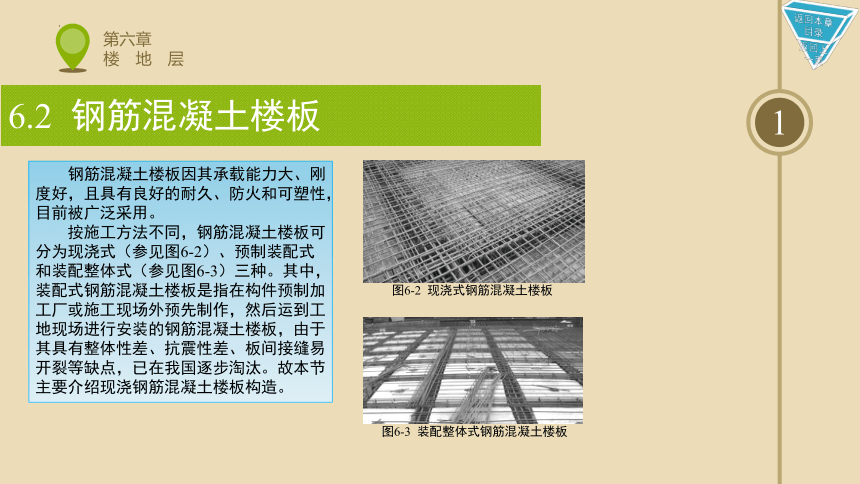

6.2 钢筋混凝土楼板
　　钢筋混凝土楼板因其承载能力大、刚度好，且具有良好的耐久、防火和可塑性，目前被广泛采用。
　　按施工方法不同，钢筋混凝土楼板可分为现浇式（参见图6-2）、预制装配式和装配整体式（参见图6-3）三种。其中，装配式钢筋混凝土楼板是指在构件预制加工厂或施工现场外预先制作，然后运到工地现场进行安装的钢筋混凝土楼板，由于其具有整体性差、抗震性差、板间接缝易开裂等缺点，已在我国逐步淘汰。故本节主要介绍现浇钢筋混凝土楼板构造。
图6-2 现浇式钢筋混凝土楼板
图6-3 装配整体式钢筋混凝土楼板
2

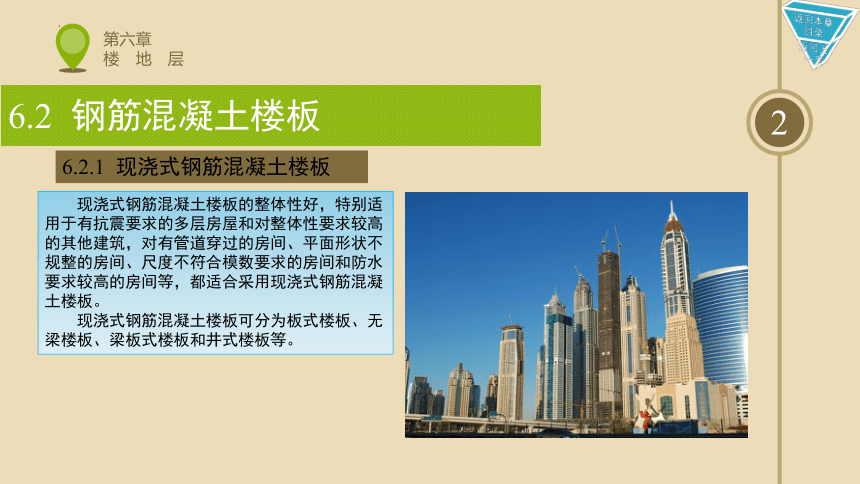

6.2.1 现浇式钢筋混凝土楼板
　　现浇式钢筋混凝土楼板的整体性好，特别适用于有抗震要求的多层房屋和对整体性要求较高的其他建筑，对有管道穿过的房间、平面形状不规整的房间、尺度不符合模数要求的房间和防水要求较高的房间等，都适合采用现浇式钢筋混凝土楼板。
　　现浇式钢筋混凝土楼板可分为板式楼板、无梁楼板、梁板式楼板和井式楼板等。
6.2 钢筋混凝土楼板
3
6.2 钢筋混凝土楼板
6.2.1 现浇式钢筋混凝土楼板

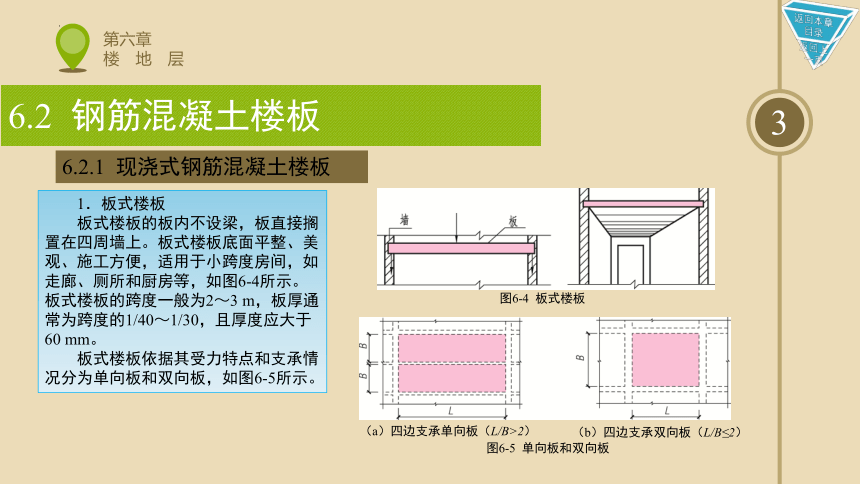

　　1．板式楼板
　　板式楼板的板内不设梁，板直接搁置在四周墙上。板式楼板底面平整、美观、施工方便，适用于小跨度房间，如走廊、厕所和厨房等，如图6-4所示。板式楼板的跨度一般为2～3 m，板厚通常为跨度的1/40～1/30，且厚度应大于60 mm。
　　板式楼板依据其受力特点和支承情况分为单向板和双向板，如图6-5所示。
图6-4 板式楼板
（a）四边支承单向板（L/B>2）
（b）四边支承双向板（L/B≤2）
图6-5 单向板和双向板
4

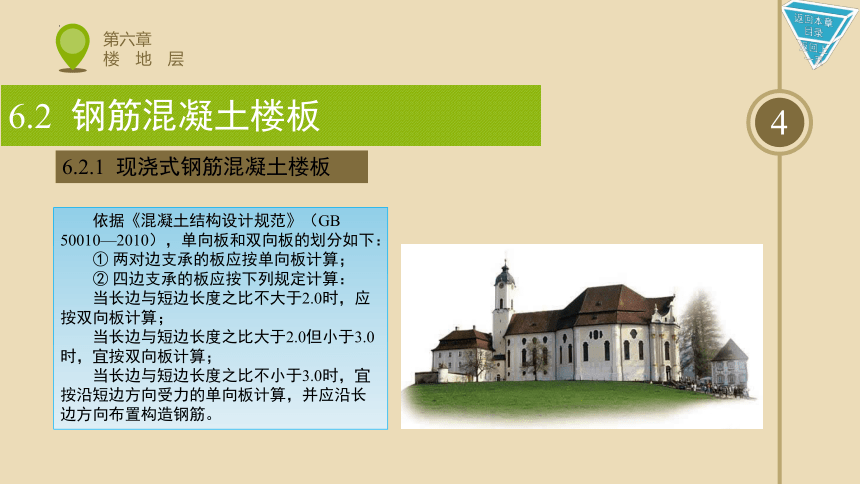

　　依据《混凝土结构设计规范》（GB 50010—2010），单向板和双向板的划分如下：
　　① 两对边支承的板应按单向板计算；
　　② 四边支承的板应按下列规定计算：
　　当长边与短边长度之比不大于2.0时，应按双向板计算；
　　当长边与短边长度之比大于2.0但小于3.0时，宜按双向板计算；
　　当长边与短边长度之比不小于3.0时，宜按沿短边方向受力的单向板计算，并应沿长边方向布置构造钢筋。
6.2 钢筋混凝土楼板
6.2.1 现浇式钢筋混凝土楼板
5

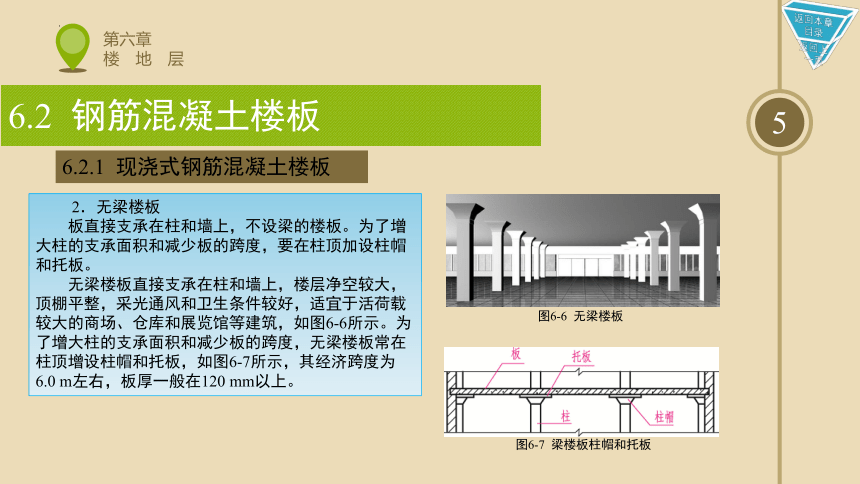

　　 2．无梁楼板
　　板直接支承在柱和墙上，不设梁的楼板。为了增大柱的支承面积和减少板的跨度，要在柱顶加设柱帽和托板。
　　无梁楼板直接支承在柱和墙上，楼层净空较大，顶棚平整，采光通风和卫生条件较好，适宜于活荷载较大的商场、仓库和展览馆等建筑，如图6-6所示。为了增大柱的支承面积和减少板的跨度，无梁楼板常在柱顶增设柱帽和托板，如图6-7所示，其经济跨度为6.0 m左右，板厚一般在120 mm以上。
6.2 钢筋混凝土楼板
6.2.1 现浇式钢筋混凝土楼板
图6-6 无梁楼板
图6-7 梁楼板柱帽和托板
6
　　3．梁板式楼板
　　梁板式楼板由板和支承板的梁（包括主梁和次梁）构成。主梁搁置在墙体或承重柱上，次梁与主梁一般垂直相交，次梁搁置在主梁上，板搁置在次梁上，如图6-8所示。梁板式楼板的荷载传递路径为：板→次梁→主梁→墙或柱。
6.2 钢筋混凝土楼板
6.2.1 现浇式钢筋混凝土楼板
图6-8 梁板式楼板
7
　　梁板式楼板的结构布置示意如图6-9所示。
6.2 钢筋混凝土楼板
6.2.1 现浇式钢筋混凝土楼板
图6-9 梁板式楼板结构布置示意图
8
　　梁板式楼板的主梁应沿房间的短跨布置，其经济跨度为5～8 m，梁高为跨度的1/13～1/9，梁宽为梁高的1/3～2/3；次梁垂直于主梁，其经济跨度为3～5 m，梁高为跨度的1/15～1/11，梁宽为梁高的1/3～1/2。
　　当房间尺寸较大并接近正方形时，常沿两个方向布置等距离、等截面高度的梁（不分主次梁），形成井格形的梁板结构，即井式楼板，如图6-10所示。纵梁和横梁同时承担着由板传递下来的荷载。井式楼板是梁板式楼板的一种特殊形式。
6.2 钢筋混凝土楼板
6.2.1 现浇式钢筋混凝土楼板
图6-10 井字楼板图
9
6.2.2 装配整体式楼板
　　装配整体式楼板包括密肋填充楼板和叠合式楼板两类。
　　1．密肋填充楼板
　　密肋填充楼板由密肋楼板和填充块组合而成。密肋楼板有现浇密肋楼板、预制小梁现浇楼板、带骨架芯板填充块楼板等，如图6-11所示。密肋楼板的肋（梁）间距与高度尺寸要同填充物尺寸相配合，通常的间距为700～1 000 mm，肋宽为60～150 mm，肋高为200～300 mm；板的厚度不小于50 mm，板的使用跨度为4～10 m。
　　密肋填充楼板板底平整，保温、隔热、隔音效果好，肋的截面尺寸不大，楼板结构占据的空间较少，是一种较好的结构形式。
6.2 钢筋混凝土楼板
　　　（a）空心砖现浇楼板 　　　 （b）玻璃钢壳现浇楼板
　　　（c）预制小梁现浇楼板 　　（d）带骨架芯板填充块楼板
图6-11 密肋楼板
10
　　 2．叠合式楼板
　　叠合式楼板是预制薄板（预应力）与现浇混凝土面层叠合而成的装配整体式楼板，如图6-12所示。这种楼板以预制混凝土薄板为永久模板承受施工荷载，板面现浇混凝土叠合层，并配以少量的支座负弯矩钢筋，所有楼板层的管线均事先埋在叠合层内。
6.2 钢筋混凝土楼板
6.2.2 装配整体式楼板
图6-12 叠合楼板
11
　　叠合楼板的跨度一般为4～6 m，最大可达9 m，通常在5.4 m以内较为经济。预应力薄板厚60～70 mm，宽1.1～1.8 m。
　　为了保证预制薄板与叠合层有较好的连接，薄板上表面需做处理。常见的处理方法有两种：一种是在上表面刻槽，槽的直径50 mm，深20 mm，间距150 mm；另一种是在薄板表面露出较规则的三角形结合钢筋，如图6-13所示。
　　现浇叠合层的混凝土强度为C20，厚度为70～120 mm。叠合层的总厚度为150～250 mm，以薄板厚度的两倍为宜。
6.2 钢筋混凝土楼板
6.2.2 装配整体式楼板
　　　　a）板面刻槽 　　　　（b）板面露出三角形结合钢筋
图6-13 预制薄板表面处理
12
　　压型钢板组合楼板是指由利用凹凸相间的压型薄钢板做衬板与现浇混凝土通过抗剪连接措施共同作用形成并支承在钢梁上构成的整体型楼板。压型钢板组合楼板由钢梁、压型钢板和现浇混凝土三部分组成，如图6-14所示。
6.2.3 压型钢板组合楼板
6.2 钢筋混凝土楼板
图6-14 压型钢板组合楼板
13
　　压型钢板起到了现浇混凝土的永久性模板和受拉钢筋的双重作用，同时又是施工的台板，简化了施工程序，加快了施工进度，现场作业方便，建筑整体性优于预制装配式楼面。
　　压型钢板组合楼板的构造设计中，压型钢板的选用应满足《建筑用压型钢板》（GB/T 12755—2008）规范的要求。常见的板型主要有开口型、缩口型和闭口型，如图6-15所示。
6.2 钢筋混凝土楼板
6.2.3 压型钢板组合楼板
　　　　　　　　（a）开口型 　　　　　　 （b）缩口型 　　　　　（c）闭口型
h—组合楼板的总厚度；hs—钢板肋高度；hc—钢板肋顶部以上混凝土厚度
图6-15 压型钢板形式
14
　　栓钉是组合楼板的剪力连接件，楼面的水平荷载通过它传递到梁、柱、框架，故又称为剪力螺钉，其数量、规格需按楼板与钢梁连接处的剪力大小确定，且应与钢梁牢固焊接。
　　如图6-16为压型钢板组合楼板构造示意图。
6.2 钢筋混凝土楼板
6.2.3 压型钢板组合楼板
图6-16 压型钢板组合楼板构造示意
　　提示
　　压型钢板组合楼板设计构造参见《钢与混凝土组合楼（屋）盖结构构造》（图集号05SG522）
15
　　拓展阅读　
　　现浇混凝土GBF空心楼板简介
　　现浇混凝土空心楼板是在楼板结构中按设计间距放置高强薄壁空心管或聚苯乙烯芯模后现浇混凝土而形成的现浇混凝土空心板。采用该技术的主要优势是省去了井字梁，提高了结构净空，增强了保温隔热效果，优化了隔音降噪功能，简化了土建的施工难度，方便了设备管线安装和装修，同时可美化室内，如图6-17所示。　　
6.2 钢筋混凝土楼板
6.2.3 压型钢板组合楼板
图6-17 现浇混凝土空心楼板
　　 现浇混凝土空心楼板具有以下优点：
　　① 由于其无柱帽、无凸出部位，提高了净空高度，实现真正的空间开阔美观。
　　② 楼板所采用的封闭空腔技术使隔热、保温性能得到了明显得提高，同时降低了噪音的传递，克服了上下楼层间的撞击噪音干扰，楼板隔音效果可提高5～12 dB。
　　③ 施工便捷，使用该技术可直接减少支模、拆模的工作量，能缩短工期近1/3。
　　④ 从实际运用效果看，现浇混凝土空心无梁楼板技术与一般的梁板结构体系相比，钢筋混凝土造价降低5%，模板损耗降低50%，还能节约装饰费用10%～15%，综合造价降低10%左右。
1
　　根据面层材料和施工工艺的不同，楼地层可分成整体式楼地层、块料楼地层、人造软质楼地层和木地板楼地层。
6.3 楼地层构造
　　整体式楼地层是指用现场浇筑的方法形成的整片地面，主要包括水泥砂浆楼地层、细石混凝土楼地层、现浇水磨石楼地层和涂布楼地层等。
　　1．水泥砂浆楼地层
　　水泥砂浆地层是传统地面中应用最广泛的一种，其面层用细骨料（砂）以水泥做胶结材料加水按一定配合比配制而成，配制好的水泥砂浆铺筑在水泥混凝土垫层、找平层或钢筋混凝土板上。其优点是造价低廉、施工简便、使用耐久；但这种楼地层易起灰、起砂、导热快、冬季感觉冷。
　　2．细石混凝土楼地层
　　细石混凝土楼地层是在混凝土基层上用细石混凝土随捣随抹压光抹平作面层，其较水泥砂浆地面的强度和刚度更好。
6.3.1 整体式楼地层
2
　　3．水磨石楼地层
　　水磨石楼地层是指将天然石料的石屑与水泥砂浆拌合在一起，浇筑、抹平，经结硬后再磨光、打蜡而成的楼地层。因其经济适用、使用性能良好，水磨石地面被广泛应用于如医院、学校、商业场等公共建筑中。
　　按其表面状态不同，水磨石楼地层可分为彩色水磨石和原色水磨石。彩色水磨石使用白色或有色水泥，搭配彩色石屑，辅以铜条分格，具有较好的装饰效果，如图6-18（a）所示；原色水磨石则采用普通硅酸盐水泥与花岗岩石屑制成，造价低廉，主要应用于工厂车间、仓库或物流等大面积的楼地层，如图6-18（b）所示。
6.3 楼地层构造
6.3.1 整体式楼地层
　　　　（a）彩色水磨石 　　 （b）原色水磨石
图6-18 水磨石楼地层
3
　　4．涂布楼地层
　　涂布楼地层是在地面上涂布一层由合成树脂加入填料、颜料等搅拌而成的材料，硬化后形成整体无缝的面层。其主要特点是无缝，整体性强，易于清洁，耐化学腐蚀性好，有明显的弹性和良好的耐磨、抗冲击性能，如图6-19所示。
6.3 楼地层构造
6.3.1 整体式楼地层
图6-19 涂布楼地层
　　按饰面所用材料不同，涂布楼地层可分为溶剂型合成树脂涂布地层（如环氧树脂、不饱和聚酯、聚氨酯等）和聚合物水泥涂布地层等。
涂布楼地面一般采用涂刮方式施工，主要包括：首先清除基层上的浮砂、浮灰及油污，进行封闭处理，并将基层孔洞及凹凸不平的地方填嵌平整；然后在基层满刮腻子若干遍，干后用砂纸打磨平整，清扫干净；最后面层根据涂饰材料及使用要求，涂刷若干遍面漆。
4
　　块料楼地层是指利用各种预制块材和天然石材镶铺在砼垫层上的地面，其主要特点有：花色品种多样，可按设计要求拼做成各种图案；耐磨、耐水、易于清洁；施工速度快，湿作业量少；对板材的尺寸与色泽要求高；弹性、热工性、消声性都较差；造价偏高。
　　块料楼地层主要包括陶瓷锦砖楼地层、陶瓷板块楼地层和石板楼地层。
　1．陶瓷锦砖楼地层（马赛克）
　　按照其材质、工艺的不同，马赛克可分为陶瓷马赛克、玻璃马赛克、石材马赛克和金属马赛克等。
　　马赛克一般由数十个小块砖组成一块大砖，耐酸碱、不渗水、不易破碎，具有较强的组合性，在装饰工程中广泛应用，如图6-20所示。
6.3 楼地层构造
6.3.2 块料楼地层
（a）马赛克实物图
（b）马赛克构造示意图
图6-20 马赛克
5
　　2．陶瓷板块楼地层
　　陶瓷板块楼地层的厚度约3～10 mm，这种地面耐磨、防滑、耐水、耐酸碱，自重比石料板地面小，广泛用于室内外地面。陶瓷板可烧制成各种色彩、质感和花纹，还可根据需要设计成方、长方、六角等形状，组合拼花，其品种包括缸砖、釉面砖、无釉防滑地砖、抛光同质地砖等，如图6-21所示。
6.3 楼地层构造
6.3.2 块料楼地层
（a）陶瓷板块楼地层实物图
（b）陶瓷板块楼地层构造示意图
图6-21 陶瓷板块楼地层
6
　　 3．石板楼地层
　　石板楼地层可分为天然石板楼地层和人造石板楼地层。
　　天然石板楼地层：如花岗石、大理石等。天然石材纹理清晰、自然朴实，但有色差，是常用的楼地面铺装材料之一。
　　人造石板楼地层：如人造大理石、预制水磨天然石材等。人造石材强度高、耐磨、色彩艳丽，为高档装饰材料，如图6-22所示。
6.3 楼地层构造
6.3.2 块料楼地层
图6-22 人造花岗石
7
　　石板楼地层的构造做法如图6-23所示。
6.3 楼地层构造
6.3.2 块料楼地层
图6-23 石板楼地层的构造示意图
8
　　人造软质楼地层主要包括地毯、橡胶地板和塑料地板等。
　　1．地毯
　　地毯是一种纺织物，也是一种高级装饰品，它既具隔热、防潮、舒适等功能，也有高贵、美观、悦目的效果，其类型、品种较多，常见的分类如图6-24所示。
　　地毯的基本构造及收口如图6-25所示。
6.3.3 人造软质楼地层
6.3 楼地层构造
图6-24 地毯的分类
图6-25 地毯的构造
9
　　2．橡胶地板和塑料地板
　　橡胶地板是天然橡胶、合成橡胶和其他成分的高分子材料所制成的地板，其色泽亮丽、质地柔软、施工方便，是一种理想的楼地面铺装材料，如图6-26所示
6.3 楼地层构造
6.3.3 人造软质楼地层
图6-26 橡胶地板
10
　　塑料地板是以PVC，UP等树脂为主，加入其他辅助材料加工而成的预制或现场铺设的地面材料。塑料地板有块材和卷材两种，如图6-27和图6-28所示。
6.3 楼地层构造
6.3.3 人造软质楼地层
图6-27 块材塑料地板
图6-28 卷材塑料地板
11
　　橡胶地板和塑料地板的构造如图6-29所示。
6.3 楼地层构造
6.3.3 人造软质楼地层
图6-29 橡胶地板和塑料地板构造
12
6.3 楼地层构造
6.3.4 木地板楼地层
　　木地板楼地层具有天然花纹，其弹性较好，吸声、保温、足感良好。木地板主要包括实木地板、实木复合地板和强化木地板等，如图6-30所示。
　　　（a）实木地板 　　　　　（b）实木复合地板 　　　　 （c）强化木地板
图6-30 木地板
13
　　按铺装方法不同，木地板楼地层可分为实铺式和架空式两类。
　　实铺式木地板基层采用木搁栅（俗称木楞），木搁栅的间距一般为400 mm，中间可填一些轻质材料，以减低人行走时的空鼓声、并改善保温隔热效果。为增强整体性，木搁栅之上铺钉毛地板，最后在毛地板之上安装木地板。在木地板与墙的交接处，要用踢脚板压盖。为散发潮气，可在踢脚板上开孔通风。
　　架空式木地板是在地面先砌地垄墙，然后安装木搁栅、毛地板、面层地板。因住宅居室高度较低，这种架空式木地板的构造方法已较少使用。
6.3 楼地层构造
6.3.4 木地板楼地层
1
　　1．楼地层排水
　　楼地层排水的通常做法是将面层按需要设置1%～1.5%的坡度，并配置地漏。为防止用水房间积水外溢，用水房间地面应比相邻房间或走道等地面低20～30 mm，也可用门槛挡水，如图6-31所示。
6.4 楼地层细部构造
6.4.1 楼地层排水与防水
（a）
　　　　（b） 　　　　 （c）
图6-31 楼地层排水
2
　　 2．楼地层防水
　　当房间有较高的防水要求时，还需在楼板层上设置一道防水层，再做地面面层。为防止积水沿房间四周侵入墙身，应将防水层沿墙角向上翻起成泛水，高度一般高出楼地面150～200 mm。楼地层防水构造如图6-32所示。
6.4 楼地层细部构造
6.4.1 楼地层排水与防水
图6-32 楼地层防水
3
　　管道穿过楼板的防水构造如下：
　　常温普通管道：将管道穿过的楼板孔洞用C20干硬性细石混凝土捣实，再用二布二油橡胶酸性沥青防水涂料做密封，也可在管道上焊接钢板止水片，如图6-33所示。
　　热力管道：当热力管道穿过楼板时，需增设防止温度变化引起混凝土开裂的热力套管，保证热力管自由伸缩，套管应高出楼地面面层30 mm，如图6-34所示。
6.4 楼地层细部构造
6.4.1 楼地层排水与防水
图6-33 常温普通管道穿楼板构造示意图
图6-34 热力管道穿楼板示意图
4
　　楼层隔声的重点是隔绝固体传声，减弱固体的撞击能量，主要有三种方法：采用弹性楼层、弹性垫层或吊顶。三种方法中，以楼层表面铺设地毯等弹性材料对降低高频撞击声的效果最佳。如图6-35所示为一楼层隔声构造示意图。
6.4 楼地层细部构造
6.4.2 楼层隔声
图6-35 楼层隔声构造示意图
5
　　踢脚是地面与内墙面交接处的构造处理，主要作用是遮盖墙面与地面的接缝，以保护墙面。常用的踢脚材料有水泥砂浆、水磨石、石材、釉面砖、木板等，踢脚材料应尽量与墙面材料一致。踢脚厚度一般大于墙面厚，且应凸出墙面20 mm以内；高度一般为100～150 mm。
　　墙裙是指在墙体的内墙面所做的保护处理。常用的墙裙材料有木胶合板、石材、釉面砖、水泥砂浆等。墙裙高度一般为900～2 000 mm。
　　踢脚和墙裙的构造示意如图6-36所示。
6.4 楼地层细部构造
6.4.3 踢脚和墙裙
图6-36 踢脚与墙裙构造
6
　　楼地面变形缝装置应与钢筋混凝土主体结构采用膨胀螺栓固定，且尽量与内墙面的变形缝装置为同一型号产品，以保证连接可靠和整齐美观。楼地面变形缝装置主要解决变形缝的盖缝处理，盖缝材料以成品金属盖板和弹性橡胶条为主。如图6-37所示为铝合金盖缝板构造示意图。顶棚的下表面也需采用盖缝处理，处理办法应与地面、内墙面的盖缝一致，如图6-38所示。
6.4.4 楼地面变形缝
6.4 楼地层细部构造
图6-37 铝合金盖缝板构造示意图
图6-38 天棚变形缝
7
　　楼地面变形缝盖缝还有双列嵌平、加设抗震弹簧的构造装置，这种装置具有更佳的抗震性能，如图6-39所示。
6.4 楼地层细部构造
6.4.4 楼地面变形缝
图6-39 双列嵌平抗震型楼地面变形缝装置
1
　　顶棚是指室内空间上部的结构层或装修层，又称天花或天棚。
　　顶棚是建筑装饰工程的重要组成部分，其构造设计与选择应从建筑功能、建筑声学、建筑照明、建筑热工、设备安装、管线敷设、维护检修、防火安全以及美观要求等多方面综合考虑。
　　按其构造不同，顶棚可分为直接式顶棚和吊挂式顶棚。
6.5.1 直接式顶棚
　　直接式顶棚是在楼板下直接喷刷涂料、抹灰，或粘贴饰面材料的构造做法，其构造如图6-40所示。
图6-40 直接式顶棚构造
6.5 顶棚
2
　　吊挂式顶棚简称吊顶。根据构造形式不同，吊顶可分为整体式吊顶、活动式装配吊顶、隐蔽式装配吊顶和开敞式吊顶等。根据材料不同，吊顶可分为板材吊顶、轻钢龙骨吊顶和金属吊顶等。
　　1．吊顶的组成
　　吊顶主要由龙骨和面层组成，如图6-41所示。
6.5.2 吊挂式顶棚
6.5 顶棚
图6-40 直接式顶棚构造
图6-41 吊顶的组成
3
　　 1）吊顶龙骨
　　吊顶龙骨分为主龙骨与次龙骨，主龙骨为吊顶的承重结构，次龙骨则是吊顶的基层。吊顶龙骨按材料分为木龙骨和金属龙骨。
　　悬吊主龙骨的吊筋为Φ8～Φ10 mm钢筋或成品吊索。它与钢筋混凝土楼板的固定方法有预埋件、预埋筋、膨胀螺栓锚固等。
　　2）吊顶面层
　　吊顶面层以板材类为主，如纸面石膏板、矿棉板、铝合金板等。
6.5 顶棚
6.5.2 吊挂式顶棚
4
　　2．吊顶的构造
　　1）木龙骨吊顶
　　木龙骨吊顶易造型，握钉力强，易于安装，特别适合与其他木制品的连接；但不防潮，不防火，容易变形，可能生虫发霉等。
　　吊顶龙骨以木材制作时，分格大小应与板材规格相协调。为了防止板材因吸湿而产生变形，面板宜锯成小块板铺钉在次龙骨上，板块接头必须留3～6 mm的间隙，以预防板面翘曲。木龙骨吊顶构造如图6-42所示。
6.5 顶棚
6.5.2 吊挂式顶棚
图6-42 木龙骨吊顶构造示意图
5
　　 2）轻钢龙骨吊顶
　　轻钢龙骨的布置方式有两种：龙骨外露的布置方式和不露龙骨的布置方式，如图6-43所示。
6.5 顶棚
6.5.2 吊挂式顶棚
　　　（a）露明骨架 　　　　 （b）不露明骨架
图6-43 轻钢龙骨吊顶
6
　　轻钢龙骨吊顶施工实景如图6-44所示。
　　3．金属板材吊顶构造
　　金属板材吊顶最常用的是以铝合金条板作面层，龙骨采用轻钢型材，如图6-45所示。
6.5 顶棚
6.5.2 吊挂式顶棚
图6-44 轻钢龙骨吊顶施工
图6-45 金属板材 吊顶
1
　　阳台是户外与户内的过渡性空间，可供人们休息、观景、活动等。阳台的挑出长度应满足结构抗倾覆的要求，以保证结构安全；阳台栏杆（板）构造应坚固、耐久、适用和美观。
　　1．阳台的组成
　　阳台主要由其承重结构的挑梁、阳台板、封口梁（边梁）、围护部分的栏杆或栏板、扶手等组成，如图6-46所示。
6.6 阳台和雨棚
6.6.1 阳台
图6-46 阳台的组成
2
　　 2．阳台的类型
　　按其与墙面的关系不同，阳台可以分为凸阳台、凹阳台和半凸凹阳台，如图6-47所示。
6.6 阳台和雨棚
6.6.1 阳台
　　　　（a）凸阳台 　　　　　　（b）凹阳台 　　　　　　（c）半凸凹阳台
图6-47 阳台的１类型
3
　　 3．阳台的结构布置方式
　　阳台的结构布置方式有搁板式、挑板式和挑梁式，如图6-48所示。
6.6 阳台和雨棚
6.6.1 阳台
　（a）搁板式 　　（b）挑板式 　　　（c）挑梁式
图6-48 阳台的结构布置方式
4
　　搁板式阳台：也称为墙承式阳台，其阳台板直接支承在两侧的横墙上，多用于凹阳台。搁板式阳台板现浇，与楼板的施工方法一致。　
　　挑板式阳台：阳台板与房间内的现浇板整浇到一起，楼板重量构成阳台板的抗倾覆力矩。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　挑梁式阳台：在阳台两端设挑梁，挑梁上搁板。这种方式构造简单，施工方便，阳台板与楼板规格一致，是较常采用的一种方式。
6.6 阳台和雨棚
6.6.1 阳台
5
　　 4．阳台栏杆（栏板）构造
　　欣赏阳台设计
　　栏杆和栏板是阳台外围设置的竖向围护构件。其作用是承受人们倚扶时的侧向推力，同时对整个房屋有一定的装饰作用。栏杆和栏板的高度应大于人体重心高度，一般不小于1.05 m，高层建筑的栏杆和栏板应加高，但不宜超过1.2 m。栏杆的垂直立杆的间距应小于110 mm。 栏杆主要为金属栏杆，如铸铁栏杆、不锈钢栏杆、铝合金栏杆、铁花栏杆等，如图6-49所示。
　　栏杆主要为金属栏杆，如铸铁栏杆、不锈钢栏杆、铝合金栏杆、铁花栏杆等，如图6-49所示。栏板有砌体栏板、钢筋混凝土栏板和玻璃栏板等，如图6-50所示。　　　　　　　　　　　　
6.6 阳台和雨棚
6.6.1 阳台
图6-49 阳台栏杆
图6-50 阳台栏板
6
　　阳台栏杆和栏板构造如图6-51和图6-52所示。
6.6 阳台和雨棚
6.6.1 阳台
图6-51 栏杆构造
图6-52 钢筋混凝土、砖、玻璃栏板构造
7
　　 5．阳台排水
　　为避免雨水流入室内，阳台地面应低于室内地面30 mm以上，并采取一定的排水措施。排水方式可以是外排水（参见图6-53），也可以是内排水（参见图6-54）。高层建筑宜用排水管内排水且不得渗漏。
6.6 阳台和雨棚
6.6.1 阳台
图6-53 阳台外排水
图6-54 阳台内排水
8
　　雨篷是在建筑物入口大门处和顶层阳台上部延伸出来用来遮挡雨雪、保护外门免受雨淋、防高空落物砸伤的一种建筑构件。
　　按其材料和结构不同，雨篷可分为钢筋混凝土雨篷、钢结构悬挑雨篷、玻璃采光雨篷、软面折叠多用雨篷等，如图6-55所示。
　　1．钢筋混凝土雨篷
　　钢筋混凝土雨篷，当挑出长度较大时，由梁、板、柱组成，其构造与楼板相同；当挑出长度较小时，与凸阳台一样做成悬臂构件，一般由雨篷梁和雨篷板组成，其构造如图6-56所示。
6.6.2 雨篷
6.6 阳台和雨棚
图6-55 雨篷的形式
图6-56 钢筋混凝土雨篷构造
9
　　 2．钢结构悬挑雨篷
　　钢结构悬挑雨篷由支撑系统、骨架系统和板面系统三部分组成，其构造如图6-57所示。
6.6 阳台和雨棚
6.6.2 雨篷
图6-57 钢结构悬挑雨篷
10
　　 3．玻璃采光雨篷
　　玻璃采光雨篷是用阳光板、钢化玻璃做雨篷面板的新型透光雨篷，如图6-58所示。
6.6 阳台和雨棚
6.6.2 雨篷
图6-58 玻璃采光雨篷
11
　　4．悬挂的玻璃雨篷
　　悬挂的玻璃雨篷主要由悬挂臂、受力拉索、不锈钢玻璃爪件和安全玻璃组成，如图6-59所示。
6.6 阳台和雨棚
6.6.2 雨篷
图6-59 悬挂的玻璃雨篷
12
　　1．名词解释：
　　（1）单向板
　　（2）双向板
　　（3）梁板式楼板
　　（4）无梁楼板
　　（5）井字楼板
　　（6）块料楼地层
　　（7）阳台
　　2．简答题：
　　（1）楼地层的设计要求有哪些？
　　（2）楼地层由哪些部分组成？各起什么作用？
　　（3）现浇钢筋混凝土楼板有哪些分类？各有何特点？
　　（4）楼地层构造有哪些分类？
　　（5）阳台的设计要求有哪些？
思考练习题
