第五章
墙 体
过渡页
TRANSITION PAGE
学习目标
　　掌握墙体设计原理
　　掌握墙体保温隔热构造原理和措施
　　掌握墙体墙身各节点构造措施
　　掌握墙体装修做法，了解相关标准图集的使用
过渡页
TRANSITION PAGE
5.1 墙体的类型和设计要求
5.2 墙体构造
5.3 墙体节能
5.4　隔墙和隔断
5.5 墙面装饰
1
5.1.1 墙体的类型
5.1 墙体的类型和设计要求

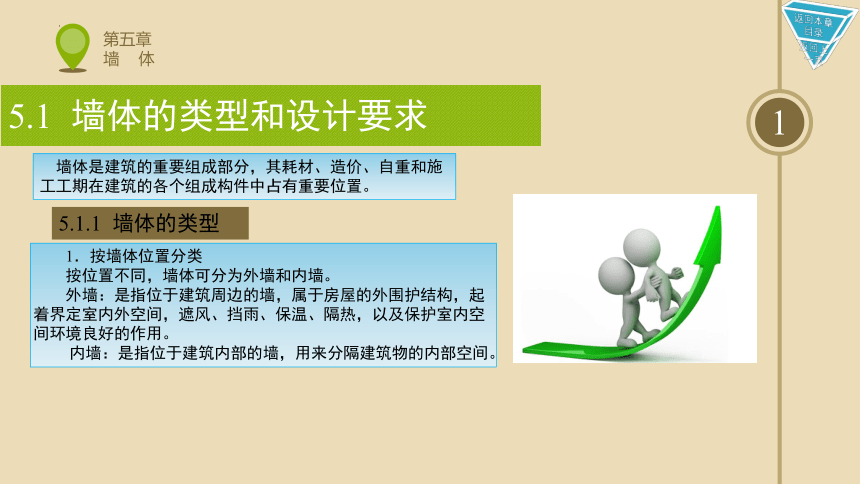

　墙体是建筑的重要组成部分，其耗材、造价、自重和施工工期在建筑的各个组成构件中占有重要位置。
　　1．按墙体位置分类
　　按位置不同，墙体可分为外墙和内墙。
　　外墙：是指位于建筑周边的墙，属于房屋的外围护结构，起着界定室内外空间，遮风、挡雨、保温、隔热，以及保护室内空间环境良好的作用。
　　内墙：是指位于建筑内部的墙，用来分隔建筑物的内部空间。
2
5.1.1 墙体的类型
　　2．按墙体方向分类
　　按方向不同，墙体可分为横墙和纵墙。
　　横墙：是指沿建筑物短轴方向布置的墙体，包括外横墙（又称为山墙）和内横墙。
　　纵墙：是指沿建筑物长轴方向布置的墙体，包括外纵墙（又称为檐墙）和内纵墙。
　　对于一片墙来说，窗与窗之间、窗与门之间的墙称为窗间墙；窗台下部的墙称为窗下墙，屋顶上部的墙称为女儿墙，如图5-1所示。
5.1 墙体的类型和设计要求
图5-1 建筑物中的墙体
3

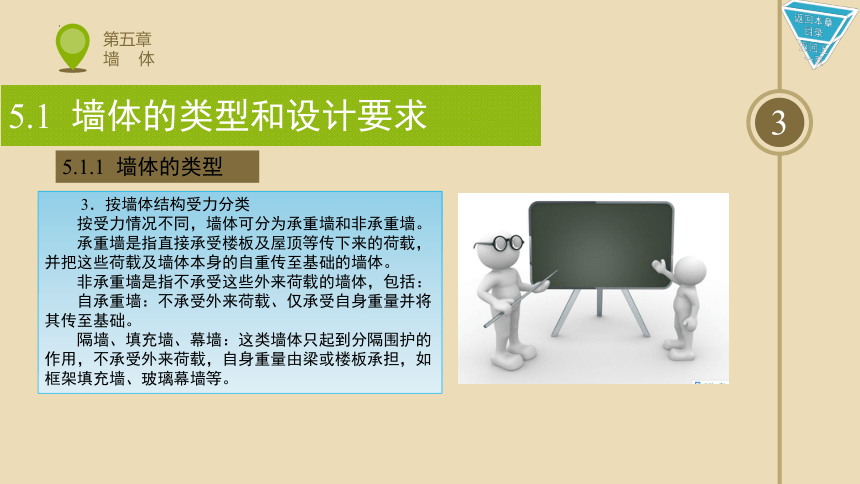

　　 3．按墙体结构受力分类
　　按受力情况不同，墙体可分为承重墙和非承重墙。
　　承重墙是指直接承受楼板及屋顶等传下来的荷载，并把这些荷载及墙体本身的自重传至基础的墙体。
　　非承重墙是指不承受这些外来荷载的墙体，包括：
　　自承重墙：不承受外来荷载、仅承受自身重量并将其传至基础。
　　隔墙、填充墙、幕墙：这类墙体只起到分隔围护的作用，不承受外来荷载，自身重量由梁或楼板承担，如框架填充墙、玻璃幕墙等。
5.1 墙体的类型和设计要求
5.1.1 墙体的类型
4

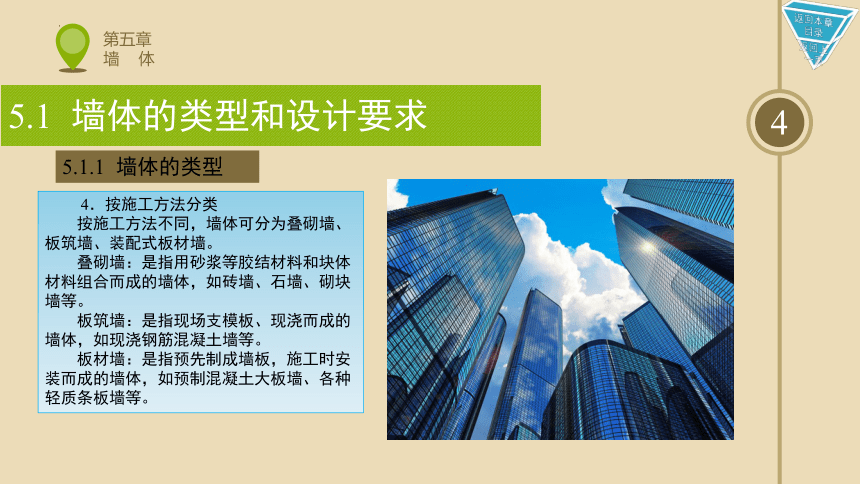

　　 4．按施工方法分类
　　按施工方法不同，墙体可分为叠砌墙、板筑墙、装配式板材墙。
　　叠砌墙：是指用砂浆等胶结材料和块体材料组合而成的墙体，如砖墙、石墙、砌块墙等。
　　板筑墙：是指现场支模板、现浇而成的墙体，如现浇钢筋混凝土墙等。
　　板材墙：是指预先制成墙板，施工时安装而成的墙体，如预制混凝土大板墙、各种轻质条板墙等。
5.1 墙体的类型和设计要求
5.1.1 墙体的类型
5

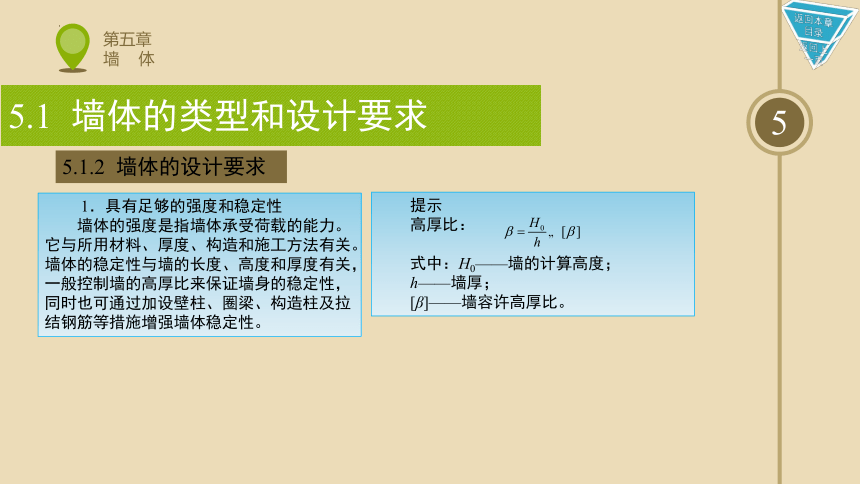

　　 1．具有足够的强度和稳定性
　　墙体的强度是指墙体承受荷载的能力。它与所用材料、厚度、构造和施工方法有关。墙体的稳定性与墙的长度、高度和厚度有关，一般控制墙的高厚比来保证墙身的稳定性，同时也可通过加设壁柱、圈梁、构造柱及拉结钢筋等措施增强墙体稳定性。
5.1 墙体的类型和设计要求
5.1.2 墙体的设计要求
　　提示
　　高厚比：
　　式中：H0——墙的计算高度；
　　h——墙厚；
　　[β]——墙容许高厚比。
6

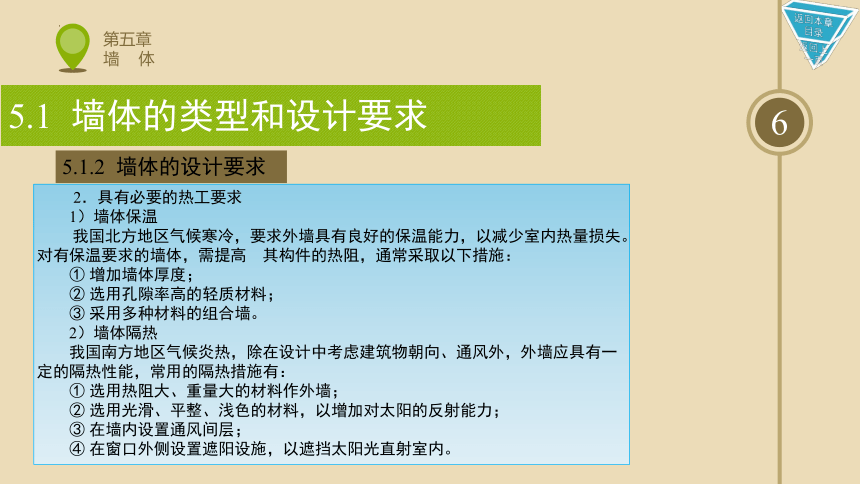

　　 2．具有必要的热工要求
　　1）墙体保温
　　我国北方地区气候寒冷，要求外墙具有良好的保温能力，以减少室内热量损失。对有保温要求的墙体，需提高　其构件的热阻，通常采取以下措施：
　　① 增加墙体厚度；
　　② 选用孔隙率高的轻质材料；
　　③ 采用多种材料的组合墙。
　　2）墙体隔热
　　我国南方地区气候炎热，除在设计中考虑建筑物朝向、通风外，外墙应具有一定的隔热性能，常用的隔热措施有：
　　① 选用热阻大、重量大的材料作外墙；
　　② 选用光滑、平整、浅色的材料，以增加对太阳的反射能力；
　　③ 在墙内设置通风间层；
　　④ 在窗口外侧设置遮阳设施，以遮挡太阳光直射室内。
5.1 墙体的类型和设计要求
5.1.2 墙体的设计要求
7

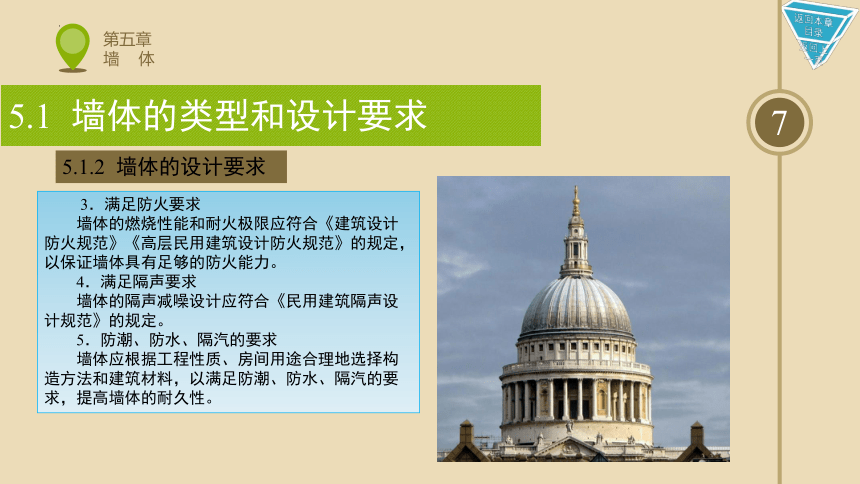

　　 3．满足防火要求
　　墙体的燃烧性能和耐火极限应符合《建筑设计防火规范》《高层民用建筑设计防火规范》的规定，以保证墙体具有足够的防火能力。
　　4．满足隔声要求
　　墙体的隔声减噪设计应符合《民用建筑隔声设计规范》的规定。
　　5．防潮、防水、隔汽的要求
　　墙体应根据工程性质、房间用途合理地选择构造方法和建筑材料，以满足防潮、防水、隔汽的要求，提高墙体的耐久性。
5.1 墙体的类型和设计要求
5.1.2 墙体的设计要求
1
5.2.1 墙体砌筑材料
5.2 墙体构造

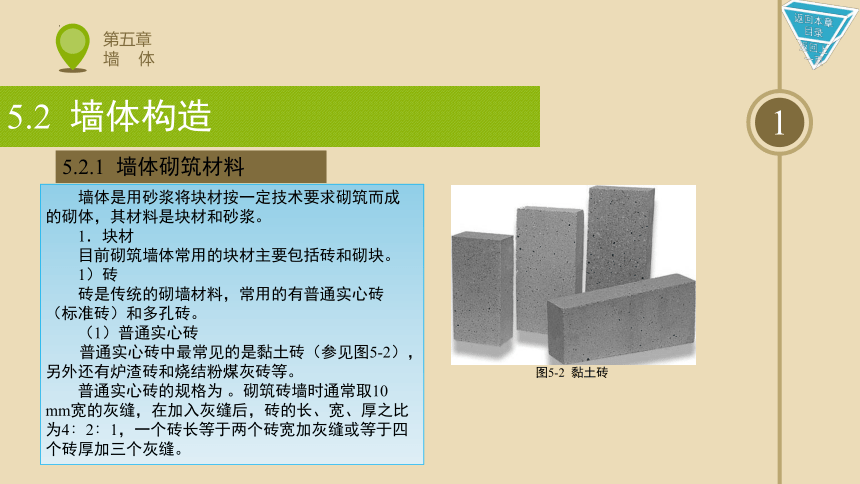

　　墙体是用砂浆将块材按一定技术要求砌筑而成的砌体，其材料是块材和砂浆。
　　1．块材
　　目前砌筑墙体常用的块材主要包括砖和砌块。
　　1）砖
　　砖是传统的砌墙材料，常用的有普通实心砖（标准砖）和多孔砖。
　　（1）普通实心砖
　　普通实心砖中最常见的是黏土砖（参见图5-2），另外还有炉渣砖和烧结粉煤灰砖等。
　　普通实心砖的规格为 。砌筑砖墙时通常取10 mm宽的灰缝，在加入灰缝后，砖的长、宽、厚之比为4∶2∶1，一个砖长等于两个砖宽加灰缝或等于四个砖厚加三个灰缝。
图5-2 黏土砖
2

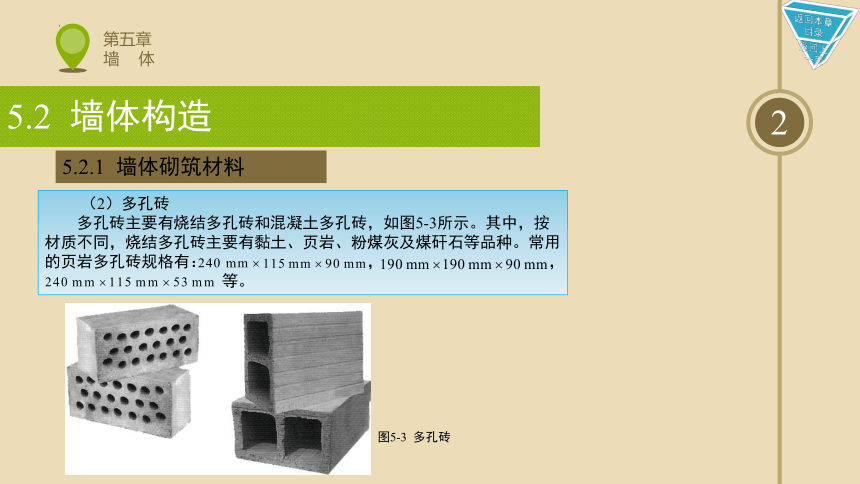

　　（2）多孔砖
　　多孔砖主要有烧结多孔砖和混凝土多孔砖，如图5-3所示。其中，按材质不同，烧结多孔砖主要有黏土、页岩、粉煤灰及煤矸石等品种。常用的页岩多孔砖规格有：　　　　　 　　 　　 ，　　　　　　　　　 　，
　　　　　　　　　　　等。
5.2 墙体构造
5.2.1 墙体砌筑材料
图5-3 多孔砖

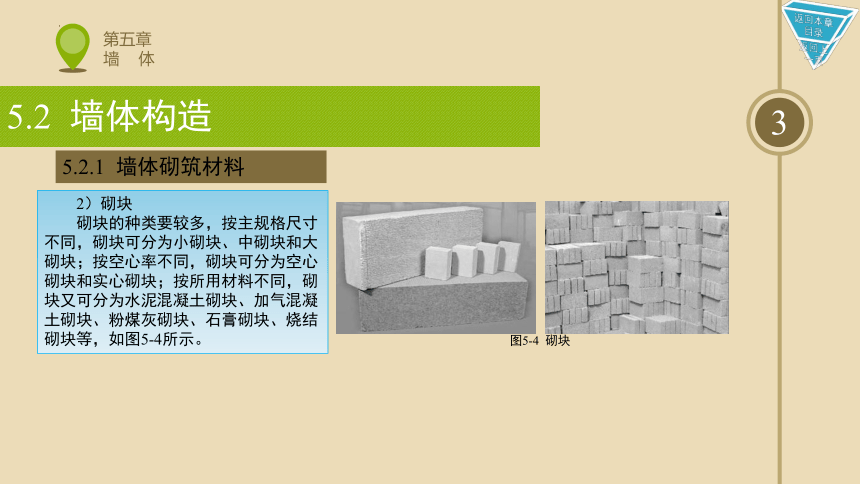

　　2）砌块
　　砌块的种类要较多，按主规格尺寸不同，砌块可分为小砌块、中砌块和大砌块；按空心率不同，砌块可分为空心砌块和实心砌块；按所用材料不同，砌块又可分为水泥混凝土砌块、加气混凝土砌块、粉煤灰砌块、石膏砌块、烧结砌块等，如图5-4所示。
3
5.2 墙体构造
5.2.1 墙体砌筑材料
图5-4 砌块
4
　　砌块的保温性能、隔音性能、抗渗性能、耐火性能均较黏土砖大为提高，其常用的规格尺寸如表5-1所示。
5.2 墙体构造
5.2.1 墙体砌筑材料
项目 a系列 b系列
长度 600 600
高度 200，250，300 200，250，300
宽度 100，125，150，200，250，300 120，180，240
　　　表5-1 砌块常用的规格尺寸 　　 单位：mm
5
　　 2．砂浆
　　砂浆将块材黏结成整体并使砌体受力均匀，同时因砂浆填满块材间的缝隙，还能减少砌体的透气性，提高其保温性和抗冻性。
　　常用的砌筑砂浆有水泥砂浆、混合砂浆和石灰砂浆。
　　水泥砂浆：由水泥、砂加水拌合而成，属水硬性材料，其强度高，但可塑性和保水性较差，适应砌筑湿环境下的砌体，如地下室、砖基础等。
　　石灰砂浆：由石灰膏、砂加水拌合而成。由于石灰膏为塑性掺合料，所以石灰砂浆的可塑性很好，但它的强度较低，且属于气硬性材料，遇水强度即降低，因此适宜砌筑强度要求较低的墙体。
　　混合砂浆：由水泥、石灰膏、砂加水拌合而成，它既有较高的强度，也有良好的可塑性和保水性，故在民用建筑地上砌体中被广泛采用。
5.2 墙体构造
5.2.1 墙体砌筑材料
6
　　 3．墙体材料的强度等级
　　块材和砂浆的强度等级，依据其抗压强度来划分，如表5-2所示。它是确定砌体在各种受力情况下强度的基本数据。砌体受压时，单块块材处于复杂应力状态下工作，不仅受压，并且还受弯、受剪和受拉，从而使块材的抗压强度不能充分发挥，因此，砌体的抗压强度低于所用块材的抗压强度。
5.2 墙体构造
5.2.1 墙体砌筑材料
材料名称 强度等级划分
烧结普通砖 烧结多孔砖 — — — — — MU30 MU25 MU20 MU15 MU10 — — —
蒸压灰砂砖 蒸压粉煤灰砖 — — — — — — MU25 MU20 MU15 MU10 — — —
砌块 — — — — — — — MU20 MU15 MU10 MU7.5 MU5
石材 MU100 MU80 MU60 MU50 MU40 MU30 — MU20 — — — — —
砂浆 — — — — — — — — M15 M10 M7.5 M5 M2.5
Mb15 Mb10 Mb7.5 Mb5 —
表5-2 墙体材料的强度等级
7
　　为了保证砖墙的耐久性及墙体与其他构件的连接，应在相应位置进行细部构造处理。砖墙的细部构造主要包括墙身防潮、勒脚、散水、排水沟、窗台、过梁、圈梁、构造柱、墙身变形缝等。
　　1．防潮层
　　为了防止地下潮气沿墙体上升和地表水对墙面的侵蚀，通常采用防水材料将下部墙体与上部墙体隔开，这个隔断层称为防潮层。墙身防潮的目的在于隔绝室外雨水及地下潮气等对墙体的影响。
　　按构造形式不同，墙身防潮层可分为水平防潮层和垂直防潮层两种。
5.2 墙体构造
5.2.2 墙体的细部构造
8
　　 1）防潮层的位置
　　防潮层的具体位置如图5-5所示。
5.2 墙体构造
5.2.2 墙体的细部构造
　（a）地面垫层为密实材料 （b）地面垫层为透水材料 　（c）室内地面有高差
图5-5 墙身防潮层的位置
9
　　 ① 当室内地面垫层为混凝土等密实材料时，水平防潮层的位置应设置在垫层范围内，一般设置在低于室内地坪标高60 mm处，同时还应至少高于室外地坪标高150 mm，以防止雨水溅湿墙面。
　　② 当室内地面垫层为透水材料时（如炉渣、碎石等），水平防潮层的位置应平齐或高于室内地坪标高60 mm。
　　③ 当室内墙两侧地面出现高差时，应在墙身内设高低两道水平防潮层，并在靠土壤一侧设垂直防潮层。
5.2 墙体构造
5.2.2 墙体的细部构造
10
　　2）防潮层做法
　　防潮层的做法主要有细石混凝土防潮和防水砂浆防潮。
　　细石混凝土防潮：是在防潮层部位铺设60 mm厚C15或C20细石混凝土，内配3A6或3A8钢筋以防开裂。
　　防水砂浆防潮：是在防潮层部位抹一层20～30 mm厚的1∶2水泥砂浆，内掺3%～5%的防水剂；也可以用防水砂浆砌筑3～6皮砖。
　　此外，还可用地圈梁代替防潮层。当墙基为钢筋混凝土、混凝土、石砌体时，可以不设防潮层。
5.2 墙体构造
5.2.2 墙体的细部构造
11
　　2．勒脚
　　勒脚是指外墙墙身接近室外地面的表面保护和饰面部分。它主要用于防止雨水上溅侵蚀墙身和外界机械力碰撞破坏墙身。勒脚高一般不低于500 mm，常用600～900 mm，也可以根据建筑物立面效果设计高度。
　　勒脚应伸入散水中，接缝处以弹性防水材料嵌缝，如图5-6所示。
5.2 墙体构造
5.2.2 墙体的细部构造
图5-6 勒脚防水构造
12
　　抹灰类：多用于一般建筑，可采用20 mm厚1∶3水泥砂浆抹面或1∶2水泥白石子浆水刷石或斩假石抹面。
　　贴面类：可采用天然石材或人工石材（如花岗石、文化石等）贴面，其耐久性、装饰效果好，用于高标准建筑。如图5-7所示为文化石勒脚。
5.2 墙体构造
5.2.2 墙体的细部构造
图5-7 文化石勒脚
13
　　 3．散水、排水沟
　　1）散水
　　散水是靠近勒脚下部的水平排水坡，如图5-8所示。散水宽度一般为600～1 000 mm，并比屋檐挑出宽度大150～200 mm，坡度为3%～5%。
　　散水做法通常是在基层土壤上现浇混凝土或用砖、石铺砌，水泥砂浆抹面。
　　散水与外墙交接处应设分格缝，分格缝用弹性材料嵌缝，防止外墙下沉时将散水拉裂，如图5-9所示。散水整体面层在转角处以及纵向距离每隔6～12 m做一道分格缝。
5.2 墙体构造
5.2.2 墙体的细部构造
图5-8 散水
图5-9 散水构造示例
14
　　散水还可做成下沉式，这样可以取得更大的绿化面积，美化环境。此构造做法称为下沉式散水或暗埋式散水，如图5-10所示。由于地下温差变化小，下沉式散水的分格缝或可取消或减少。下沉式散水除增加其至建筑外墙勒脚部位的垂直防水外，其余与普通散水构造方法一致。
5.2 墙体构造
5.2.2 墙体的细部构造
图5-10 下沉式散水
15
　　 2）排水沟
　　排水沟是在外墙四周散水外缘设置的排水设施，有明沟和暗沟之分。
　　排水沟通常采用素混凝土、砖砌筑；沟宽一般不少于180 mm，深不少于150 mm；沟底应做纵坡，坡度为0.5%。如图5-11所示为砖砌排水暗沟构造实例。
5.2 墙体构造
5.2.2 墙体的细部构造
图5-11 砖砌排水沟
16
　　 4．窗台
　　窗台是窗洞口下部的防水和排水构造，同时也是建筑立面重点处理的部位。窗台高度一般为900～1 000 mm。窗台有内窗台和外窗台之分。
　　内窗台的窗台板一般采用预制水磨石板或预制混凝土板制作。
　　外窗台的作用主要是排水，应向外形成一定坡度，并用不透水材料做面层。外窗台有悬挑窗台和不悬挑窗台两种。其中，悬挑窗台外缘下表面应设置“滴水槽”或“滴水线”，如图5-12所示，悬挑长度一般为60 mm，厚度为60～120 mm。
5.2 墙体构造
5.2.2 墙体的细部构造
图5-12 悬挑窗台构造
17
　　 5．过梁
　　过梁（GL）是为支承门窗洞口上部墙体荷载，并将其传给洞口两侧的墙体所设置的横梁。
　　鉴于我国抗震设防标准的提高，以前常常采用的砖拱过梁、钢筋砖过梁已逐步限制并淘汰。目前采用的钢筋混凝土过梁可采用预制或现浇，如图5-13所示。梁宽一般同墙厚，高度常为120 mm，180 mm，240 mm，两端在墙上的支承长度不得小于240 mm。
5.2 墙体构造
5.2.2 墙体的细部构造
　　（a）预制过梁 　　　 （b）现浇过梁
图5-13 钢筋混凝土过梁
18
　　钢筋混凝土过梁的断面形式有矩形和L形两种，如图5-14所示。矩形多用于内墙和混水墙；L形过梁多用于外墙，可以防止热桥及梁内侧形成冷凝水。
　　工程设计中，可将过梁与圈梁、悬挑雨篷、窗楣板或遮阳板等结合起来设计。
5.2 墙体构造
5.2.2 墙体的细部构造
　　　（a）矩形 　　　　　　　　　　（b）L形
图5-14 钢筋混凝土过梁的断面形式
　　提示
　　热桥：处在外墙和屋面等围护结构中的钢筋混凝土或金属梁、柱、肋等部位，因这些部位传热能力强，热流较密集，内表面温度较低，故称为热桥。
19
　　 6．圈梁
　　圈梁（QL）是在多层砌体房屋中沿全部外墙、内纵墙和主要内横墙设置的连续闭合的钢筋混凝土梁，如图5-15所示。圈梁可以增强房屋的整体刚度，防止由于地基的不均匀沉降或较大振动等对房屋引起不利影响，是混合结构建筑墙体的主要抗震措施。
　　《建筑抗震设计规范》（GB 50011—2010）规定：除现浇钢筋混凝土楼、屋盖外，其他如装配式钢筋混凝土楼、屋盖处均应设置圈梁，同时对内横墙的圈梁间距做了相关规定。
　　圈梁应连续地设在同一水平面上，并形成封闭状；当圈梁被门窗洞口截断时，应在洞口上部增设相同截面的附加圈梁搭接补强，如图5-16所示。
5.2 墙体构造
5.2.2 墙体的细部构造
图5-15 圈梁
图5-16 附加圈梁
20
　　纵横墙交接处的圈梁应有可靠的连接。圈梁宜与预制板设在同一标高处或紧靠板底。钢筋混凝土圈梁的宽度应与墙厚相同，当墙厚 时，圈梁宽度不宜小于2h/3；圈梁高度不应小于120 mm。钢筋混凝土圈梁配筋要求如表5-3所示。
　　圈梁兼作过梁时，过梁部分的钢筋应按计算用量另行增配。
5.2 墙体构造
5.2.2 墙体的细部构造
配筋 抗震烈度
6，7 8 9
最小纵筋 4A10 4A12 4A14
最大箍筋间距 250 200 150
　　　　　　表5-3 钢筋混凝土圈梁配筋 　　　　 单位：mm
21
　　 7．构造柱
　　在多层砌体房屋中设置钢筋混凝土构造柱（GZ），并与圈梁连接使之共同工作，可以增强砌体的延性和变形能力，提高砌体的抗侧向能力和整体性，如图5-17所示。
　　1）构造柱的构造要求
　　① 构造柱的最小截面可采用 （墙厚190 mm时为 ），　　纵向钢筋宜采用4Φ12，箍筋间距不宜大于250 mm，且柱上下端宜适当加密；抗震烈度为6度、7度且楼层超过6层、抗震烈度为8度且楼层超过5层和抗震烈度为9度时，纵向钢筋宜采用4Φ14，箍筋间距不宜大于200 mm；房屋四角的构造柱可适当加大截面和配筋。
5.2 墙体构造
5.2.2 墙体的细部构造
图5-17 钢筋混凝土构造柱
22
　　 ② 构造柱与墙连接处应砌成马牙槎，并应沿墙高500 mm设2Φ6水平拉筋和Φ4分布短筋平面内点焊组成的拉结网片或Φ4点焊钢筋网片，每边伸入墙内不宜小于1 000 mm，如图5-18所示。
5.2 墙体构造
5.2.2 墙体的细部构造
图5-18 钢筋混凝土构造柱的构造
23
　　③ 构造柱与圈梁连接处，构造柱的纵筋应穿过圈梁，保证构造柱纵筋上下贯通；
　　④ 构造柱可不单独设基础，但应伸入室外地坪下500 mm，或与埋深小于500 mm的基础圈梁相连。
　　2）构造柱的位置与间距
　　构造柱一般应设在建筑物易于发生变形的部位，如外墙四角、错层部位横墙与外纵墙交接处、大房间内外墙交接处、较大洞口（内墙大于2.1 m）两侧等。
码上学——内墙盖板变形缝
构造柱的间距设置要求如下：
　　① 墙内构造柱的间距不宜大于层高的2倍；下部1/3楼层的构造柱间距可适当减小。
　　② 外纵墙开间大于3.9 m时，应另设加强措施；内纵墙的构造柱间距不宜大于4.2 m。
5.2 墙体构造
5.2.2 墙体的细部构造
24
　　 8．墙身变形缝
　　墙身变形缝主要采用盖缝的构造处理，所选择盖缝板的形式必须能够符合所属变形缝类别的变形需要并兼顾防水、防火、美观等要求。对于变形缝装置，由于目前尚无国家和行业标准，因此一般采用成品铝合金板或彩色钢板盖缝，以取代传统的镀锌铁皮盖缝板。
　　在变形缝内部应当用具有自防水功能的柔性材料来塞缝，如挤塑型聚苯板、沥青麻丝、橡胶条等，以防止热桥的产生。外墙、内墙变形缝构造如图5-19和图5-20所示。
5.2 墙体构造
5.2.2 墙体的细部构造
图5-19 外墙变形缝构造
图5-20 内墙变形缝构造
　　提示
导热系数与材料的容重有关。容重大的材料，导热系数也大；容重小的材料，导热系数也小。容重小，说明材料内孔隙率高，所以多孔、轻质的材料保温性能好。一般把材料的导热系数小于0.29 的材料称为保温、隔热材料。
1
　　适宜的室内温度和湿度状况是人们生活和生产的基本要求，因此合理解决外围护结构的保温和隔热问题，是建筑构造设计的重要内容之一。墙体节能的主要途径是减少建筑物外表面积和加强围护结构保温，以减少热耗热量。
　　1．墙体保温
　　外围护结构热工基本计算的主要内容包括材料层的热阻以及围护结构的传热热阻、传热系数、热惰性指标等。
　　在建筑热工中，热阻是衡量围护结构在稳定传热条件下一个重要的热工指标。热阻越大，则通过围护结构所传出的热量就越少，说明围护结构的保温性能好；反之，则说明围护结构的保温性能差。
　　1）材料层的热阻
　　① 单一材料层的热阻为
　　式中：R——材料层的热阻m2·K/W ；
　　 δ——材料层的厚度m；
　　 λ——材料的导热系数W/(m·K)。　　
5.3 墙体节能
5.3.1 墙体节能设计原理
2
　　② 复合材料层的热阻为
　　式中：　　　　　 　　——各材料层的厚度，m；
　　　　　　　　　　　　——各材料的导热系数，　　　 。
　　2）围护结构的传热热阻
　　围护结构的传热热阻 为
　　式中：
　　Ri，di——内表面换热阻（ m2·K/W ）和换热系数[W/(m2·K)]；
　　Re，de——外表面换热阻（ m2·K/W ）和换热系数[W/(m2·K)] 。
5.3 墙体节能
5.3.1 墙体节能设计原理
3
　　3）围护结构的传热系数
　　围护结构的传热系数k为
　　4）围护结构热惰性指标
　　① 单一材料层的热惰性指标D为D=RS
　　式中：R——材料层的热阻m2·K/W；
　　 S——材料的蓄热系数W/(m2·K) 。
　　② 多层围护结构的热惰性指标D为各层的热惰性指标之和。
5.3 墙体节能
5.3.1 墙体节能设计原理
　　提示
根据上述内容可知，提高围护结构热阻的措施主要有以下两点：
① 增加围护结构的厚度；
② 选择导热系数小的材料。
4
　　 2．墙体的隔热
　　以夏热冬冷地区为例，对墙体应采取如下隔热措施：
　　① 条式建筑物的体形系数不应超过0.35；点式建筑物的体形系数不应超过0.4。
　　② 外墙的传热系数应考虑结构性热桥的影响，取平均传热系数。
　　③ 外墙的传热系数k和热惰性指标D应为
　　当k≤1.5时，D≥3.0；
　　当k≤1.0时， D≥2.5。
　　④ 当k满足要求，但D不满足要求时，应按《民用建筑热工设计规范》验算隔热要求。
　　⑤ 南方太阳辐射强度较大地区的建筑，宜采用水平的遮阳板及墙面绿化等措施遮阳。
5.3 墙体节能
5.3.1 墙体节能设计原理
5
　　提示
　　本节中所用术语介绍如下。
　　导热系数：指在稳定条件下，1 m厚的材料两侧表面温差为100℃时，1 h内通过1 m2面积传递的热量。
　　蓄热系数：指当某一足够厚度单一材料层一侧受到谐波热作用时，表面温度按同一周期波动，通过表面的热流波幅与表面温度波幅的比值。其值越大，材料的热稳定性越好。
　　体形系数：指建筑物与室外大气接触的外表面积与其所包围体积的比值。体形系数越小，节能效果越好。
　　围护结构传热系数：指在稳态条件下，围护结构两侧空气温差为1℃时，单位时间内通过单位面积围护结构的传热量。
5.3 墙体节能
5.3.1 墙体节能设计原理
6
　　根据在外墙的位置不同，保温层可分为外墙外保温和外墙内保温。
　　外墙外保温是把保温层放置在主体墙材外面的保温做法，它可以减轻热桥的影响，同时能够保护主体墙材不受温度变形应力，是目前应用最广泛的保温做法，如图5-21所示。外墙外保温的体系如表5-4所示。
5.3 墙体节能
5.3.2 墙体节能构造
外墙外保温系统种类 膨胀聚苯板薄抹灰外墙外保温系统
胶粉聚苯颗粒保温浆料外墙外保温系统
外墙外保温系统种类 EPS板现浇混凝土外墙外保温系统（无网现浇系统）
EPS钢丝网架板现浇混凝土外墙外保温系统（有网现浇系统）
机械固定EPS钢丝网架板外墙外保温系统（机械固定系统）
喷涂硬泡聚氨酯外墙外保温系统
保温装饰一体化外墙外保温系统（国外称为EIFS系统）
图5-21 外墙外保温构造示意图
表5-4 外墙外保温的种类
（续表）
1
　　隔墙和隔断具有分隔室内外空间的功能。隔墙一般到顶，隔断一般不到顶。
5.4.1 隔墙
5.4 隔墙和隔断
　　隔墙要求轻质、薄壁、高强度、隔声、防火、防潮。常用的隔墙有块材隔墙、构架式隔墙和板材式隔墙三大类。
　　1．块材隔墙
　　块材隔墙是指用普通砖、空心砖及各种轻质砌块制成的隔墙（填充墙），其构造要点如下。
　　① 隔墙应沿框架柱全高每隔500 mm设2Φ6拉筋，如图5-22所示。拉筋伸入墙内的长度，抗震设防烈度为6，7度时，不应小于墙长的1/5且不小于700 mm；抗震设防烈度为8，9度时，宜沿墙全长贯通。
图5-22 隔墙与柱交接处留设拉筋
2
　　② 墙长大于5.0 m时，墙顶与梁宜有拉结；墙长超过层高2倍时，宜设钢筋混凝土构造柱；墙高超过4.0 m时，墙体半高宜设与柱连接且沿墙全长贯通的钢筋混凝土水平系梁。
　　③ 隔墙上部与楼板相接处，应采用立砖斜砌，使墙和楼板挤紧，如图5-23所示。
5.4 隔墙和隔断
5.4.1 隔墙
图5-23 立砖斜砌
3
　　2．构架式隔墙
　　构架式隔墙是指以轻钢龙骨、钢龙骨、塑钢龙骨、木龙骨等构成骨架，把纸面石膏板、水泥刨花板、木胶合板等面板固定在龙骨上制成的隔墙。轻钢龙骨构架如图5-24所示。
　　构架式隔墙墙脚一般应用混凝土、页岩砖或砌块砌筑，砌筑高度大于150 mm。
　　木龙骨构架隔墙高度不大于3.6 m，长度不大于4.5 m。长度超过4.5 m时，应加设加劲柱。
5.4 隔墙和隔断
图5-24 轻钢龙骨构架
5.4.1 隔墙
4
　　 3．板材式隔墙
　　板材式隔墙是指采用工厂生产的板材制品，用黏合材料拼合固定形成的隔墙。常用的板材有GRC板（玻璃纤维增强水泥空心板）、水泥珍珠岩板、泰柏板（钢丝网架水泥聚苯乙烯夹芯板等。GRC板隔墙如图5-25所示。
　　板材式隔墙墙板与主体的连接宜采用柔性连接，隔墙顶部与楼地板需增加钢板卡固定或预留拉筋拉结。GRC板、水泥珍珠岩板高度大于3.0 m时，宜采用80 mm厚板；大于3.3 m时，宜采用100 mm厚板。
5.4 隔墙和隔断
5.4.1 隔墙
图5-25 GRC板隔墙
5
　　隔断是指专门作为分隔室内空间的立面，在装饰工程中应用很普遍。隔断主要有塑钢隔断、不锈钢隔断、铝合金隔断、玻璃隔断、博古架隔断、钢铸铁花饰隔断、活动隔断等，如图5-26和图5-27所示。
5.4.2 隔断
5.4 隔墙和隔断
图5-26 博古架隔断
图5-27 玻璃隔断
1
　　墙面装饰是墙体构造中不可分割的一个部分，其主要的功能有保护墙体，增强墙体的坚固性、耐久性，延长墙体的使用年限；改善墙体的使用功能；提高墙体的保温、隔热和隔声能力；提高建筑的艺术效果，美化环境。
5.5 墙面装饰
5.5.1 墙面装饰类别及构造
　　按其所处的部位不同，墙体装饰可分为室外装修和室内装修。按材料及施工方式的不同，墙面装饰可分为抹灰类、贴面类、涂料类、裱糊类、铺钉类和幕墙类等，如表5-5所示。
内墙装饰 外墙装饰
抹灰类（一般抹灰和装饰抹灰） 抹灰类（一般抹灰和装饰抹灰）
涂料类（内墙涂料） 涂料类（外墙涂料）
贴面类（大理石、内墙砖） 贴面类（花岗石、外墙砖）
裱糊类（墙纸、墙布） 幕墙类（花岗石、玻璃、塑铝板）
铺钉类（木质装饰板材） 清水墙
表5-5 墙面装饰类别
2
　　 1．抹灰类
　　抹灰均是以石灰、水泥等为胶结材料，掺入砂、石骨料用水拌合后，采用抹、刷、磨、斩、粘等多种方法进行施工。按面层材料及做法不同，抹灰可分为一般抹灰和装饰抹灰。
　　1）一般抹灰
　　外墙抹灰一般为20～25 mm，内墙抹灰一般为15～20 mm，顶棚一般为12～15 mm。一般抹灰在构造上和施工时须分层操作，一般分为底层、中层和面层，各层的作用和要求不同。
　　底层抹灰：主要起与基层墙体黏结和初步找平的作用。
　　中层抹灰：进一步找平，以减少打底砂浆层干缩后可能出现的裂纹。
　　面层抹灰：主要起装饰作用，要求面层表面平整、无裂痕、颜色均匀。
5.5 墙面装饰
5.5.1 墙面装饰类别及构造
3
　　 2）装饰抹灰
装饰抹灰除对墙面作一般抹灰之外，主要是利用不同的施工操作方法将直接做成饰面层。装饰抹灰有水刷石、干粘石、斩假石、水泥拉毛等，如图5-28所示。
5.5 墙面装饰
5.5.1 墙面装饰类别及构造
　　（a）水刷石 　　　　　　（b）斩假石
图5-28 装饰抹灰
4
　　 2．涂料类
　　涂料是指喷涂、刷于基层表面后，能与基层形成完整而牢固的保护膜的涂层饰面。按其主要成膜物的不同，涂料可分为无机涂料和有机涂料两大类。
　　常用的无机涂料有石灰浆、大白浆、可赛银浆、无机高分子涂料等。
　　按主要成膜物质和稀释剂的不同，有机涂料可分为溶剂型涂料、水溶性涂料和乳液型涂料三种。
涂料的施工方法主要有喷涂、弹涂、滚涂、刷涂。
5.5 墙面装饰
5.5.1 墙面装饰类别及构造
5
　　 3．贴面类
　　贴面类装饰指在内外墙面上粘贴各种陶瓷面砖、天然石材、人造石材等。
　　1）陶瓷面砖
　　陶瓷面砖主要包括内墙砖和外墙砖两大类。
　　内墙砖是瓷砖的一种，它由三部分构成：坯体、底釉层、面釉层。内墙砖色彩变化丰富，易于清洗保养，主要用于厨房、卫生间的墙面装修，如图5-29所示为卫生间墙面装修。
　　外墙砖可装饰整个建筑物，同时因为其具有耐酸碱、物理化学性能稳定、质地坚硬、抗冲击性好、抗老化、不褪色等特性，对墙体有重要的保护作用，如图5-30所示。
5.5 墙面装饰
5.5.1 墙面装饰类别及构造
图5-29 卫生间墙面装修
图5-30 外墙装修
6
　　 2）石材
　　建筑装饰中的石材可分为天然石材和人造石材。
　　天然石材是从天然岩体中开采出来、经加工成块状或板状的材料的总称，具有强度高、耐久性好等特点，多作高级装饰用。常见天然石材饰面有花岗石、大理石和青石板等。
　　人造石材是以各种水泥、聚酯为胶凝材料，天然石、砂、岩等为骨料，经加工而成的。常见人造石材有预制水磨石板、人造大理石板等。
　　石材饰面的施工做法主要有湿挂法和干挂法。
　　（1）湿挂法
　　湿挂法是一种比较传统的铺贴方法，施工简便，较为牢固；缺点是灌注砂浆过程可能会污染板面，特别是在日后使用过程中容易出现泛碱等多种石材病症。
5.5 墙面装饰
5.5.1 墙面装饰类别及构造
　　湿挂法的具体做法如图5-31所示。在墙内或柱内预埋Φ6铁箍，间距依石材规格而定，而铁箍内立Φ6～Φ10 mm竖筋，在竖筋上绑扎横筋，形成钢筋网。在石板上下边钻小孔，用双股16号钢丝绑扎固定在钢筋网上。上下两块石板用不锈钢卡销固定。板与墙面之间预留20～30 mm缝隙，上部用定位活动木楔做临时固定，校正无误后，在板与墙之间浇筑1∶3水泥砂浆，待砂浆初凝后，取掉定位活动木楔，继续上层石板的安装。
7
5.5 墙面装饰
5.5.1 墙面装饰类别及构造
图5-31 石材湿法挂贴构造
8
　　 （2）干挂法
　　干挂法是当代饰面饰材装修中一种新型的施工工艺，以金属挂件将饰面石材直接吊挂于墙面或空挂于钢架之上，不需再灌浆粘贴。其原理是在主体结构上设主要受力点，通过金属挂件将石材固定在建筑物上，形成石材装饰幕墙，如图5-32所示。　
5.5 墙面装饰
5.5.1 墙面装饰类别及构造
图5-32 石材干挂法示意图
9
　　干挂法可以减轻建筑的自重，提高其抗震性能，工程效率也大大提高，且石板不易脱落，其基本施工流程如下。
　　① 在基层上按板材高度固定金属锚固件（或预埋铁件固定金属龙骨）；
　　② 在板材上下沿开槽口；
　　③ 将不锈钢干挂件（如图5-33）插入板材上下槽口与锚固件（或龙骨）连接；
　　④ 安装板材，在板材表面缝隙中填嵌结构胶，清理面层打蜡。
5.5 墙面装饰
5.5.1 墙面装饰类别及构造
图5-33 不锈钢干挂件
10
　　干挂法构造大样示意图如图5-34所示。
5.5 墙面装饰
5.5.1 墙面装饰类别及构造
图5-34 干挂法节点大样示意图
11
　　 4．裱糊类
　　裱糊类墙面装饰是将各种装饰性的墙纸、墙布、织锦等材料裱糊在内墙面上的一种装修饰面，如图5-35所示。按面层装饰效果不同，墙纸可分为印花墙纸、压花墙纸、浮雕墙纸等；按功能不同，墙纸可分为装饰性墙纸、防水墙纸、耐火墙纸等；按材料不同，墙纸可分为塑料墙纸、纺织物墙纸、天然材料面墙纸、金属面墙纸、纸面纸基墙纸等。
　　裱糊类墙面基本的施工流程包括：
　　清扫基层、填补缝隙→石膏板面接缝处贴接缝带、补腻子、磨砂纸→满刮腻子、磨平→涂刷防潮剂→涂刷底胶→墙面弹线→壁纸浸水→壁纸、基层涂刷黏结剂→墙纸裁纸、刷胶→上墙裱贴、拼缝、搭接、对花→赶压胶粘剂气泡→擦净胶水→修整。
5.5 墙面装饰
5.5.1 墙面装饰类别及构造
图5-35 裱糊类墙面装饰
12
　　 5．铺钉类
　　铺钉类装饰主要用木板、木条、竹条、胶合板、纤维板、石膏板、石棉水泥板、玻璃和彩色不锈钢金属薄板等作为墙体饰面材料。
　　铺钉类装饰面的装饰效果丰富，可通过各种不同材质的罩面板达到所需的装饰效果，如图5-36所示。
5.5 墙面装饰
5.5.1 墙面装饰类别及构造
图5-36 铺钉类装饰
13
　　 6．清水墙
　　清水墙是指砖墙外墙面砌成后，只需要勾缝，即成为成品，不需要外墙面装饰。清水墙砌砖质量要求高，灰浆饱满，砖缝规范美观。相对混水墙而言，清水墙的外观质量要高很多，而强度要求是一样的，如图5-37所示。
5.5 墙面装饰
5.5.1 墙面装饰类别及构造
图5-37 清水墙及其勾缝
14
　　玻璃幕墙是由支承结构体系与玻璃组成的建筑外围护结构或装饰结构。它可相对主体结构有一定的位移能力，不分担主体结构所受作用，其自重及受到的风荷载可通过连接件传到建筑物的结构上。
　　1．玻璃幕墙的分类和材料
　　玻璃幕墙是建筑幕墙中的一种。按其构造方式不同，玻璃幕墙可分为框架支撑幕墙、全玻璃幕墙、点支撑幕墙和单元式幕墙。
　　玻璃幕墙所用材料包括幕墙玻璃、骨架材料和填缝材料三种。
　　幕墙玻璃：主要有热反射玻璃（镜面玻璃）、吸热玻璃（染色玻璃）、双层中空玻璃及夹层玻璃、夹丝玻璃、钢化玻璃等品种。
　　骨架材料：主要由构成骨架的各种型材以及连接与固定用的各种连接件、紧固件组成。
　　填缝材料：一般由填充材料、密封材料与防水材料组成。
5.5.2 玻璃幕墙
5.5 墙面装饰
15
　　 2．玻璃幕墙的基本构造
　　玻璃幕墙可分为框架支撑幕墙、全玻璃幕墙、点式玻璃幕墙和单元式幕墙等。
　　1）框架支撑幕墙
　　根据骨架是否外露，框架支撑幕墙可分为外露骨架玻璃幕墙和隐蔽骨架玻璃幕墙。
　　（1）外露骨架玻璃幕墙
　　外露骨架幕墙的玻璃板镶嵌在铝框内，成为四边有铝框的幕墙构件，而幕墙构件又镶嵌在横框及立柱上，最终形成的幕墙框、立柱均外露，铝框分格明显，如图5-38所示。外露骨架玻璃幕墙中，横框和立柱本身兼龙骨及固定玻璃的双重作用。横框上有固定玻璃的凹槽，不用其他配件。
5.5 墙面装饰
5.5.2 玻璃幕墙
图5-38 外露骨架玻璃幕墙示意
16
　　 （2）隐蔽骨架玻璃幕墙
　　隐蔽骨架玻璃幕墙是指玻璃用结构硅酮胶直接黏固在骨架上，外面不露骨架的幕墙，如图5-39所示。这种幕墙玻璃安装简单，外观简洁大方。
5.5 墙面装饰
5.5.2 玻璃幕墙
图5-39 隐蔽骨架玻璃幕墙构造示意
17
隐蔽骨架玻璃幕墙构造节点如图5-40所示。
5.5 墙面装饰
5.5.2 玻璃幕墙
图5-40 隐蔽骨架玻璃幕墙的构造节点
18
5.5 墙面装饰
5.5.2 玻璃幕墙
　　2）全玻璃幕墙
　　全玻璃幕墙由面玻璃和肋玻璃组成，面玻璃与肋玻璃相交部位应留出一定的间隙，用以注满硅酮系列密封胶，如图5-41所示。图5-42所示为完全透明、无遮挡的全玻璃幕墙实景。
图5-41 全玻璃幕墙构成
图5-42 全玻璃幕墙实景
19
5.5 墙面装饰
5.5.2 玻璃幕墙
　　3）点式玻璃幕墙
　　点式玻璃幕墙的全称为金属支承结构点式玻璃幕墙，如图5-43所示，其骨架主要由无缝钢管、不锈钢拉杆（或再加拉索）和不锈钢爪件组成，它的面玻璃在角位打孔后，用金属接驳件连接到支承结构上。
　（a）点式玻璃幕墙实景　 （b）点式玻璃幕墙构造示意图 （c）层间垂直节点图
图5-43 点式玻璃幕墙
20
5.5 墙面装饰
5.5.2 玻璃幕墙
　　 4）单元式幕墙
　　单元式幕墙是将铝合金骨架、玻璃、垫块、保温材料、减震和防水材料、装饰面料等构件事先在工厂组合成带有附加铁件的幕墙单元，在现场直接与建筑结构相连接的玻璃幕墙，如图5-44所示。
　　　（a）单元式幕墙构造示意图 　　 （b）单元式幕墙实景
图5-44 单元式幕墙
1
5.6 预制混凝土墙板简介
　　预制混凝土墙板是在预制厂或建筑工地加工制成供建筑装配用的加筋混凝土板型构件，简称墙板或壁板。采用预制混凝土墙板建造装配式大板建筑，可以提高工厂化、机械化施工程度，减少现场湿作业，节约现场用工，克服季节影响，缩短建筑施工周期。
　　中国从1958年在北京建成了第一栋预制混凝土墙板住宅以来，预制混凝土墙板工业发展迅速。采用预制混凝土墙板建造全装配式和装配整体式大板建筑，已成为中国建筑向工业化发展的途径之一。随着建筑工业化水平的不断提高，外墙板饰面应尽量采用装饰混凝土或灌筑中完成饰面层的工艺，以加快工程速度。
2
5.6 预制混凝土墙板简介
　　预制混凝土墙板包括内墙板和外墙板，如图5-45所示。其中，内墙板应具有隔声与防火的功能，一般采用单一材料（如普通混凝土、硅酸盐混凝土或轻集料混凝土等）制成，有实心和空心两种；外墙板应具有隔声与防火、隔热保温、抗渗、抗冻融、防碳化等作用和满足建筑艺术装饰的要求，可采用轻集料单一材料制成，也可采用复合材料（如结构层、保温隔热层和饰面层）制成。
图5-45 预制混凝土墙板构成体系
3
5.6 预制混凝土墙板简介
　　预制混凝土墙板施工现场及其构造如图5-46至图5-48所示。
图5-46 预制混凝土墙板施工
图5-47 预制混凝土墙板构造节点
图5-48 预制混凝土墙板构造节点
4
5.6 预制混凝土墙板简介
　　拓展阅读
　　如图5-49所示为重庆市化龙桥B18/02项目。该项目为框剪高层住宅建筑，施工工艺采用了大型预制构件——PC板，为西南地区首家采用此工艺的项目。PC预制板集墙板、窗框为一体，其特点是有利于提高工厂化程度、优化工期、节省材料、减少环境污染等。
图5-49 重庆市化龙桥B18/02项目

展开更多......

收起↑
