8.1 门窗概述
8.2 门窗构造
8.3 门窗热工设计基本知识
1
8.1.1 门窗的类型和尺度
8.1 门窗概述
　　门窗是建筑物不可缺少的两个重要的围护构件。门的作用主要是交通联系，并兼采光和通风；窗的作用主要是采光、通风及眺望。在不同情况下，门和窗还有分隔、保温、隔声、防火、防辐射、防风沙等要求。
　　门窗在建筑立面构图中的影响也较大，它的尺度、比例、形状、组合、透光材料的类型等，都影响着建筑的艺术效果。
　　1．门的类型
　　门的类型很多，主要可按如下方式进行分类。
　　1）按开启方式分

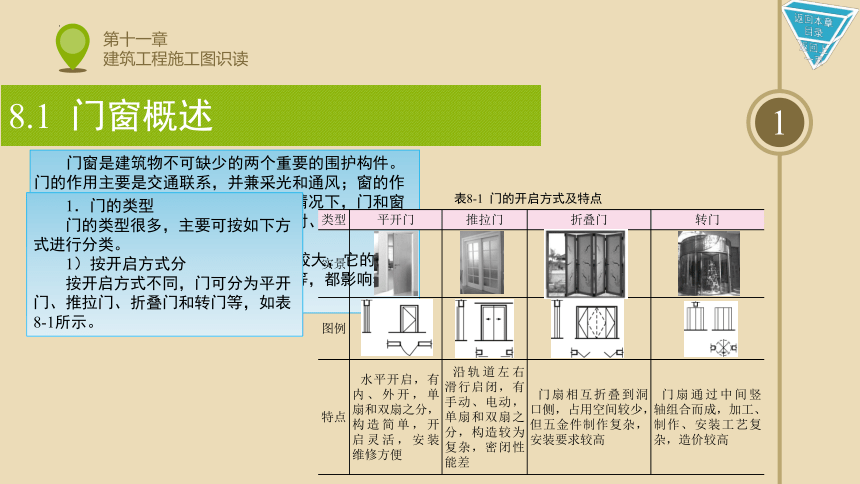

　　按开启方式不同，门可分为平开门、推拉门、折叠门和转门等，如表8-1所示。
类型 平开门 推拉门 折叠门 转门
实景
图例
特点 水平开启，有内、外开，单扇和双扇之分，构造简单，开启灵活，安装维修方便 沿轨道左右滑行启闭，有手动、电动，单扇和双扇之分，构造较为复杂，密闭性能差 门扇相互折叠到洞口侧，占用空间较少，但五金件制作复杂，安装要求较高 门扇通过中间竖轴组合而成，加工、制作、安装工艺复杂，造价较高
表8-1 门的开启方式及特点
2
8.1.1 门窗的类型和尺度

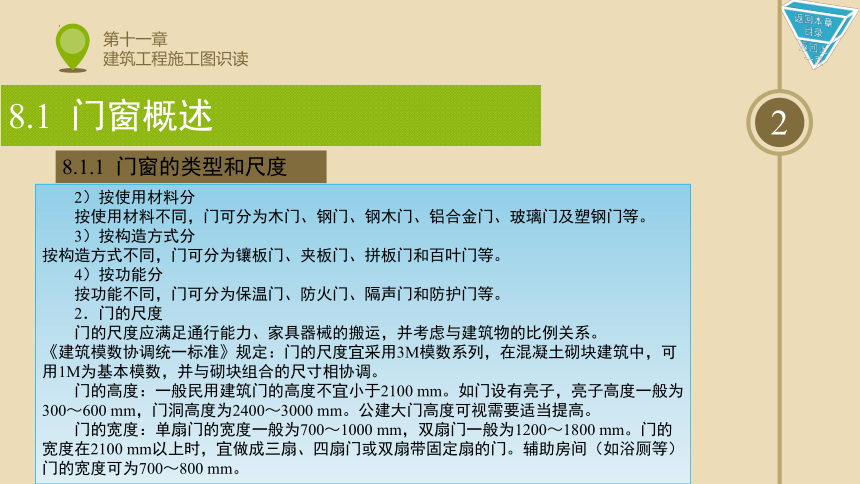

　　2）按使用材料分
　　按使用材料不同，门可分为木门、钢门、钢木门、铝合金门、玻璃门及塑钢门等。
　　3）按构造方式分
按构造方式不同，门可分为镶板门、夹板门、拼板门和百叶门等。
　　4）按功能分
　　按功能不同，门可分为保温门、防火门、隔声门和防护门等。
　　2．门的尺度
　　门的尺度应满足通行能力、家具器械的搬运，并考虑与建筑物的比例关系。
《建筑模数协调统一标准》规定：门的尺度宜采用3M模数系列，在混凝土砌块建筑中，可用1M为基本模数，并与砌块组合的尺寸相协调。
　　门的高度：一般民用建筑门的高度不宜小于2100 mm。如门设有亮子，亮子高度一般为300～600 mm，门洞高度为2400～3000 mm。公建大门高度可视需要适当提高。
　　门的宽度：单扇门的宽度一般为700～1000 mm，双扇门一般为1200～1800 mm。门的宽度在2100 mm以上时，宜做成三扇、四扇门或双扇带固定扇的门。辅助房间（如浴厕等）门的宽度可为700～800 mm。　　
8.1 门窗概述
3
　　 3．窗的类型
　　1）按开启方式分

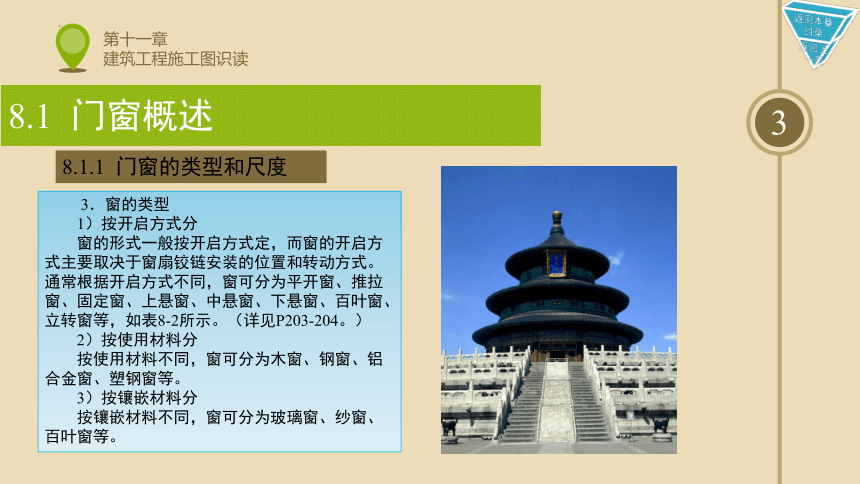

　　窗的形式一般按开启方式定，而窗的开启方式主要取决于窗扇铰链安装的位置和转动方式。通常根据开启方式不同，窗可分为平开窗、推拉窗、固定窗、上悬窗、中悬窗、下悬窗、百叶窗、立转窗等，如表8-2所示。（详见P203-204。）
　　2）按使用材料分
　　按使用材料不同，窗可分为木窗、钢窗、铝合金窗、塑钢窗等。
　　3）按镶嵌材料分
　　按镶嵌材料不同，窗可分为玻璃窗、纱窗、百叶窗等。
8.1 门窗概述
8.1.1 门窗的类型和尺度
4
　　 4．窗的尺度

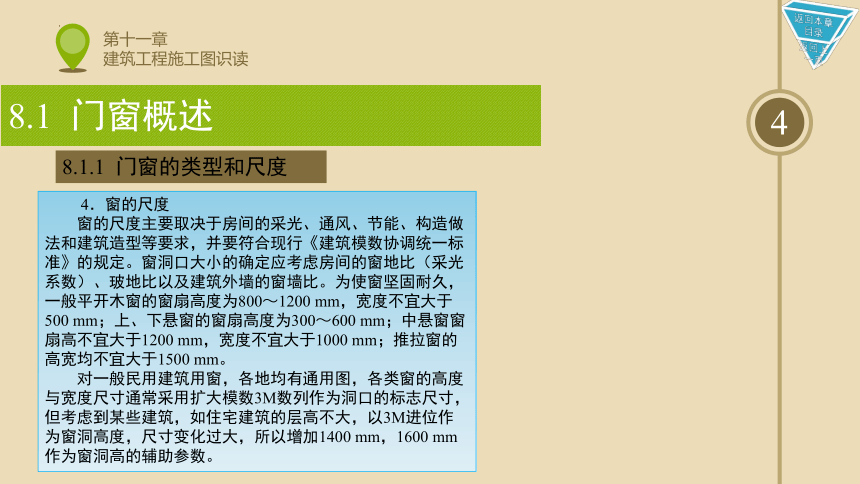

　　窗的尺度主要取决于房间的采光、通风、节能、构造做法和建筑造型等要求，并要符合现行《建筑模数协调统一标准》的规定。窗洞口大小的确定应考虑房间的窗地比（采光系数）、玻地比以及建筑外墙的窗墙比。为使窗坚固耐久，一般平开木窗的窗扇高度为800～1200 mm，宽度不宜大于500 mm；上、下悬窗的窗扇高度为300～600 mm；中悬窗窗扇高不宜大于1200 mm，宽度不宜大于1000 mm；推拉窗的高宽均不宜大于1500 mm。
　　对一般民用建筑用窗，各地均有通用图，各类窗的高度与宽度尺寸通常采用扩大模数3M数列作为洞口的标志尺寸，但考虑到某些建筑，如住宅建筑的层高不大，以3M进位作为窗洞高度，尺寸变化过大，所以增加1400 mm，1600 mm作为窗洞高的辅助参数。
8.1 门窗概述
8.1.1 门窗的类型和尺度
5

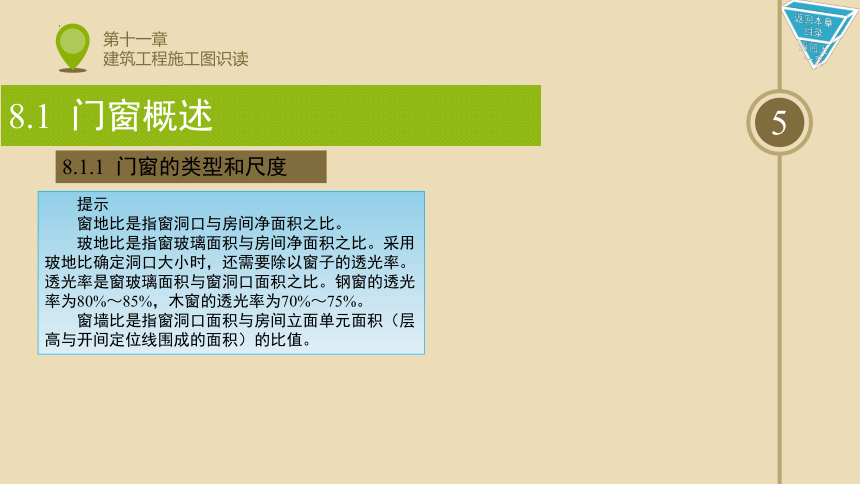

　　提示
　　窗地比是指窗洞口与房间净面积之比。
　　玻地比是指窗玻璃面积与房间净面积之比。采用玻地比确定洞口大小时，还需要除以窗子的透光率。透光率是窗玻璃面积与窗洞口面积之比。钢窗的透光率为80%～85%，木窗的透光率为70%～75%。
　　窗墙比是指窗洞口面积与房间立面单元面积（层高与开间定位线围成的面积）的比值。
8.1 门窗概述
8.1.1 门窗的类型和尺度
6
8.1.2 门窗的设计要求
　　1．门的设计要求
　　1）门的设计要求
　　① 开启方便，关闭紧密；功能合理，便于清洁与维修；坚固耐用；
　　② 符合《建筑模数协调统一标准》的要求；
　　③ 手动开启的大门扇应有制动装置，推拉门应有防脱轨的措施；
　　④ 双面弹簧门应在可视高度部分装透明安全玻璃；
　　⑤ 旋转门、电动门、卷帘门和大型门的邻近应另设平开疏散门，或在门上设疏散门，如图8-1所示。疏散门的宽度应满足安全疏散及残疾人通行的要求。
8.1 门窗概述
图8-1 门的设计要求
7

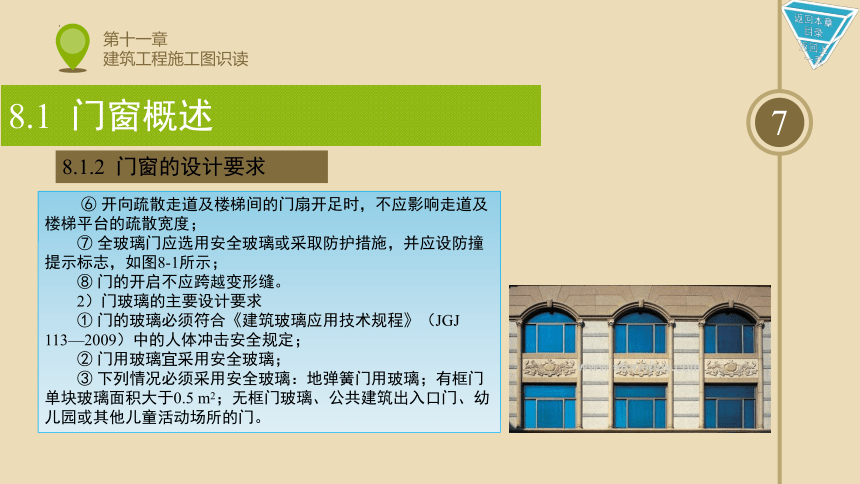

　　 ⑥ 开向疏散走道及楼梯间的门扇开足时，不应影响走道及楼梯平台的疏散宽度；
　　⑦ 全玻璃门应选用安全玻璃或采取防护措施，并应设防撞提示标志，如图8-1所示；
　　⑧ 门的开启不应跨越变形缝。
　　2）门玻璃的主要设计要求
　　① 门的玻璃必须符合《建筑玻璃应用技术规程》（JGJ 113—2009）中的人体冲击安全规定；
　　② 门用玻璃宜采用安全玻璃；
　　③ 下列情况必须采用安全玻璃：地弹簧门用玻璃；有框门单块玻璃面积大于0.5 m2；无框门玻璃、公共建筑出入口门、幼儿园或其他儿童活动场所的门。
8.1.2 门窗的设计要求
8.1 门窗概述
8
　　 2．窗的设计要求
　　1）窗的设置应符合下列规定
　　① 窗扇的开启形式应方便使用，安全，易于维修、清洗；
　　② 当采用外开窗时，应加强牢固窗扇的措施；
　　③ 开向公共走道的窗扇，其底面高度不应低于2000 mm；

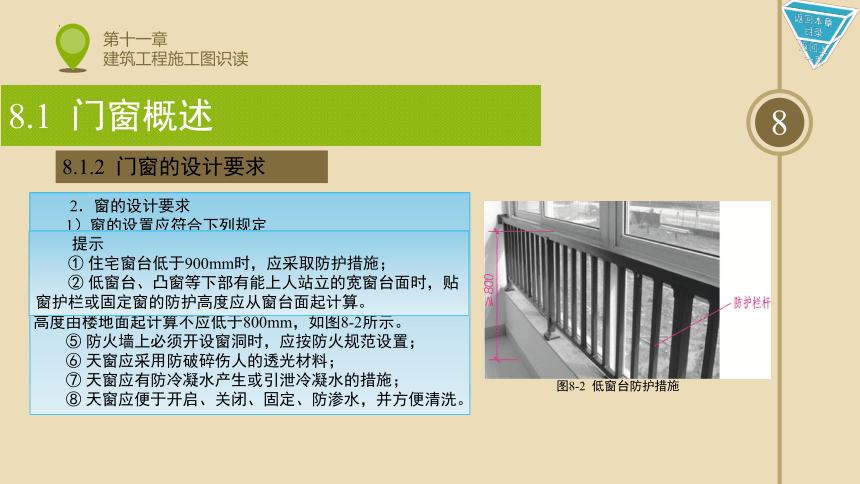

　　④ 临空的窗台低于800 mm时，应采取防护措施，防护高度由楼地面起计算不应低于800mm，如图8-2所示。
　　⑤ 防火墙上必须开设窗洞时，应按防火规范设置；
　　⑥ 天窗应采用防破碎伤人的透光材料；
　　⑦ 天窗应有防冷凝水产生或引泄冷凝水的措施；
　　⑧ 天窗应便于开启、关闭、固定、防渗水，并方便清洗。
8.1 门窗概述
8.1.2 门窗的设计要求
图8-2 低窗台防护措施
　　 提示
　　① 住宅窗台低于900mm时，应采取防护措施；
　　② 低窗台、凸窗等下部有能上人站立的宽窗台面时，贴窗护栏或固定窗的防护高度应从窗台面起计算。
9
　　2）窗玻璃的设计要求
　　① 落地窗的玻璃必须符合《建筑玻璃应用技术规程》中的人体冲击安全规定。
　　② 下列情况必须采用安全玻璃（钢化玻璃、夹层玻璃、夹丝玻璃等）：
　　窗单块玻璃面积大于1.5m2；玻璃底边离最终装修面小于500mm的落地窗；无框窗玻璃；倾斜窗、天窗；7层及7层以上建筑的外开窗。
8.1 门窗概述
8.1.2 门窗的设计要求
1
8.2.1 木门窗构造
8.2 门窗构造
　　 1．平开门构造

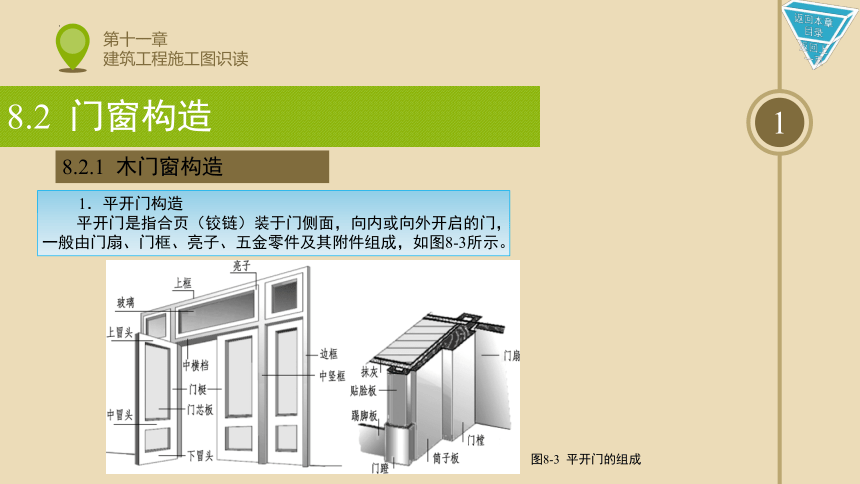

　　平开门是指合页（铰链）装于门侧面，向内或向外开启的门，一般由门扇、门框、亮子、五金零件及其附件组成，如图8-3所示。
图8-3 平开门的组成
2
　　门扇：按其构造方式不同，有镶板门、夹板门、拼板门、玻璃门和纱门等类型。
　　亮子：设在门上方，为辅助采光和通风之用，有平开、固定及上、中、下悬几种。
　　门框：是门扇、亮子与墙（柱）的联系构件。
　　附件：有贴脸板、筒子板等。
　　五金零件：一般有铰链、插销、门锁、拉手、门碰头等。
　　近年来，现代装饰工程中往往以成品套装门取代了门框及贴脸板、筒子板等传统做法，如图8-4所示。
8.2 门窗构造
8.2.1 木门窗构造
图8-4 成品套装门
3
　　拓展阅读
　　套装门一般以实木作为主材，外压贴中密度板作为平衡层，以国产或进口天然木皮作为饰面，经过高温热压后制成，外喷饰高档环保木器漆。它的特点如下。
　　① 表面为黑胡桃、樱桃木、柚木、沙比利、白枫、花梨木等实木皮，纹理自然美观；木皮木门富有天然质感，美观耐撞。
　　② 结构上的独特优势使得木门款式变化多样。
　　③ 环保性能优异，产品的环保指标满足《室内装饰装修材料木家具中有害物质限量》（GB 18584—2008）要求，甲醛释放量0.5 mg/L，环保性能达E1级。
　　④ 套装门很好地解决了实木门存在的变形、开裂等稳定性问题，同时隔音、隔热效果更佳。
　　⑤ 高档实木复合门采用的门套均为工厂化加工制作，安装简便快捷，直接免除现场的喷漆及噪音污染。 　
8.2 门窗构造
8.2.1 木门窗构造
4
　　 1）门框
　　门框的断面形式与门的类型、层数有关，同时应利于门的安装，并应具有一定的密闭性。门框的断面形式与尺寸如图8-5所示。
8.2 门窗构造
8.2.1 木门窗构造
图8-5 门框断面
5
　　门框的安装根据施工方式分立口法和塞口法两种，如图8-6所示。立口法，即先立窗框、后砌墙，为使窗框与墙体连接得紧固，应在窗口的上下框各伸出120 mm左右的端头，俗称“羊角头”；塞口法，即先砌筑墙体预留窗洞，然后将窗框塞入洞口内。
8.2 门窗构造
8.2.1 木门窗构造
　　　（a）立口法 　　　　（b）塞口法
图8-6 门框的安装
6
　　门框在墙中的位置，可在墙的中间或与墙的一边平齐，一般多与开启方向一侧平齐，尽可能使门扇开启时贴近墙面。门框位置、门贴脸板及筒子板如图8-7所示。
8.2 门窗构造
8.2.1 木门窗构造
　　　　（a） 　　　　　 （b） 　　　　　 　 （c） 　　　　　（d）
图8-7 成品门框在墙中的位置
7
　　套装门的安装及构造如图8-8所示。
8.2 门窗构造
8.2.1 木门窗构造
图8-8 套装门构造示意图
8
　　2）门扇
　　常用的木门门扇有镶板门（包括玻璃门、纱门）、夹板门和拼板门等。
　　（1）镶板门
　　镶板门是广泛使用的一种门，门扇由边梃、上冒头、中冒头（可作数根）和下冒头组成骨架，内装门芯板而构成，如图8-9所示。镶板门构造简单，加工制作方便，适于一般民用建筑作内门和外门。
8.2 门窗构造
8.2.1 木门窗构造
图8-9 镶板门示意图
9
　　（2）夹板门
　　夹板门是用断面较小的方木做成骨架，两面粘贴面板而成的，如图8-10所示。门扇面板可用胶合板、塑料面板和硬质纤维板，面板不再是骨架的负担，而是和骨架形成一个整体，共同抵抗变形。夹板门的形式可以是全夹板门、带玻璃或带百叶夹板门。
　　由于夹板门构造简单，可利用小料、短料，自重轻，外形简洁，便于工业化生产，故在一般民用建筑中广泛应用。
8.2 门窗构造
8.2.1 木门窗构造
图8-10 夹板门示意图
10
　　 2．平开窗构造
　　平开窗的铰链安装在窗扇一侧与窗框相连，向外或向内水平开启，有单扇、双扇、多扇及向内开与向外开之分。平开窗构造简单，开启灵活，制作维修均方便，是民用建筑中使用最广泛的窗。
　　平开窗一般由窗框、窗扇、五金零件及其附件组成，如图8-11所示。
8.2 门窗构造
8.2.1 木门窗构造
图8-11 窗的组成
11
　　窗框：由上框、中横（竖）框、下框用合角全榫拼接成框。
　　窗扇：由上、中、下冒头、边梃及镶嵌材料组成。镶嵌材料有玻璃窗扇、纱窗扇、板窗扇和百叶窗扇等。
　　五金零件及其附件：有铰链、风钩、插销、拉手以及导轨、转轴、滑轮等。
　　窗框与门框一样，在构造上应有裁口及背槽处理，裁口亦有单裁口与双裁口之分。窗框的安装与门框一样，分塞口与立口两种。塞口时洞口的高、宽尺寸应比窗框尺寸大10～20 mm。
　　窗框在墙中的位置，一般是与墙内表面平齐，安装时窗框突出砖面20 mm，以便墙面粉刷后与抹灰面平。框与抹灰面交接处，应用贴脸板搭盖，以阻止由于抹灰干缩形成缝隙后风透入室内，同时可增加美观。贴脸板的形状及尺寸与门的贴脸板相同。
　　当窗框立于墙中时，应内设窗台板，外设窗台。窗框外平时，靠室内一面设窗台板。
8.2 门窗构造
8.2.1 木门窗构造
12
　　木制平开窗构造如图8-12所示。
8.2 门窗构造
8.2.1 木门窗构造
图8-12 木制平开窗构造
13
　　3．推拉门窗构造
　　推拉门开启时，门扇沿轨道向左右滑行，通常为单扇和双扇，也可做成双轨多扇或多轨多扇。开启时门扇可隐藏于墙内或悬于墙外。推拉门由门扇、门轨、地槽、滑轮及门框组成。门扇可采用钢木门、钢板门、空腹薄壁钢门等，每个门扇宽度不大于1.8 m。门的支承方式分为上挂式（参见图8-13）和下滑式两种。
8.2 门窗构造
8.2.1 木门窗构造
图8-13 上挂式推拉门示意图
14
　　塑钢门窗以改性硬质聚氯乙烯（简称UPVC）为主要原料，加上一定比例的稳定剂、着色剂、填充剂、紫外线吸收剂等辅助剂，经挤出机挤出成型为各种断面的中空异型材，经切割后，在其内腔衬以型钢加强筋，用热熔焊接机焊接成为门窗框扇，配装上橡胶密封条、压条、五金件等附件而制成，如图8-14所示。它具强度高、耐冲击、保温隔热、隔音和密闭性能好、耐久、美观等优点。
　　塑钢门窗采用塞口法安装，不允许采用立口法安装。塑料门窗框与墙体预留洞口的间隙可视墙体的饰面材料而定。
塑钢门窗在安装前先核准洞口尺寸。安装时，必须校正前后、左右的平直度，并按设计要求调整高度和墙面距离，做到横平竖直、高低一律、里外一致，然后用木楔塞紧，临时定位。
8.2.2 塑钢门窗的构造和安装
8.2 门窗构造
图8-14 塑钢型材示意图
15
　　门窗框与墙体洞口的连接方式主要有固定片连接、膨胀螺栓连接等。
　　固定片连接：是将固定片的一端固定在门窗框上，另一端固定到墙体上。不同的墙体需要使用不同的固定方法，例如，在钢筋混凝土墙或过梁上，可以用射钉将固定片固定；在砖砌体上，可以用塑料膨胀螺钉固定等。固定片的位置应距门窗角、中竖框和中横框150～200 mm，固定片之间的间距应不大于600 mm，而且门窗框每边固定点不应少于三个。
　　膨胀螺钉连接：是用膨胀螺钉直接穿过门框，将其固定在墙体体或地面上。使用膨胀螺栓时要注意，膨胀螺栓孔必须做防水处理，防止雨水穿过门框下边框的螺栓孔渗入增强型钢腔，锈蚀增强型钢。原则上，下框不用膨胀螺栓连接。安装固定检查无误后，在窗框和墙体间的缝隙处填入隔热、隔声材料。
8.2 门窗构造
8.2.2 塑钢门窗的构造和安装
16
　　如图8-15和图8-16所示为塑钢门窗框与墙体的连接构造。
8.2 门窗构造
8.2.2 塑钢门窗的构造和安装
图8-15 塑钢门窗框与墙体的连接构造
图8-16 塑钢门窗构造实例
17
（2）楼梯剖面图
楼梯剖面图主要表达楼梯间的竖向布置与高度尺寸，楼梯平台、楼梯段、楼梯栏杆（或栏板）与楼梯梁以及相关墙体、柱子、楼板的构造关系。
楼梯剖面图的形成与建筑剖面图相同，但楼梯剖面图必须将剖切位置选在楼梯段上，以便反映出楼梯踏步的构成方式。楼梯剖面图的常用比例为1∶50。当中间各层楼梯间竖向布置与高度尺寸都相同时，可以采用折断省略的画法。
楼梯剖面图应标注平面尺寸、高度尺寸、平台以及相关位置的标高，通常还需注明楼梯节点详图的索引符号。
图11-17（a）所示为某职业技术学院实训实习楼1号楼梯剖面图。图11-17（b）所示为该楼梯剖面图的解读详图。（详见P339-340。）
8.2 门窗构造
8.2.2 塑钢门窗的构造和安装
18
　　断桥铝合金型材的生产方式主要有两种，一种是采用隔热条材料与铝型材，通过机械开齿、穿条、滚压等工序形成隔热桥，称为“穿条式”隔热型材；另一种是把隔热材料浇注入铝合金型材的隔热腔体内，经过固化，去除断桥金属等工序形成隔热桥，称为“浇注式”隔热型材。断桥铝合金门窗的突出优点是强度高，保温隔热性、刚性、防火性好，采光面积大，耐大气腐蚀性强，综合性能高，使用寿命长，装饰效果好，如图8-17所示。
8.2 门窗构造
8.2.3 断桥铝合金门窗的构造和安装
图8-17 断桥铝合金型材
19
　　断桥铝门窗的加工制作应在工厂内进行，不得在施工现场制作，门窗制作应符合设计和断桥铝合金门窗安装及验收规范要求。断桥铝合金门窗框应安装牢固，门窗应推拉、开启灵活，窗台处应有泄水孔，并应设置限位装置。紧固件应符合有关技术规程的规定，五金件型号、规格和性能均应符合国家现行标准的规定。
　　断桥铝门窗的安装程序为：门窗框就位→框固定→填塞缝隙→安五金配件→安玻璃→打胶、清理。
　　门窗框与墙体的连接方式和塑钢门窗类似，有固定片连接和膨胀螺栓连接等，如图8-18所示。
8.2 门窗构造
8.2.3 断桥铝合金门窗的构造和安装
图8-18 断桥铝门窗框与墙体连接
20
　　断桥铝合金门窗构造实例如图8-19所示。
8.2 门窗构造
8.2.3 断桥铝合金门窗的构造和安装
图8-19 断桥铝合金门窗构造实例
21
　　全玻璃无框门，又称厚玻璃装饰门，通常采用10 mm以上厚度的安全玻璃板，按一定规格加工后直接用作门窗的无扇框玻璃门。
　　这种门扇具有玻璃整体感强、光亮明快，不遮挡视线、美观通透的优点，多用于建筑物主入口。
　　按开启方式不同，全玻璃无框门可分为平开式和推拉式两种。其中，平开式可分为单扇开启和双扇开启两种。按开启功能不同，全玻璃无框门可分为手动门和自动门两种。
　　全玻璃无框门的门扇还可做成带上下金属门夹的构造形式。门夹有利于保护玻璃，如图8-20所示。
8.2.4 全玻璃无框门构造
8.2 门窗构造
图8-20 带上下金属门夹的全玻璃无框门
22
　　按材质不同，卷帘门可分为铝合金面板、钢质面板、钢筋网格和钢直管网四种。
　　按开启方式不同，卷帘门可分为手动卷帘门和电动卷帘门两种类型。它适用于开启不频繁、洞口较大的场所，具有防火、防盗、坚固耐用等优点。
　　卷帘门构造示意如图8-21所示。
8.2.5 卷帘门构造
8.2 门窗构造
图8-21 卷帘门
23
8.2.6 特殊门窗构造
8.2 门窗构造
　　特殊门窗是指与普通门窗相比具有特殊用途的门窗，包括防火、防辐射、保温、隔音、防盗、防爆、防烟、防尘等用途的门窗。
　　1．防火门
　　防火门是建筑物防火分隔的措施之一，通常用在防火墙上、楼梯间出入口或管井开口部位，要求能隔烟、火。防火门对防止烟、火的扩散和蔓延、减少损失有着重要作用。
　　按耐火等级不同，防火门可分为甲（1.5 h）、乙（1.0 h）、丙（0.5 h）三等。用于防火墙上的防火门应采用甲级防火门，用于封闭楼梯间的防火门应采用乙级防火门，丙级防火门则用于管道井壁检查门。
24
　　按制作材料不同，防火门可分为木质防火门、钢质防火门以及防火卷帘门（≥3.0 h）。如图8-22所示，木质防火门选用优质杉木制作门框及门扇骨架，材料均经过难燃浸渍处理，门扇内腔填充高级硅酸铝耐火纤维，双面衬硅钙防火板。钢质防火门门框及门扇面板采用优质冷轧薄钢板或不锈钢板，内填耐火隔热材料，门扇也可采用无级耐火材料。防火卷帘门的帘板应采用重型钢卷帘，它具有防火、隔烟、阻止火势蔓延的作用，同时具有良好的抗风压和气密性能。
　　用于消防楼梯等关键部位的防火门应安装闭门器。防火窗必须采用钢窗，镶嵌如夹层玻璃、夹丝玻璃等防火玻璃。在门窗框与门窗扇的缝隙中应嵌有防火材料做的密封条或在受热时膨胀的嵌条。
8.2 门窗构造
8.2.6 特殊门窗构造
图8-22 防火门
25
　　2．保温门
　　保温门要求门扇具有一定热阻值和门缝密闭处理，故常在门扇两层面板间填以轻质、疏松的材料（如玻璃棉、矿棉等）。
　　如图8-23所示为一密封保温门，其结构为钢架结构。门框骨架采用冷弯空腹方钢焊接而成，面板为0.6 mm彩板，内板为镀锌板或彩板，面板经特制压槽成型，内腔填充聚苯乙烯自熄泡沫板。密封条环镶在骨架周围，用压条拉铆钉固定。框架、填充材料、面板经复合、加压、拉铆成型。
8.2 门窗构造
8.2.6 特殊门窗构造
图8-23 密封保温门
26
　　 3．隔声门
　　隔声门的隔声效果与门扇的材料及门缝的密闭有关，隔声门常采用多层复合结构，即在两层面板之间填吸声材料，如玻璃棉、玻璃纤维板等。具体方案有：
　　填芯隔音门：用玻璃棉丝或岩棉填充在门扇芯内，门扇缝口处用海绵橡皮条封严。
　　外包隔音门：在普通木门扇外面包裹一层人造革，人造革内填塞岩棉，并将通长的人造革压条用泡钉钉牢，四周缝隙用海绵橡皮条粘牢封严，如图8-24所示。
　　隔音防火门：在门扇木框架中嵌填岩棉等吸音材料，外部用石棉板、镀锌铁皮及耐火纤维板镶包，四周缝隙用海绵橡皮条粘牢封严。
8.2 门窗构造
8.2.6 特殊门窗构造
图8-24 外包隔音门
27
8.2.7 门窗五金
　　 优质的门窗五金件是保证门窗质量的重要条件之一。门窗五金配件应具有足够的强度，启闭灵活、无噪声，满足使用功能要求、环保要求和耐久性要求，其表面应具有良好的耐候性、耐磨性。门窗五金主要有以下部件。
　　合页：材质有铁质、铜质和不锈钢，按开启方式可分为普通合页和弹簧合页，用于大门的合页可分为普通型和轴承型。
　　铰链：分明铰链和暗铰链。明铰链用于普通平开门上，没有回弹力。暗铰链大多用于家具上。
　　插销（明、暗）：实现对门窗扇定位、锁闭功能的装置。
　　门碰：是安装在门后面，在门打开以后，通过门碰的磁性稳定住，防止风吹使门自动关闭。
　　滑撑：用于连接窗框和窗扇、支承窗扇、实现启闭的多杆件装置。
　　门夹：固定在门的边缘上，用以安装门玻璃夹子。门夹多为金属质，如不锈钢、铜和锌合金。
8.2 门窗构造
28
　　闭门器：是门头上一个类似弹簧的液压器，当门开启后能通过压缩后释放，将门自动关上，有类似弹簧的作用，可以保证门开启后，准确、及时地关闭到初始位置。
　　门镜：俗称猫眼，从室内通过门镜向外看，能看清门外视场角约为120°范围内的景象，而从门外通过门镜却无法看到室内。
　　滑轮：承受门窗扇重量，将重力传递到框材上，并能在外力作用下，通过自身的滚动使门窗扇沿框材轨道往复运动的装置。
　　门窗五金件分别如图8-25和图8-26所示。（详见P221。）
8.2 门窗构造
8.2.7 门窗五金
　　提示
门窗五金件的行业标准为《建筑门窗五金件通用要求》（JG/T 212—2007）。
1
　　门窗能耗为墙体4倍、屋面的5倍、地面的20多倍，约占建筑维护部件总能耗的40%～50%。因此，门窗设计应满足国家或地方建筑节能设计标准的规定，即传热系数、遮阳系数、可见光透射比、窗墙面积比、外墙可开启面积、气密性、凸窗设置条件等方面应满足建筑所在城市气候分区的节能规定。
　　门窗节能是改善建筑室内环境、提高建筑节能的重要环节。门窗既需要节能，也需要有良好的采光和通风等，所以相对其他建筑部件，技术难度更大，涉及问题较为复杂。
8.3 门窗热工设计基本知识
8.3.1 玻璃选用
　　平板玻璃的传热系数为6.0～7.1 W/(m2·K)，故厚度3～5 mm的单层玻璃窗几乎没有明显的隔热保温性能。
中空玻璃的热导率为0.025 9 W/(m2·K)，具有良好的隔热保温性能。现有中空玻璃产品空气层厚度大多取6 mm和12 mm。另外，空气间层越多，保温性能越好。
　　Low-E玻璃是在玻璃表面镀上多层金属或其他化合物组成的膜系产品，具有优异的隔热效果和良好的透光性。其镀膜层具有对可见光高透过及对中远红外线高反射的特性，因此又称低辐射玻璃。
　此外，常用玻璃还有抽真空玻璃、透明保温玻璃（中间填充硅气凝胶等）、可调节玻璃（光致变色、热致变色、电致变色等）。
2
　　钢、铝材料经隔热处理，如喷塑、与PVC塑料或木材结合、做成断热型铝材等，可显著降低热导率，是目前常用的门窗框材料。
塑钢门窗为多腔式结构，具有良好的隔热性能，其导热系数甚小，仅为钢材的1/357，铝材的1/250，隔热、保温效果显著，尤其对具有暖气空调设备的现代建筑物更加适用。
　　常见门窗材料导热系数λ如表8-3所示。
8.3 门窗热工设计基本知识
8.3.2 门窗框材料
品种 松木、杉木 塑料 钢材 铝合金
λ/[W/(m·K)] 0.14～0.29 0.10～0.25 58.2 174.4
表8-3 门窗材料导热系数
3
　　夏季透过窗户进入室内的太阳辐射热构成空调负荷的主要部分，设置外遮阳是减少太阳辐射热进入室内的有效措施。冬季透过窗户进入室内的太阳辐射热可减小室内采暖负荷，所以设置活动式外遮阳是比较合理的。
　　遮阳设施有活动遮阳板和固定遮阳板两类。其中，固定遮阳板的形式和特点如表8-4所示。（详见P223。）
　　可以用作遮阳构件的材料相当丰富，不同的材料具有不同的物理特性，包括力学特性和热工性能。目前采用较多的遮阳构件为钢格网遮阳，它具有很高的结构强度，同时可以满足人员走动和上下通风的需要，广泛应用在可通风的双层玻璃幕墙中。轻质的铝材可以加工成室外活动遮阳格栅、遮阳卷帘以及室内百叶窗等。
8.3 门窗热工设计基本知识
8.3.3 遮阳措施
4
　　目前，随着新材料、新技术的不断发展，采用高性能的隔热和热反射玻璃制成的玻璃遮阳板，以及结合光电光热转换的遮阳板已经开始使用，这些新型遮阳板不仅避免了遮阳构件自身可能存在的吸热导致的升温和热传递问题，而且巧妙地将吸收的能量转换成对建筑有用的资源加以利用，这也是建筑构件复合多功能发展的方向。
8.3 门窗热工设计基本知识
8.3.3 遮阳措施
5
　　拓展阅读
　　光伏建筑一体化——光伏遮阳。
　　太阳能光伏智能遮阳由遮阳系统、传动机构系统、并网光伏发电系统、智能控制系统四部分组成，通过调节推杆，遮阳板角度可以随季节进行智能调节，如图8-27所示。夏季展开遮阳板可达到遮阳的目的；冬季收起遮阳板让阳光进入室内，不影响冬季的采光。　　　　它在遮阳的同时还能确保光伏发电的最大效率，其发电量较固定方式增加20%左右。太阳能光伏智能遮阳既能为建筑照明提供电能，实现智能化自给，又能装饰建筑物外观，是未来光伏建筑一体化大面积推广的主导方向。
8.3 门窗热工设计基本知识
8.3.3 遮阳措施
图8-27 光伏遮阳示意图
