第十三章 工业建筑概论

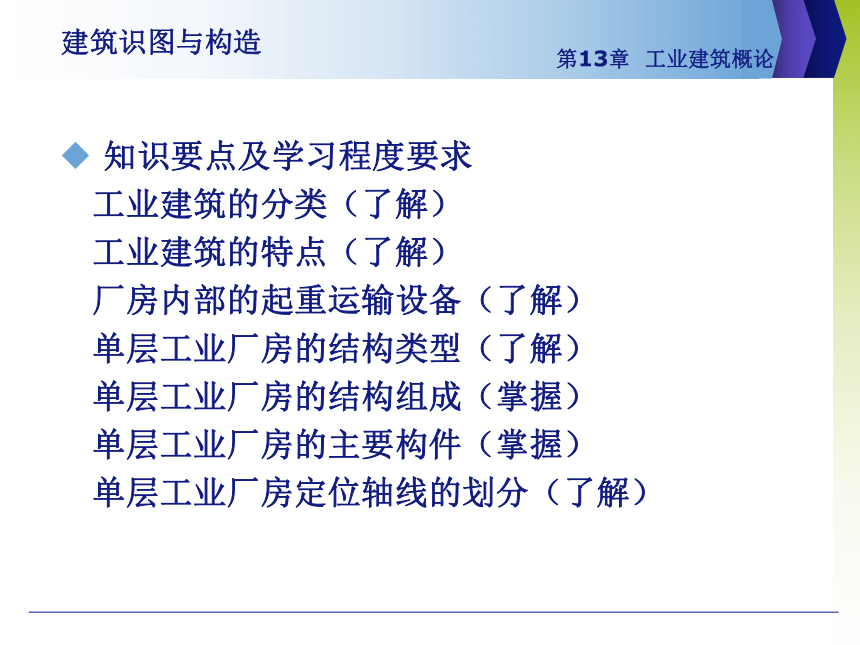

知识要点及学习程度要求
工业建筑的分类（了解）
工业建筑的特点（了解）
厂房内部的起重运输设备（了解）
单层工业厂房的结构类型（了解）
单层工业厂房的结构组成（掌握）
单层工业厂房的主要构件（掌握）
单层工业厂房定位轴线的划分（了解）

建筑识图与构造
第13章 工业建筑概论

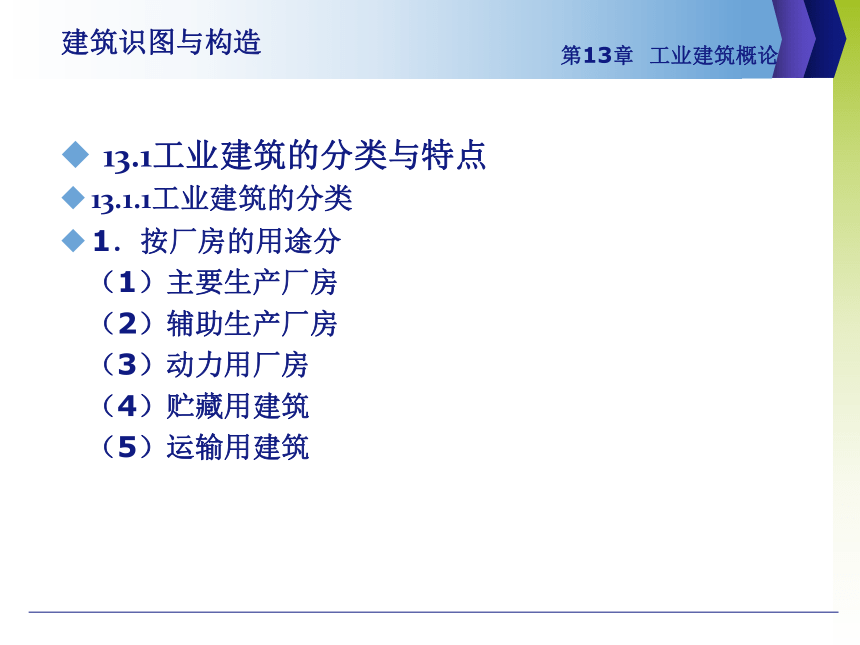

13.1工业建筑的分类与特点
13.1.1工业建筑的分类
1．按厂房的用途分
（1）主要生产厂房
（2）辅助生产厂房
（3）动力用厂房
（4）贮藏用建筑
（5）运输用建筑
建筑识图与构造

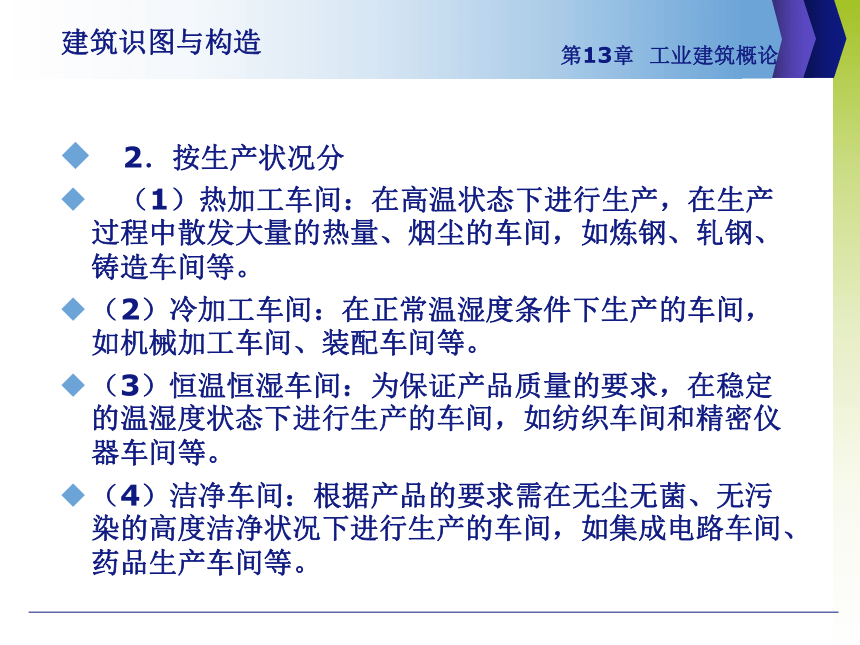

2．按生产状况分
（1）热加工车间：在高温状态下进行生产，在生产过程中散发大量的热量、烟尘的车间，如炼钢、轧钢、铸造车间等。
（2）冷加工车间：在正常温湿度条件下生产的车间，如机械加工车间、装配车间等。
（3）恒温恒湿车间：为保证产品质量的要求，在稳定的温湿度状态下进行生产的车间，如纺织车间和精密仪器车间等。
（4）洁净车间：根据产品的要求需在无尘无菌、无污染的高度洁净状况下进行生产的车间，如集成电路车间、药品生产车间等。
建筑识图与构造

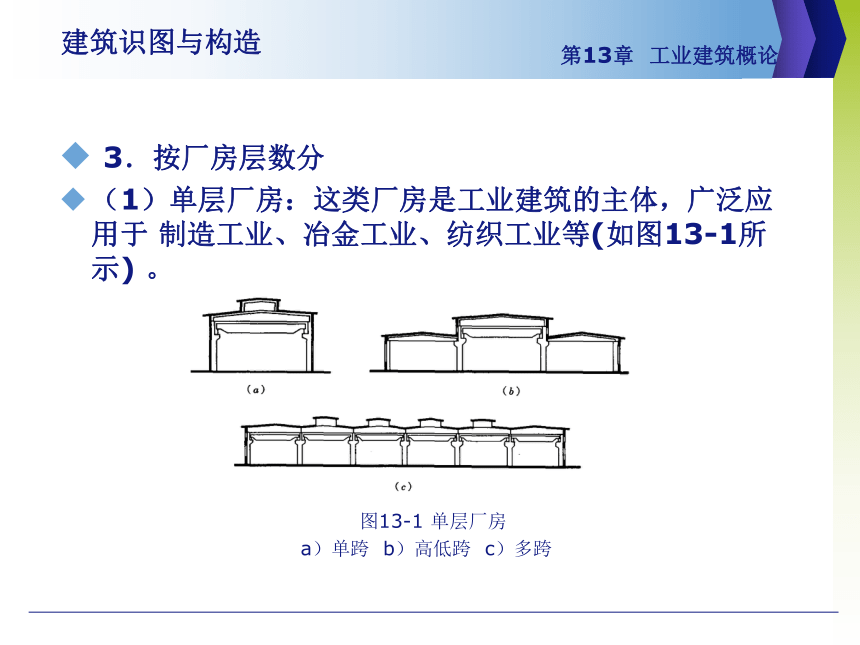

3．按厂房层数分
（1）单层厂房：这类厂房是工业建筑的主体，广泛应用于 制造工业、冶金工业、纺织工业等(如图13-1所示) 。
图13-1 单层厂房
a）单跨 b）高低跨 c）多跨
建筑识图与构造

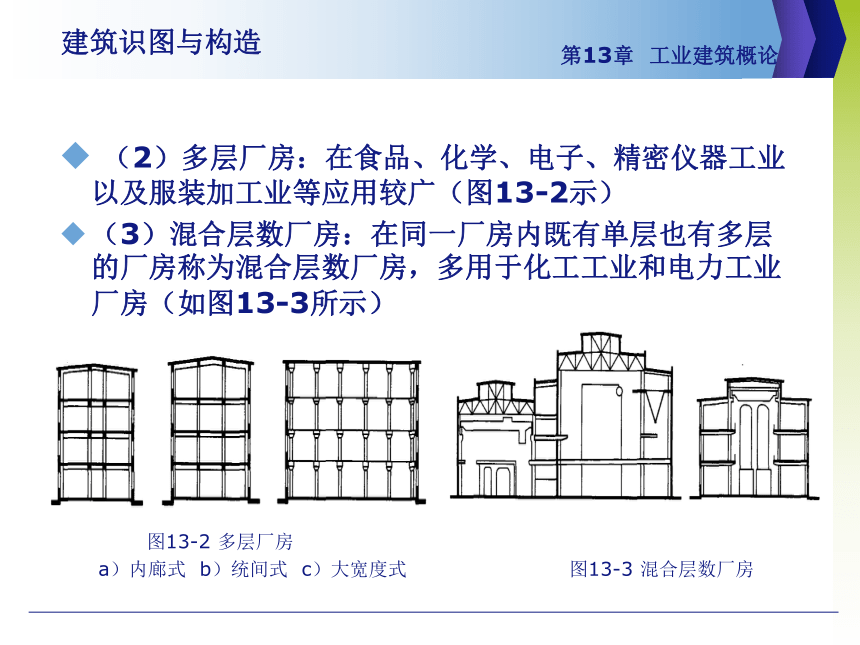

（2）多层厂房：在食品、化学、电子、精密仪器工业以及服装加工业等应用较广（图13-2示）
（3）混合层数厂房：在同一厂房内既有单层也有多层的厂房称为混合层数厂房，多用于化工工业和电力工业厂房（如图13-3所示）
图13-2 多层厂房
a）内廊式 b）统间式 c）大宽度式 图13-3 混合层数厂房
建筑识图与构造

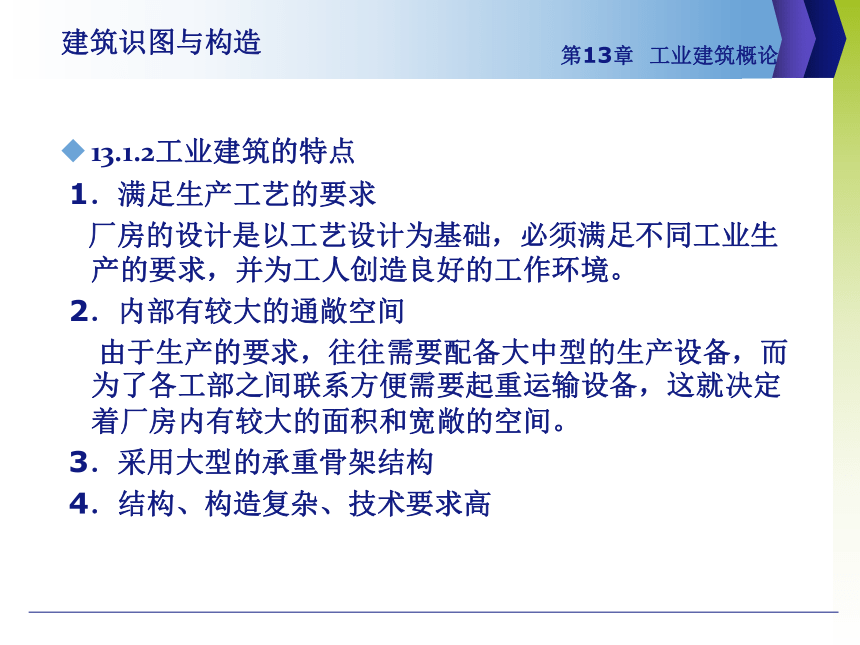

13.1.2工业建筑的特点
1．满足生产工艺的要求
厂房的设计是以工艺设计为基础，必须满足不同工业生产的要求，并为工人创造良好的工作环境。
2．内部有较大的通敞空间
由于生产的要求，往往需要配备大中型的生产设备，而为了各工部之间联系方便需要起重运输设备，这就决定着厂房内有较大的面积和宽敞的空间。
3．采用大型的承重骨架结构
4．结构、构造复杂、技术要求高
建筑识图与构造

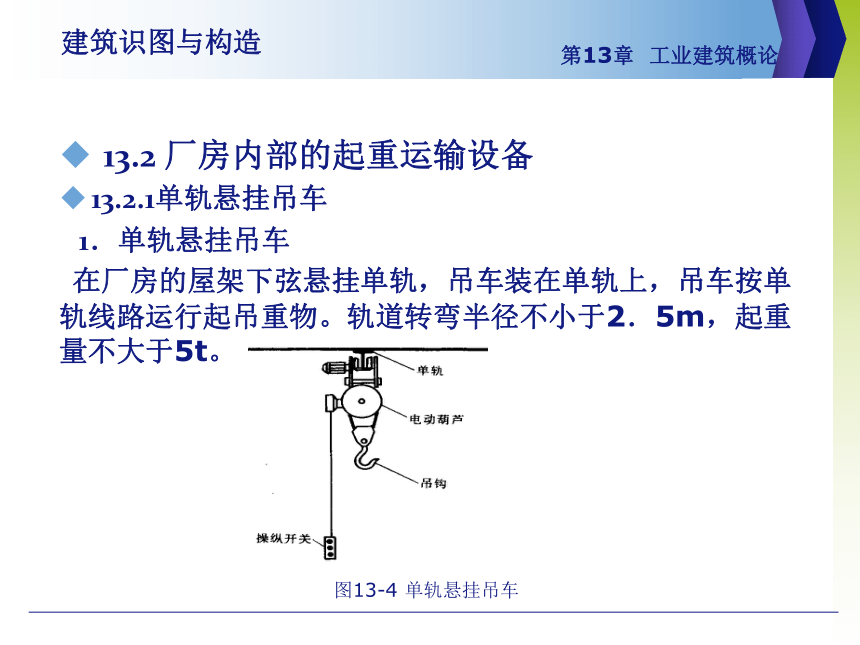

13.2 厂房内部的起重运输设备
13.2.1单轨悬挂吊车
1．单轨悬挂吊车
在厂房的屋架下弦悬挂单轨，吊车装在单轨上，吊车按单轨线路运行起吊重物。轨道转弯半径不小于2．5m，起重量不大于5t。
图13-4 单轨悬挂吊车
建筑识图与构造

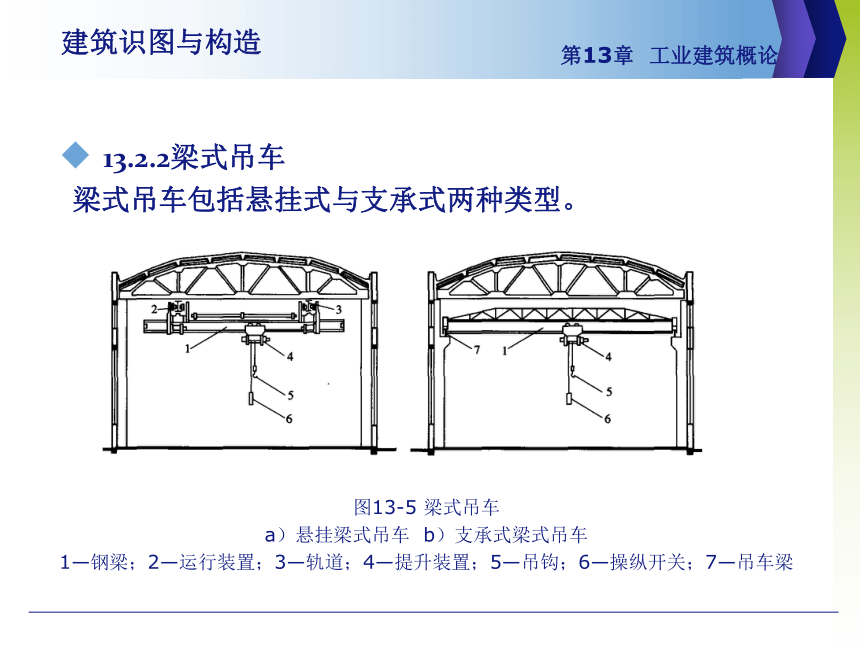

13.2.2梁式吊车
梁式吊车包括悬挂式与支承式两种类型。
a） b）
图13-5 梁式吊车
a）悬挂梁式吊车 b）支承式梁式吊车
1—钢梁；2—运行装置；3—轨道；4—提升装置；5—吊钩；6—操纵开关；7—吊车梁
建筑识图与构造
13.2.3桥式吊车
它是由桥架和起重行车(或称小车)组成。
图13-6 桥式吊车
1—吊车司机室 2—吊车轮 3—桥架 4—起重小车 5—吊车梁 6—电线 7—吊钩
建筑识图与构造
13.3 单层工业厂房结构类型和组成
图13-7 单层厂房结构主要荷载示意
建筑识图与构造
13.3.1单层厂房的结构类型
1．单层厂房结构按其承重结构的材料来分
单层工业厂房按承重结构的材料不同可分为：墙承重结构、钢筋混凝土结构和钢结构等类型。
2 ．单层厂房按其主要承重结构的型式分
单层工业厂房按结构的承重方式分：墙承重结构和骨架承重结构两类。
图13-8 砖承重结构
建筑识图与构造
图13-9 装配式钢筋混凝土排架结构 图13-10 钢结构工业建筑
建筑识图与构造
13.3.2单层厂房的结构组成
我国单层工业厂房一般采用的结构体系是装配式钢筋混凝土排架结构。
1．承重构件
我国单层工业厂房的结构体系是装配式钢筋混凝土排架结构，承重构件有：排架柱、基础、屋架、屋面板、吊车梁、基础梁、连系梁、支撑系统、抗风柱
2 ．围护构件
对于排架结构来讲，以上所有构件中，屋架、排架柱和基础，是最主要的结构构件。这三种主要承重构件，通过不同的连接方式，形成具有较强刚度和抗震能力的厂房结构体系。
建筑识图与构造
13.3.3单层厂房的主要构件
我国单层工业厂房一般采用的结构体系是装配式钢筋混凝土排架结构。
1．基础及基础梁
基础支承厂房上部结构的全部重量，然后传递到地基中去，因此基础起着承上传下的作用，是厂房结构中的重要构件之一。
（1）现浇柱下基础
（2）预制柱下基础
（3）基础梁
建筑识图与构造
2．柱及柱间支撑
（1）柱的形式与构造
1) 排架柱 2)柱的预埋件
a） b） c） d） e） 图13-17 柱的预埋件
图13-16 预制钢筋混凝土柱
a）矩形柱 b）工字形柱 c）平腹杆双肢柱 d）斜腹杆双肢柱 e）双肢管柱
建筑识图与构造
3) 抗风柱
a） b）
图13-18 抗风柱与屋架的连接
a）一般情况下采用 b）厂房下沉较大时采用
建筑识图与构造
（2）柱间支撑
柱间支撑的作用是提高厂房的纵向刚度和稳定性，并保证结构构件在安装和使用阶段的稳定和安全，同时起到传递水平荷载或地震荷载的作用。
图13-19 柱间支撑形式
建筑识图与构造
3．吊车梁
（1）吊车梁的类型：吊车梁的形式很多，吊车梁按截面形式分，有等截面的T形、工字形吊车梁和变截面的鱼腹式等吊车梁。
（2）吊车梁与柱的连接
图13-20 吊车梁与柱的连接
建筑识图与构造
（3）吊车轨道的安装与车挡
a） b）
图13-21 吊车轨道与吊车梁的连接 图13-22 车挡
a）中型吊车轨道 b）轻型吊车轨道
建筑识图与构造
4．连系梁与圈梁
连系梁是柱与柱之间在牛腿上预埋的纵向水平连系构件，同时它还承担着上部墙体的荷载。支承在排架柱外伸的牛腿上，并通过螺栓或焊接与柱子连结（如图10-23所示）。
a） b） c）
图13-23 连系梁与柱的连接 图13-24 外墙、封墙联系梁与圈梁的位置
a）断面形 b）预制钢板电焊 c）预制螺栓连接
建筑识图与构造
5．屋盖结构
屋盖结构的作用是为了防御自然界的风、雨、雪、太阳辐射和冬季低温对工业厂房的影响，承受屋顶上的风、雪荷载和屋顶自重。
（1）单层厂房的结构形式：目前屋盖结构形式大致可分为有檩体系和无檩体系两种。
图13-25有檩体系屋盖 图13-26 无檩体系屋盖
建筑识图与构造
（2）屋盖承重构件
1）屋架或屋面梁：屋架(或屋面梁)是屋盖结构的主要承重构件，它直接承受屋面荷载及安装在屋架上的顶棚、悬挂吊车、天窗架和其他工艺设备的重量。
2）屋架与柱的连接方法：有焊接和螺栓连接两种。
3) 屋架托架：当厂房全部或局部柱距为12m或12m以上而屋架间距仍保持6m时，需在12m柱距间设置托架来支承中间屋架，通过托架将屋架上的荷载传递给柱子。
建筑识图与构造
（3）屋盖的覆盖构件
1) 屋面板
目前，厂房中应用较多的是预应力混凝土屋面板(又称预应力混凝土大型屋面板)，其外形尺寸常用的是1．5m×6m。
2) 天沟板
天沟板宽度是随屋架跨度和排水方式而确定的.
3)檩条
檩条起着支承槽瓦或小型屋面板等作用，并将屋面荷载传给屋架。
建筑识图与构造
13.4 单层工业厂房的柱网
13．4．1 柱网尺寸
柱子纵向定位轴线间的距离称为跨度，横向定位轴线的距离称为柱距。柱网尺寸的确定，实际上就是确定厂房的跨度和柱距（如图13-33所示）。
图13-33 跨度和柱距示意图
建筑识图与构造
1．跨度
单层厂房的跨度在18m以下时，应采用扩大模数30M数列，即9m、12m、15m、18m；在18m以上时，应采用扩大模数60M数列，既 24m、30m、36m．．．．．．
2．柱距
单层厂房的柱距应采用扩大模数60M数列，根据我国情况，采用钢筋混凝土或钢结构时，常采用6m柱距，有时也可采用12m柱距.
建筑识图与构造
13.5 单层工业厂房的剖面高度
1．厂房高度的确定
厂房高度是指地面至屋架（屋面梁）下表面的垂直距离。
图13-34 单层厂房高度示意
建筑识图与构造
