第12章变形缝
学习目标
知识目标
了解变形缝的概念和分类；了解三种变形缝的基本构造要求
能力目标
能够识读变形缝
素质目标
具有严谨细致的职业素养

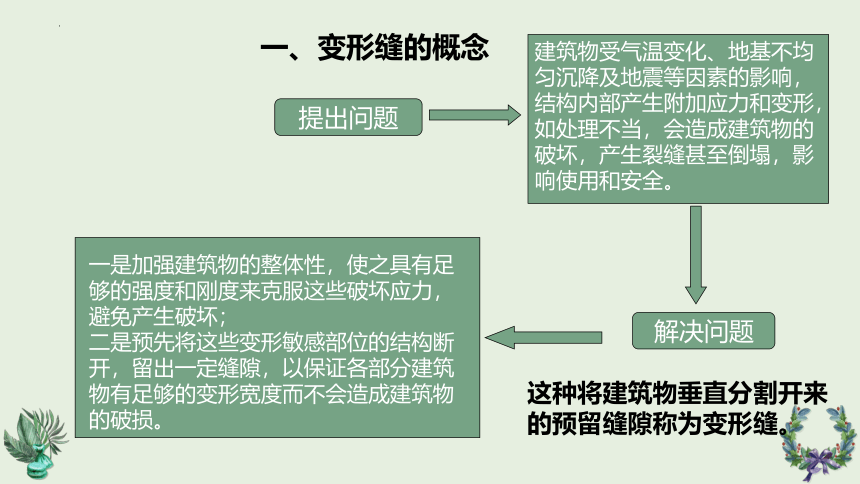

提出问题
建筑物受气温变化、地基不均匀沉降及地震等因素的影响，结构内部产生附加应力和变形，如处理不当，会造成建筑物的破坏，产生裂缝甚至倒塌，影响使用和安全。
解决问题
一是加强建筑物的整体性，使之具有足够的强度和刚度来克服这些破坏应力，避免产生破坏；
二是预先将这些变形敏感部位的结构断开，留出一定缝隙，以保证各部分建筑物有足够的变形宽度而不会造成建筑物的破损。
这种将建筑物垂直分割开来的预留缝隙称为变形缝。
一、变形缝的概念

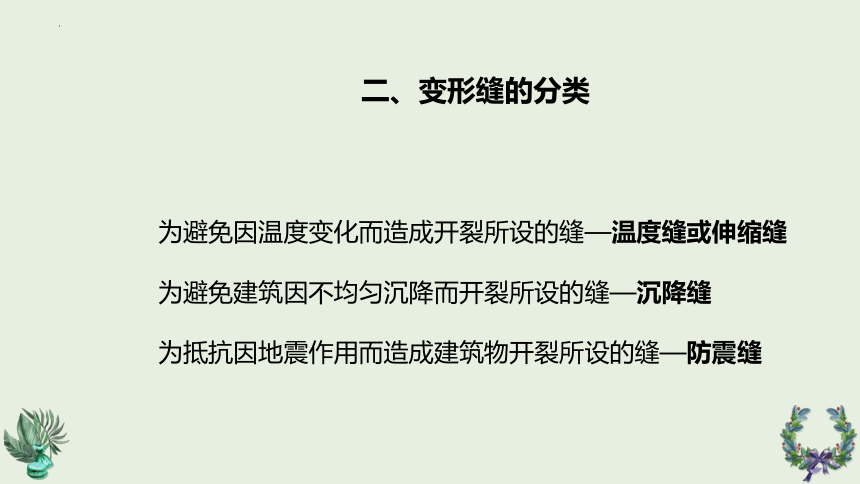

二、变形缝的分类
为避免因温度变化而造成开裂所设的缝—温度缝或伸缩缝
为避免建筑因不均匀沉降而开裂所设的缝—沉降缝
为抵抗因地震作用而造成建筑物开裂所设的缝—防震缝

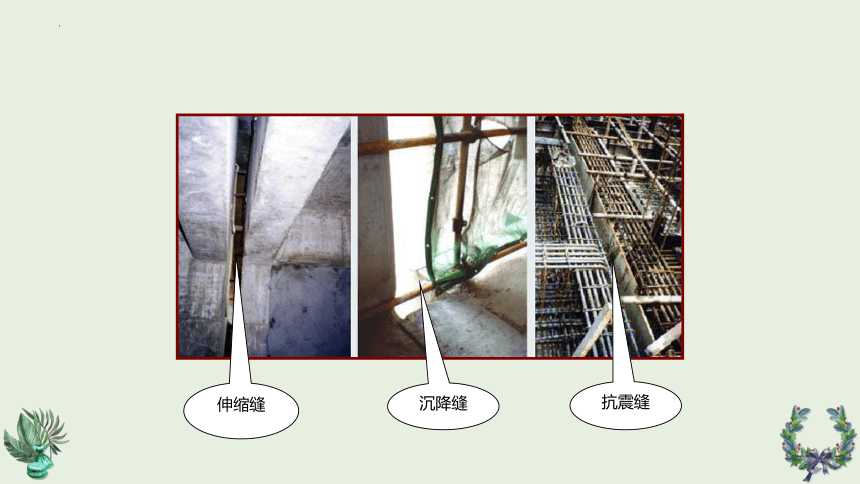

伸缩缝
沉降缝
抗震缝
三、伸缩缝

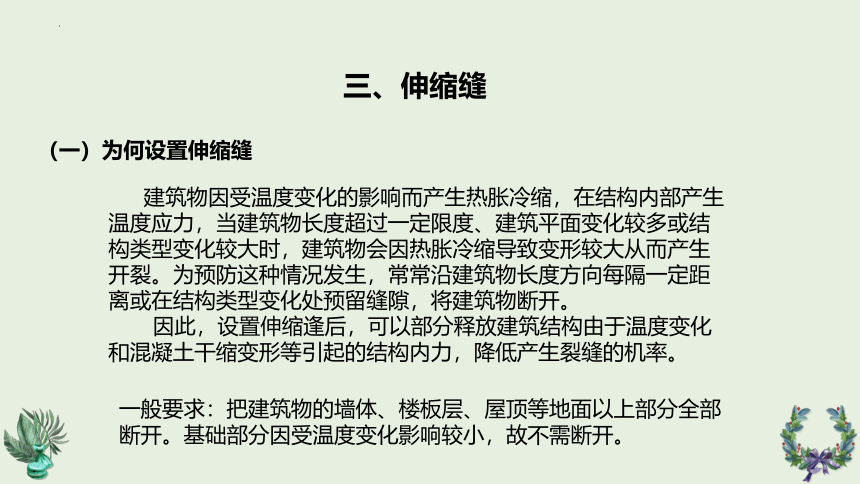

（一）为何设置伸缩缝
建筑物因受温度变化的影响而产生热胀冷缩，在结构内部产生温度应力，当建筑物长度超过一定限度、建筑平面变化较多或结构类型变化较大时，建筑物会因热胀冷缩导致变形较大从而产生开裂。为预防这种情况发生，常常沿建筑物长度方向每隔一定距离或在结构类型变化处预留缝隙，将建筑物断开。
因此，设置伸缩逢后，可以部分释放建筑结构由于温度变化和混凝土干缩变形等引起的结构内力，降低产生裂缝的机率。
一般要求：把建筑物的墙体、楼板层、屋顶等地面以上部分全部断开。基础部分因受温度变化影响较小，故不需断开。
（二）伸缩缝的节点构造
(1)墙体伸缩缝构造

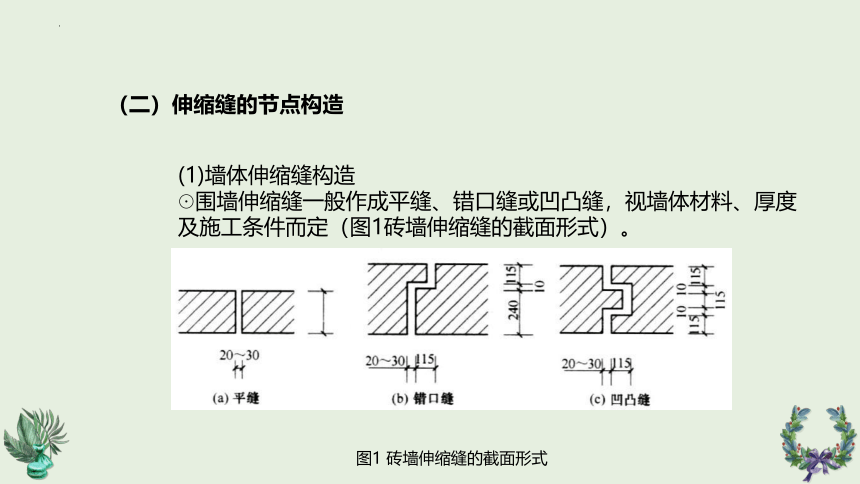

☉围墙伸缩缝一般作成平缝、错口缝或凹凸缝，视墙体材料、厚度及施工条件而定（图1砖墙伸缩缝的截面形式）。
图1 砖墙伸缩缝的截面形式
☉建筑物外墙和内墙伸缩缝构造处理（图2）。
☉原则：所有填缝及盖缝材料和构造应保证结构在水平方向自由伸缩而不产生破裂。
图2 砖墙伸缩缝构造
四、沉降缝
（一）沉降缝的设置
◎沉降缝：是为了预防建筑物各部分由于不均匀沉降引起的破坏而设置的变形缝。凡属下列情况时均应考虑设置沉降缝。
在工程设计时，应尽可能通过合理的选址、地基处理、建筑体型的优化、结构选型和计算方法的调整及施工程序上的配合来避免或克服不均匀沉降，从而达到不设或尽量少设沉降缝的目的。
（二）沉降缝的设置位置
☉同一建筑物相邻部分的高度相差较大或荷载大小相差悬殊及结构形式变化之处，易导致地基沉降不均匀时；
☉当建筑物各部分相邻基础的形式、宽度及埋置深度相差较大，造成基础底部压力有很大差异，易形成不均匀沉降时（图3）；
☉当建筑物建造在不同地基上，且难于保证均匀沉降时；
☉建筑物体形比较复杂，连接部位又比较薄弱时；
☉新建建筑物与原有建筑物紧相毗连时。
图3 沉降缝的设置部位示意图
（三）沉降缝的构造特点
☉应满足建筑物各部分在垂直方向的自由沉降变形，应将建筑物从基础到屋顶全部断开。
☉应兼顾伸缩缝的构造，故在构造设计时应满足伸缩和沉降双重要求。
☉墙体沉降缝盖缝条应满足水平伸缩和垂直沉降变形的要求（图4）。
图4 墙体沉降缝的构造
五、防震缝
◎防震缝是为了防止建筑物各部分在地震时相互撞击引起破坏而设置的缝隙。
在有可能因地震作用引起断裂的部位设缝，将建筑物划分为简单、规则、均一的单元，从而减少地震的破坏作用。
（一）防震缝的设置
五、防震缝
设置条件：
1．多层砌体结构房屋
◎应重点考虑采用整体刚度较好的横墙承重或纵横墙混合承重的结构体系、在设防烈度为8度和9度地区，有下列情况之一时宜设防震缝。
☉建筑立面高差在6米以上；
☉建筑物有错层且错层楼板高差较大；
☉建筑物相邻部分结构刚度、质量差别较大。
2.高层钢筋混凝土结构房屋
☉高层建筑高度大，地震影响更加严重。设计应避免设缝，以提高整体性，当必须设缝时，则需考虑相邻结构在地震作用下的结构变形，平移所引起的最大侧向位移。
3.对于钢筋混凝土结构的建筑物，遇到下列情况时宜设防震缝
（1）建筑平面不规则且无加强措施
（2）建筑有较大错层时
（3）各部分结构的刚度或荷载相差悬殊且未采取有效措施时
（4）地基不均匀，各部分沉降差过大，需设置沉降缝时
（5）建筑物长度较大，需设置伸缩缝时
（二）防震缝的构造要求
1.基础以上断开，基础可不断开。
2.缝的两侧设置墙体或双柱或，一柱一墙，使各部分封闭并具有较好的刚度。
3.防震缝应同伸缩缝和沉降缝协调布置，做到一缝多用。
注意事项：
☉防震缝应与伸缩缝和沉降缝统一布置，并满足抗震的设计要求。
☉一般情况，防震缝的基础可不分开，但在平面复杂的建筑中，或者建筑相邻部分刚度差别很大时，基础将被分开。另外，按沉降缝要求的防震缝也应将基础分开。
☉防震缝不应做企口缝或错口缝，同时因缝隙较宽，构造上更应注意盖缝的牢固性，适应变形的能力，以及防风、防水等措施。
六、变形缝的比较
1.伸缩缝：主要考虑建筑上部的变形，缝宽最小。
2.沉降缝：主要考虑垂直方向的变形，但缝两侧建筑在沉降过程中可能发生微量倾斜，因而缝较伸缩缝宽，且宽度随建筑物高度的增加而加大。
3.防震缝：考虑地震时建筑物的摇摆，缝最宽。
在抗震设防地区，设缝的宽度均按防震缝设计。
