第十一章 门窗

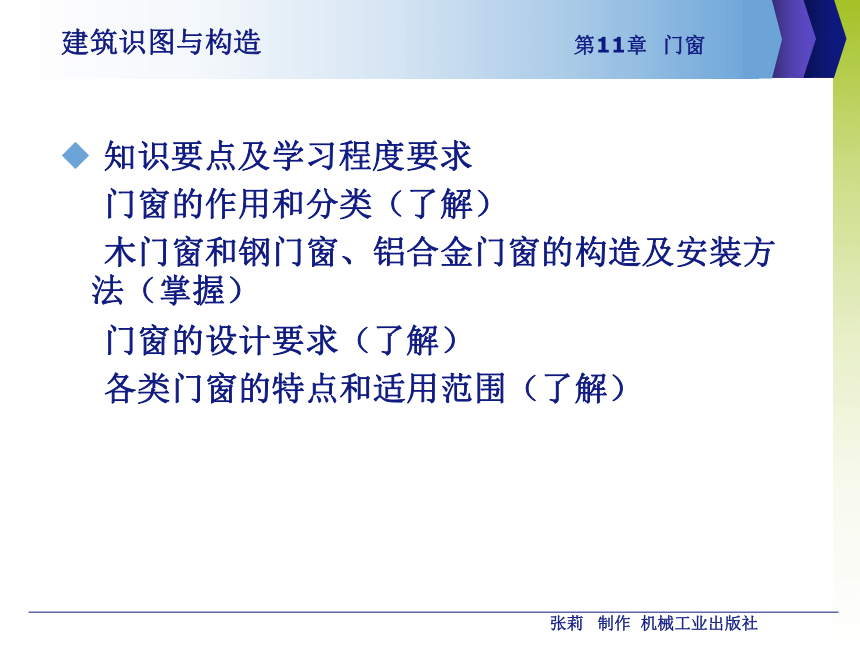

知识要点及学习程度要求
门窗的作用和分类（了解）
木门窗和钢门窗、铝合金门窗的构造及安装方 法（掌握）
门窗的设计要求（了解）
各类门窗的特点和适用范围（了解）
建筑识图与构造
第11章 门窗
张莉 制作 机械工业出版社
11.1门窗的形式与尺度
11.1.1 门窗的作用
门窗都是房屋建筑中的围护构件。
门作用主要是交通联系，并兼采光和通风；
窗的作用主要是采光、通风及眺望。

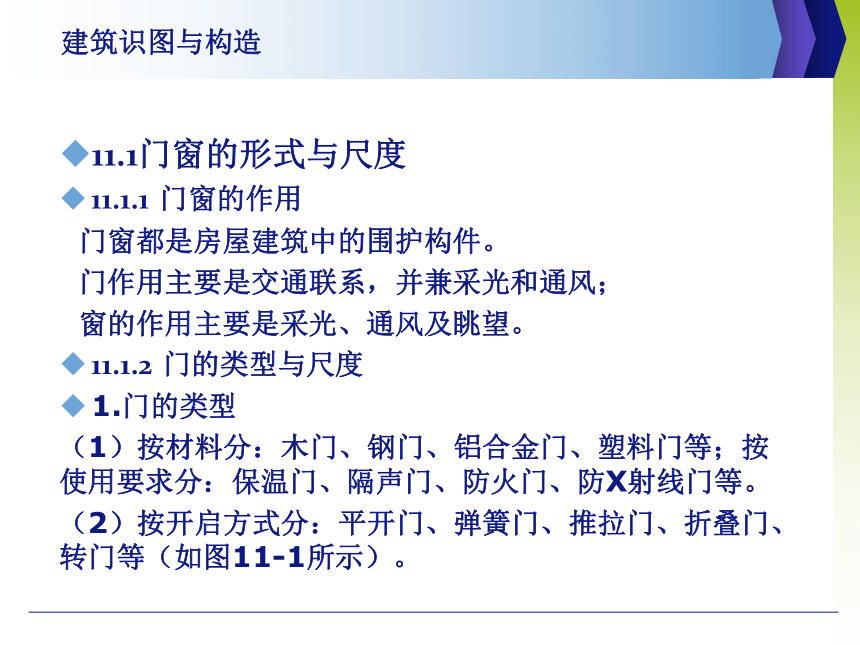

11.1.2 门的类型与尺度
1.门的类型
（1）按材料分：木门、钢门、铝合金门、塑料门等；按使用要求分：保温门、隔声门、防火门、防X射线门等。

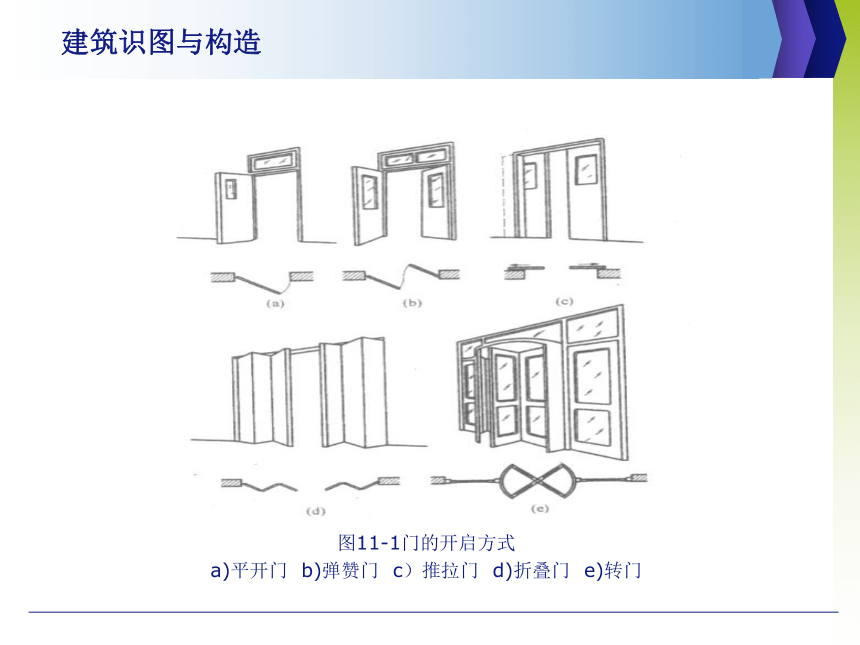

（2）按开启方式分：平开门、弹簧门、推拉门、折叠门、转门等（如图11-1所示）。
建筑识图与构造
图11-1门的开启方式
a)平开门 b)弹赞门 c）推拉门 d)折叠门 e)转门
建筑识图与构造
2．门的尺度

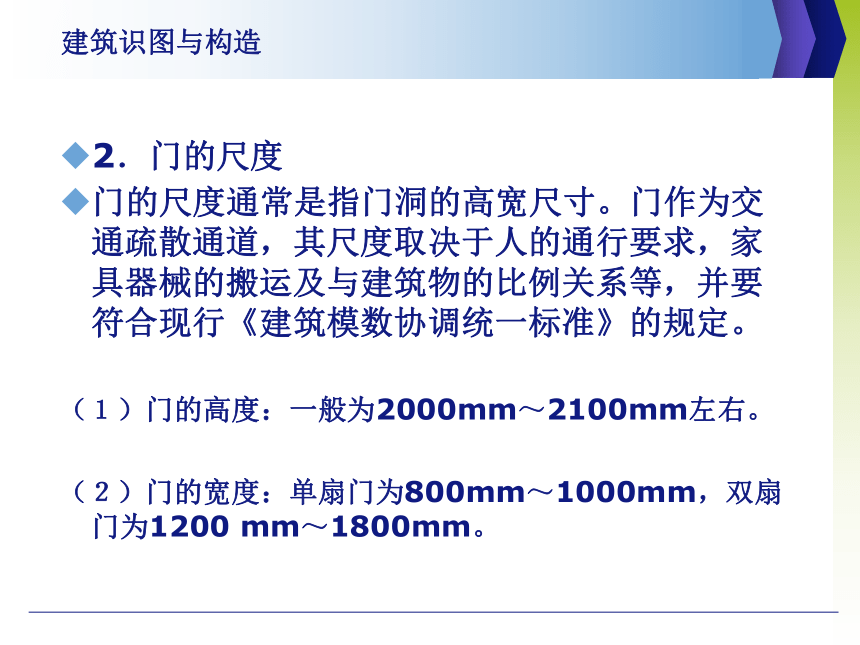

门的尺度通常是指门洞的高宽尺寸。门作为交通疏散通道，其尺度取决于人的通行要求，家具器械的搬运及与建筑物的比例关系等，并要符合现行《建筑模数协调统一标准》的规定。
（１）门的高度：一般为2000mm～2100mm左右。
（２）门的宽度：单扇门为800mm～1000mm，双扇门为1200 mm～1800mm。
建筑识图与构造
11.1.3窗的类型与尺度
1.窗的类型

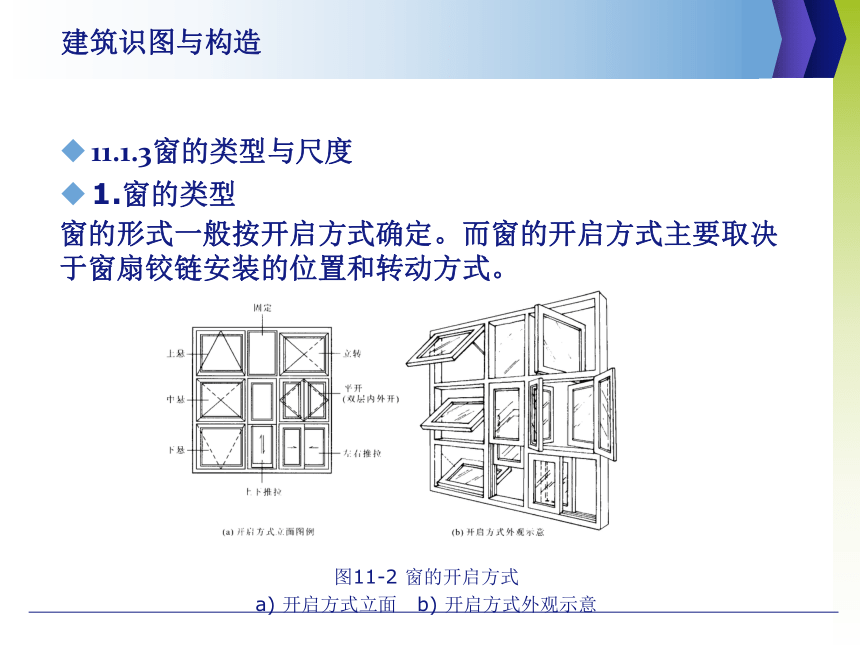

窗的形式一般按开启方式确定。而窗的开启方式主要取决于窗扇铰链安装的位置和转动方式。
图11-2 窗的开启方式
a) 开启方式立面 b) 开启方式外观示意
建筑识图与构造
2．窗的尺度

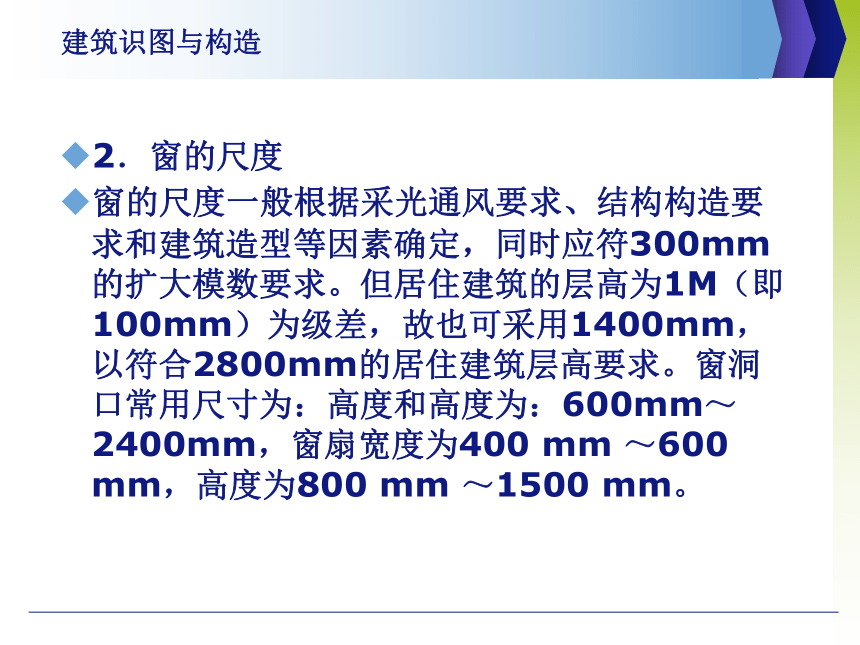

窗的尺度一般根据采光通风要求、结构构造要求和建筑造型等因素确定，同时应符300mm的扩大模数要求。但居住建筑的层高为1M（即100mm）为级差，故也可采用1400mm，以符合2800mm的居住建筑层高要求。窗洞口常用尺寸为：高度和高度为：600mm～2400mm，窗扇宽度为400 mm ～600 mm，高度为800 mm ～1500 mm。
建筑识图与构造
11.1.4门窗的组成
1.门的组成

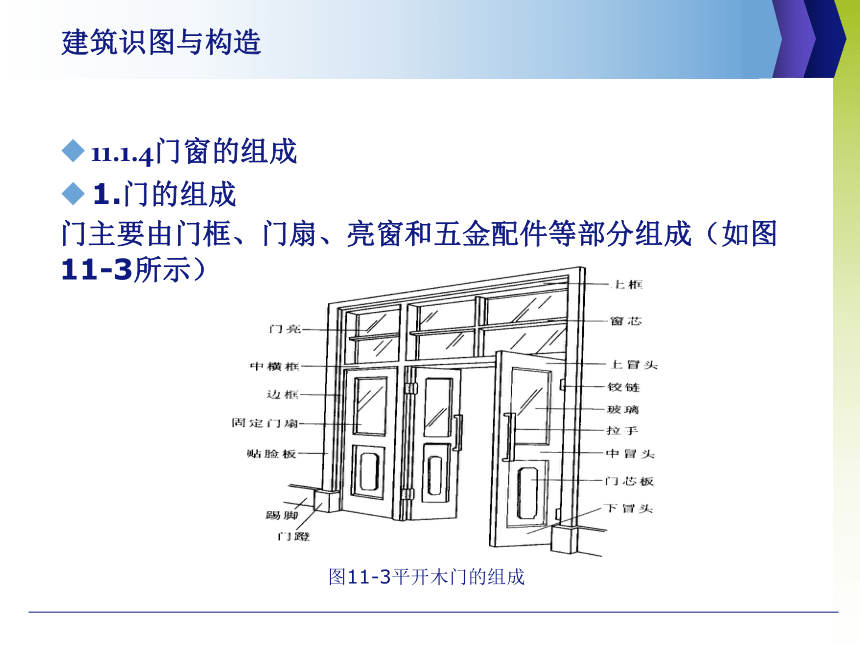

门主要由门框、门扇、亮窗和五金配件等部分组成（如图11-3所示）。
图11-3平开木门的组成
建筑识图与构造
2.窗的组成

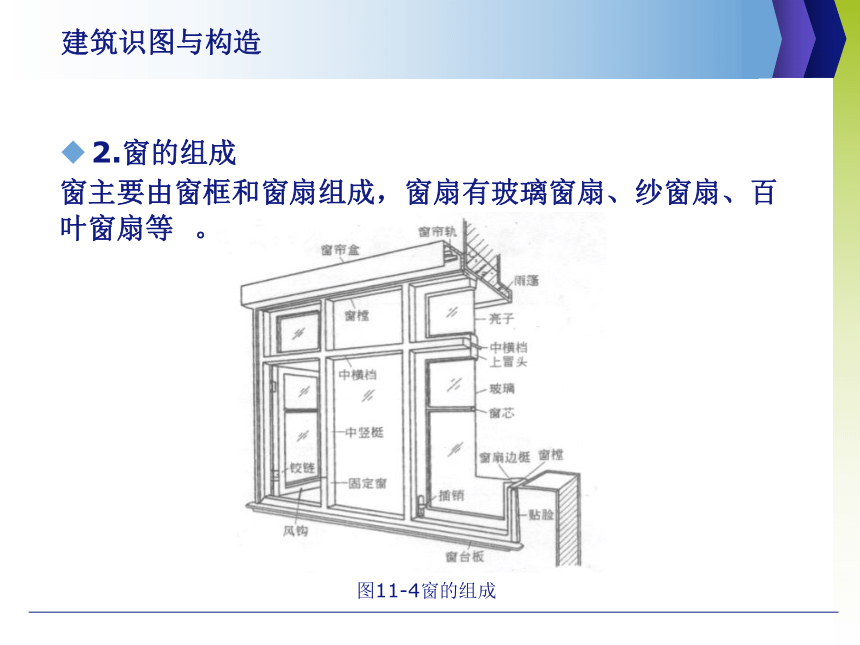

窗主要由窗框和窗扇组成，窗扇有玻璃窗扇、纱窗扇、百叶窗扇等 。
图11-4窗的组成
建筑识图与构造
11.2平开木门窗的构造
11.2.1平开木窗的构造
1.窗框：主要由上框、下框、边框及中横框等组成，
2．窗扇：由上冒头、下冒头、边梃及窗芯等组成
3．窗的五金
图11-5 窗扇的组成 图11-6 窗的五金
建筑识图与构造
4．木窗的安装
施工时窗框的安装有立口和塞口两种。
1）立口：立口安装是在墙砌至窗台高度时先安装窗框并进行临时固定，然后再砌墙。
图11-11窗的立口构造
a) 立口窗框构造 b) 立口窗框安装
建筑识图与构造
2）塞口：塞口安装是在砌墙时先留出窗洞，预留洞口应比窗框外缘尺寸多出20 mm～30mm，之后再安装窗框。
图11-8窗的塞口构造
a) 窗框塞口安装 b) 窗框塞口构造
建筑识图与构造
11.2.1平开木门的构造
1.门框：门框一般由上框和边框组成。
图11-10门框的组成
建筑识图与构造
2.门扇
11-11 镶板门构造图 11-12夹板门
a) 立面图 b) 构造示意 a) 立面图 b) 构造示意
建筑识图与构造
3．门框安装
门框的安装跟窗框的安装一样，根据施工方式不同分为塞口和立口两种方式（图11-13所示）。
图11-13门框的安装方式
a）塞口；b）立口
建筑识图与构造
11.3金属门窗的构造
11.3.1钢门窗
钢门窗是用型钢或薄壁空腹型钢在工厂制作而成。
1．钢门窗材料
图11-14实腹式钢窗构造 图11-15空腹式钢窗构造
建筑识图与构造
2.钢门窗框的安装方法
门窗框与洞口四周的连接方法主要有两种：
（1）在砖墙洞口两侧预留孔洞，将钢门窗的燕尾形铁脚埋入洞中，用砂浆窝牢。
（2）在钢筋混凝土过梁或混凝土墙体内则先预埋铁件，将钢窗的Z形铁脚焊在预埋钢板上（如图11-16所示）。
图11-16钢门窗与墙的连接
图11-16钢门窗与墙的连接
建筑识图与构造
11.4其他门窗的构造
11.4.1铝合金门窗
1．铝合金门窗的特点
（1）自重轻。
（2）性能好。
（3）耐腐蚀、坚固耐用。
（4）色泽美观。
2．铝合金门窗安装
铝合金门窗是表面处理过的铝材经下料、打孔、铣槽、攻丝等加工，制作成门窗框料的构件，然后与连接件、密封件、开闭五金件一起组合装配成门窗。
建筑识图与构造
11.4.2塑钢门窗
图11-19平开单玻塑钢窗构造
建筑识图与构造
11.5特殊门窗的构造
11.5.1特殊门
1．自动门
自动门结构精巧、布局紧凑、运行噪声小、开闭平稳、有遇障碍自动停机功能，安全可靠，主要用于人流量大、出入频繁的公共建筑，如宾馆、饭店、大厦、车站、空港、医院、商场、高级净化车间、计算机房等。
2．卷帘门窗
卷帘门窗具有造型美观新颖、结构紧凑先进、操作简便、坚固耐用、刚性强、密封性好、不占地面面积、开启灵活方便、防风防尘防火防盗等特点，广泛应用于商业、仓储建筑的启闭，也可用于银行、医院、机关、学校等建筑。
建筑识图与构造
3．防火门
防火门主要用于大型公共建筑和高层建筑。
、、
图11-20钢质防火门构造
建筑识图与构造
4．全玻门
全玻门也称玻璃装饰门，是用12mm以上厚安全玻璃直接做门扇的一种高档门
图11-21 玻璃装饰门形式
1-金属包框 2-固定部分 3- 活动开启扇
建筑识图与构造
5．旋转门
旋转门有铝合金结构和钢质结构两种类型。
6．保温、隔声门
保温门、隔声门：保温门要求门扇具有一定热阻值和门缝密闭处理，故常在门扇两层面板间填以轻质、疏松的材料（如玻璃棉、矿棉等）。隔声门的隔声效果与门扇的材料及门缝的密闭有关，隔声门常采用多层复合结构，即在两层面板之间填吸声材料，如玻璃棉、玻璃纤维板等。
7．防盗门
防盗门又称防撬门。
图11-21 玻璃装饰门形式
1-金属包框 2-固定部分 3- 活动开启扇
建筑识图与构造
11.5.2特殊窗
1．固定式通风高侧窗
能采光，能防雨，能常年进行通风，不需设开关器，构造较简单，管理和维修方便，多在工业建筑中采用。
2．防火窗
防火窗必须采用钢窗或塑钢窗，镶嵌铅丝玻璃以免破裂后掉下，防止火焰窜人室内或窗外。
3．保温窗、隔声窗
保温窗常采用双层窗及双层玻璃的单层窗两种。双层窗可内外开或内开、外开。
建筑识图与构造
