断面图的画法
断面图的画法
学习目标

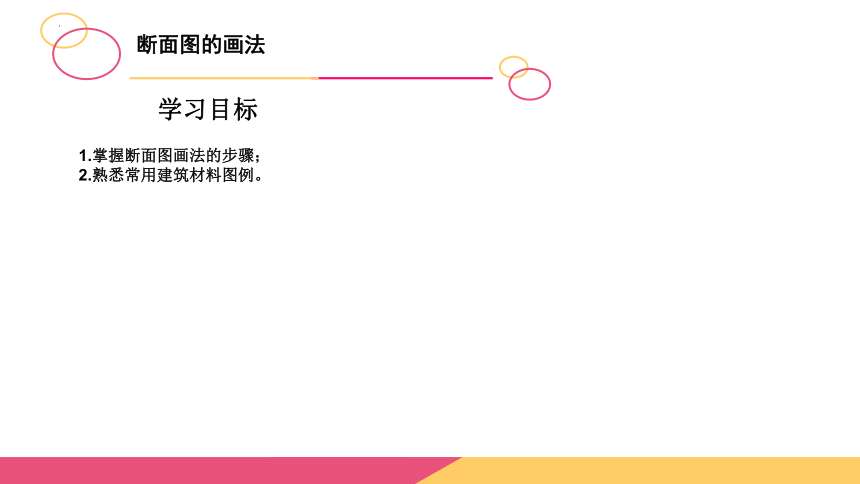

1.掌握断面图画法的步骤;
2.熟悉常用建筑材料图例。
断面图的画法
情景设置

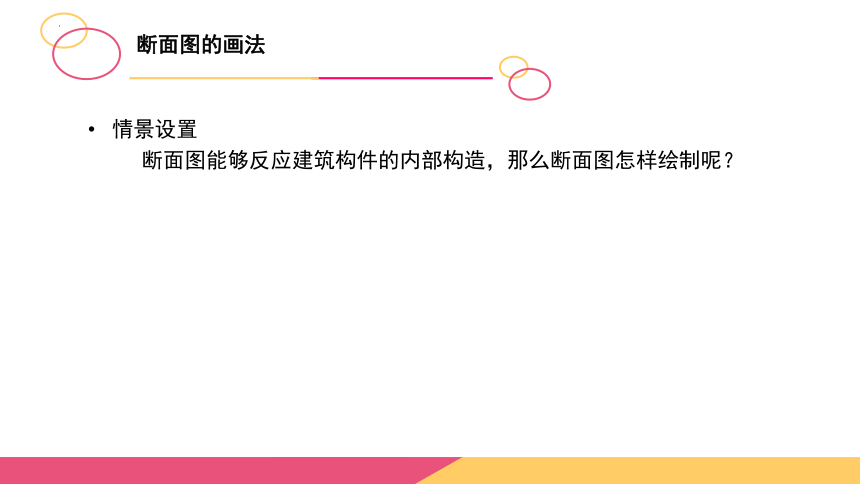

断面图能够反应建筑构件的内部构造,那么断面图怎样绘制呢?
断面图的画法
作图步骤

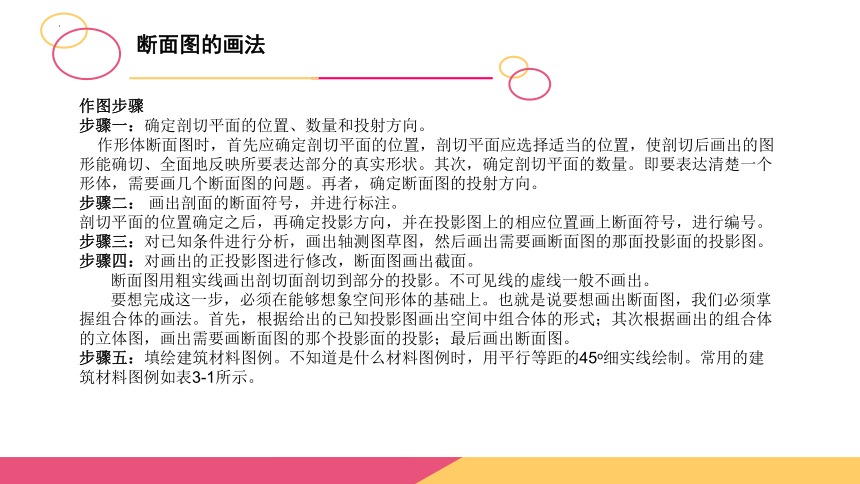

步骤一:确定剖切平面的位置、数量和投射方向。
作形体断面图时,首先应确定剖切平面的位置,剖切平面应选择适当的位置,使剖切后画出的图形能确切、全面地反映所要表达部分的真实形状。其次,确定剖切平面的数量。即要表达清楚一个形体,需要画几个断面图的问题。再者,确定断面图的投射方向。
步骤二: 画出剖面的断面符号,并进行标注。
剖切平面的位置确定之后,再确定投影方向,并在投影图上的相应位置画上断面符号,进行编号。
步骤三:对已知条件进行分析,画出轴测图草图,然后画出需要画断面图的那面投影面的投影图。
步骤四:对画出的正投影图进行修改,断面图画出截面。
断面图用粗实线画出剖切面剖切到部分的投影。不可见线的虚线一般不画出。
要想完成这一步,必须在能够想象空间形体的基础上。也就是说要想画出断面图,我们必须掌握组合体的画法。首先,根据给出的已知投影图画出空间中组合体的形式;其次根据画出的组合体的立体图,画出需要画断面图的那个投影面的投影;最后画出断面图。

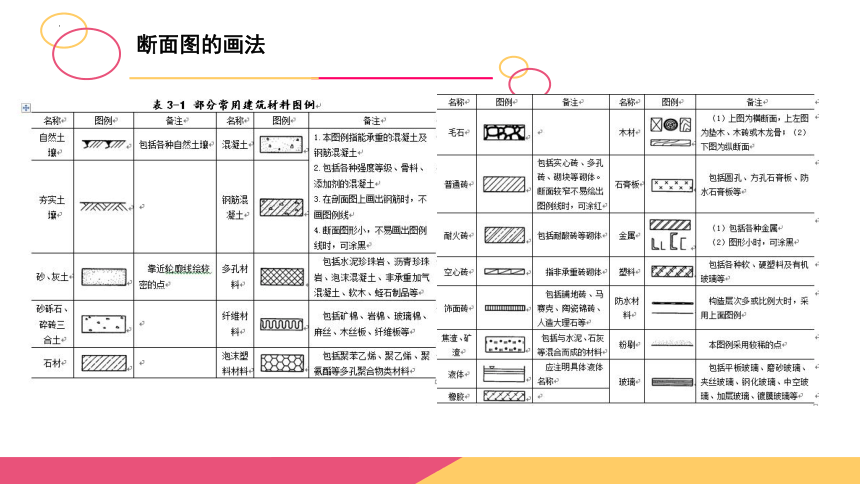

步骤五:填绘建筑材料图例。不知道是什么材料图例时,用平行等距的45o细实线绘制。常用的建筑材料图例如表3-1所示。
断面图的画法

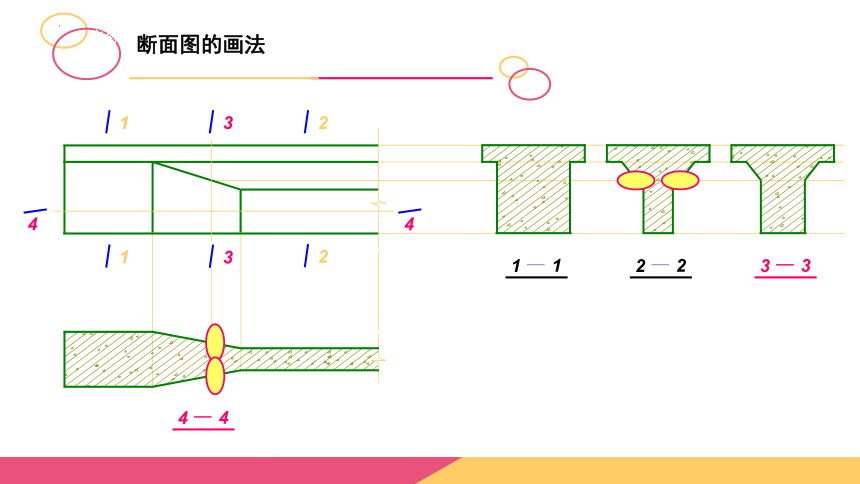

实例五 变截面梁
3
3
2
2
1
1
4
4
1
1
3
3
2
2
4
4
断面图的画法
断面图的画法
重点总结:
断面图画法的步骤
断面图的形成和种类
断面图的形成和种类
学习目标
1.掌握断面图的形成
2. 熟悉断面图的种类
断面图的形成和种类
情景设置
建筑构件形状各异,对于封闭的构件,我们怎样才能知道其内部构造呢?
多面正投影图与轴测图的比较
断面图的形成和种类
一、断面图的形成

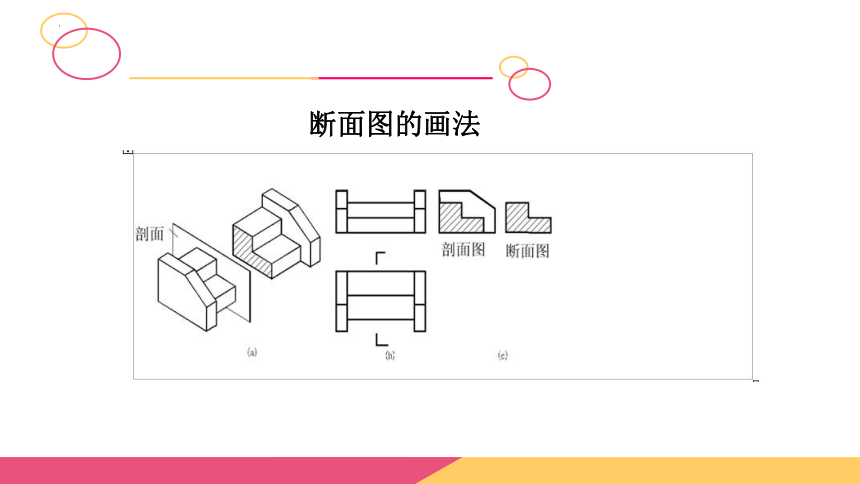

假想用一个平面把物体切开,仅画出剖切平面与物体接触的部分(即切口实形)所得到的图形称为断面图。
多面正投影图与轴测图的比较
断面图的形成和种类
二、断面图的种类
1. 移出断面图
画在视图轮廓线以外的断面图称为移出断面。移出断面的轮廓线用粗实线绘制,配置在剖切平面的延长线上或其他适当的位置。
多面正投影图与轴测图的比较
断面图的形成和种类
2. 中断断面图
断面图画在投影图的中断处。适用于具有单一断面的较长杆件及型钢。
工字钢梁中断断面图
屋架杆件的中断断面图
圆形木头杆件的中断断面图
多面正投影图与轴测图的比较
断面图的形成和种类
3. 重合断面图
画在视图轮廓线以内的断面图称为重合断面图。重合断面图的边界线用细实线表示。当视图中的轮廓线与重合断面的图形重叠时,视图中的轮廓线仍应连续画出,不可间断。
现浇钢筋混凝土楼面的重合断面图
墙面装饰的重合断面图
断面图的形成和种类
重点总结:
断面图的形成
