定位轴线的使用

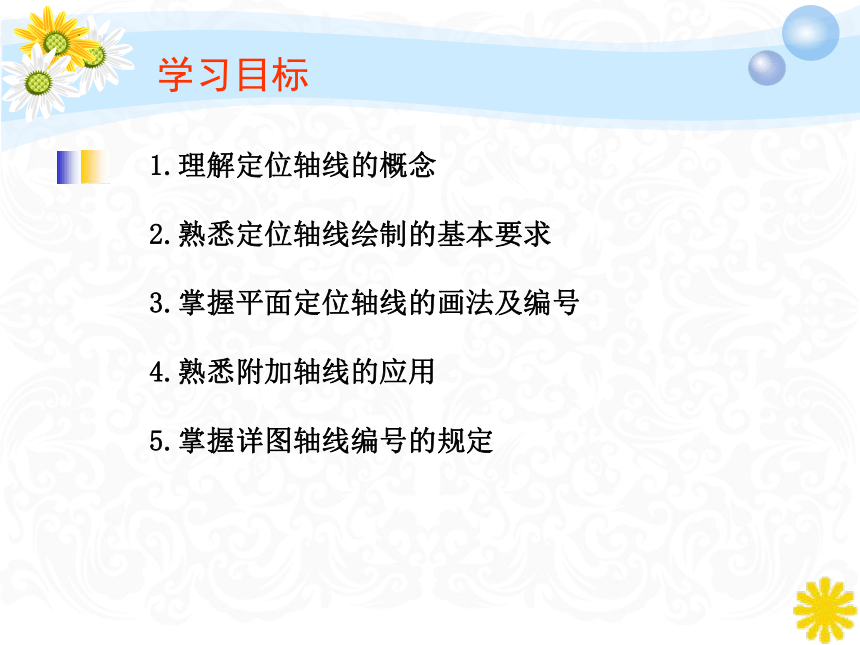

1.理解定位轴线的概念
2.熟悉定位轴线绘制的基本要求
3.掌握平面定位轴线的画法及编号
4.熟悉附加轴线的应用
5.掌握详图轴线编号的规定
学习目标

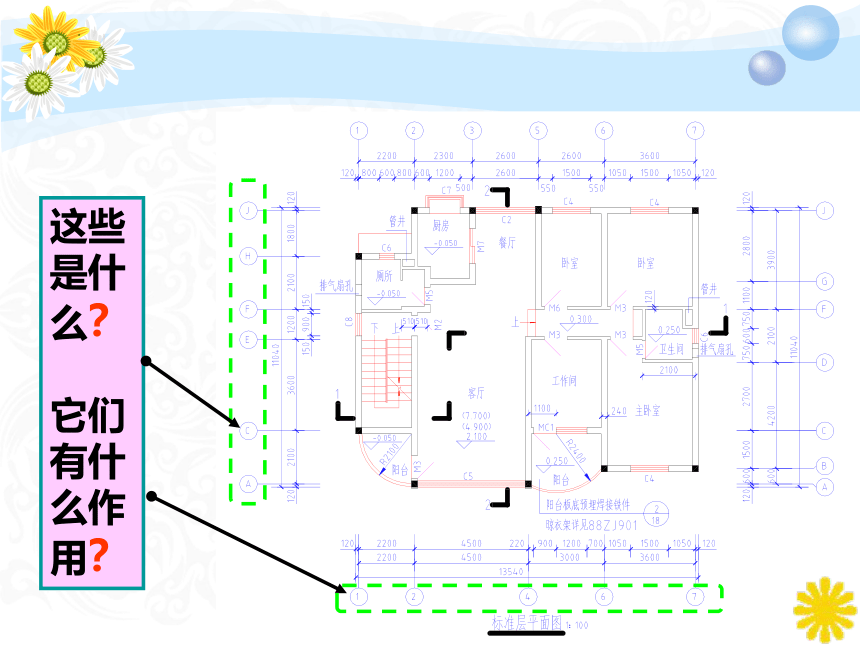

这些是什么？
它们有什么作用？

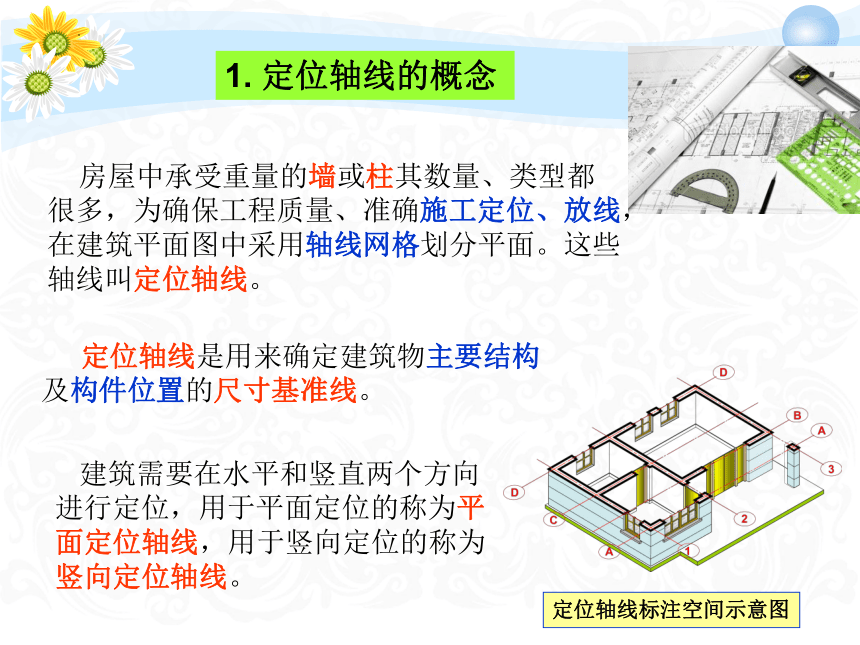

1. 定位轴线的概念
房屋中承受重量的墙或柱其数量、类型都很多，为确保工程质量、准确施工定位、放线，在建筑平面图中采用轴线网格划分平面。这些轴线叫定位轴线。
定位轴线是用来确定建筑物主要结构及构件位置的尺寸基准线。
定位轴线标注空间示意图
建筑需要在水平和竖直两个方向进行定位，用于平面定位的称为平面定位轴线，用于竖向定位的称为竖向定位轴线。

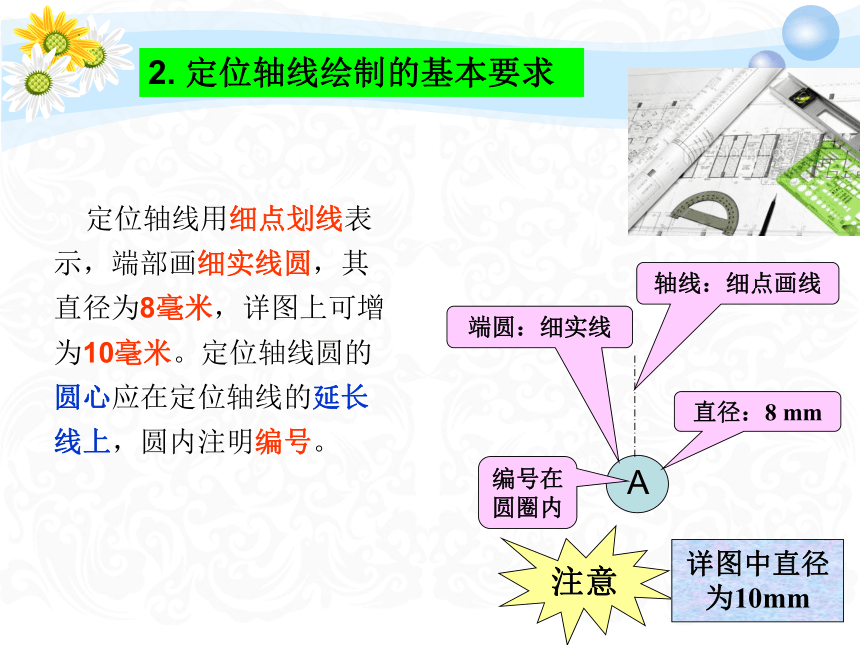

定位轴线用细点划线表示，端部画细实线圆，其直径为8毫米，详图上可增为10毫米。定位轴线圆的圆心应在定位轴线的延长线上，圆内注明编号。
A
轴线：细点画线
端圆：细实线
直径：8 mm
注意
详图中直径
为10mm
编号在
圆圈内
2. 定位轴线绘制的基本要求
根据《房屋建筑制图统一标准》（GB/T 50001-2001）的规定：
定位轴线宜标注在图样的下方或左侧。
横向编号应用阿拉伯数字1、2、3… ，从左至右顺序编写；
竖向编号应用大写拉丁字母A、B、C… ，从下至上顺序编写；
大写拉丁字母中的I、O、Z三个字母不得用为轴线编号，以免与数字1、0、2混淆；
字母不够用时，可以用双字母或字母加下脚标表示，如AA、BB，或A1、B1等。
3. 平面定位轴线的画法及编号

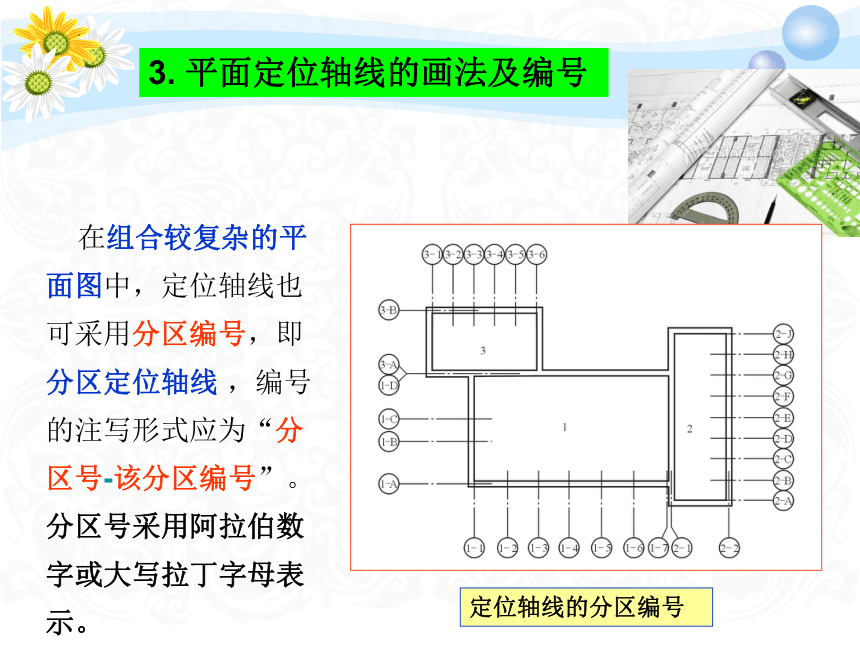

在组合较复杂的平面图中，定位轴线也可采用分区编号，即分区定位轴线 ，编号的注写形式应为“分区号-该分区编号”。分区号采用阿拉伯数字或大写拉丁字母表示。
定位轴线的分区编号
3. 平面定位轴线的画法及编号
圆形平面图中定位轴线的编号，其径向轴线宜用阿拉伯数字表示，从左下角开始，按逆时针顺序编写；其圆周轴线宜用大写拉丁字母表示，从外向内顺序编写。
圆形平面定位轴线的编号
3. 平面定位轴线的画法及编号
折线形平面图中定位轴线的编号可按下图所示的形式编写。
折线形平面定位轴线的编号
3. 平面定位轴线的画法及编号
在施工图中，两道承重墙中如有隔墙，隔墙的定位轴线应为附加轴线。
附加轴线是确定一些与主要承重构件相联系的次要构件的位置的轴线，其画法同一般定位轴线。
分子：附加轴线编号
分母：主轴线编号
意义：主轴线2后第一根分轴线
意义：主轴线C后第一根分轴线
4. 附加定位轴线
附加轴线的编号方法采用分数的形式，分母表示前一根定位轴线的编号，分子表示附加轴线的编号。
如果在1轴线或A轴线前有附加轴线，则在分母中应在1或A前加注0。即，1号轴线或A号轴线之前的附加轴线的分母应以01或0A表示。
4. 附加定位轴线
如一个详图适用于几根轴线时，应同时注明各有关轴线的编号。
详图使用多根轴线的情况
详图用于两根轴线时
详图用于三根及以上轴线时
详图用于三根以上
连续编号的轴线时
5. 详图轴线编号
通用详图中的定位轴线，应只画圆，不注写轴线编号。
本详图在定位轴线中没有写任何的编号，说明这个详图适合用于所有有此构造的位置
通用详图的定位轴线
通用详图的轴线号，只用圆圈，不写编号
5. 详图轴线编号
课下任务
请识读高层住宅一层平面图的定位轴线。
