建筑平面图包括的内容
学习目标
1. 掌握建筑平面图包括的内容；
2. 能够根据建筑平面图的内容判断建筑平面图的类型。
底层平面图
中间层平面图
顶层平面图
凭什么判断？

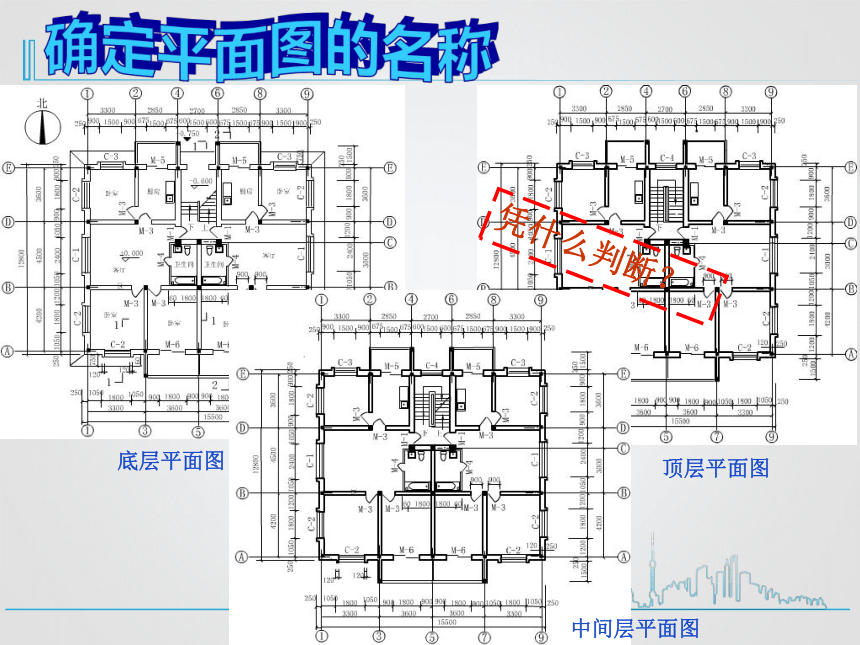

确定平面图的名称

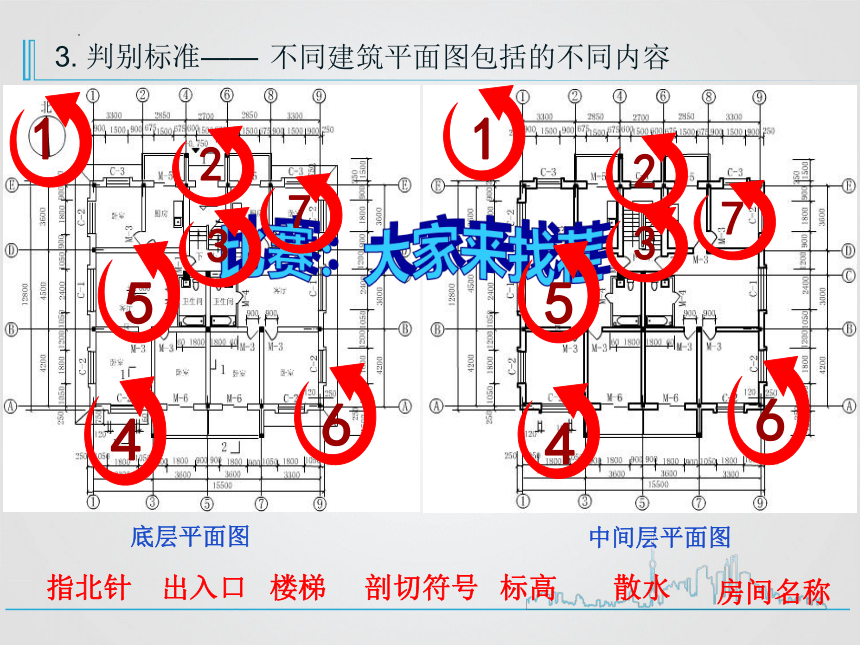

3. 判别标准——
比赛：大家来找茬
底层平面图
中间层平面图
1
1
5
3
4
4
5
3
6
6
2
2
7
7
指北针
出入口
楼梯
剖切符号
标高
散水
房间名称
不同建筑平面图包括的不同内容

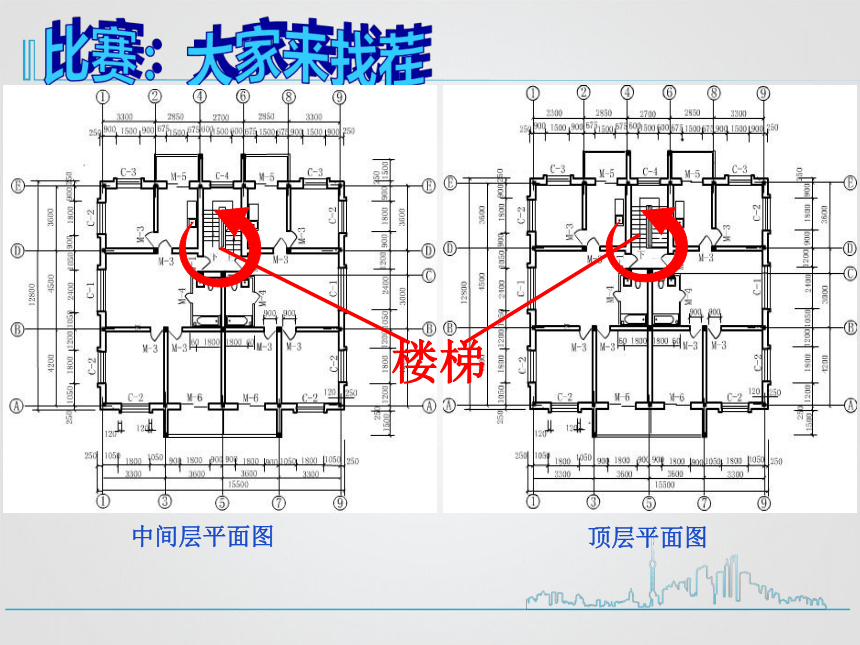

比赛：大家来找茬
中间层平面图
顶层平面图
楼梯

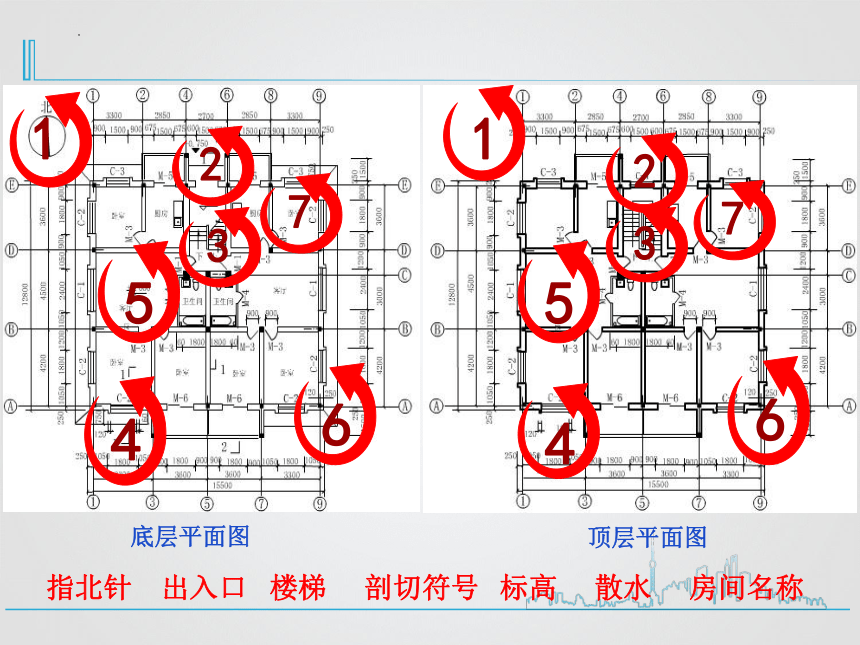

底层平面图
顶层平面图
1
1
5
3
4
4
5
3
6
6
2
2
7
7
指北针
出入口
楼梯
剖切符号
标高
散水
房间名称

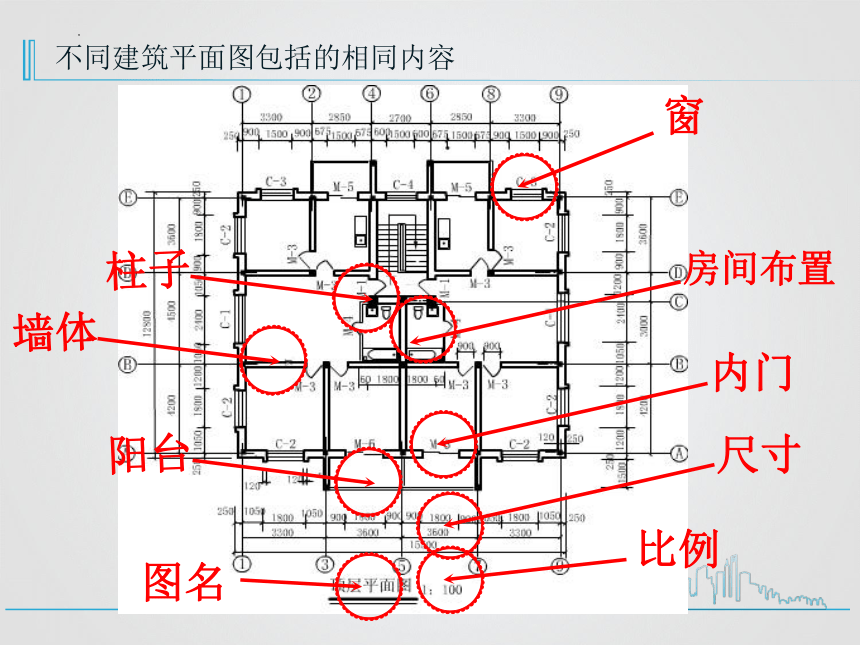

不同建筑平面图包括的相同内容
房间布置
窗
内门
墙体
尺寸
比例
图名
柱子
阳台
建筑平面图的图示内容及作用
总结：建筑平面图反映新建建筑的平面形状、房间的位置、大小、布置情况、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位置及类型。
作用： 建筑平面图是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据，是建筑施工中的重要图纸。
建筑平面图尺寸的规定
学习目标
1. 掌握建筑平面图尺寸的规定；
2. 能够利用这些尺寸进行工程计量。
情景设置
按照施工组织计划，施工人员现需要铺设2#教学楼B303教室的楼面砖，那么根据图纸，作为助理造价工程师的你能否帮他计算一下他需要铺设多少面积的瓷砖呢？
建筑平面图尺寸的规定
内部尺寸:
外部尺寸:
说明房间的净空大小和室内的门窗洞、孔洞、墙厚和固定设备（如厕所、盥洗室等）的大小位置。
为了便于施工读图，平面图下方及左侧应注写三道尺寸，如有不同时，其它方向也应标注。
第一道尺寸：表示建筑物外墙门窗洞口等各细部位置的大小及定位尺寸
第二道尺寸：表示定位轴线之间的尺寸。相邻横向定位轴线之间的尺寸称为开间，相邻纵向定位轴线之间的尺寸称为进深。
第三道尺寸：表示建筑物外墙轮廓的总尺寸，从一端外墙边到另一端外墙边的总长和总宽 。
1
2
3
120
1200
1000
1000
1360
1000
490
1000
1250
120
A
C
D
4500
120
120
120
250
1130
4500
1500
A
B
D
3060
120
120
2460
1000
120
240
1000
2460
120
120
120
120
M-1
C-2
C-2
C-2
M-3
M-2
C-2
-0.150
﹢0.000
1
2
1
2
C-1
休息室
接待室
值班室
平面图 1:100
120
2700
1800
1000
120
500
2700
6240
3300
500
650
2400
120
620
3300
2000
5100
1290
120
1290
8640
120
计算二号教学楼B303的铺瓷砖面积
一
读取尺寸
二
计算面积
净宽
1
2
净长
3
柱子所占面积
（4335×3-120×2=12765mm）
（4000+1300+1800+900+4000+1000+700+2300-120×2=15760mm）
净宽×净长—柱子所占面积
=12765×15760-2035200=199141200mm2=199.1412m2
中间的小柱子：（500-240）×500×4个=520000mm2
角部的小柱子：（500-240）×（500-240）×2个=135200mm2
大柱子：（700-240）×500×6个=1380000mm2
（2035200mm2）
课下任务
请计算一下高层住宅二层西户书房的面积。
