单元一 工业建筑构造概论
0
1
单元描述
知识目标
技能目标
1
2
3

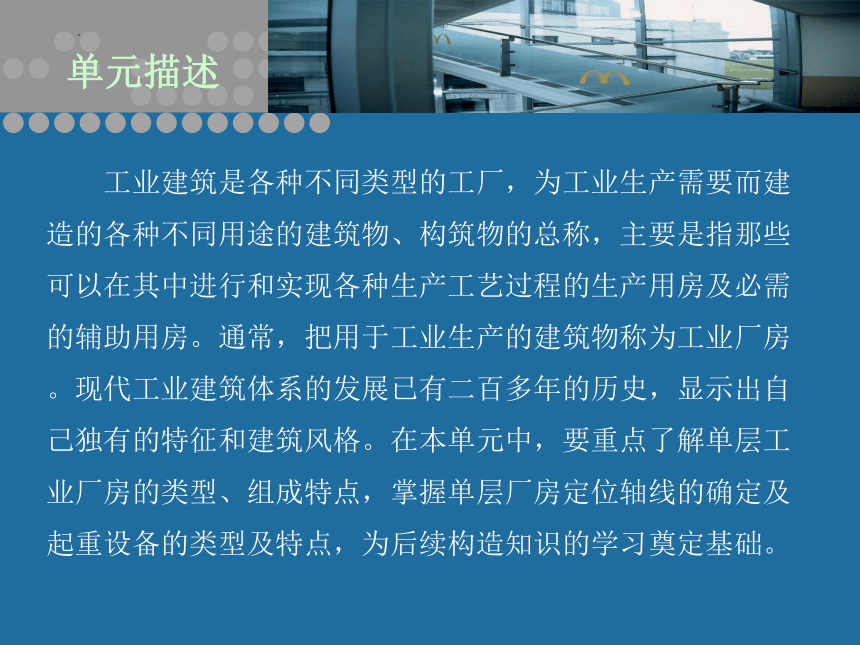

工业建筑是各种不同类型的工厂，为工业生产需要而建造的各种不同用途的建筑物、构筑物的总称，主要是指那些可以在其中进行和实现各种生产工艺过程的生产用房及必需的辅助用房。通常，把用于工业生产的建筑物称为工业厂房。现代工业建筑体系的发展已有二百多年的历史，显示出自己独有的特征和建筑风格。在本单元中，要重点了解单层工业厂房的类型、组成特点，掌握单层厂房定位轴线的确定及起重设备的类型及特点，为后续构造知识的学习奠定基础。
单元描述

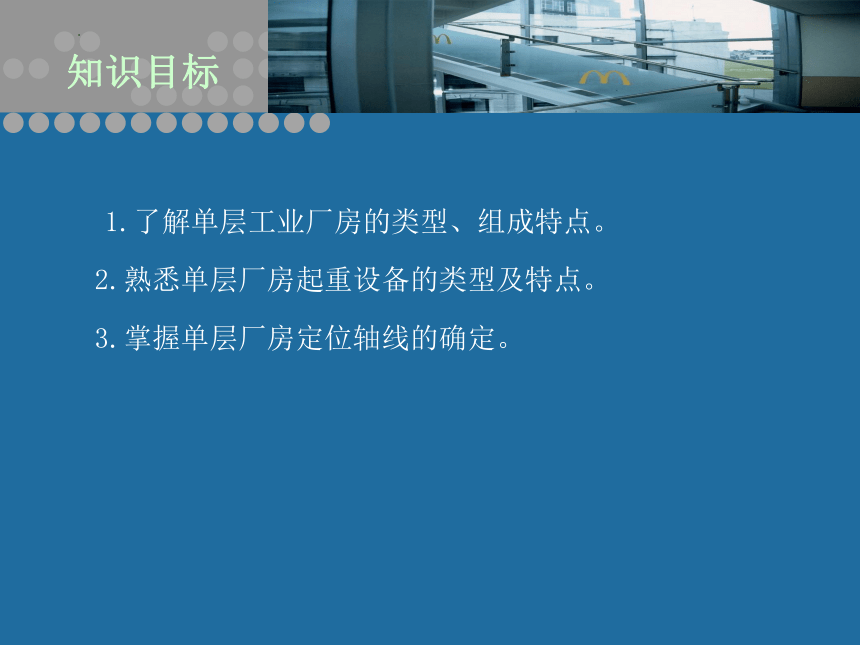

1.了解单层工业厂房的类型、组成特点。
2.熟悉单层厂房起重设备的类型及特点。
3.掌握单层厂房定位轴线的确定。
知识目标

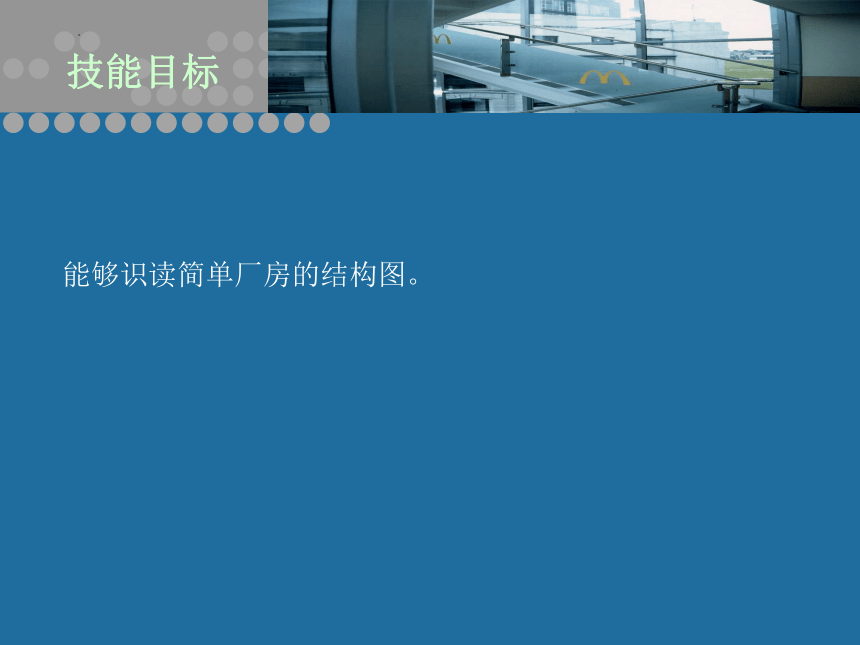

能够识读简单厂房的结构图。
技能目标
5

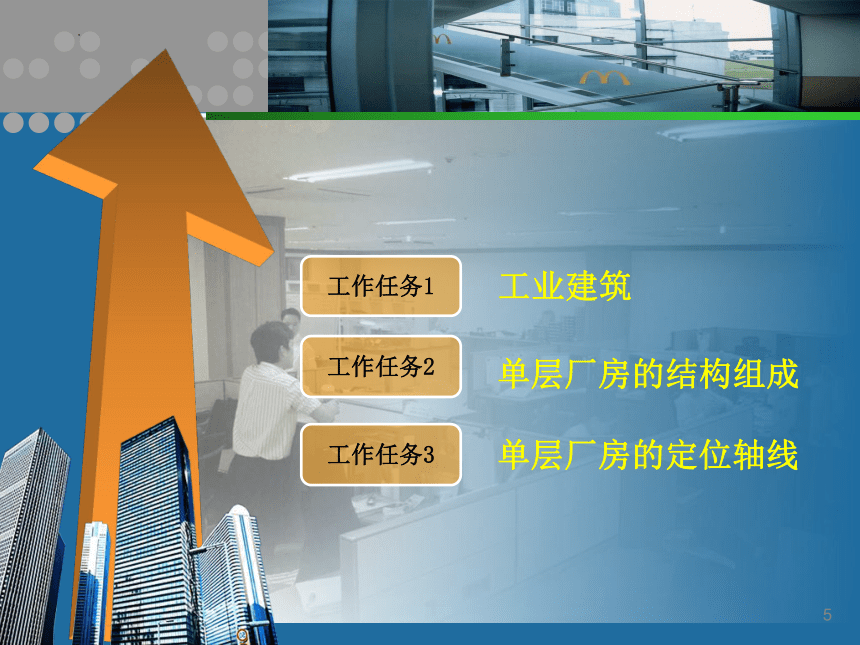

工作任务1
工作任务2
单层厂房的结构组成
工业建筑
工作任务3
单层厂房的定位轴线
任务书

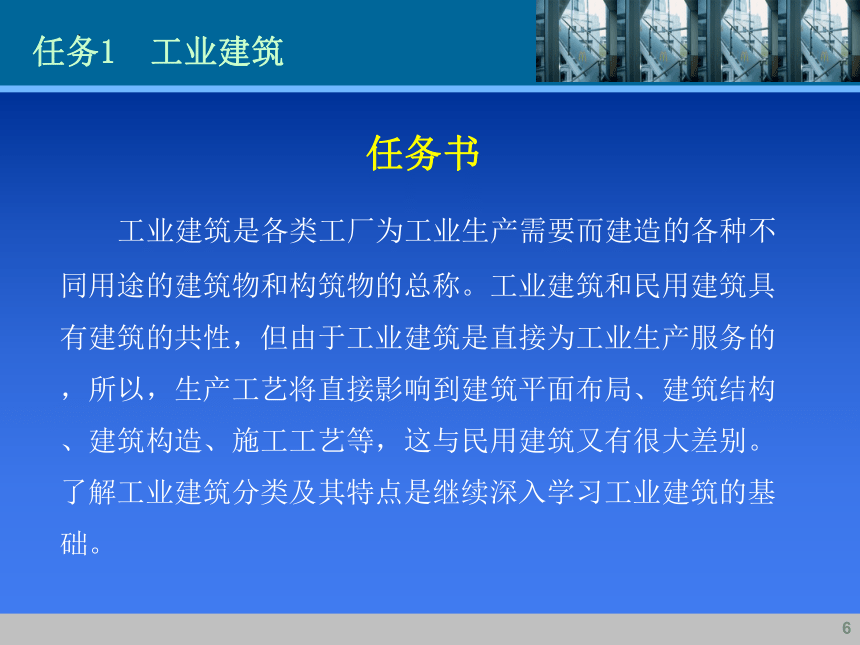

工业建筑是各类工厂为工业生产需要而建造的各种不同用途的建筑物和构筑物的总称。工业建筑和民用建筑具有建筑的共性，但由于工业建筑是直接为工业生产服务的，所以，生产工艺将直接影响到建筑平面布局、建筑结构、建筑构造、施工工艺等，这与民用建筑又有很大差别。了解工业建筑分类及其特点是继续深入学习工业建筑的基础。
任务1 工业建筑
6

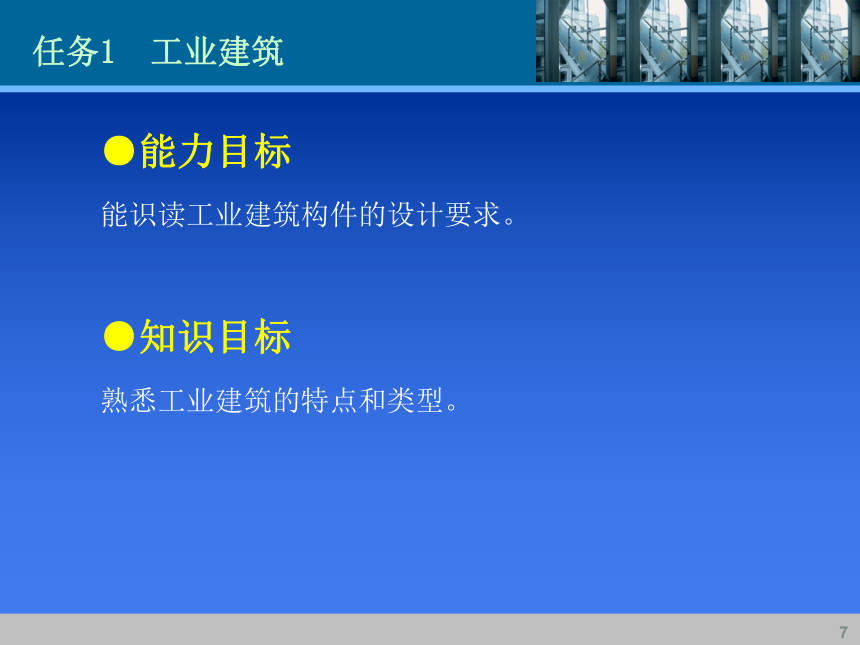

●能力目标
能识读工业建筑构件的设计要求。

●知识目标
熟悉工业建筑的特点和类型。
7
任务1 工业建筑

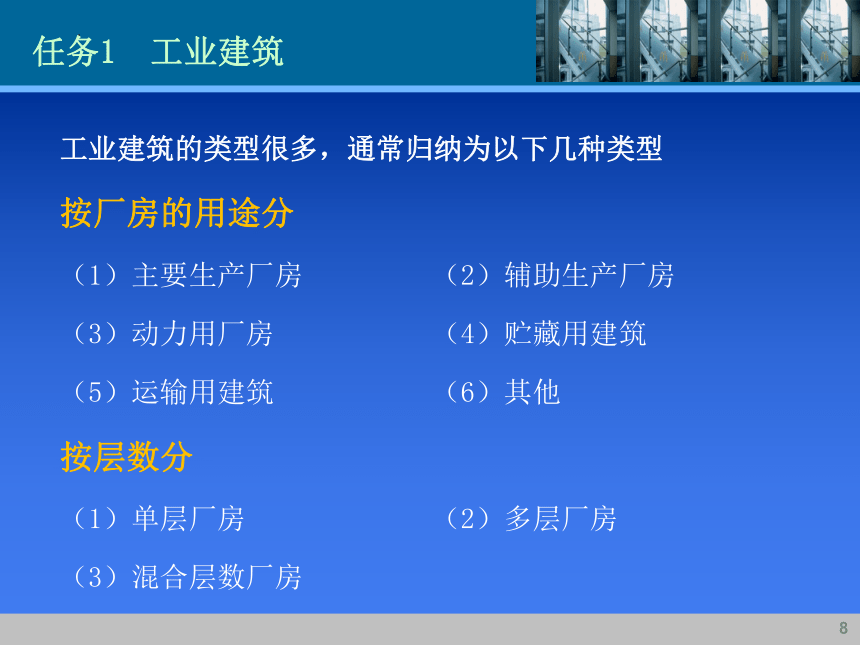

工业建筑的类型很多，通常归纳为以下几种类型
按厂房的用途分
（1）主要生产厂房 （2）辅助生产厂房
（3）动力用厂房 （4）贮藏用建筑
（5）运输用建筑 （6）其他
按层数分
（1）单层厂房 （2）多层厂房
（3）混合层数厂房
8
任务1 工业建筑

按生产状况分
（1）热加工车间
（2）冷加工车间
（3）恒温恒湿车间
（4）洁净车间
（5）其他特种状况的车间
9
任务1 工业建筑
工业建筑生产工艺复杂多样，在设计配合、使用要求、室内采光、屋面排水及建筑构造等方面，具有如下特点
（1）厂房要满足生产工艺流程的要求
（2）厂房要求有较大的内部空间
（3）厂房要有良好的通风和采光
（4）满足特殊方面的要求
（5）厂房内通常会有各种工程技术管网
（6）厂房内常有各种运输车辆通行
10
任务1 工业建筑
任务2 单层厂房的结构组成
任务书
单层厂房内一般按水平方向布置生产线。这种厂房结构简单，可以采用大跨度、大进深；便于使用重型起重运输设备，地面上可安装重型设备；可以利用天窗采光、通风。单层厂房的适应性强，既可用于生产重型产品，又可用于生产轻型产品；既可建成大跨度、大面积的，也可建小跨度、小面积的。但是占地大，相应地增加了室外道路、管线和运输线路的长度。
11
●能力目标
能识读单层工业厂房的结构设计要求。
●知识目标
了解单层工业厂房的结构组成和分类。
12
任务2 单层厂房的结构组成
在厂房建筑中，支承各种荷载作用的构件所组成的承重骨架，通常称为结构。
单层厂房结构是由一些构件组成的一个复杂的空间受力体系，可将结构整体分为承重结构构件、围护结构构件和支撑体系三大部分。
其主要构件如下
（1）基础 （2）排架柱
（3）屋架（屋面梁） （4）吊车梁
（5）基础梁 （6）连系梁
13
任务2 单层厂房的结构组成
其主要构件如下
（7）支撑系统构件 （8）屋面板
（9）天窗架 （10）抗风柱
（11）外墙 （12）窗与门
（13）地面

14
任务2 单层厂房的结构组成
15
任务2 单层厂房的结构组成
单层厂房结构组成
16
任务2 单层厂房的结构组成
排架结构
刚架结构
任务3 单层厂房的定位轴线
任务书
单层厂房中，承重结构柱子在平面排列时形成的网格称为柱网。柱网的尺寸由柱距和跨度确定。单层厂房的定位轴线包括横向定位轴线和纵向定位轴线，它们是确定厂房主要承重构件位置极其标志尺寸的基准线；同时，也是厂房施工放线和设备定位的依据。
●能力目标
会定位工业厂房纵横向定位轴线。
●知识目标
1.掌握柱网尺寸的含义。
2.掌握纵横向定位轴线的定位原则。
任务3 单层厂房的定位轴线
横向定位轴线
厂房横向定位轴线主要用来标定纵向构件的标志端部，如屋面板、吊车梁、连系梁、基础梁、墙板、纵向支撑等。
中柱与定位轴线的关系
一般柱的中心线与定位轴线重合，并且横向定位轴线通过柱基础、屋架中心线及各纵向联系构件的接缝中心。
任务3 单层厂房的定位轴线
山墙、端部柱与定位轴线的关系
山墙为非承重墙时，山墙内缘与定位轴线重合，且端部柱应自横向定位轴线内移600mm；而山墙为砌体承重时，墙内缘与横向定位轴线间的距离应按砌体块材类别分别为半块或半块的倍数或墙厚的一半，以保证伸入墙内的屋面板与砌体之间有足够的搭接长度。
横向变形缝处的轴线
横向伸缩缝、防震缝处的柱一般采用双柱及双轴线方案，柱的中心线均应自轴线向两侧各内移600mm。
任务3 单层厂房的定位轴线
纵向定位轴线
纵向定位轴线主要用来标定厂房横向构件的标志端部，如屋架的标志尺寸以及大型屋面板的边缘。厂房纵向定位轴线，应视其位置不同而具体确定。
边柱与定位轴线的关系
（1）封闭结合 （2）非封闭结合
任务3 单层厂房的定位轴线
中柱与定位轴线的关系
（1）等高跨设单柱时
（2）等高跨设纵向变形缝
（3）不等高距中柱设单柱时的定位
（4）不等高跨设双柱时的定位
任务3 单层厂房的定位轴线
