民用建筑的构造组成

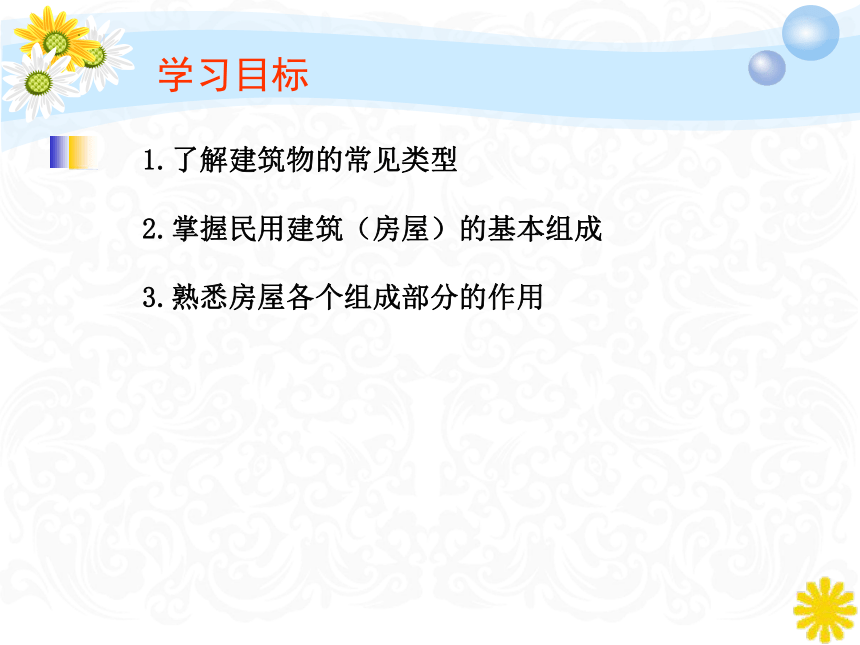

学习目标
1.了解建筑物的常见类型
2.掌握民用建筑（房屋）的基本组成
3.熟悉房屋各个组成部分的作用

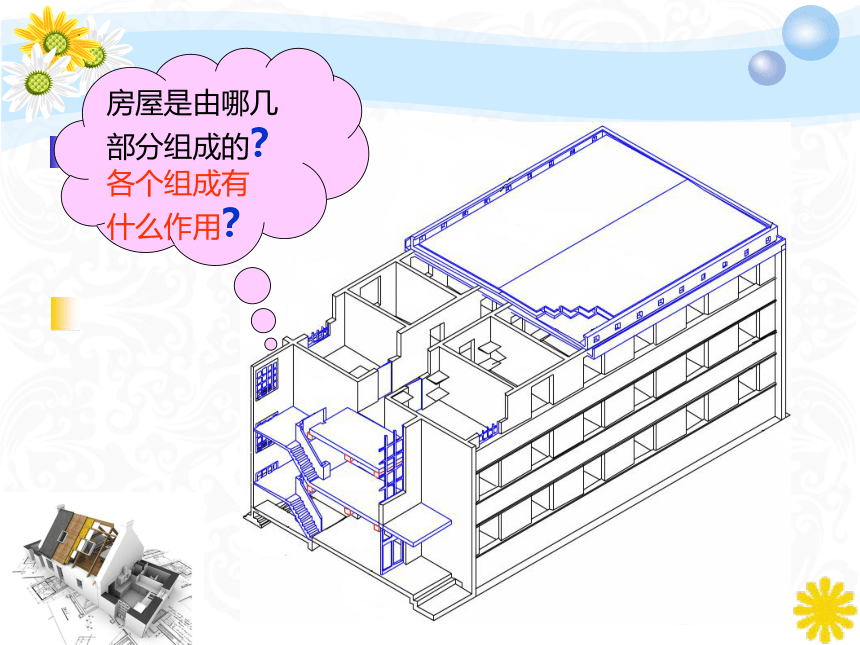

房屋是由哪几部分组成的？
各个组成有
什么作用？

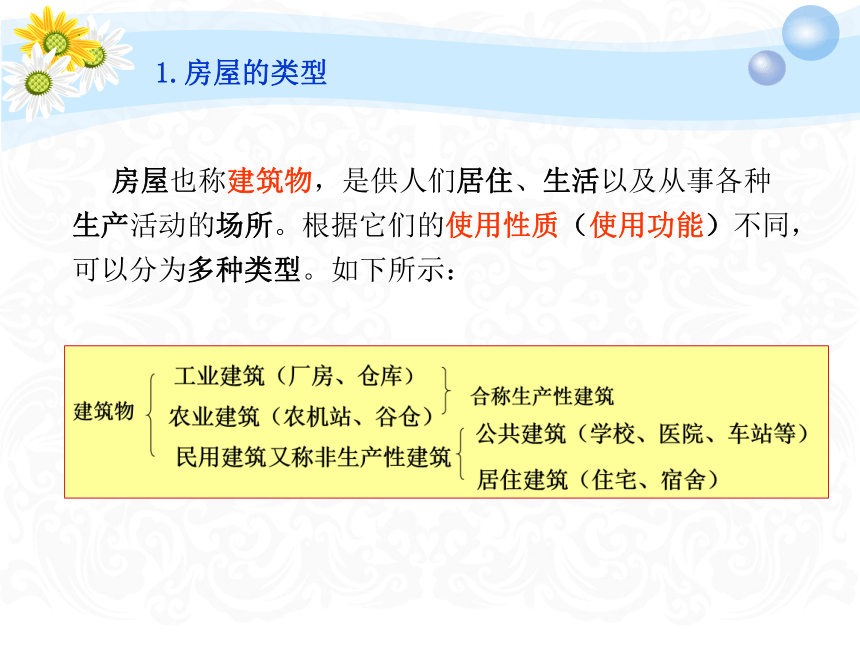

1.房屋的类型
房屋也称建筑物，是供人们居住、生活以及从事各种生产活动的场所。根据它们的使用性质（使用功能）不同，可以分为多种类型。如下所示：

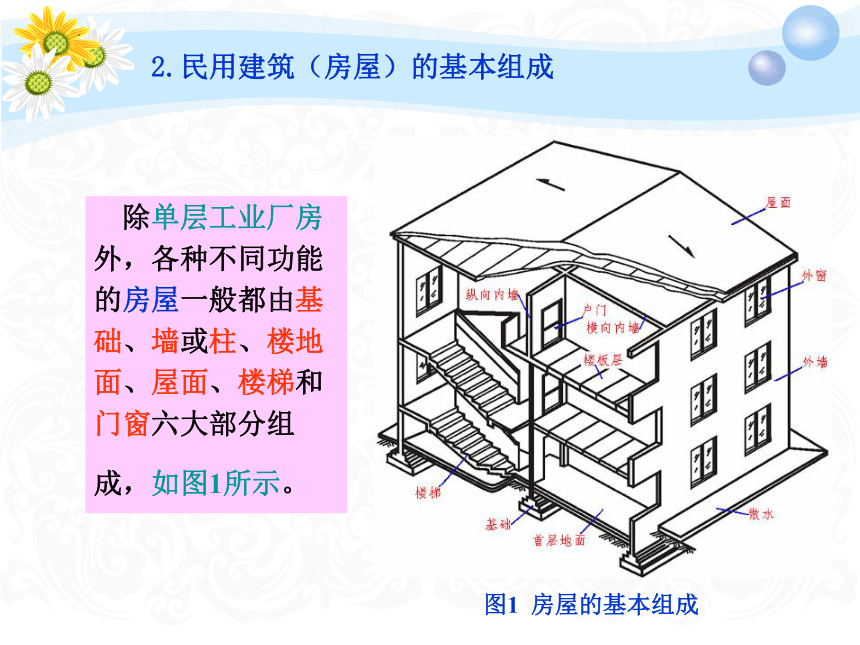

除单层工业厂房
外，各种不同功能
的房屋一般都由基
础、墙或柱、楼地
面、屋面、楼梯和
门窗六大部分组
成，如图1所示。
图1 房屋的基本组成
2.民用建筑（房屋）的基本组成
屋面
窗
墙
柱
门
雨蓬
阳
台
天台
楼板
室内地坪
室外地坪
楼梯
花池
花架
房屋的基本组成
基础：
基础是房屋最下面的结构部分，它的作用是承受房屋的全部荷载，并将这些荷载传给地基。
3.民用建筑（房屋）的各个组成部分的作用
基础
墙或柱：
墙和柱是建筑物的竖向承重构件，是建筑物的重要组成部分。内墙起承重及分隔空间的作用；外墙起承重、保护及围护作用。
柱
外墙
内墙
3.民用建筑（房屋）的各个组成部分的作用
楼地面：
楼面又叫楼板层。楼面和地面是楼房中水平方向的承重构件，除承受荷载外，楼面在垂直方向上将房屋空间分隔成若干层。
楼面
地面
3.民用建筑（房屋）的各个组成部分的作用
屋面：
一般指屋顶部分。屋面是房屋顶部围护和承重的构件。它和外墙组成了房屋的外壳，起围护作用，抵御自然界中风、雨、雪、太阳辐射等条件的侵蚀，同时又承受各种作用。根据屋面坡度不同，有平屋面和坡屋面之分。
屋面
3.民用建筑（房屋）的各个组成部分的作用
楼梯：
楼梯是房屋上下楼层之间的垂直交通工具。供人们上下楼层和紧急疏散之用。
楼梯
3.民用建筑（房屋）的各个组成部分的作用
门窗：
门和窗均为非承重的建筑配件。门主要用于室内外交通和疏散，也有分隔房间、通风等作用。窗主要用于采光、通风。
窗
门
窗
3.民用建筑（房屋）的各个组成部分的作用
小 结
1、起承重作用：
屋面、楼板、梁、柱、墙、基础等；
2、起分隔和防护作用：
屋面、雨篷、内外墙等；
3、起交通作用：
门、走廊、楼梯、台阶等；
4、起采光、通风作用：
门、窗等；
5、起排水作用：
天沟、雨水管、散水、明沟等；
6、起保护墙身作用：
勒脚、踢脚、防潮层等。
