剖面图和断面图的不同
剖面图和断面图的不同
学习目标
掌握剖面图与断面图的不同
剖面图和断面图的不同
情景设置
剖面图与断面图都能反应建筑构件的内部构造，那么他们之间有什么不同呢？
多面正投影图与轴测图的比较
剖面图和断面图的不同

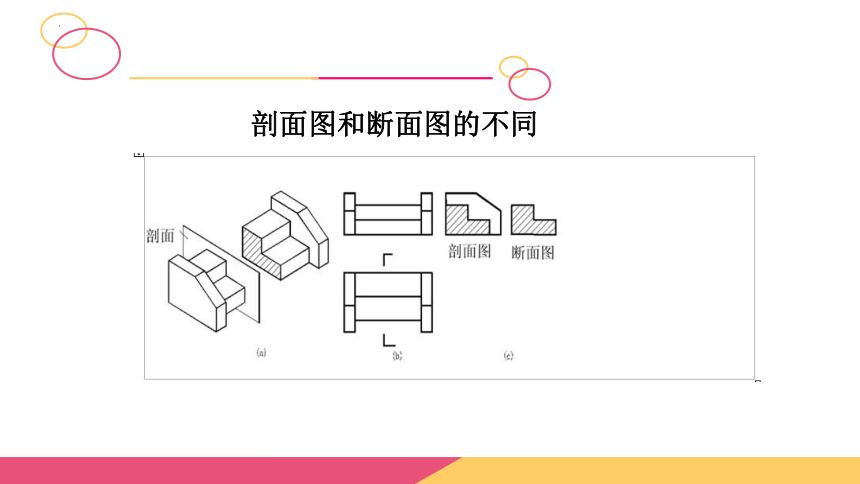

剖面图与断面图的不同

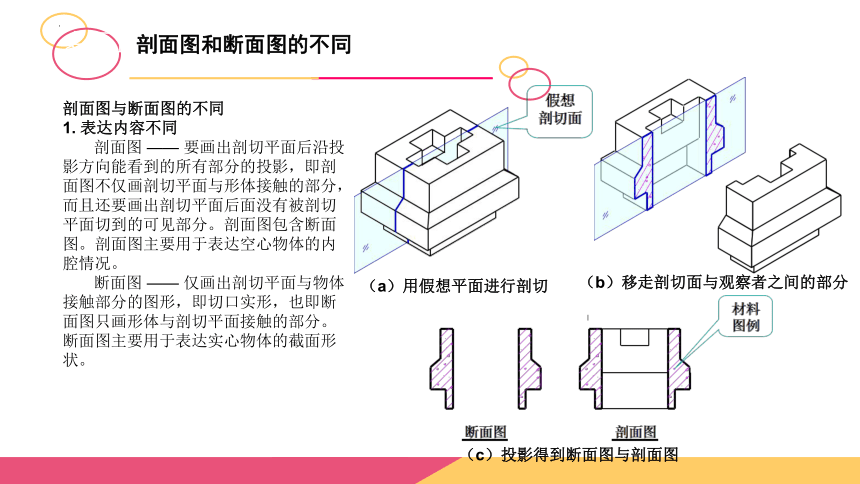

1. 表达内容不同
剖面图 —— 要画出剖切平面后沿投影方向能看到的所有部分的投影，即剖面图不仅画剖切平面与形体接触的部分，而且还要画出剖切平面后面没有被剖切平面切到的可见部分。剖面图包含断面图。剖面图主要用于表达空心物体的内腔情况。
断面图 —— 仅画出剖切平面与物体接触部分的图形，即切口实形，也即断面图只画形体与剖切平面接触的部分。断面图主要用于表达实心物体的截面形状。
（a）用假想平面进行剖切
（b）移走剖切面与观察者之间的部分
（c）投影得到断面图与剖面图
多面正投影图与轴测图的比较
剖面图和断面图的不同
2. 剖切情况不同。
剖面图可采用多个剖切平面，而断面图只能反映单一剖切平面的断面特征。
多面正投影图与轴测图的比较
剖面图和断面图的不同

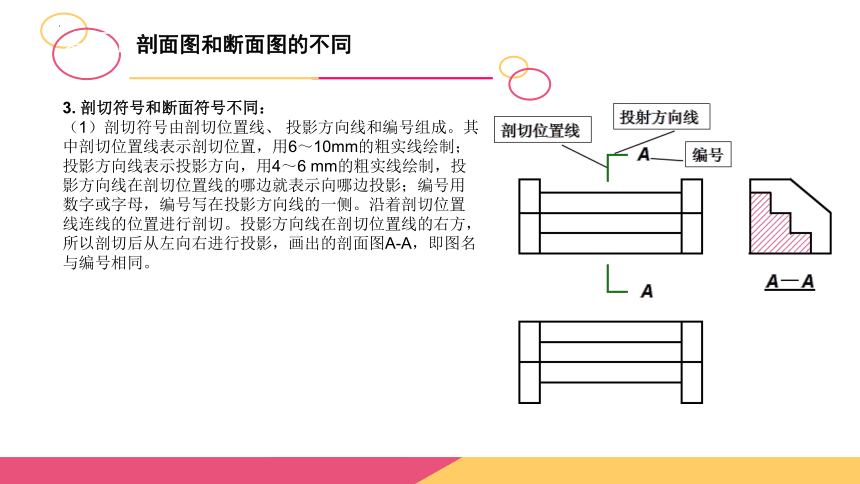

3. 剖切符号和断面符号不同：
（1）剖切符号由剖切位置线、 投影方向线和编号组成。其中剖切位置线表示剖切位置，用6～10mm的粗实线绘制； 投影方向线表示投影方向，用4～6 mm的粗实线绘制，投影方向线在剖切位置线的哪边就表示向哪边投影；编号用数字或字母，编号写在投影方向线的一侧。沿着剖切位置线连线的位置进行剖切。投影方向线在剖切位置线的右方，所以剖切后从左向右进行投影，画出的剖面图A-A，即图名与编号相同。
多面正投影图与轴测图的比较
剖面图和断面图的不同

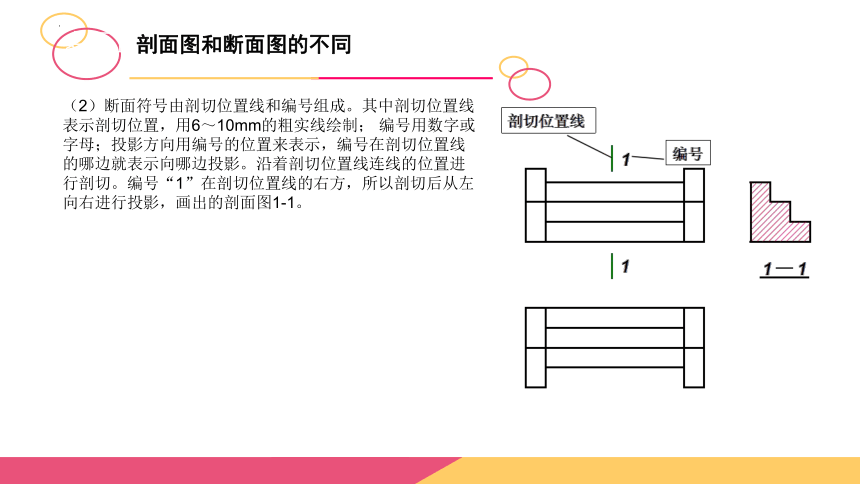

（2）断面符号由剖切位置线和编号组成。其中剖切位置线表示剖切位置，用6～10mm的粗实线绘制； 编号用数字或字母；投影方向用编号的位置来表示，编号在剖切位置线的哪边就表示向哪边投影。沿着剖切位置线连线的位置进行剖切。编号“1”在剖切位置线的右方，所以剖切后从左向右进行投影，画出的剖面图1-1。
剖面图和断面图的不同
重点总结：
剖面图与断面图的不同
斜等轴测图的画法与应用
斜等轴测图的画法与应用
学习目标
1. 掌握正面斜二测的画法与应用；
2. 熟悉水平斜等测投影的画法与应用。
斜等轴测图的画法与应用
情景设置
轴测图的分类有哪些？各自的画法是什么？
斜轴测投影：当形体的某一平面平行于投影面，相互平行的投影线倾斜于投影面时所得到的图形。常用的是正面斜二测(重点)和水平斜等测投影。
正面斜二测(斜二等轴测图)：把形体正放，向正立面进行斜投射得到的投影。
斜等轴测图的画法与应用
一、正面斜二测
（一）正面斜二测轴测图轴向伸缩系数和轴间角
轴向伸缩系数：p=r=1 ，q=0.5
轴间角： X1O1Z1 = 90°
X1O1Y1 = Y1O1Z1 = 135°
45°
X1
1:1
O1
1:2
Y1
Z1
1:1
45°
X1
Y1
Z1
1:1
1:1
1:2
O1
斜等轴测图的画法与应用
1:1
1:1
1:2
45°
Z1
Y1
X1
O1
Z1
X1
Y1
O1
1:2
1:1
1:1
45°
Z1
X1
Y1
O1
1:2
1:1
1:1
45°
Z1
X1
Y1
O1
1:2
1:1
1:1
45°
右俯视
左俯视
右仰视
左仰视
正面斜二测
斜等轴测图的画法与应用
例：已知一形体的正投影图，完成其斜二测图。
1:1
1:1
1:2
45°
Z1
Y1
X1
O1
Y/2
O'
X'
Z'
Y
X1
Z1
Y
Y1
斜等轴测图的画法与应用
（二）正面斜二测轴测图的应用
二、水平斜等测投影：
如果我们把形体正放,向水平面进行斜投影，就得到水平斜轴测图。
要素：轴间角、轴向变形系数
Z1
X1
Y1
30°
1:1
1:1
1:1
Z1
X1
Y1
30°
1:1
1:1
1:1
斜等轴测图的画法与应用
（一）水平斜轴测的形成与轴测轴的画法
例：画出建筑形体的水平斜等测图。
Z1
X1
Y1
60°
1:1
1:1
1:1
斜等轴测图的画法与应用
（二）水平斜轴测的应用
斜等轴测图的画法与应用
重点总结：
正面斜二测的画法与应用。
