模块三 建筑制图基础知识
任务一屋顶的构造要求
任务二 平屋顶的构造
任务三 坡屋顶的构造
屋顶的构造
模块三 建筑制图基础知识

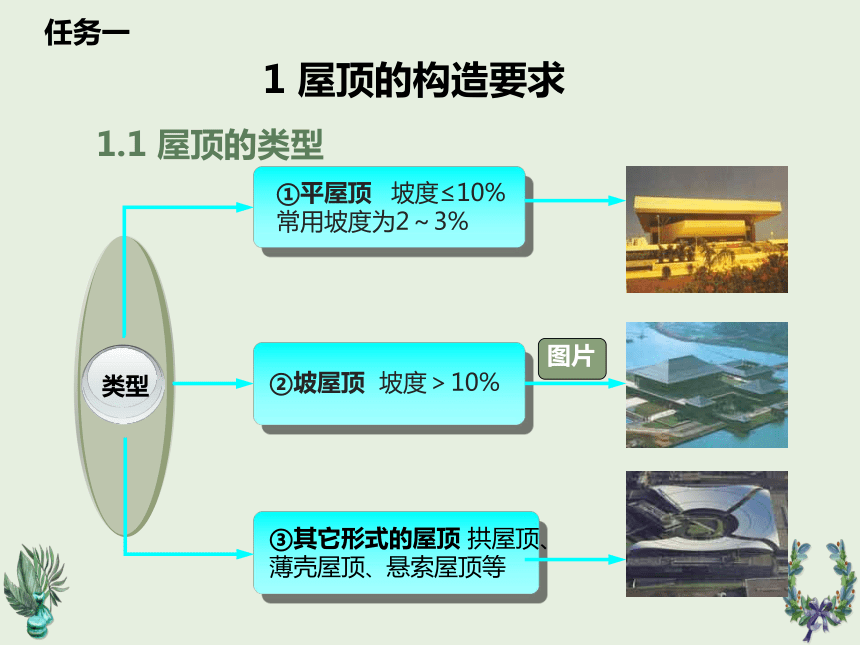

1.1 屋顶的类型
类型
①平屋顶 坡度≤10% 常用坡度为2～3%
②坡屋顶 坡度＞10%
③其它形式的屋顶 拱屋顶、
薄壳屋顶、悬索屋顶等
1 屋顶的构造要求
任务一
①功能要求
能抵御风、霜、雨、雪的侵袭及有良好的保温隔热性能
②结构要求
应有足够的强度和刚度
③建筑艺术要求
应注重屋顶形式及其细部的设计，以满足人们对建筑艺术方面的需求

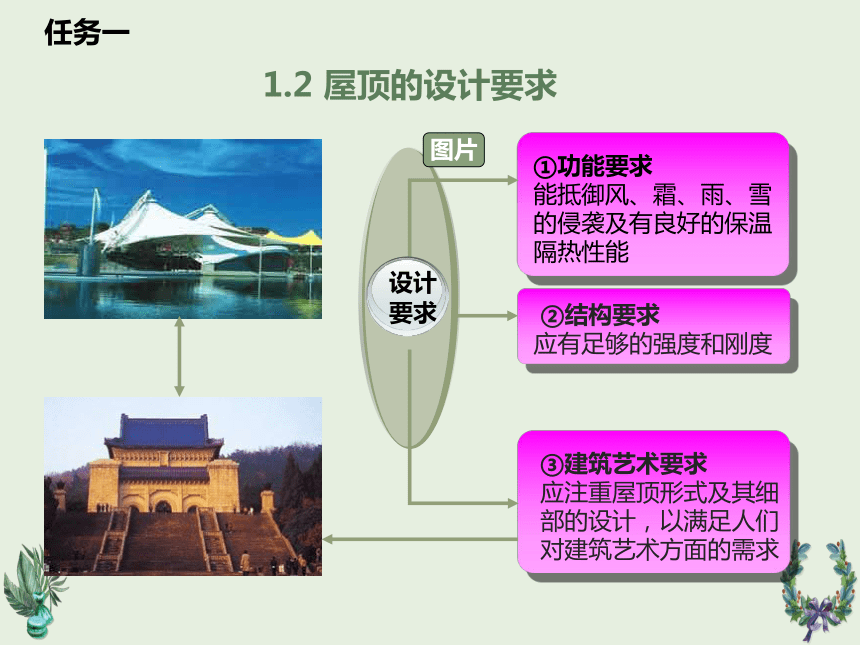

1.2 屋顶的设计要求
设计
要求
任务一

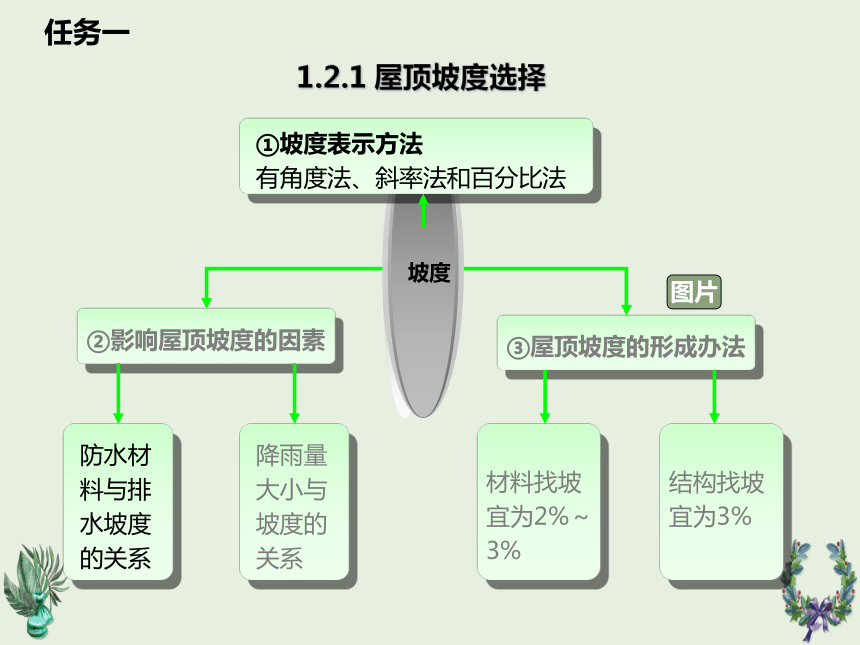

1.2.1 屋顶坡度选择
坡度
①坡度表示方法
有角度法、斜率法和百分比法
②影响屋顶坡度的因素
③屋顶坡度的形成办法
防水材料与排水坡度的关系
降雨量大小与坡度的关系
材料找坡
宜为2%～3%
结构找坡
宜为3%
任务一
1.2.2 屋顶排水方式
排水
方式
排水方
式选择
无组织排水
是指屋面雨水直接从檐口滴落至地面的一种排水方式
有组织排水
是指雨水经由天沟、雨水管等被引导至地面或地下管沟的一种排水方式
高度较低的简单建筑
及积灰多的屋面
降雨量大的地区或较高房屋；临街建筑雨水排向人行道时
任务一

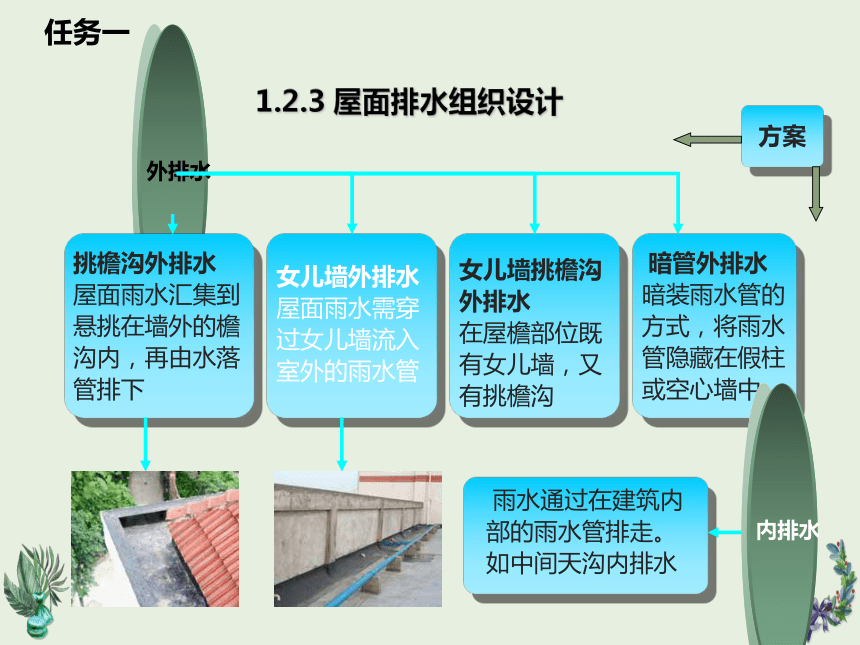

1.2.3 屋面排水组织设计
挑檐沟外排水
屋面雨水汇集到悬挑在墙外的檐沟内，再由水落管排下
外排水
女儿墙外排水 　
屋面雨水需穿过女儿墙流入室外的雨水管
女儿墙挑檐沟外排水
在屋檐部位既有女儿墙，又有挑檐沟
暗管外排水
暗装雨水管的方式，将雨水管隐藏在假柱或空心墙中
内排水
雨水通过在建筑内部的雨水管排走。如中间天沟内排水
方案
任务一

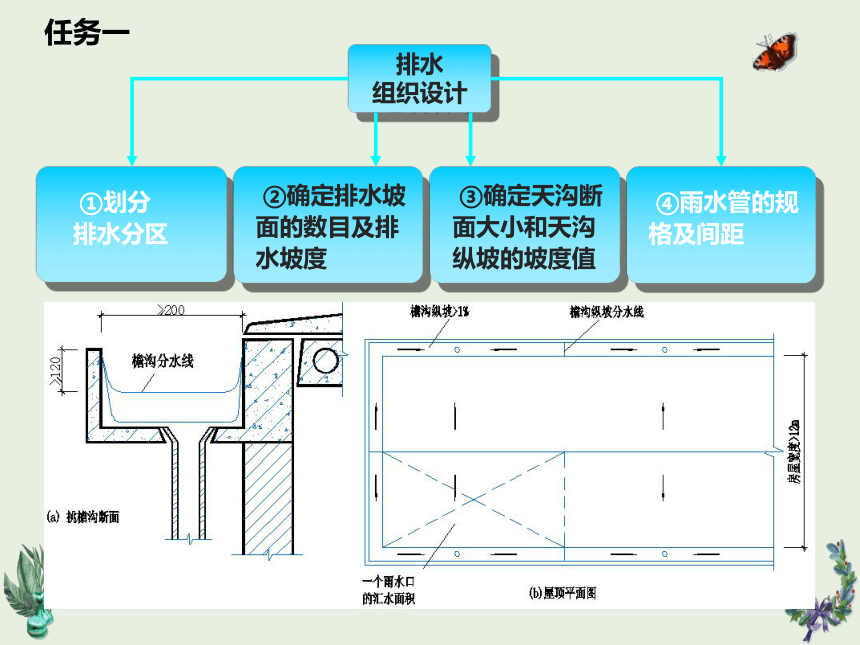

排水
组织设计
①划分
排水分区
②确定排水坡面的数目及排水坡度
③确定天沟断面大小和天沟纵坡的坡度值
④雨水管的规格及间距
任务一
13.3.1 材料
13.3.2卷材防水屋面构造

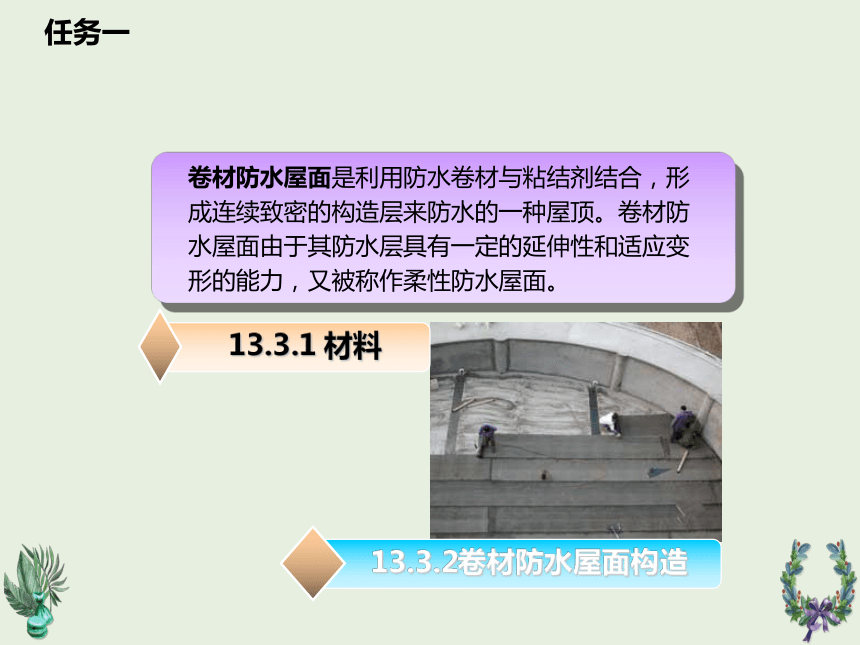

卷材防水屋面是利用防水卷材与粘结剂结合，形成连续致密的构造层来防水的一种屋顶。卷材防水屋面由于其防水层具有一定的延伸性和适应变形的能力，又被称作柔性防水屋面。
任务一
2.1 卷材防水屋面
粘合剂
卷材
冷底子油、沥青胶
溶剂型胶粘剂
沥青类防水卷材
高聚物改性
沥青类防水卷材
合成高分子
防水卷材
2 平屋顶构造
2.1.1卷材防水屋面材料
任务二
2.1.2卷材防水屋面构造
基本层次
结构层
找平层
结合层
防水层
结构层
保护层
辅助层次
保温层
隔热层
隔蒸汽层
找坡层
构造层次
找平层
任务二
细部构造
泛水
挑檐口
天沟
雨水口
检修孔
出入口
任务二
变形缝构造
等高屋面
不等高屋面
任务二
2.2.1刚性防水屋面的构造层次
构造层次
①防水层 用不低于C20的细石混凝土整体现浇而成，其厚度≮40mm，并应配置直径为φ4～φ6mm间距100～200mm的双向钢筋网片
②隔离层位于防水层与结构层之间，减少结构变形对防水层的不利影响。用铺纸筋灰、低标号砂浆，或薄砂层上干铺一层油毡等做法
③找平层
当结构层为预制钢筋混凝土板时，其上应用1:3水泥砂浆作找平层，厚度20mm。
④结构层
屋面结构层一般采用预制或现浇的钢筋混凝土屋面板
2.2 刚性防水屋面
任务二
2.2.2 混凝土防水屋面的细部构造
分
格
缝
泛
水
任务二
2.3.1 涂膜防水材料
涂料
防水涂料按其溶剂或稀释剂的类型可分为溶剂型、水溶性、乳液型等种类；按施工时涂料液化方法的不同则可分为热熔型、常温型等种类
胎体增强材料
为0.1×6×4或0.1×7×7的中性玻璃纤维网格布或中碱玻璃布、聚酯无纺布等
2.3 涂膜防水屋面
任务二
2.3.2构造及做法
①氯丁胶乳沥青防水涂料屋面
氯丁胶沥青防水涂料以氯丁胶乳和石油沥青为主要原料，选用阳离子乳化剂和其它助剂，经软化和乳化而成，是一种水乳型涂料
涂膜防水屋面涂层做法
任务二
②焦油聚氨酯防水涂料屋面将找平以后的基层面吹扫干净待其干燥后，用配制好的涂液（甲、乙二液的重量比为1:2）均匀涂刷在基层上。
③塑料油膏防水屋面
防水屋面
泛水构造
任务二
3. 1瓦屋面
3 坡屋面
瓦屋面一般是在屋面基层上铺盖各种瓦材，利用瓦材的相互搭接来防止雨水渗漏；也有出于造型需要而在屋面盖瓦，利用瓦下的基层材料来防水的做法
任务三
无檩体系
将屋面板直接搁在山墙、屋架或屋面梁上，瓦主要起造型和装饰的作用
任务三
平瓦屋面
平瓦
由粘土浇结而成
任务三
平瓦屋面做法
冷摊
瓦平瓦屋
面
木望
板平
瓦屋
面
钢筋混凝土挂
瓦板平瓦屋面
任务三
钢筋混凝土板瓦屋面
任务三
平瓦屋面构造
檐口构造
纵墙
檐口构造
山墙
檐口构造
任务三
天沟构造
天沟应有足够的断面积，其上口宽度不宜<300～500mm
任务三
彩色压型钢板屋面
单层彩板
保温
夹芯彩板
坡度为1/6～1/20，在腐蚀环境中屋面坡度应≥1/12。
