(共17张PPT)
第十二章 变形缝
知识要点及学习程度要求
伸缩缝的作用（掌握）
墙体伸缩缝的构造要求（重点掌握）
屋顶伸缩缝的构造要求（重点掌握）
基础沉降缝的构造要求（重点掌握）
防震缝的设置（掌握）
建筑识图与构造
第12章 变形缝

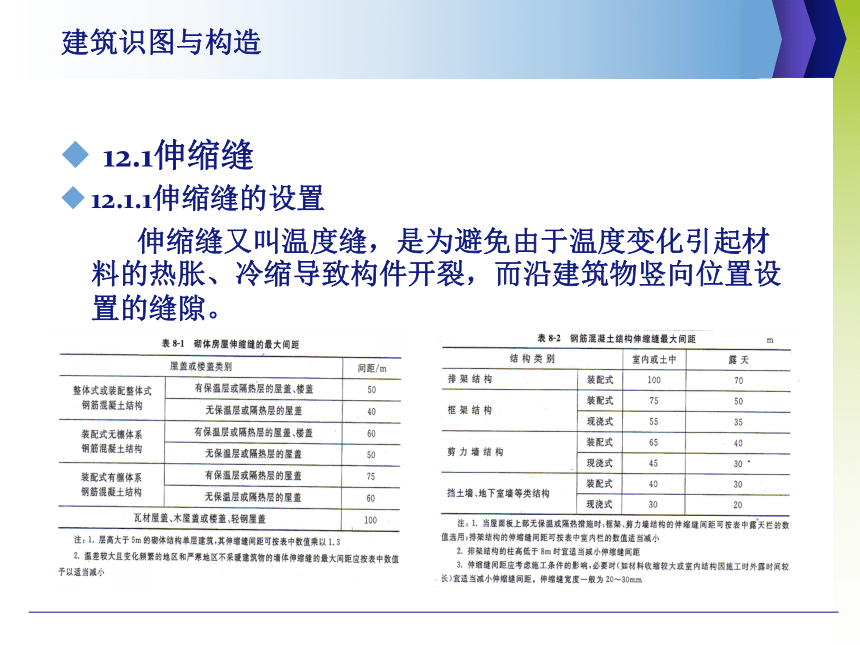

12.1伸缩缝
12.1.1伸缩缝的设置
伸缩缝又叫温度缝，是为避免由于温度变化引起材料的热胀、冷缩导致构件开裂，而沿建筑物竖向位置设置的缝隙。
建筑识图与构造

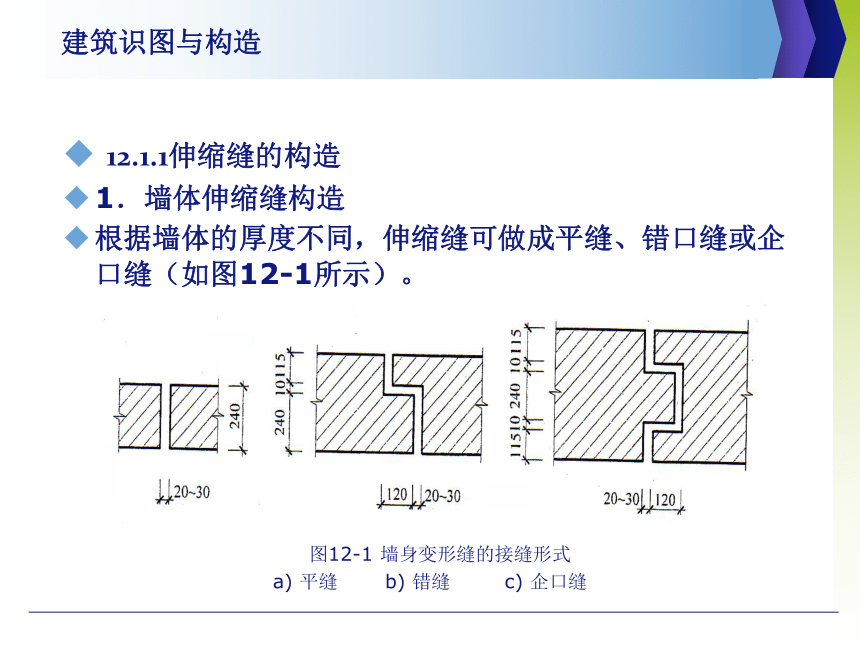

12.1.1伸缩缝的构造
1．墙体伸缩缝构造
根据墙体的厚度不同，伸缩缝可做成平缝、错口缝或企口缝（如图12-1所示）。
图12-1 墙身变形缝的接缝形式
a) 平缝 b) 错缝 c) 企口缝
建筑识图与构造

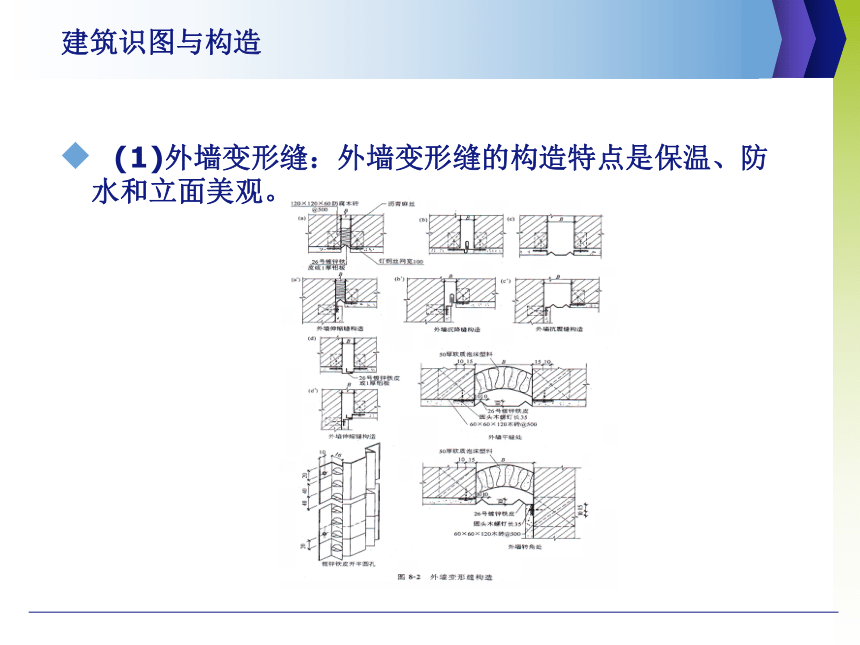

(1)外墙变形缝：外墙变形缝的构造特点是保温、防水和立面美观。
建筑识图与构造

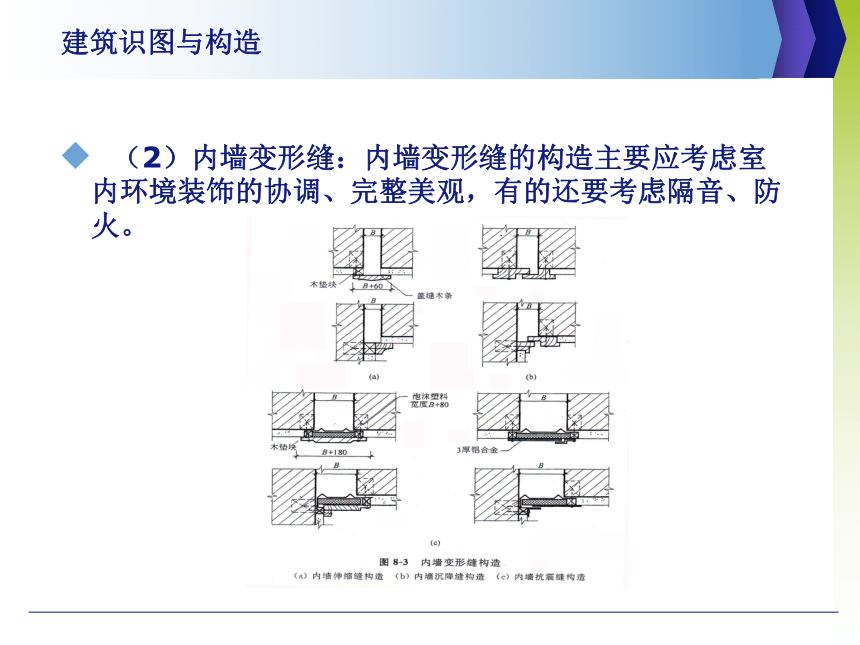

（2）内墙变形缝：内墙变形缝的构造主要应考虑室内环境装饰的协调、完整美观，有的还要考虑隔音、防火。
建筑识图与构造
2．楼地板层伸缩缝构造
（1）楼地层伸缩缝：楼地层伸缩缝的位置与宽度应和墙体变形缝一致。
a）b）c）地面伸缩缝构造做法 d）e）f）楼面伸缩缝构造做法
建筑识图与构造
（2）顶棚伸缩缝：顶棚处伸缩缝可用木板、金属板或其他吊顶材料覆盖（如图12-5所示）。
建筑识图与构造
3．屋顶伸缩缝构造
屋顶伸缩缝在构造上主要应解决好防水、保温等问题。
建筑识图与构造
12.2沉降缝
12.2.1沉降缝的设置
1．沉降缝的设置
当建筑物建造在土层性质差别较大的地基上，或因建筑物相邻部分高度、荷载和结构形式差别较大时，建筑物就会出现不均匀沉降。
图11-7 沉降缝设置部位示意图
a）高度不同的部位 b）结构不同的部位 c）新旧建筑处
建筑识图与构造
2．沉降缝与伸缩缝的最大区别
伸缩缝只需保证建筑物在水平方向的自由伸缩变形，而沉降缝主要满足建筑物在竖直方向的自由沉降变形，所以沉降缝是从建筑物基础底面至屋顶全部断开。
建筑识图与构造
12.2.2沉降缝的构造
1．基础沉降缝构造
基础沉降缝的处理方式有双墙式、悬挑式和跨越式。
（1）双墙式
图12-12双墙双条形基础
建筑识图与构造
（2）悬挑式
图12-9悬挑梁基础
a) 直观图 b)剖面图
建筑识图与构造
（3）跨越式
图12-10 跨越式基础
a)直观图 b) 示意图 c) 平面及剖面图
建筑识图与构造
12.3防震缝
12.3.1防震缝的设置
1．防震缝设置原则
防震缝是为了防止建筑物各部分在地震时相互撞击引起破坏而设置的缝隙。对以下情况，需考虑设置防震缝：
（1）建筑平面复杂，有较大突出部分时；
（2）建筑物立面高差在6m以上时；
（3）建筑物有错层，且楼层错开较大时；
（4）建筑物的结构体系，材料或质量变化较大时。
防震缝的设置范围一般与伸缩缝类似，基础可以不断开，而地面以上构件应全部断开。
建筑识图与构造
2．防震缝的宽度
（1）在多层砖混结构中，按设计烈度不同，取50 mm ～60mm；
（2）在多层钢筋混凝土框架结构中，建筑物的高度15m及15m以下时为70mm；
（3）当建筑物的高度超过15m时；设计烈度7度，建筑物每增高4m，缝宽增加20mm；设计烈度8度，建筑物每增高3m，缝宽增加20mm；设计烈度9度，建筑物每增高2m，缝宽增加20mm。
建筑识图与构造
12.3.2防震缝的构造
图12-11墙身防震缝构造 图12-12 较宽防震缝盖板形式
a）外墙防震缝 b）内墙防震缝
建筑识图与构造
