其他符号的规定
1.了解指北针的绘制要求
2.掌握连接符号的应用
3.熟悉对称符号的规定
学习目标
4.理解风向频率玫瑰图的含义
5.掌握坡度的表示方法

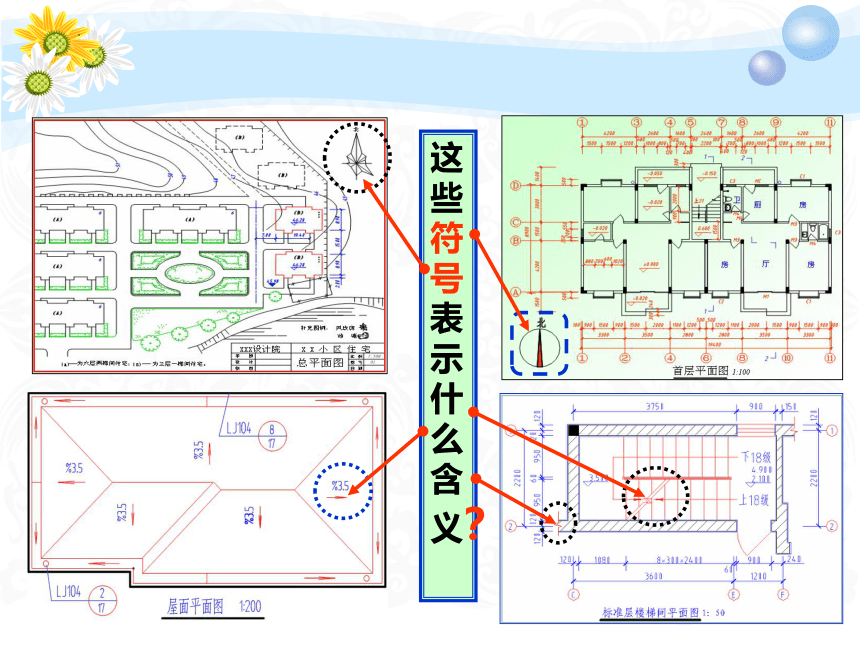

这些符号表示什么含义？

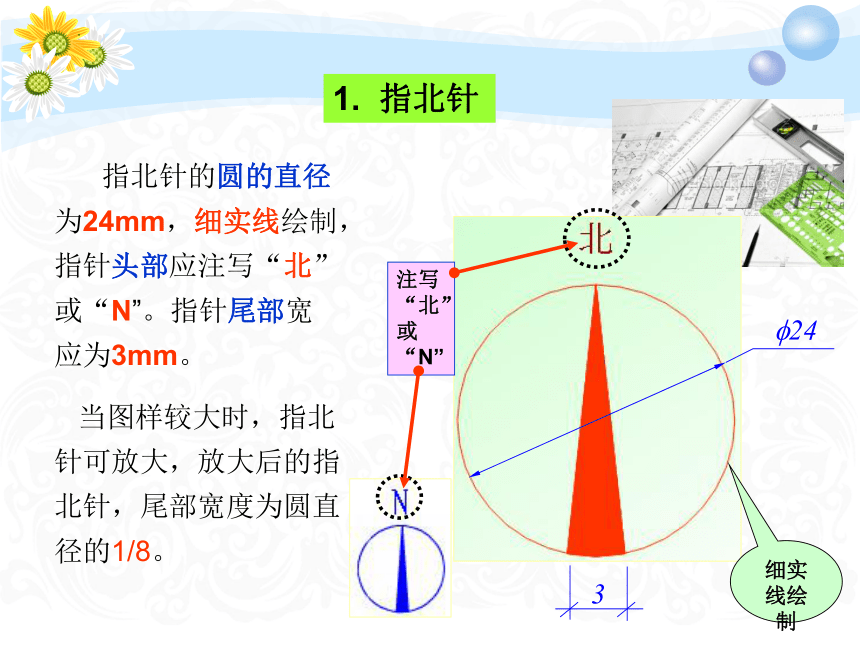

指北针的圆的直径为24mm，细实线绘制，指针头部应注写“北”或“N”。指针尾部宽应为3mm。
当图样较大时，指北针可放大，放大后的指北针，尾部宽度为圆直径的1/8。
24
3
1. 指北针
细实线绘制
注写“北”或“N”

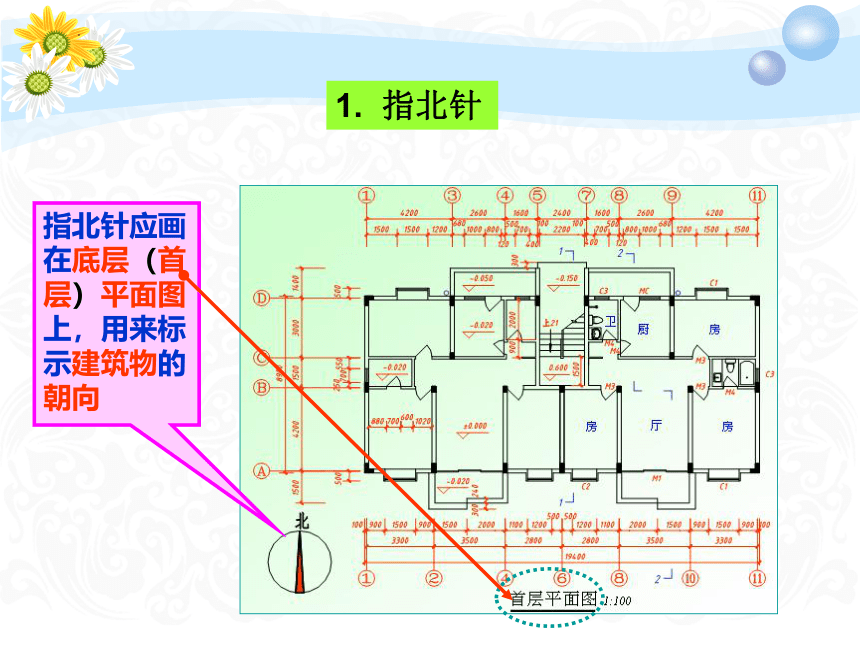

指北针应画在底层（首层）平面图上，用来标示建筑物的朝向
1. 指北针

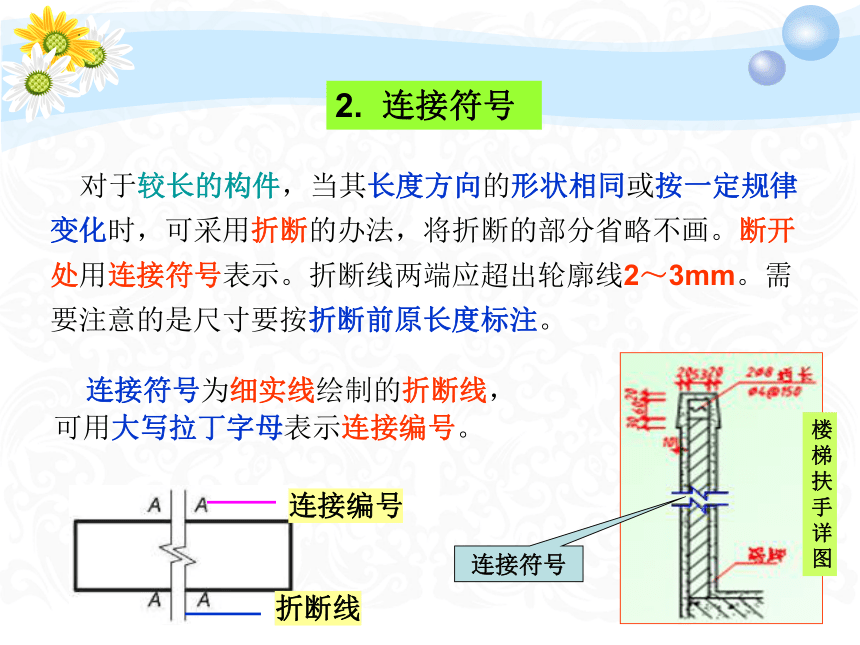

对于较长的构件，当其长度方向的形状相同或按一定规律变化时，可采用折断的办法，将折断的部分省略不画。断开处用连接符号表示。折断线两端应超出轮廓线2～3mm。需要注意的是尺寸要按折断前原长度标注。
连接编号
折断线
连接符号为细实线绘制的折断线，可用大写拉丁字母表示连接编号。
连接符号
楼梯扶手详图
2. 连接符号
屋架杆件的中断断面图
工字钢梁中断断面图
在中断断面图中运用的连接符号
圆形木头杆件的中断断面图
当只需表示形体某一部分的形状时，可以只画出该部分的图形，其余部分折去不画，并在折断处画上折断线。
楼梯踏步详图
2. 连接符号
当房屋施工图的图形完全对称时，可只画该图形的一半，并画出对称符号，以节省图纸篇幅。
对称符号是在对称中心线（细单点长划线）的两端画出两段平行线（细实线）。平行线长度为6～10mm，间距为2～3mm，且对称线两侧长度对应相等。
3. 对称符号
对称符号
对称中心线：细单点划线
对称符号：两条平行线段，细实线，长6～10mm，间距2～3mm
风向频率玫瑰图，简称风玫瑰图，是根据当地多年平均统计的各方向吹风次数的百分数，按照一定比例绘制的。一般用8或16个罗盘方向定位，画出8或16个方向的长短线来表示该地区常年的风向频率。
4. 风向频率玫瑰图
粗实线表示全年平均风向
虚线表示夏季平均风向
细实线表示冬季平均风向
风向为从外指向中心（即，
从外面吹向地区中心）
该风玫瑰图显示该地区全年最大风向频率为西北方向
风玫瑰图需画在总平面图上
坡度的表示方法包括：
2. 比例法(斜率法)，如1:2，坡度平坦且坡度方向
不明显时使用。
3. 三角形法，坡度较大时使用。
5. 坡度
1. 百分比法，如10%，道路、路面及平屋顶使用。
课下任务
请识读高层住宅总平面图、首层平面图、屋面平面图、楼梯平面图、1-1墙面剖面图中风向玫瑰图、指北针、连接符号、对称符号、坡度的应用情形。
