投影面的垂直线-侧垂线

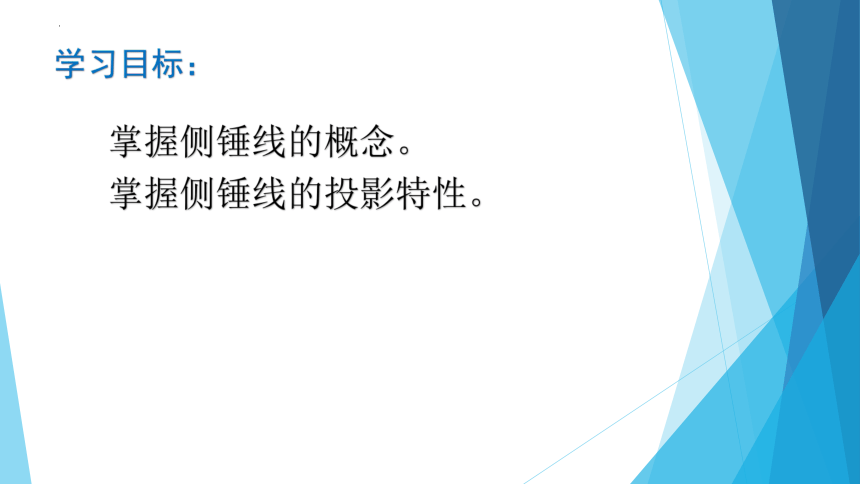

学习目标：
掌握侧锤线的概念。
掌握侧锤线的投影特性。
导入

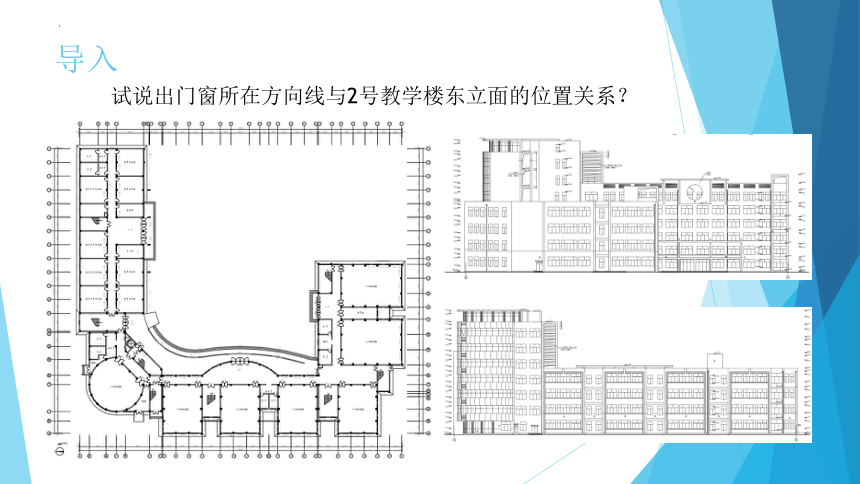

试说出门窗所在方向线与2号教学楼东立面的位置关系？

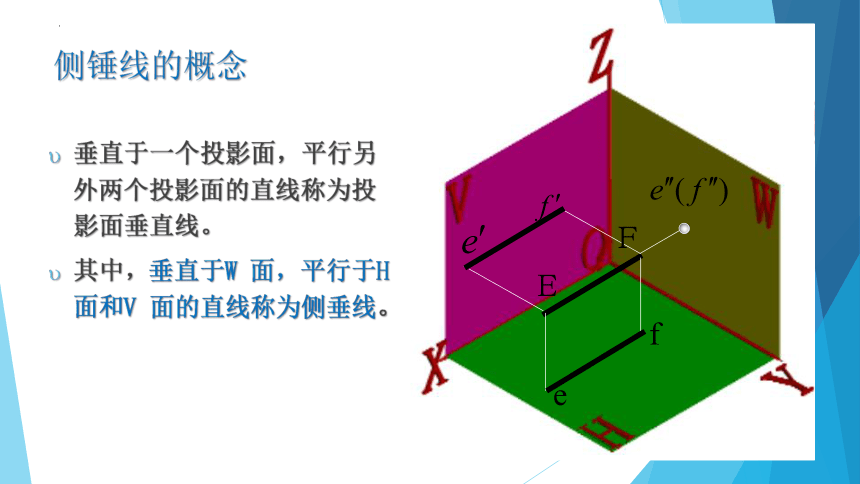

侧锤线的概念
垂直于一个投影面，平行另外两个投影面的直线称为投影面垂直线。
其中，垂直于W 面，平行于H 面和V 面的直线称为侧垂线。
Ｅ
Ｆ
e
f

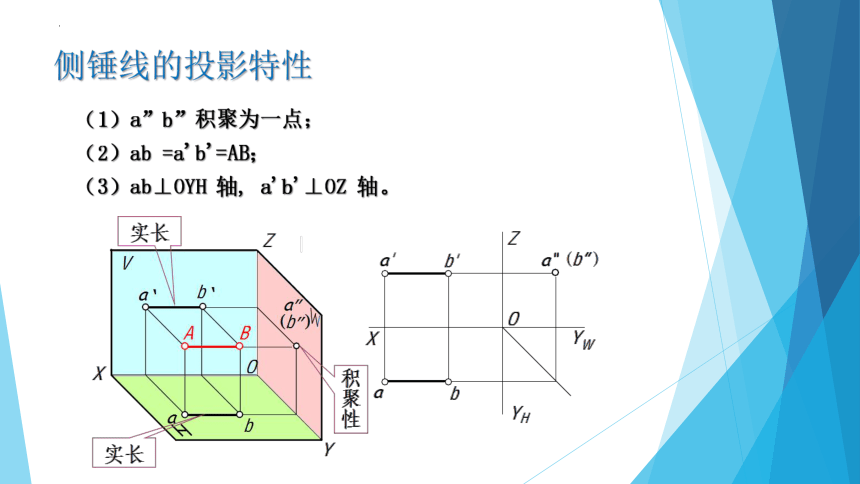

侧锤线的投影特性
（1）a”b”积聚为一点；
（2）ab =a'b'=AB；
（3）ab⊥OYH 轴, a'b'⊥OZ 轴。

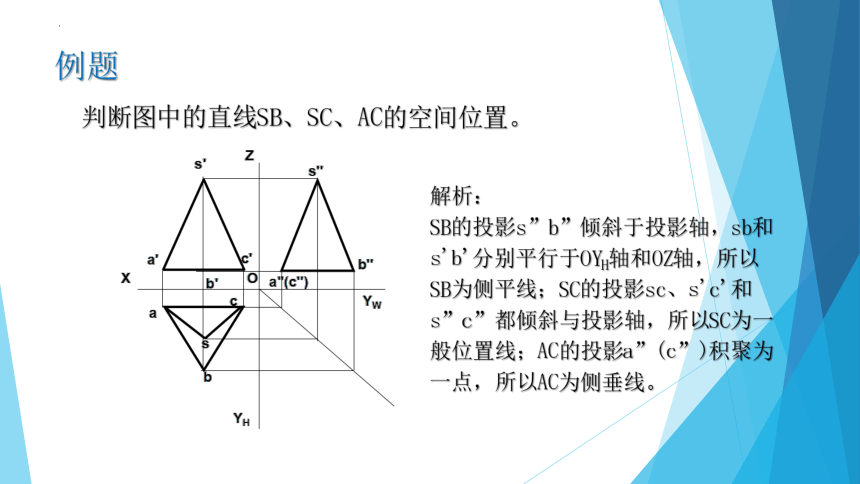

例题
解析：
SB的投影s”b”倾斜于投影轴，sb和s'b'分别平行于OYH轴和OZ轴，所以SB为侧平线；SC的投影sc、s'c'和s”c”都倾斜与投影轴，所以SC为一般位置线；AC的投影a”(c”)积聚为一点，所以AC为侧垂线。
判断图中的直线SB、SC、AC的空间位置。

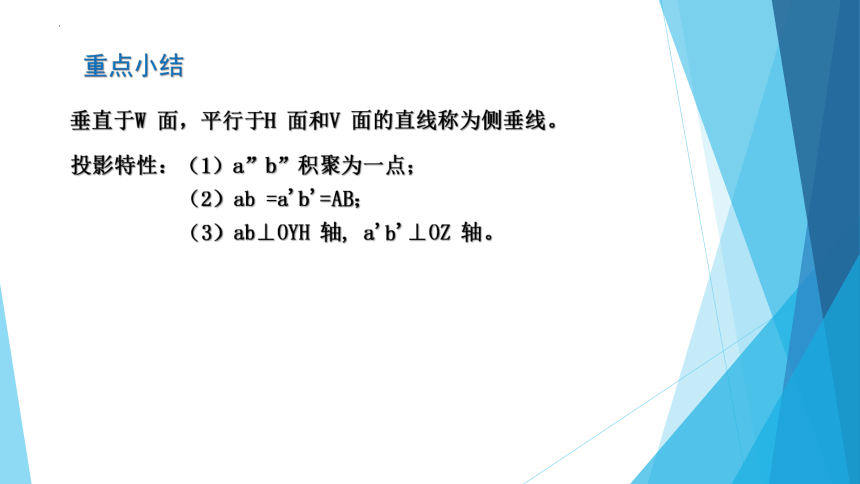

重点小结
垂直于W 面，平行于H 面和V 面的直线称为侧垂线。
投影特性：（1）a”b”积聚为一点；
（2）ab =a'b'=AB；
（3）ab⊥OYH 轴, a'b'⊥OZ 轴。
投影面的垂直线-铅垂线
学习目标：
掌握铅锤线的概念。
掌握铅锤线的投影特性。
导入
试说出图中柱子所在方向线与2号教学楼一层平面的位置关系？
瓦工师傅砌墙时，为了使墙砌得与地面垂直，先吊一根铅垂线，即用一根细线吊一个重锤。
重锤由于地球引力，呈与地面水平线垂直的状态下垂。这时，铅垂线与水平线互相垂直。
铅锤线的概念
垂直于一个投影面，平行另外两个投影面的直线称为投影面垂直线。
其中，垂直于H 面，平行于V 面和W 面的直线称为铅垂线。
铅锤线的投影特性
（1）ab 积聚为一点；
（2）a'b'= a”b”=AB；
（3）a'b'⊥OX 轴, a”b”⊥OYW 轴。
重点小结
垂直于H 面，平行于V 面和W 面的直线称为铅垂线。
投影特性：（1）ab 积聚为一点；
（2）a'b'= a”b”=AB；
（3）a'b'⊥OX 轴, a”b”⊥OYW 轴。
谢谢！
