构 造
楼 梯
构造
楼 梯

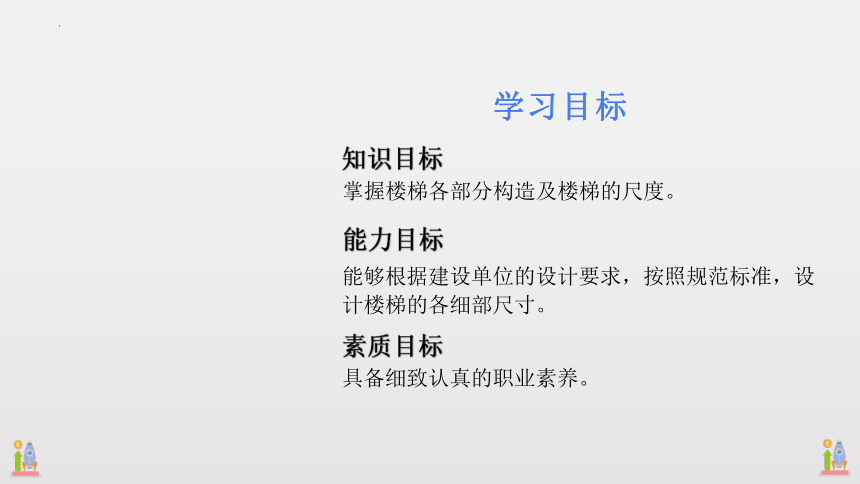

学习目标
能够根据建设单位的设计要求,按照规范标准,设计楼梯的各细部尺寸。
能力目标
掌握楼梯各部分构造及楼梯的尺度。
知识目标
具备细致认真的职业素养。
素质目标
你爬过楼梯吗?

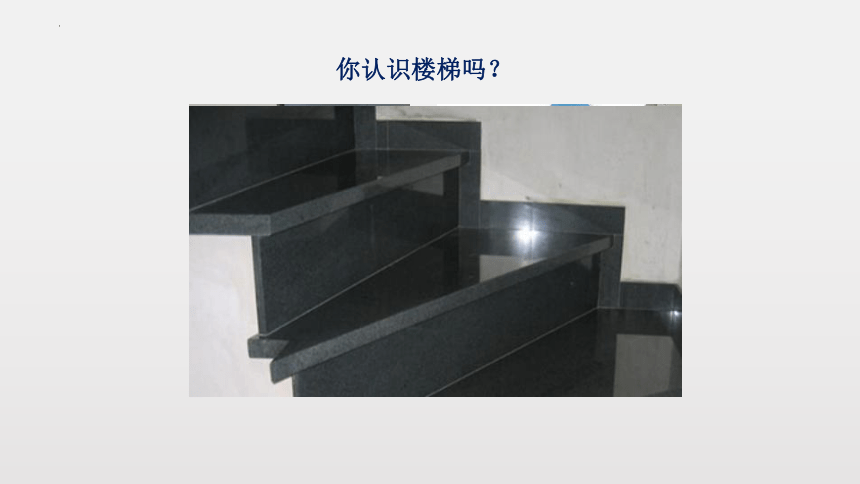

你认识楼梯吗?
设计要求

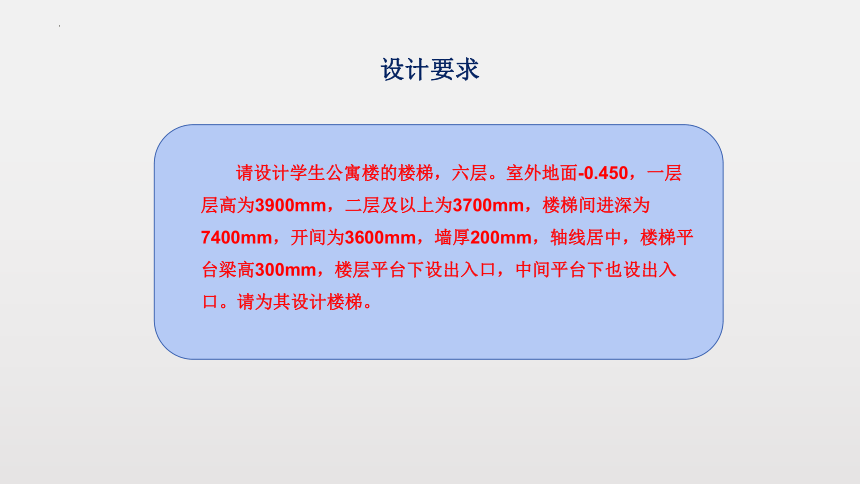

请设计学生公寓楼的楼梯,六层。室外地面-0.450,一层层高为3900mm,二层及以上为3700mm,楼梯间进深为7400mm,开间为3600mm,墙厚200mm,轴线居中,楼梯平台梁高300mm,楼层平台下设出入口,中间平台下也设出入口。请为其设计楼梯。

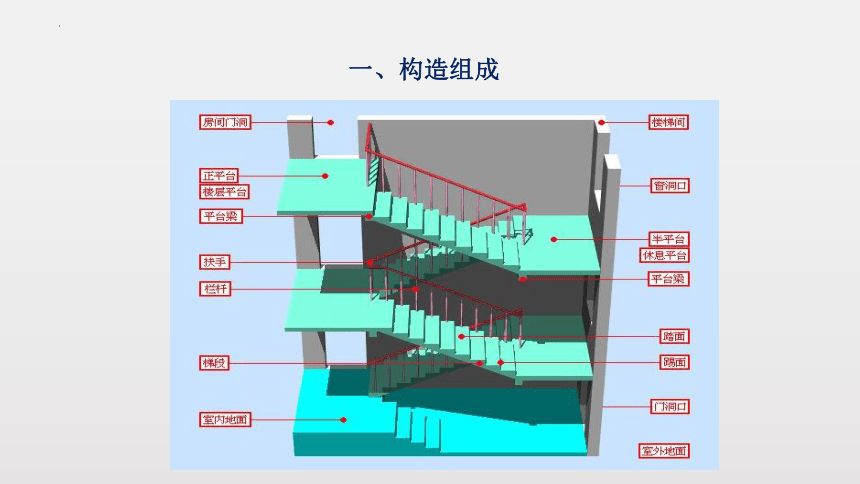

一、构造组成

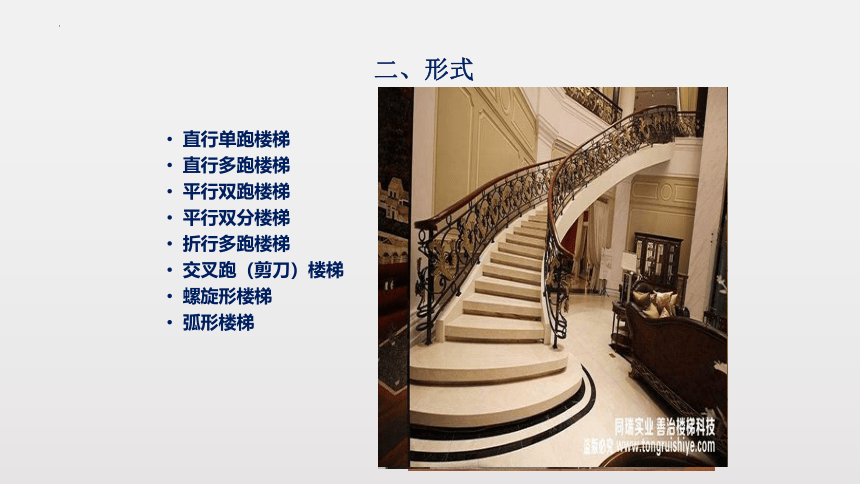

二、形式
直行单跑楼梯
直行多跑楼梯
平行双跑楼梯
平行双分楼梯
折行多跑楼梯
交叉跑(剪刀)楼梯
螺旋形楼梯
弧形楼梯
踏步数N为3~18级
三、尺度
1.踏步
b
h
经验公式:2h+b=600~620mm
名称 住宅 学校 剧院 会堂 医院 幼儿园
踏面宽b(mm) 260~300 280~340 300~350 300~350 260~280
踢面高h(mm) 150~175 140~160 120~150 120~150 120~150
三、尺度
2.楼梯的坡度
坡道 室内≤1/8,室外≤1/10,轮椅≤1/12
室外台阶15°~20 °
楼梯20°~45 °
自动扶梯30°左右
工作梯45°~ 60°
爬梯60°~ 90°
电梯90°
三、尺度
三、尺度
4.楼梯段的宽度:墙面的装饰面到扶手中心的水平距离。
单人:大于900mm
双人:1100~1400mm
三人:1500~1800mm
三、尺度
5.平台宽度
三、尺度
6.楼梯井宽度
一般为60~200mm。
三、尺度
7.净空高度
三、尺度
3.楼梯栏杆的要求
室内≥900mm
室外≥1050mm
中高层≥1100mm;
儿童扶手≤600mm
且杆件净距≤110mm。
