建筑识图与构造
子任务--掌握识读图纸的基本原理
侧平面
学习目标
知识目标:
（1）了解投影面平行面的三种位置
（2）掌握侧平面的投影特性
能力目标:
（1）能够识别侧平面的三面投影
素质目标：
（1）培养学生养成善于观察和勤于动手的良好习惯，逐步提高空间想象能力
情境导入

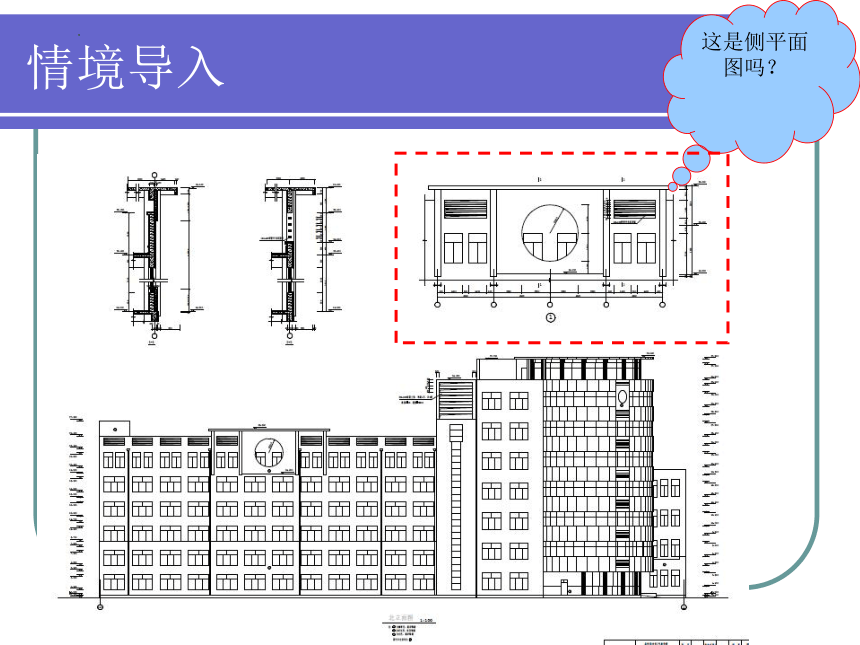

这是侧平面图吗？
知识概述
一、侧平面
投影面平行面是平行于一个投影面，垂直于另外两个投影面的平面。
侧平面平行于W 面，垂直于H 、V 面

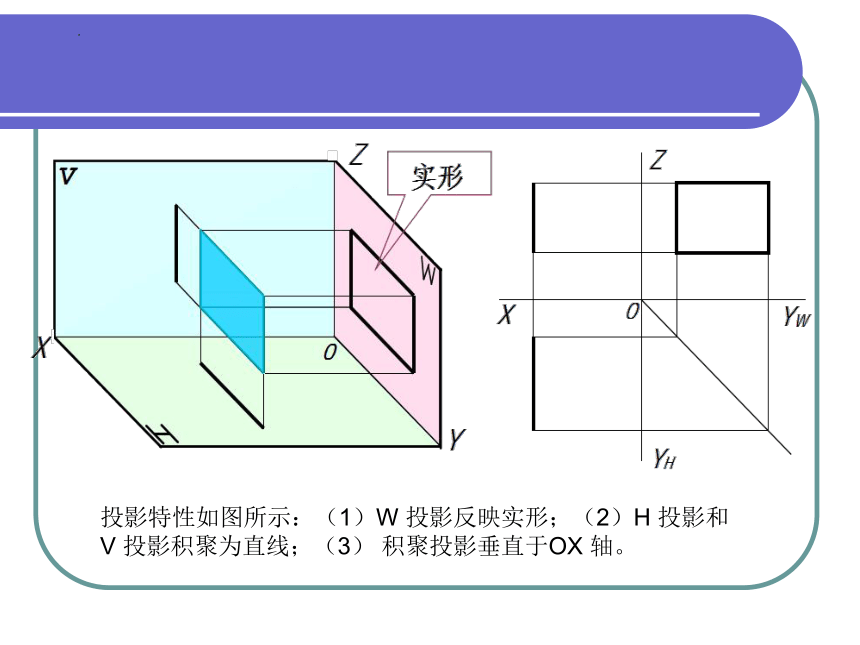

投影特性如图所示：（1）W 投影反映实形；（2）H 投影和 V 投影积聚为直线；（3） 积聚投影垂直于OX 轴。
识图案例
案例解析
此图为三角形的侧平面投影。
重点难点
1.侧平面的投影特性
2.识别侧平面的三面投影
建筑识图与构造
子任务--掌握识读图纸的基本原理
水平面
学习目标
知识目标:
（1）了解投影面平行面的三种位置
（2）掌握水平面的投影特性
能力目标:
（1）能够识别水平面的三面投影
素质目标：
（1）培养学生养成善于观察和勤于动手的良好习惯，逐步提高空间想象能力
情境导入
这是水平面图吗？
知识概述
一、水平面
投影面平行面是平行于一个投影面，垂直于另外两个投影面的平面。
水平面平行于H 面，垂直于V 、W 面；
投影特性如图所示：（1）H投影反映实形；（2）V投影和 W 投影积聚为直线；（3）积聚投影垂直于OZ 轴。
绘图案例
圆的投影
平行于投影面的圆
案例解析
投影特性：
在所平行的投影面上的投影反映圆的实形；
另外两个投影面上的投影分别积聚为直线段，其长度均等于圆的直径，且平行相应的轴。
重点难点
1.水平面的投影特性
2.识别水平面的三面投影
