投影面的垂直线-正垂线

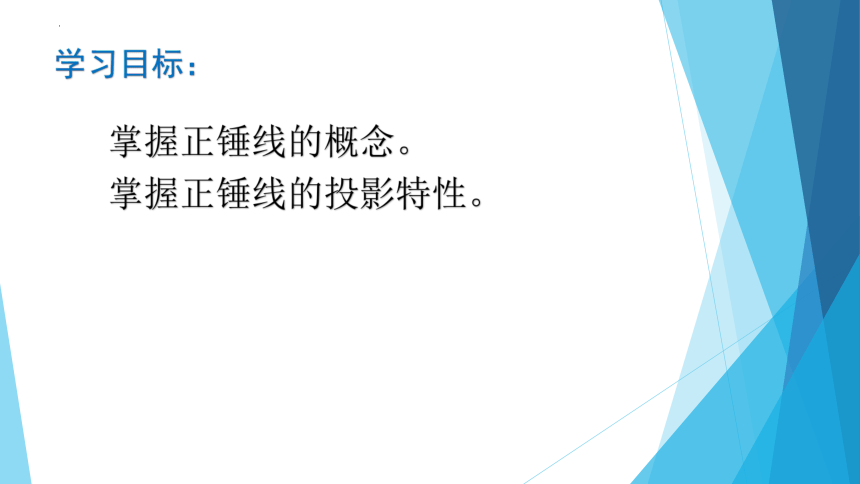

学习目标：
掌握正锤线的概念。
掌握正锤线的投影特性。

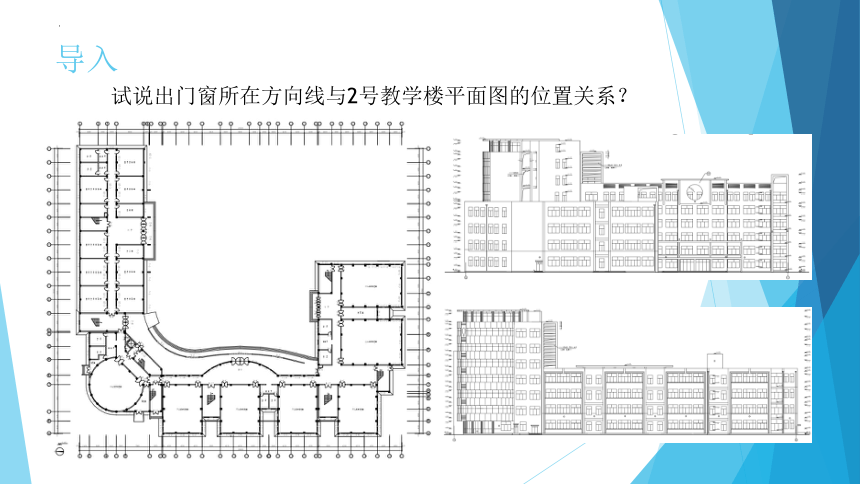

导入
试说出门窗所在方向线与2号教学楼平面图的位置关系？

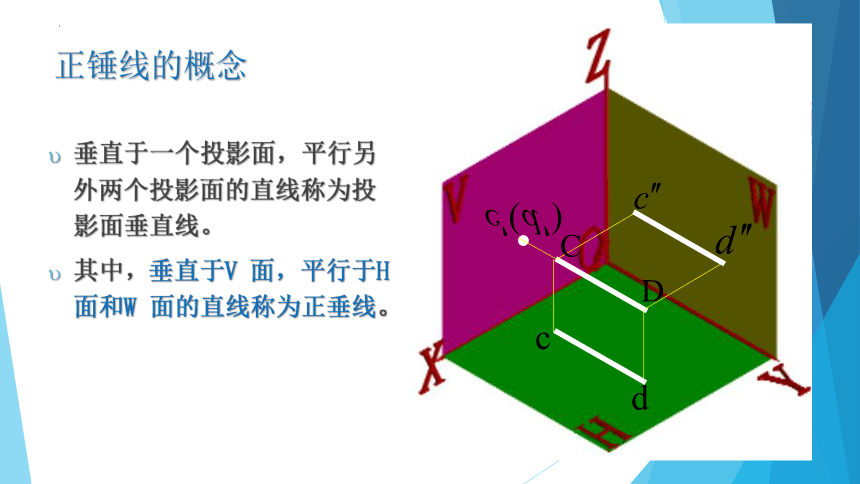

正锤线的概念
垂直于一个投影面，平行另外两个投影面的直线称为投影面垂直线。
其中，垂直于V 面，平行于H 面和W 面的直线称为正垂线。
d
c
C
D

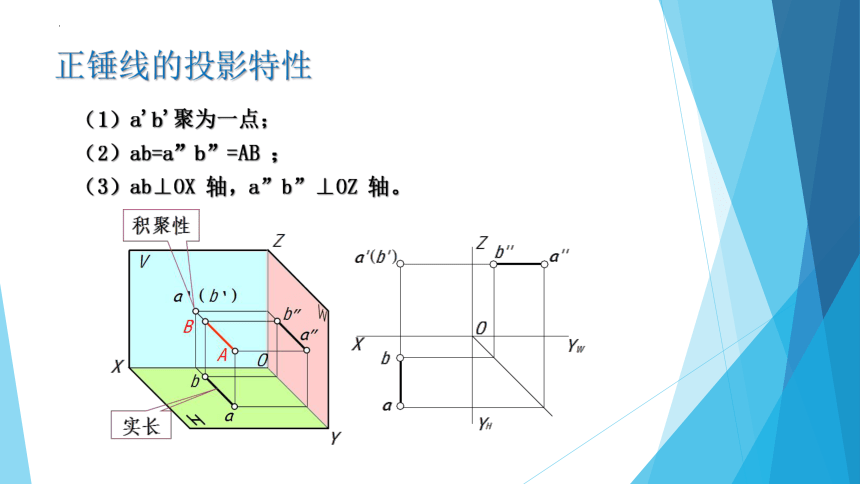

正锤线的投影特性
（1）a'b'聚为一点；
（2）ab=a”b”=AB ；
（3）ab⊥OX 轴，a”b”⊥OZ 轴。

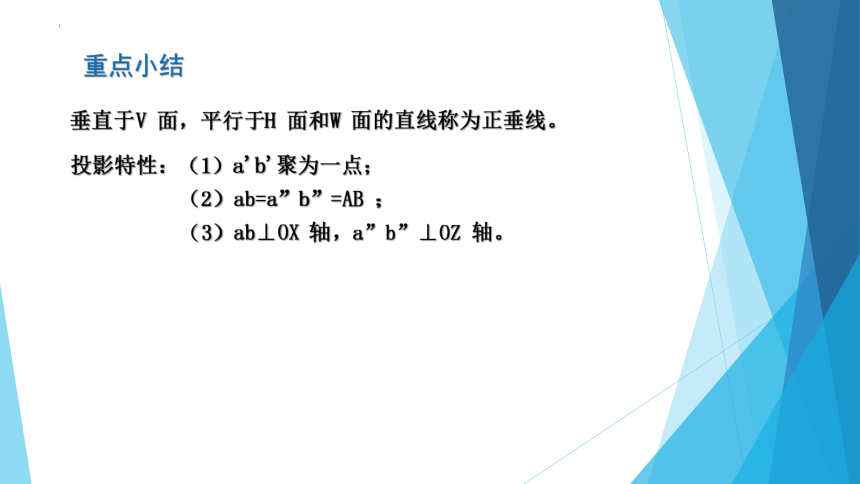

重点小结
垂直于V 面，平行于H 面和W 面的直线称为正垂线。
投影特性：（1）a'b'聚为一点；
（2）ab=a”b”=AB ；
（3）ab⊥OX 轴，a”b”⊥OZ 轴。
投影面的平行线-侧平线
学习目标：
掌握侧平线的概念。
掌握侧平线的投影特性。
导入
试说出门窗所在方向线与2号教学楼一层平面的位置关系？
侧平线的概念
平行某一投影面，倾斜另两个投影面的直线称为投影面平行线。
其中，平行于W面而与H、V面倾斜的直线称为侧平线。
侧平线的投影特性
（1）a”b”=AB ；
（2）反映α、β实角；
（3）ab∥OY 轴，a'b'∥OZ 轴。
重点小结
平行于W面而与H、V面倾斜的直线称为侧平线。
投影特性：（1）a”b”=AB ；
（2）反映α、β实角；
（3）ab∥OY 轴，a'b'∥OZ 轴。
谢谢！
