项目八基础与地下室
任务一 地基与基础
任务二 基础的类型和构造
任务三地下室的构造

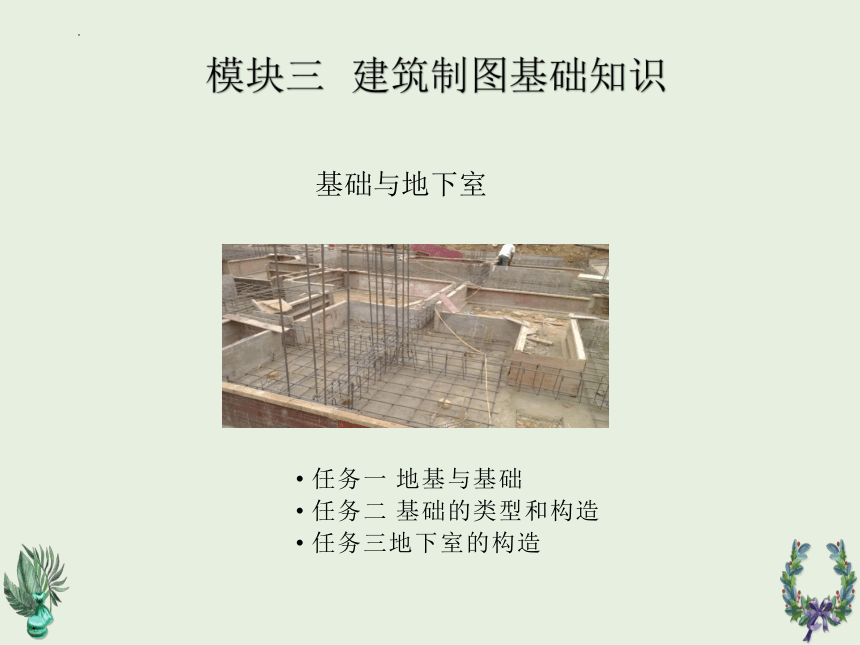

基础与地下室
模块三 建筑制图基础知识
1.1 地基与基础
地基 基础
任务一
1 地基与基础
任务一

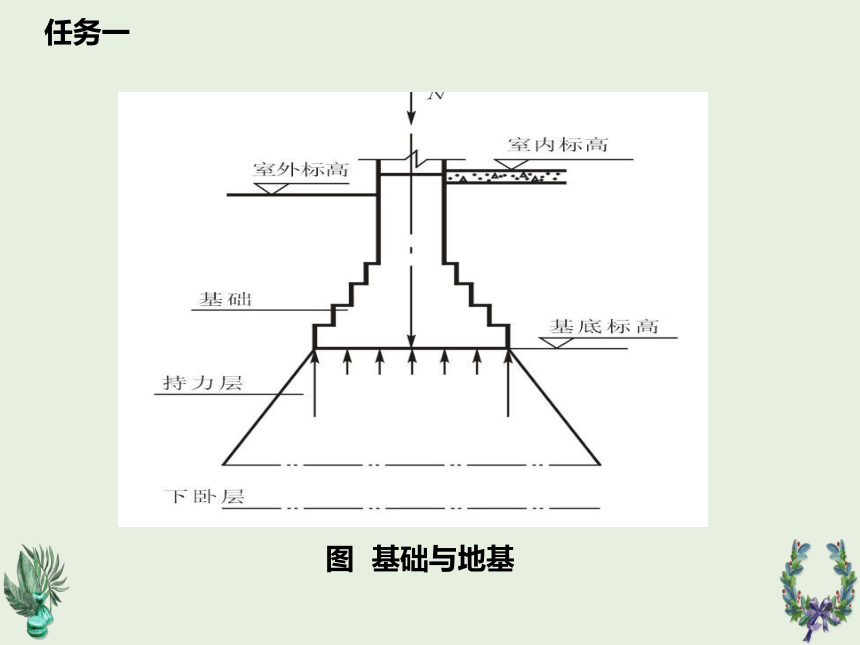

图 基础与地基
任务一

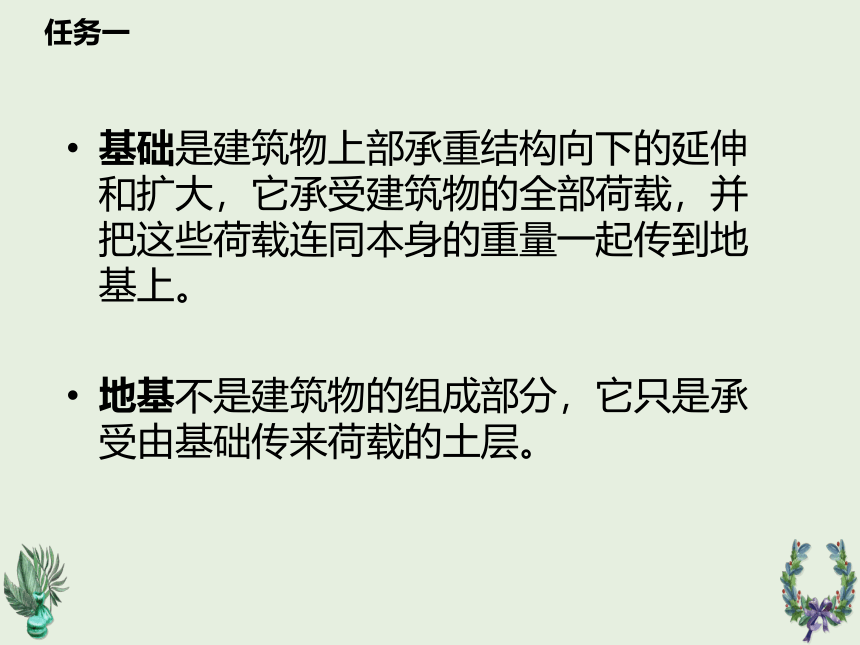

基础是建筑物上部承重结构向下的延伸和扩大，它承受建筑物的全部荷载，并把这些荷载连同本身的重量一起传到地基上。
地基不是建筑物的组成部分，它只是承受由基础传来荷载的土层。
任务一

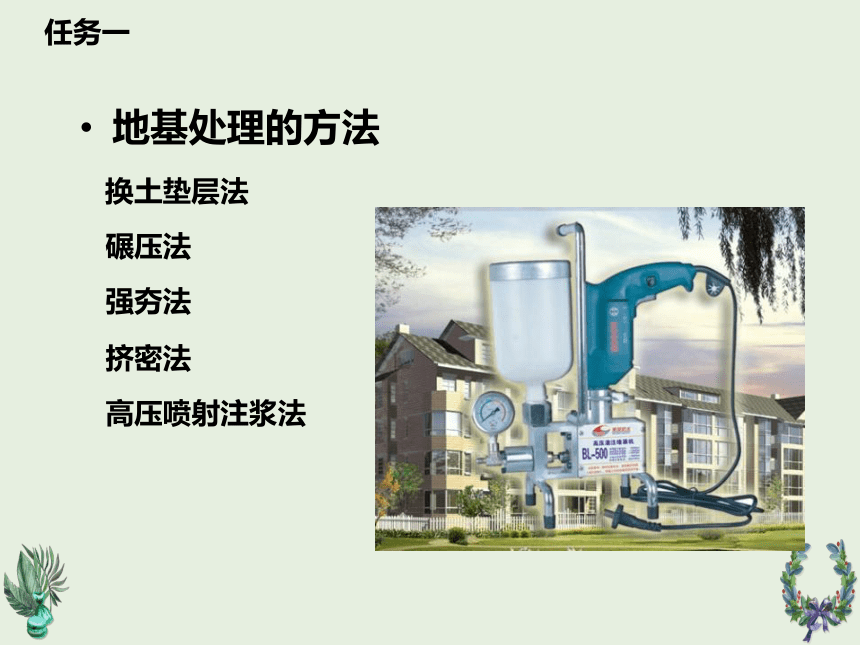

地基处理的方法
换土垫层法
碾压法
强夯法
挤密法
高压喷射注浆法

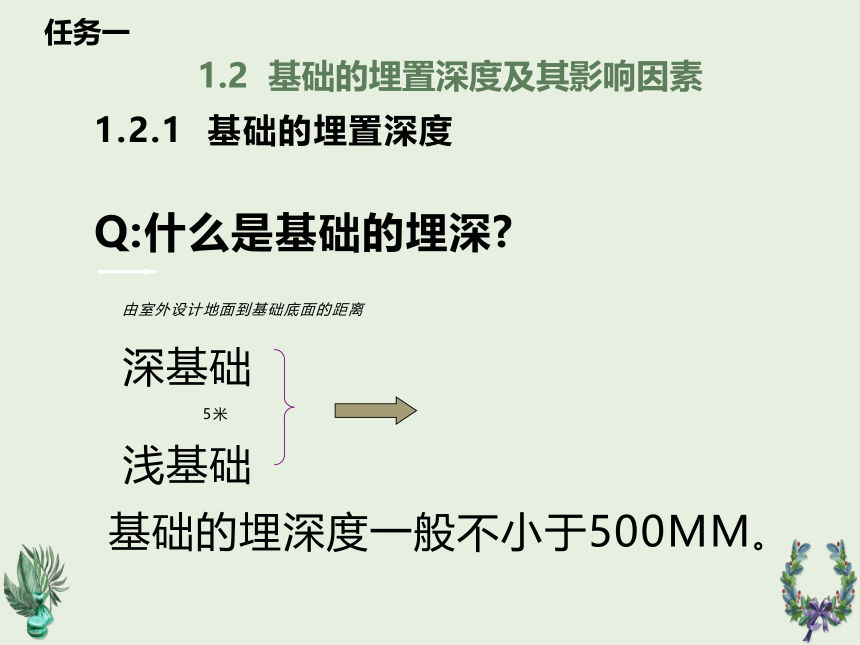

1.2.1 基础的埋置深度
q:什么是基础的埋深
由室外设计地面到基础底面的距离
深基础
5米
浅基础
基础的埋深度一般不小于500mm。
任务一
1.2 基础的埋置深度及其影响因素
任务一

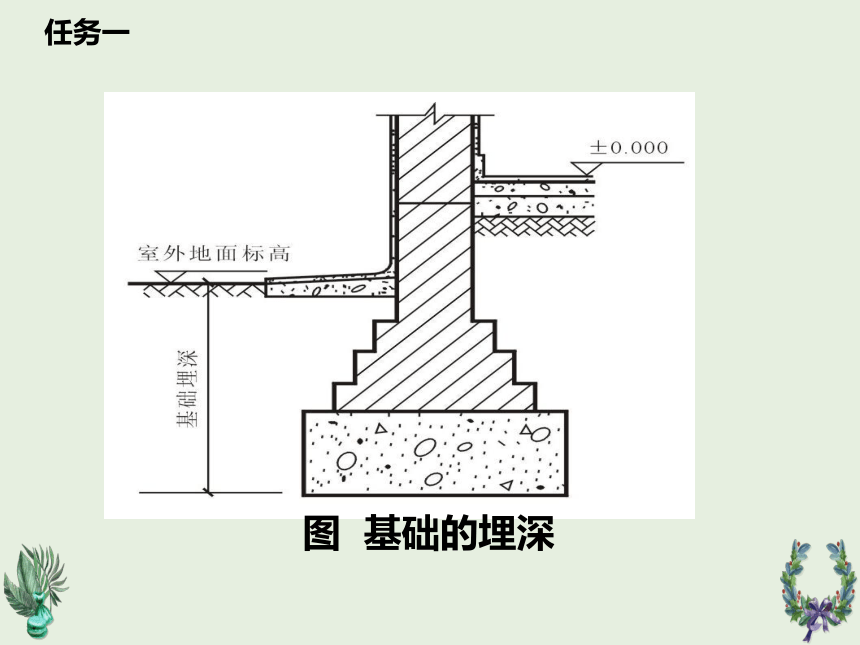

图 基础的埋深
（1）土层构造情况
（2）地下水位的影响
1.2.2 影响基础埋深的因素
任务一

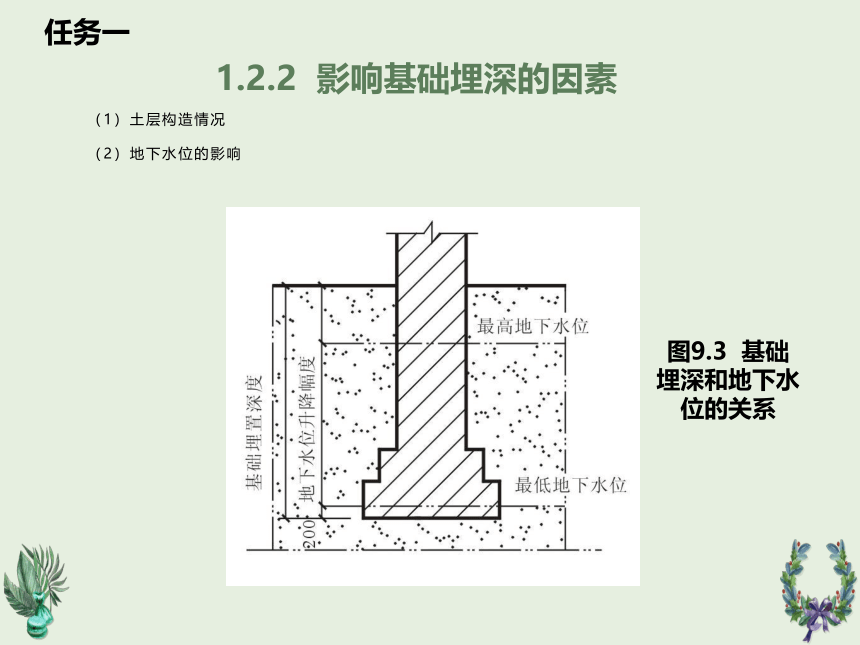

图9.3 基础埋深和地下水位的关系
（3）冰冻深度的影响
（4）相邻建筑物基础的影响
（5）其他因素的影响
任务一
图9.4 基础埋深和冰冻线的关系
2.1 条形基础
（1）砖条形基础
（a）间隔式； （b）等高式
任务二
2 基础的类型和构造
（2）毛石基础
原材料：
毛石和水泥砂浆，剖面形状多为阶梯形。
尺寸：
b1>100㎜；
b2< 200㎜
h1、h2>400㎜，
任务二
图 毛石基础
任务二
（3）混凝土基础
材料：不低于C15的混凝土
剖面形式：阶梯形和锥形
尺寸要求： 满足刚性角（45 ）
任务二
（4）钢筋混凝土基础
材料：钢筋，混凝土
剖面形式：扁锥形
尺寸要求： 满足
（5）柱下条形基础
（6）井格基础
目的：提高建筑物的整体性，避免各承重柱产生不均匀沉降
方法：将柱下基础沿纵横方向连接起来
任务二
范围：建筑物上部结构为框架、排架
常见形式：阶梯形、锥形、杯形等
任务二
2.2 独立基础
任务二
2.3 整片基础
形式：筏板基础
箱形基础 板式
梁板式
2.4 桩基础
组成：承台和桩柱
承台：厚度不小于300mm，桩顶嵌入承台不小于50mm。
桩柱：有木桩、钢桩、钢筋混凝土桩等，钢筋混凝土桩按施工方法可分为预制桩、灌注桩和爆扩桩。
任务二
任务三
3 地下室的类型与构造
3.1.1 地下室的类型
按使用功能分：普通地下室和防空地下室；
按结构形式分：砖墙结构地下室和混凝土结构地下室；
按地下室埋入地下深度分：全地下室和半地下室。
任务三
3.1 地下室的类型与组成
任务三
图 地下室的类型
任务三
3.1.2 地下室的组成
地下室六个组成部分：墙、底板、顶板、门窗、楼梯、采光井
任务三
采光井构造（当地下室窗台低于室外地面时设置）
地下室外墙的防潮做法：先在外墙表面抹一层20mm厚的水泥砂浆找平层，再涂一道冷底子油和两道热沥青，然后在外侧回填低渗透性土壤。 （a）墙身防潮； （b）地坪防潮
任务三
3.2 地下室防潮
当最高地下水位高于地下室地坪时，地下室的底板和部分外墙将侵在水中，此时地下室外墙受到地下水的侧压力，地坪受到水的浮力的影响，因此必须对地下室外墙和地坪做防水处理，并把防水层连贯起来。
地下室防水工程分为四个等级，各地下工程的防水方案应根据工程的重要性和使用要求选定。
目前我国地下工程防水常用的措施有卷材防水、混凝土构件自防水、涂料防水、塑料防水板防水、金属防水层等。
任务三
3.3 地下室防水
任务三
（1）混凝土构件自防水（刚性防水）
做法：调整混凝土的配合比或在混凝土中掺入外加剂等
特点：集承重、围护、防水功能三合一。
为防止地下水对钢筋混凝土构件的侵蚀，在墙外侧应抹水泥砂浆，然后涂刷热沥青
任务三
（2）卷材防水（柔性防水）：防水卷材和粘结剂分层粘贴，铺设在地下室底板垫层至墙体顶端的基面上
分类：外包防水和内包防水
具体做法是： 先将基面找平并涂刷基层处理剂，然后按确定的卷材层数分层粘贴卷材，并做好防水层保护。
任务三
（3） 涂料防水：以刷涂、刮涂或滚涂等方法，将无定型液态冷涂料在常温下涂敷在地下室结构表面，一般为多层敷设。为增强其抗裂性，通常还夹铺1-2层纤维制品。
