项目九墙体构造2
砌块的材料及其类型？
隔墙的种类？
剪力墙的构造？
任务三
3 砌块墙和剪力墙

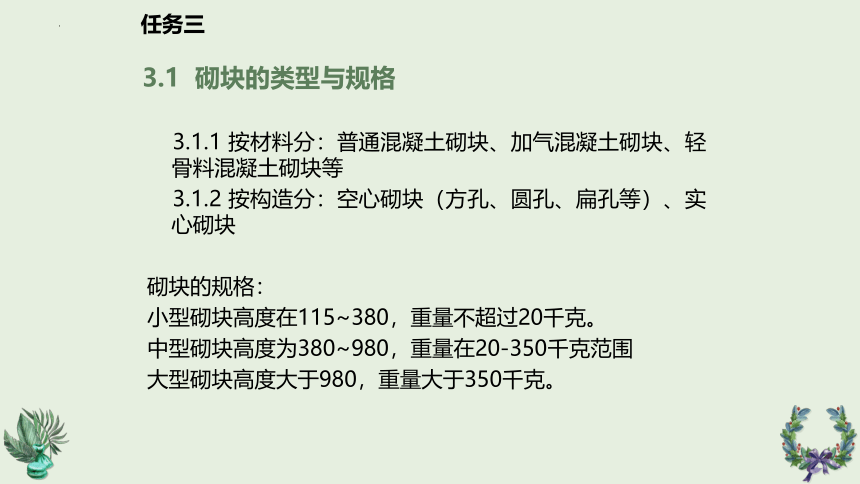

3.1.1 按材料分：普通混凝土砌块、加气混凝土砌块、轻骨料混凝土砌块等
3.1.2 按构造分：空心砌块（方孔、圆孔、扁孔等）、实心砌块
砌块的规格：
小型砌块高度在115~380，重量不超过20千克。
中型砌块高度为380~980，重量在20-350千克范围
大型砌块高度大于980，重量大于350千克。
任务三
3.1 砌块的类型与规格
任务三

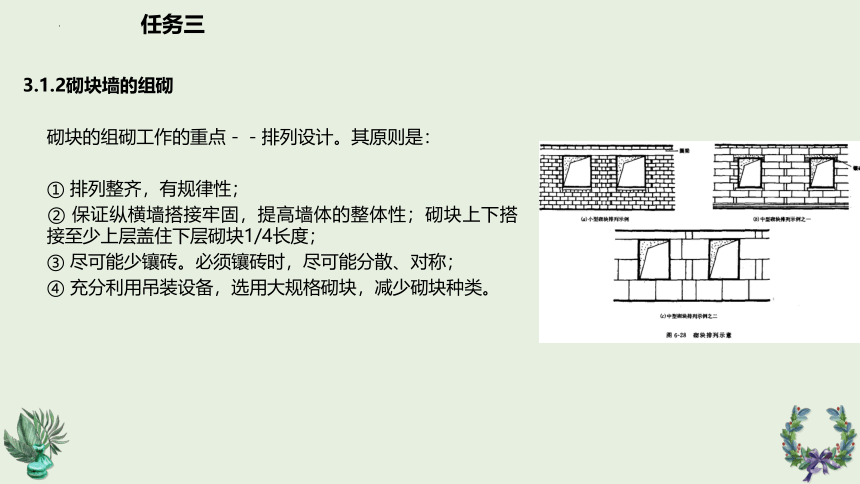

3.1.2砌块墙的组砌
砌块的组砌工作的重点－－排列设计。其原则是：
① 排列整齐，有规律性；
② 保证纵横墙搭接牢固，提高墙体的整体性；砌块上下搭接至少上层盖住下层砌块1/4长度；
③ 尽可能少镶砖。必须镶砖时，尽可能分散、对称；
④ 充分利用吊装设备，选用大规格砌块，减少砌块种类。
① 竖缝要填灌密实，水平缝砌筑饱满，上下左右砌块连接良好。
② 砌块在厚度方向没有搭结，长度方向的错缝要求高，中型砌块上下皮搭结长度不少于砌块的三分之一，且长度不小于150；小型空心砌块搭结长度不小于90。
③ 当搭结长度不足时，应在水平灰缝内设置钢筋网片，网片每端均超过该垂直缝300。
④ 砂浆一般采用强度不低于M5的水泥砂浆，竖直灰缝的宽度根据材料和规格定：小型砌块为10-15；中型为15-20；当竖直灰缝大于30时，须用C20细石混凝土灌缝。

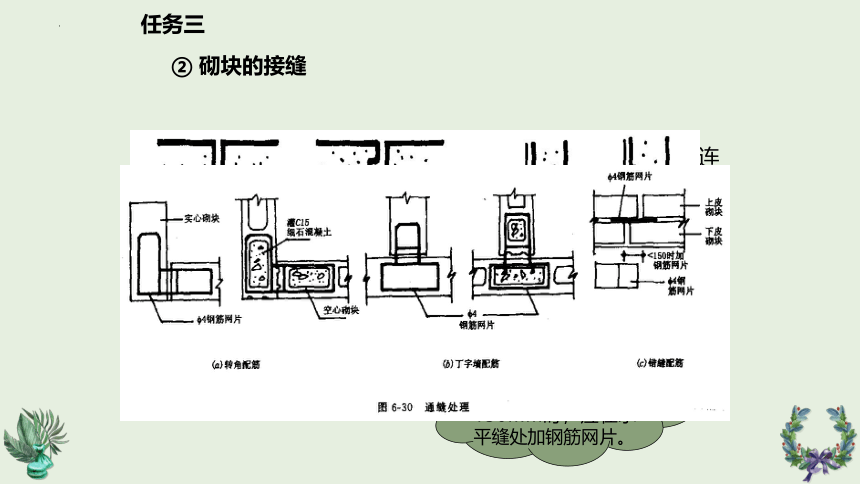

上下皮出现通缝，或错缝距离小于150mm时，应在水平缝处加钢筋网片。
任务三
② 砌块的接缝
任务三
3.1.3 砌块墙的构造特点

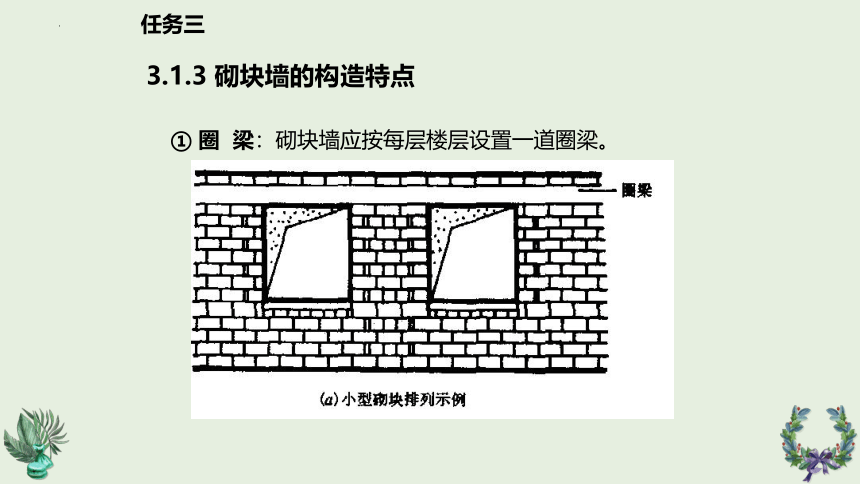

① 圈 梁：砌块墙应按每层楼层设置一道圈梁。
任务三

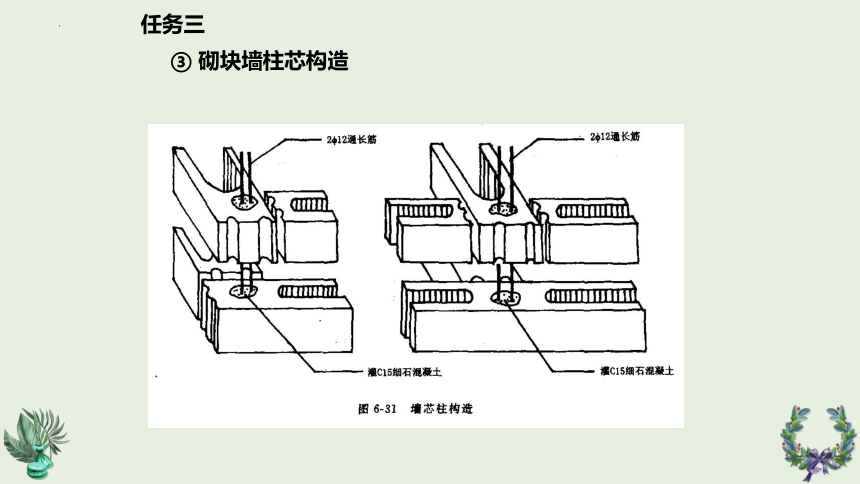

③ 砌块墙柱芯构造
3.2.1 剪力墙的厚度
剪力墙厚度的要求，主要是为了使墙体有足够的稳定性。
《抗震规范》规定：剪力墙的厚度一、二级不应小于160mm且不应小于层高的1/20，三、四级不应小于140mm且不应小于层高的1/25。底部加强部位的墙厚，一、二级不宜小于200mm且不宜小于层高的1/16；无端柱或翼墙时不应小于层高的1/12。
3.2 剪力墙的构造
任务三
12.3框架结构抗震构造措施
剪力墙分布钢筋的作用有：抗剪、抗弯、减少收缩裂缝等。若分布筋过少，抗震墙会由于纵向钢筋拉断而破坏。具体规定为：
(1)剪力墙厚度大于140mm时，竖向和横向分布钢筋应双排布置；双排分布钢筋间拉筋的间距不应大于600mm，直径不应小于6mm；在底部加强部位，边缘构件以外的拉筋间距应适当加密。
(2)一、二、三级剪力墙的竖向和横向分布钢筋最小配筋率均不应小于0.25%， 四级抗震墙不应小于0.20%；钢筋间距不应大于300mm，直径不应小于8mm。
(3)部分框支剪力墙结构的剪力墙底部加强部位，竖向及横向分布钢筋的最小配筋率均不应小于0.3%，钢筋间距不应大于200mm。
(4)剪力墙竖向、横向分布钢筋的直径不宜大于墙厚的1/10。
任务三
12.3框架结构抗震构造措施
3.2.2 剪力墙的分布钢筋
1．剪力墙边缘构件的类型
《抗震规范》规定剪力墙墙肢两端和洞口两侧应设置边缘构件。剪力墙的边缘构件分为约束边缘构件和构造边缘构件两类。约束边缘构件是指用箍筋约束的暗柱、端柱和翼墙，其混凝土用箍筋约束，有较大的变形能力；构造边缘构件的混凝土约束较差。
2．剪力墙边缘构件的设置部位
(1)剪力墙结构，一级、二级剪力墙底部加强部位及相邻的上一层应设置约束边缘构件，但墙肢底截面在重力荷载代表值作用下的轴压比小于表6.13的规定值时可设置成构造边缘构件。
任务三
12.3框架结构抗震构造措施
3.2.3 剪力墙的边缘构件
(2)部分框支剪力墙结构，一级、二级落地剪力墙的底部加强部位及相邻的上一层的墙肢两端应设置符合约束边缘构件要求的翼墙或端柱，洞口两侧应设置约束边缘构件；不落地剪力墙应在底部加强部位及相邻的上一层的墙肢两端设置约束边缘构件。
(3)一、二级剪力墙的其他部位和三、四级剪力墙均应设置构造边缘构件。
任务三
12.3框架结构抗震构造措施
3．剪力墙构造边缘构件的构造要求
(1)剪力墙的构造边缘构件范围，宜按图6.11采用，矩形端取墙厚与400mm的较大者，有翼墙时为翼墙厚300mm，有端柱时为端柱。
任务三
12.3框架结构抗震构造措施
(2)剪力墙构造边缘构件的配筋区分底部加强部位和其他部位，除应满足受弯承载力要求外，宜符合表6.14的要求。底部加强部位的构造边缘构件采用箍筋，其他部位采用拉筋，其拉筋水平间距不应大于纵向间距的2倍，转角处宜采用箍筋。当抗震墙的构造边缘构件的端柱承受集中荷载时，其端柱的纵向钢筋、箍筋直径和间距应满足柱的相应要求。
任务三
12.3框架结构抗震构造措施
连梁是对剪力墙结构抗震性能影响比较大的构件，采用斜交叉配筋方式，可以大大改善连梁的延性。但由于其配筋要求较高，构造复杂，《抗震规范》规定：一、二级剪力墙底部加强部位跨高比不大于2且墙厚不小于200mm的连梁，除普通箍筋外宜另设斜交叉构造配筋。
一般连梁的跨高比较小，容易出现剪切斜裂缝，为了防止斜裂缝出现后的脆性破坏，除加大其箍筋配置外，还规定了顶层连梁的纵向钢筋锚固长度范围内应设置箍筋，其箍筋间距可采用150mm，箍筋直径应与连梁的箍筋直径相同。
任务三
12.3框架结构抗震构造措施
3.2.4 连梁
为了提高其变形和耗能能力，对框架—剪力墙结构中的剪力墙墙厚、墙体最小配筋率和端柱设计等做出了较严格的规定：
（1）剪力墙的厚度不应小于160 mm且不应小于层高的1/20，底部加强部位的剪力墙厚度不应小于200 mm且不应小于层高的1/16。
（2）剪力墙的周边应设置梁(或暗梁)和端柱组成的边框。
（3）端柱截面宜与同层框架柱相同，并应符合有关框架构造配筋规定；剪力墙底部加强部位的端柱和紧靠抗震墙洞口的端柱宜按柱箍筋加密区的要求沿全高加密箍筋。
（4）剪力墙的横向和竖向分布钢筋，配筋率均不应小于0.25%，并应双排布置，拉筋间距不应大于600mm，直径不应小于6mm。
（5）框架—剪力墙结构的其他抗震构造措施，应符合对框架及剪力墙的有关要求。
任务三
12.3框架结构抗震构造措施
任务四
4 墙面装饰和装修
墙面装修的种类
抹灰类、贴面类、涂料类、裱糊类、铺钉类
抹灰类墙面装修
① 材料 水泥＋石膏＋砂（/石渣）＋水；
② 抹灰厚度 外墙20～25mm，内墙15～20mm。为避免抹灰出现裂缝，保证抹灰与基层的粘结，抹灰需分层构造。
任务四
③ 抹灰的分层构造
普通标准：底层＋面层
较高标准：底层＋中间层＋面层
任务四
④ 墙体的护角
对经常易受碰撞的内墙阳角处或门洞的两侧，常做护角处理。
抹高1.5米的1:2水泥砂浆打底，以素水泥浆捋小圆角进行处理。
