构造
屋顶的防水
学习目标
能够判断屋顶的防水类型。
能力目标
掌握平屋顶和坡屋顶的构造层次；
掌握隔汽层、隔离层、泛水等概念。
知识目标
树立大局意识和全局观念。
素质目标

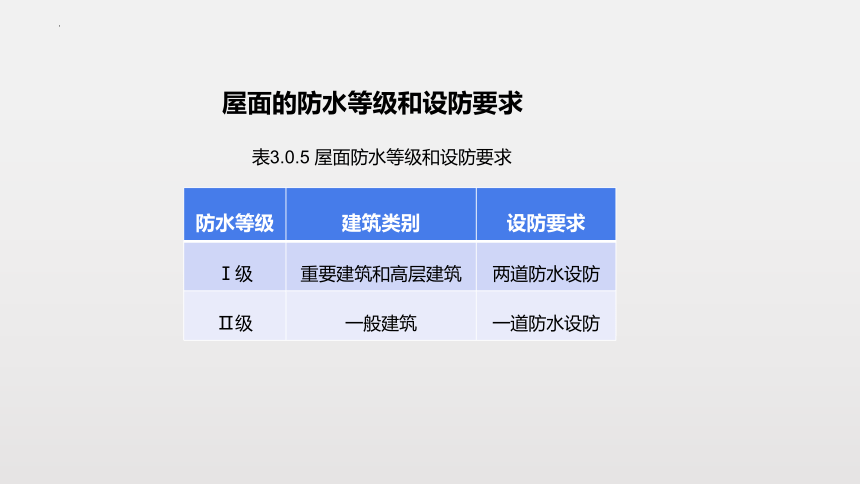

屋面的防水等级和设防要求
防水等级 建筑类别 设防要求
Ⅰ级 重要建筑和高层建筑 两道防水设防
Ⅱ级 一般建筑 一道防水设防
表3.0.5 屋面防水等级和设防要求

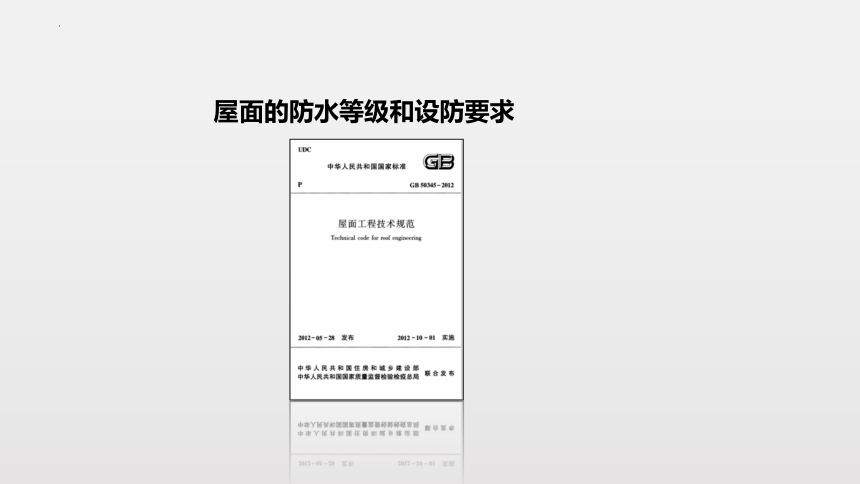

屋面的防水等级和设防要求
柔性防水；
刚性防水；
涂膜防水。
平屋顶的防水

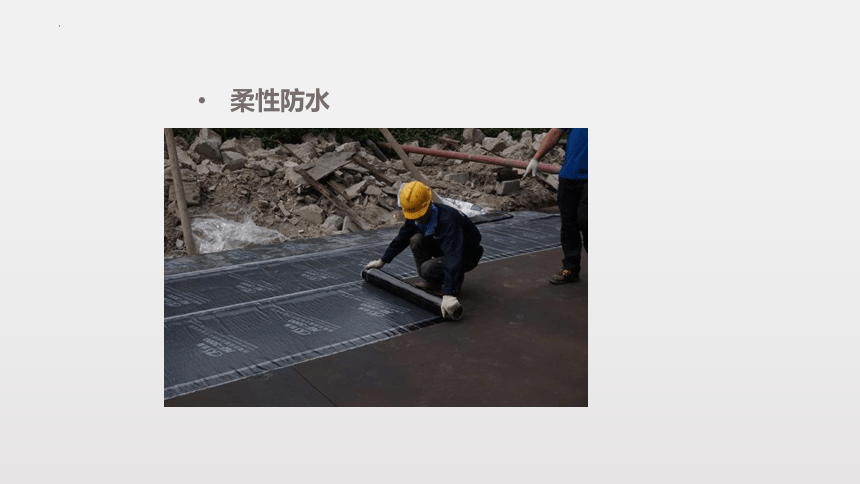

柔性防水
正置式屋面 倒置式屋面
卷材防水基本构造
（正置式屋面）
结构层
保温层
找平层
防水层
保护层
顶棚层
铝箔保护层
SBS卷材防水层
冷底子油结合层
水泥砂浆找平层
膨胀蛭石保温层兼找坡层
沥青卷材隔汽层
水泥砂浆找平层
钢筋混凝土屋面板结构层
冷底子油结合层
举例
抹灰顶棚层
顶棚层
结构层
找平层
保温层
防水层
保护层

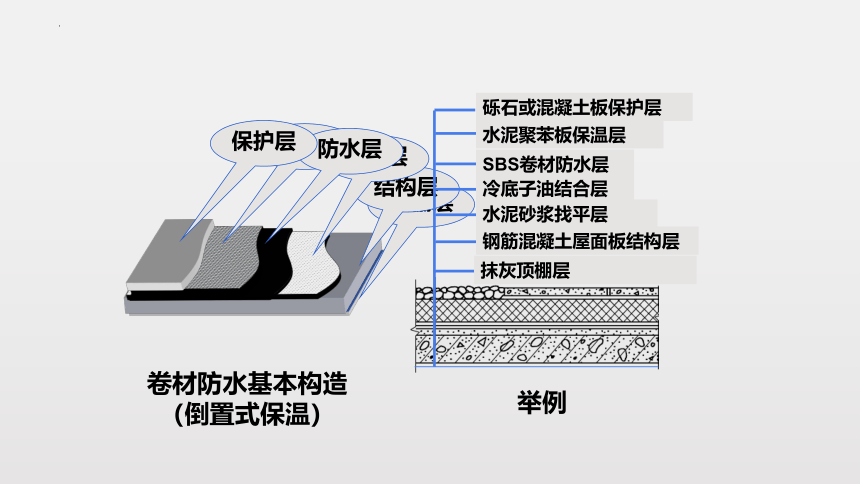

卷材防水基本构造
（倒置式保温）
砾石或混凝土板保护层
水泥聚苯板保温层
SBS卷材防水层
冷底子油结合层
水泥砂浆找平层
钢筋混凝土屋面板结构层
举例
抹灰顶棚层
泛水
刚性防水
结构层
顶棚层
防水层
找平层
刚性防水基本构造
隔离层
举例
配筋细石混凝土防水
低强度水泥砂浆隔离层
水泥砂浆找平层
钢筋混凝土屋面板
抹灰顶棚层
分格缝
涂膜防水
顶棚
保温层
承重结构
屋面
横墙承重
屋架承重
钢筋混凝土屋面板承重
覆盖材料
基层
横墙承重
一、坡屋顶的构造层次
二、坡屋面类型及构造
（一）平瓦屋面
钢筋混凝土结构层平瓦屋面
顺水条：20×30顺水条用水泥钉固定
找平层
防水层：卷材防水层一道
找平层
结构层：现浇混凝土屋面板
挂瓦条：20×25挂瓦条
平瓦
钢筋混凝土结构层平瓦屋面
找平层
防水层：卷材防水层一道
找平层
结构层：现浇混凝土屋面板
平瓦
钢筋混凝土结构层平瓦屋面
（二）油毡瓦屋面
（三）压形钢板瓦屋面
平改坡工程——
感谢聆听！
