构造
屋顶的排水
学习目标
能够根据图纸分析建筑物屋顶排水构造。
能力目标
掌握屋顶的排水构造；掌握排水方式。
知识目标
具有爱国之情。
素质目标
屋顶的作用
承重作用；
围护作用；
装饰建筑立面。
坡
屋
顶
平
屋
顶
曲
面
屋
顶

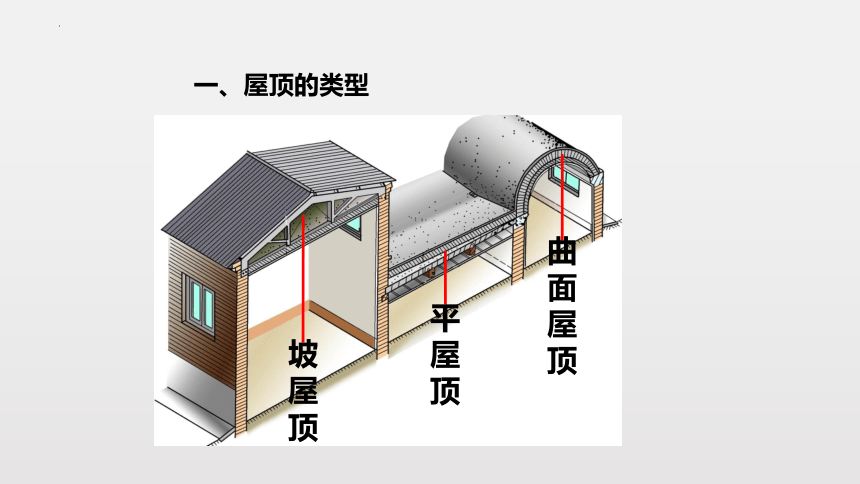

一、屋顶的类型
1.平屋顶（≤10%，2%~3%）
挑檐平屋顶
女儿墙平屋顶
挑檐女儿墙平屋顶

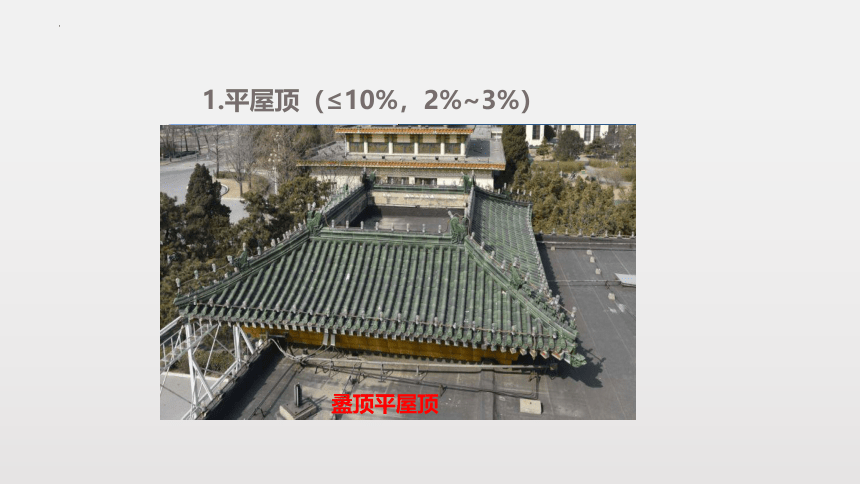

盝顶平屋顶
单坡
双坡
攒尖
四坡

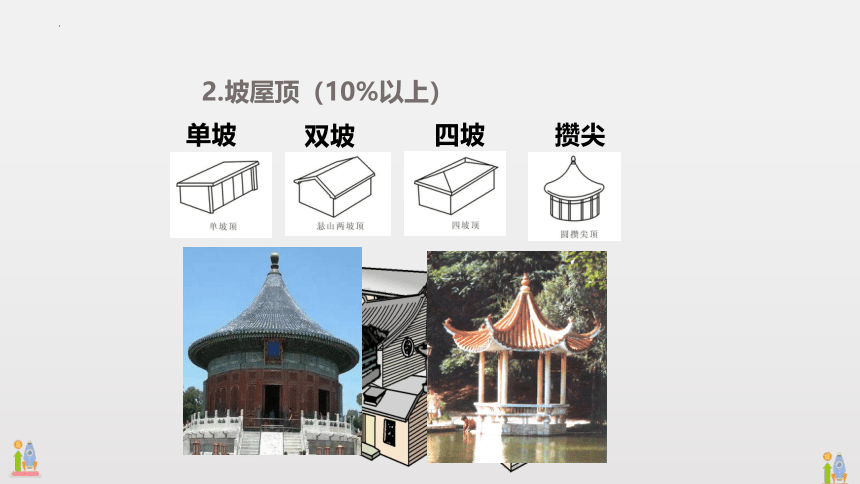

2.坡屋顶（10%以上）
3.曲面屋顶
二、排水坡度的形成

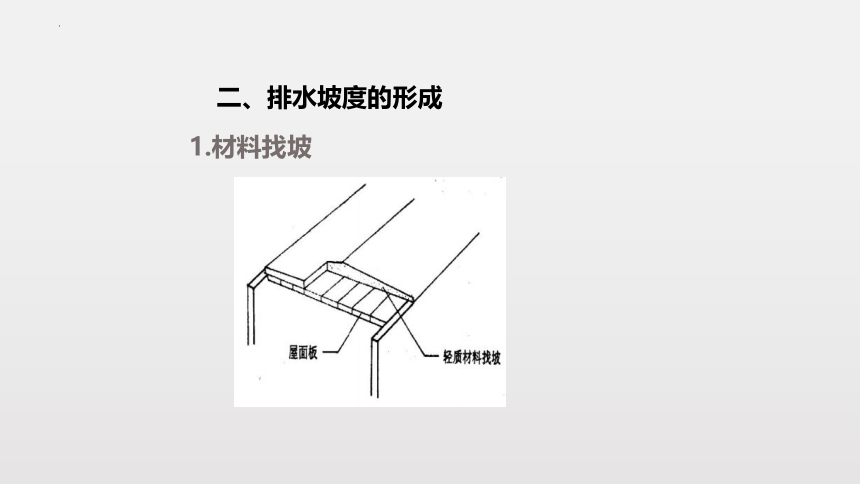

1.材料找坡
二、排水坡度的形成
2.结构找坡
三、屋面的排水方式
无组织排水 有组织排水
1.无组织排水
1.无组织排水
外排水
檐沟外排水（挑檐外排水）
女儿墙外排水
檐沟女儿墙外排水
（女儿墙挑檐外排水）
檐沟
檐沟外排水
檐沟外排水
屋顶平面图
现场图片
挑檐剖面图
直管式雨水口
女儿墙外排水
现场图片
弯管式雨水口
女儿墙剖面图
屋顶平面图
檐沟女儿墙外排水
内排水
内排水
中间天沟内排水
女儿墙内排水
女儿墙
雨水口
感谢聆听！
