项目六
结构施工图的识读1
结构施工图的识读

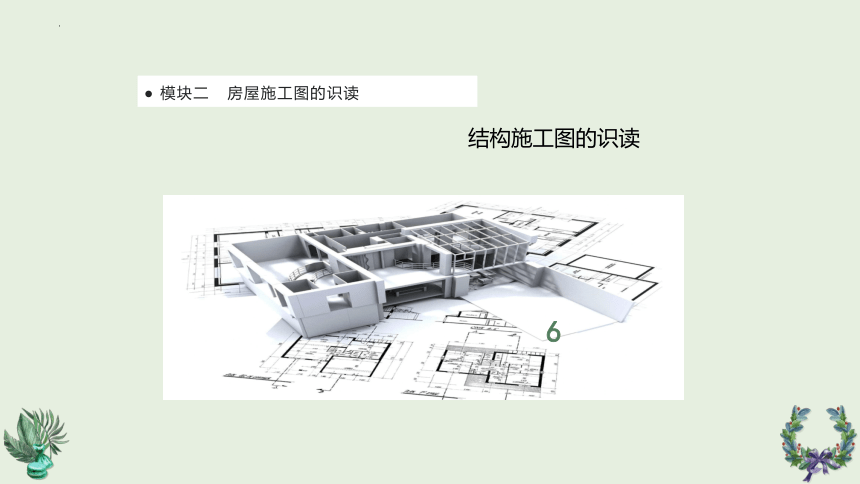

模块二 房屋施工图的识读
6
通过讲解法、小组讨论，并结合模型、典型案例和实践教学进行房屋结构施工图的内容、特点和阅读方法的学习，形成对房屋施工图的基本认识，培养良好的识图习惯。

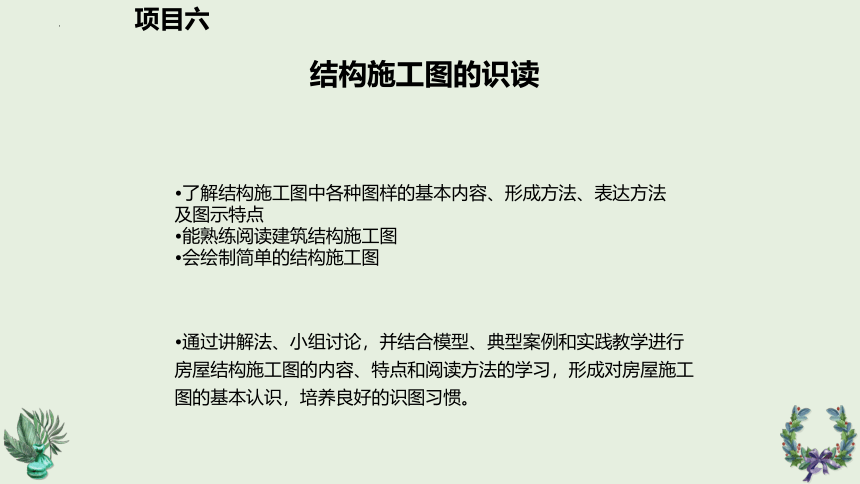

项目六
结构施工图的识读
了解结构施工图中各种图样的基本内容、形成方法、表达方法
及图示特点
能熟练阅读建筑结构施工图
会绘制简单的结构施工图
1 结构施工图的基本知识
任务一

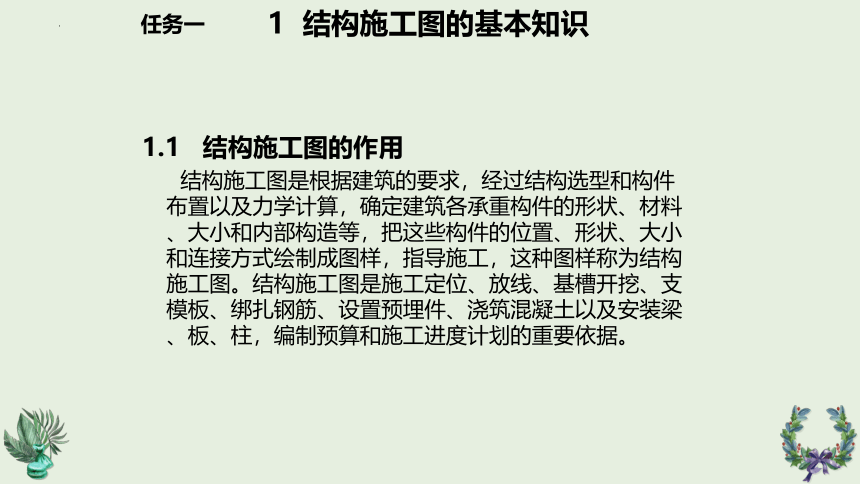

1.1 结构施工图的作用
结构施工图是根据建筑的要求，经过结构选型和构件布置以及力学计算，确定建筑各承重构件的形状、材料、大小和内部构造等，把这些构件的位置、形状、大小和连接方式绘制成图样，指导施工，这种图样称为结构施工图。结构施工图是施工定位、放线、基槽开挖、支模板、绑扎钢筋、设置预埋件、浇筑混凝土以及安装梁、板、柱，编制预算和施工进度计划的重要依据。
任务一

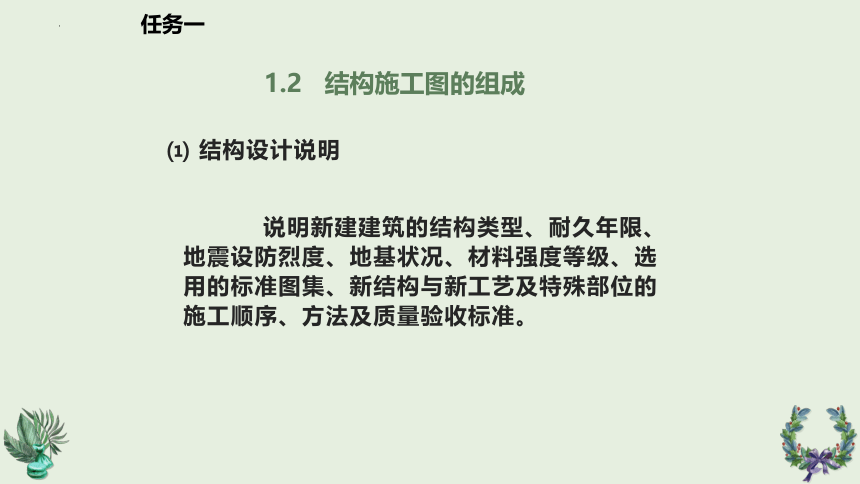

1.2 结构施工图的组成
⑴ 结构设计说明
说明新建建筑的结构类型、耐久年限、地震设防烈度、地基状况、材料强度等级、选用的标准图集、新结构与新工艺及特殊部位的施工顺序、方法及质量验收标准。
任务一

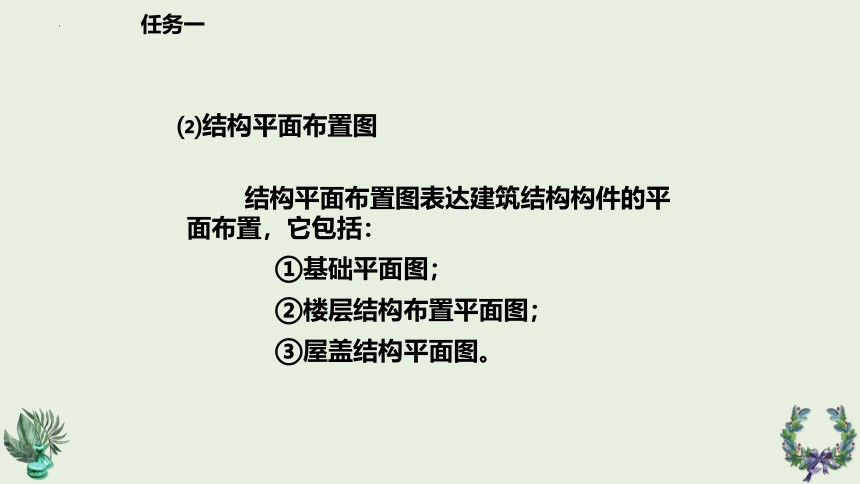

⑵结构平面布置图
结构平面布置图表达建筑结构构件的平面布置，它包括：
①基础平面图；
②楼层结构布置平面图；
③屋盖结构平面图。
任务一

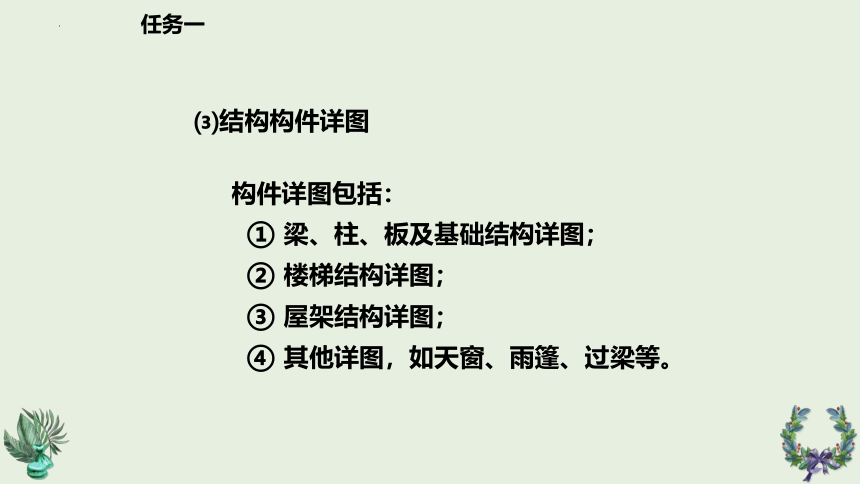

⑶结构构件详图
构件详图包括：
① 梁、柱、板及基础结构详图；
② 楼梯结构详图；
③ 屋架结构详图；
④ 其他详图，如天窗、雨篷、过梁等。
任务一

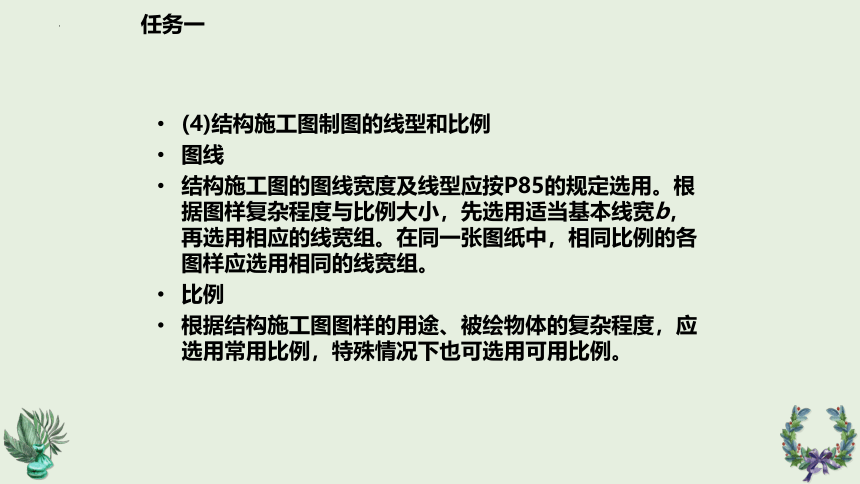

(4)结构施工图制图的线型和比例
图线
结构施工图的图线宽度及线型应按P85的规定选用。根据图样复杂程度与比例大小，先选用适当基本线宽b，再选用相应的线宽组。在同一张图纸中，相同比例的各图样应选用相同的线宽组。
比例
根据结构施工图图样的用途、被绘物体的复杂程度，应选用常用比例，特殊情况下也可选用可用比例。
任务一

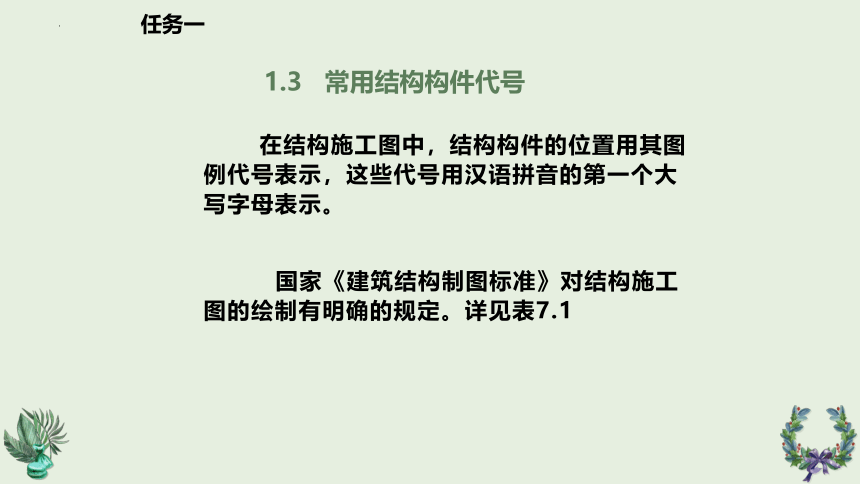

1.3 常用结构构件代号
在结构施工图中，结构构件的位置用其图例代号表示，这些代号用汉语拼音的第一个大写字母表示。
国家《建筑结构制图标准》对结构施工图的绘制有明确的规定。详见表7.1
任务一
表1 常用构件代号
序号 名 称 代号 序号 名 称 代号 序号 名 称 代号
1 板 B 19 圈梁 QL 37 承台 CT
2 屋面板 WB 20 过梁 GL 38 设备基础 SJ
3 空心板 KB 21 过系梁 LL 39 桩 ZH
4 槽形板 CB 22 基础梁 JL 40 挡土墙 DQ
5 折板 ZB 23 楼梯梁 TL 41 地沟 DG
6 密肋板 MB 24 框架梁 KL 42 柱间支撑 ZC
7 楼梯板 TB 25 框支梁 KZL 43 垂直支撑 CC
8 盖板 GB 26 屋面框架梁 WKL 44 水平支撑 SC
9 挡雨板 YB 27 檩条 LT 45 梯 T
10 吊车安全道板 DB 28 屋架 WJ 46 雨篷 YP
任务一
序号 名 称 代号 序号 名 称 代号 序号 名 称 代号
11 墙板 QB 29 托架 TJ 47 阳台 YT
12 天沟板 TGB 30 天窗架 CJ 48 梁垫 LD
13 梁 L 31 框架 KJ 49 预埋件 M
14 屋面梁 WL 32 刚架 GJ 50 天窗端壁 TD
15 吊车梁 DL 33 支架 ZJ 51 钢筋网 W
16 单轨吊车梁 DDL 34 柱 Z 52 钢筋骨架 G
17 轨道连接 DGL 35 框架柱 KZ 53 基础 J
18 车挡 CD 36 构造柱 GZ 54 暗柱 AZ
任务一
1.4 钢筋混凝土知识简介
1.4.1 混凝土
混凝土具有体积大、自重大、导热系数大，耐久性长、耐水、耐火、耐腐蚀，抗压强度大但抗拉强度低，造价低廉、可塑性好等特点。
混凝土强度等级：
C15 C20 C25 C30 C35 C40 C45 C50 C55 C60 C65 C70 C75 C80
主体结构构件常用的普通混凝土标号为
C20 C25 C30 C35 C40
垫层混凝土和次要构件的混凝土标号可选用C15
特殊构件中采用高标号混凝土。
外力
裂缝
受拉区
受压区
中和轴
外力
钢筋
混凝土
钢筋
钢筋混凝土
拉力
压力
任务一
任务一
1.4.2 钢筋
⑴钢筋的名称、作用与分类
①钢筋的名称与作用
a．受力筋 承受拉、压应力的钢筋。用于梁、板、柱等各种钢筋混凝土构件。
b．箍筋 承受剪力或扭力的钢筋
c．架立筋 它与梁内的受力筋、箍筋一起构成钢筋的骨架。
d．分布筋 用于屋面板、楼板内，它与板的受力筋垂直布置。
e．构造筋 因构件的构造要求和施工安装需要配置的钢筋，如预埋锚固筋、吊环等，架立筋和分布筋也属于构造筋。
任务一
图1 梁、板内钢筋的作用
任务一
受力筋在梁、板、柱中主要承担拉、压作用；架立筋与箍筋在梁中固定受力筋的位置；分布筋固定板中受力筋的位置。
因构造或施工需要而设置在混凝土中的其他钢筋由锚固钢筋、腰筋、构造筋、吊钩等。
任务一
②钢筋的分类与代号
钢筋是建筑工程中使用量大的钢材品种之一，常用的又热轧钢筋、冷加工钢筋以及钢丝、钢绞线等，钢厂按直条和盘圆供货。
任务一
⑵钢筋的弯钩及保护层
①钢筋的弯钩
为了增加钢筋与混凝土的粘结力，绑扎骨架中的钢筋，尤其是一级受力筋，通常在两端作成半圆形弯钩或直弯钩。
简化
画法
(b) 钢箍的弯钩
直弯钩
半圆钩
简化
画法
(a) 钢筋的弯钩
任务一
任务一
② 钢筋的保护层
钢筋外缘到构件表面的距离称为钢筋的保护层。其作用是保护钢筋免受锈蚀，提高钢筋与混凝土的粘结力。
保护层的厚度与钢筋的作用及位置有关，一般在梁柱构件中保护层的厚度为25㎜，在板中保护层的厚度为15㎜，在基础中保护层的厚度不小于35㎜。
任务一
⑶钢筋在施工图中的图示方法和标注方法
①钢筋的图示方法
在结构施工图中，为了突出钢筋的位置、形状和数量，钢筋一般用粗实线绘制，具体表示见表7.2
任务一
表2 钢筋的表示法
序号 名称 图例 说明
1 钢筋横断面
2 无弯钩的钢筋端部 下图表示长、短钢筋投影重叠时，短钢筋的端部用45°斜划线表示
3 带半圆形弯钩的钢筋端部
4 带直钩的钢筋端部
5 带丝扣的钢筋端部
任务一
序号 名称 图例 说明
6 无弯钩的钢筋搭接
7 带半圆弯钩的钢筋搭接
8 带直钩的钢筋搭接
9 花篮螺丝钢筋接头
10 机械连接的钢筋接头 用文字说明机械连接的方式
任务一
②钢筋的标注方法
a、标注钢筋的根数和直径
任务一
b、标注钢筋的直径和相邻钢筋中心距
