项目十楼地层构造
任务一 楼地层组成和分类
任务二楼地面构造
任务三钢筋混凝土楼板的构造
任务四阳台、顶棚和雨棚的基本形式及构造

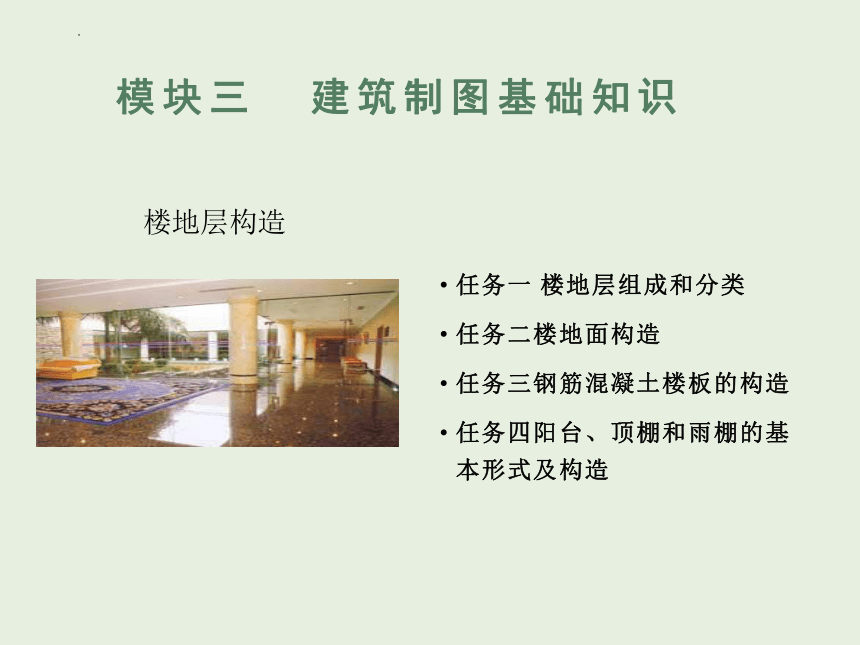

楼地层构造
模块三 建筑制图基础知识
地下室
防水

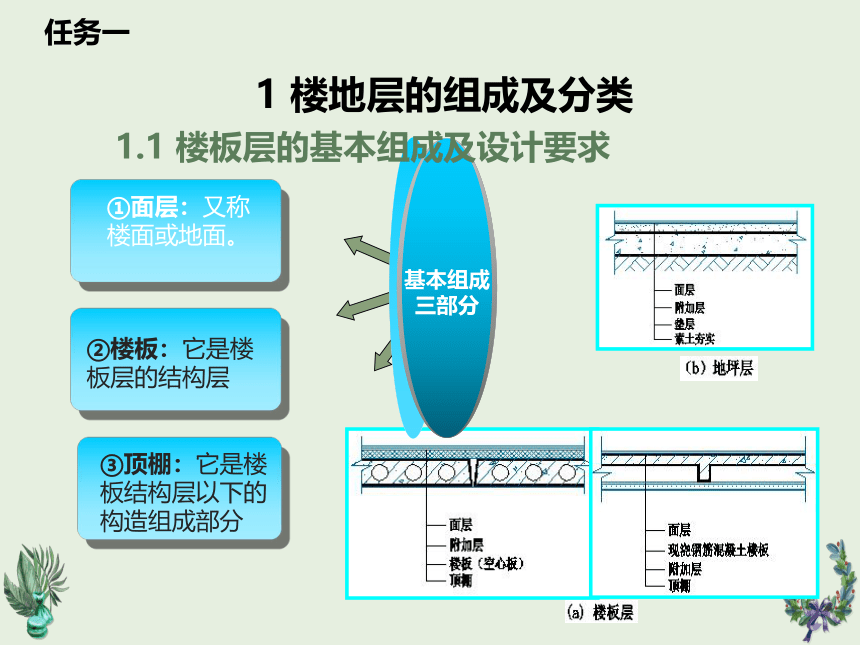

基本组成
三部分
③顶棚：它是楼板结构层以下的构造组成部分
②楼板：它是楼板层的结构层
①面层：又称楼面或地面。
1.1 楼板层的基本组成及设计要求
1 楼地层的组成及分类
任务一
①足够的
强度和刚度
②隔声、
防火、热工
③满足建筑
经济的要求

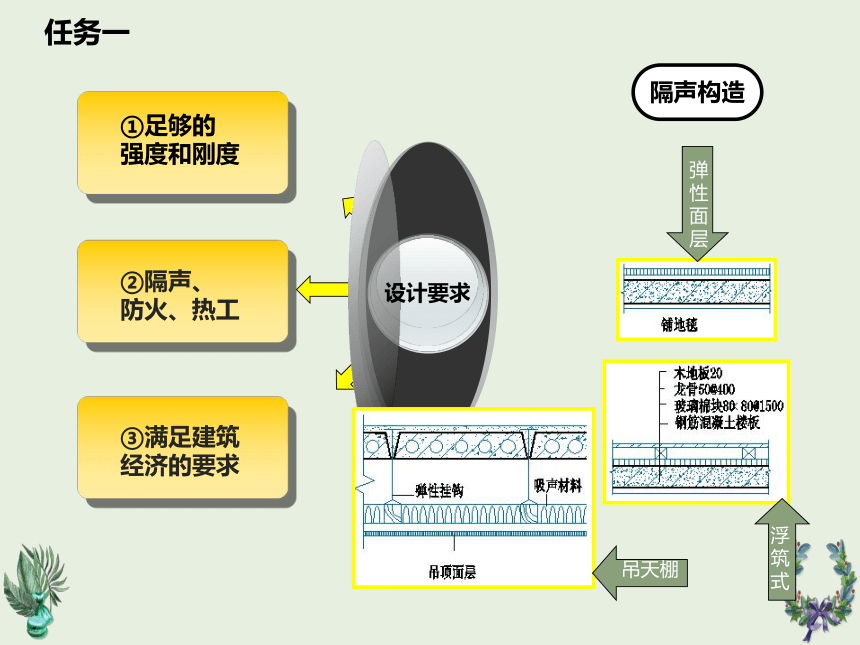

隔声构造
设计要求
吊天棚
浮
筑
式
弹性面层
任务一

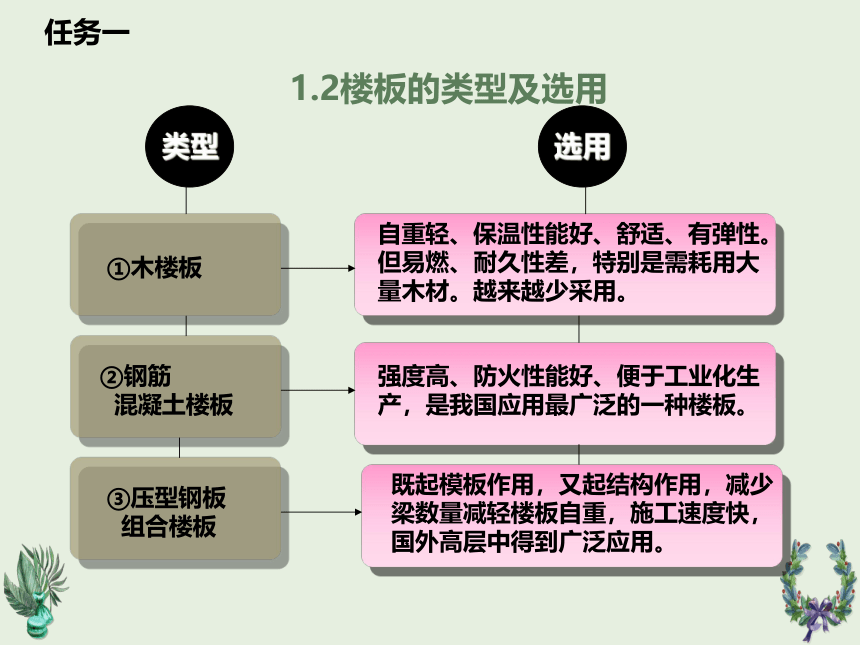

1.2楼板的类型及选用
自重轻、保温性能好、舒适、有弹性。但易燃、耐久性差，特别是需耗用大量木材。越来越少采用。
类型
选用
①木楼板
②钢筋
混凝土楼板
③压型钢板
组合楼板
强度高、防火性能好、便于工业化生产，是我国应用最广泛的一种楼板。
既起模板作用，又起结构作用，减少梁数量减轻楼板自重，施工速度快，国外高层中得到广泛应用。
任务一
任务一

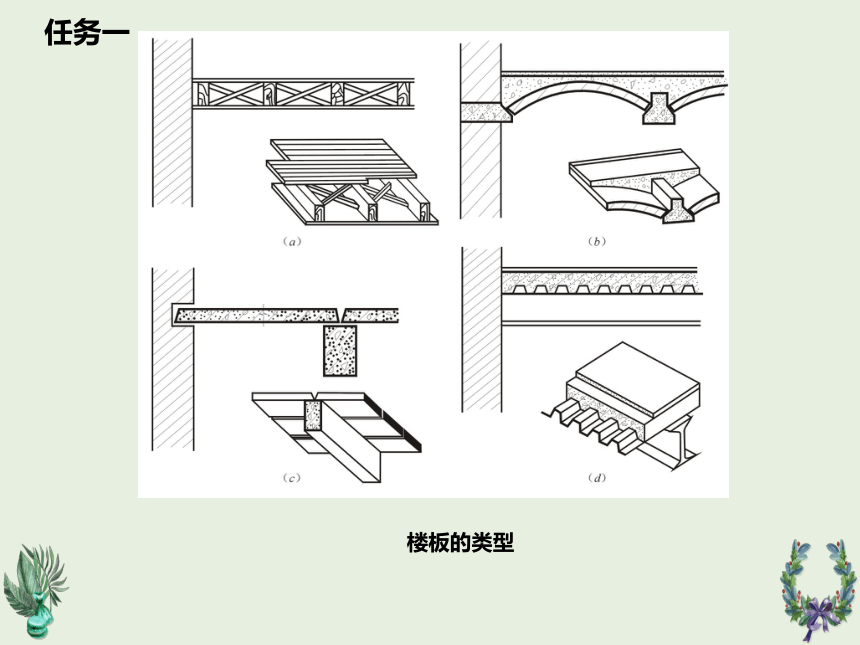

楼板的类型

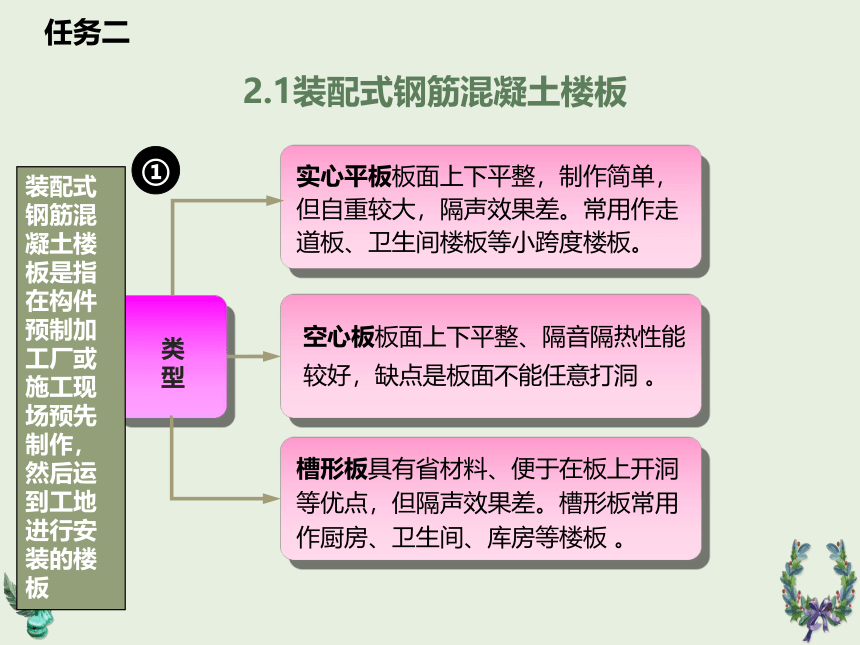

2.1装配式钢筋混凝土楼板
类型
①
实心平板板面上下平整，制作简单，但自重较大，隔声效果差。常用作走道板、卫生间楼板等小跨度楼板。
空心板板面上下平整、隔音隔热性能较好，缺点是板面不能任意打洞 。
槽形板具有省材料、便于在板上开洞等优点，但隔声效果差。槽形板常用作厨房、卫生间、库房等楼板 。
装配式钢筋混凝土楼板是指在构件预制加工厂或施工现场预先制作，然后运到工地进行安装的楼板
任务二

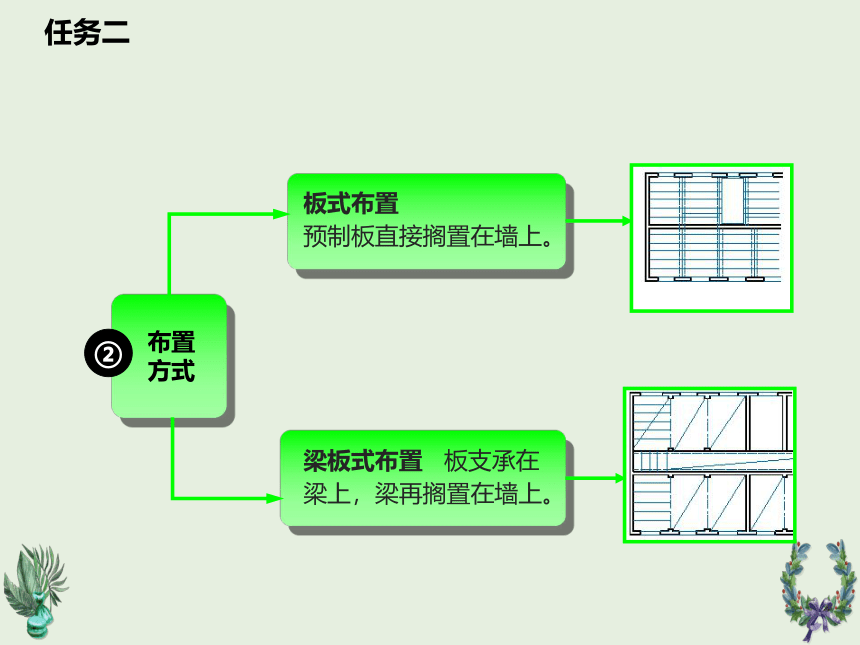

布置方式
②
板式布置
预制板直接搁置在墙上。
梁板式布置 板支承在
梁上，梁再搁置在墙上。
任务二

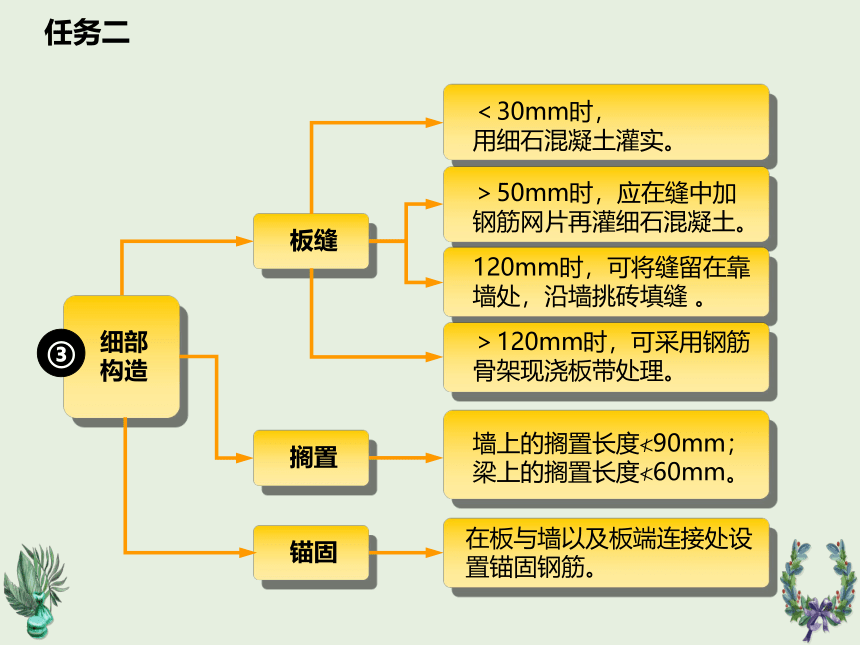

细部构造
③
板缝
搁置
锚固
＜30mm时，
用细石混凝土灌实。
＞50mm时，应在缝中加钢筋网片再灌细石混凝土。
120mm时，可将缝留在靠墙处，沿墙挑砖填缝 。
＞120mm时，可采用钢筋
骨架现浇板带处理。
墙上的搁置长度≮90mm；
梁上的搁置长度≮60mm。
在板与墙以及板端连接处设置锚固钢筋。
任务二

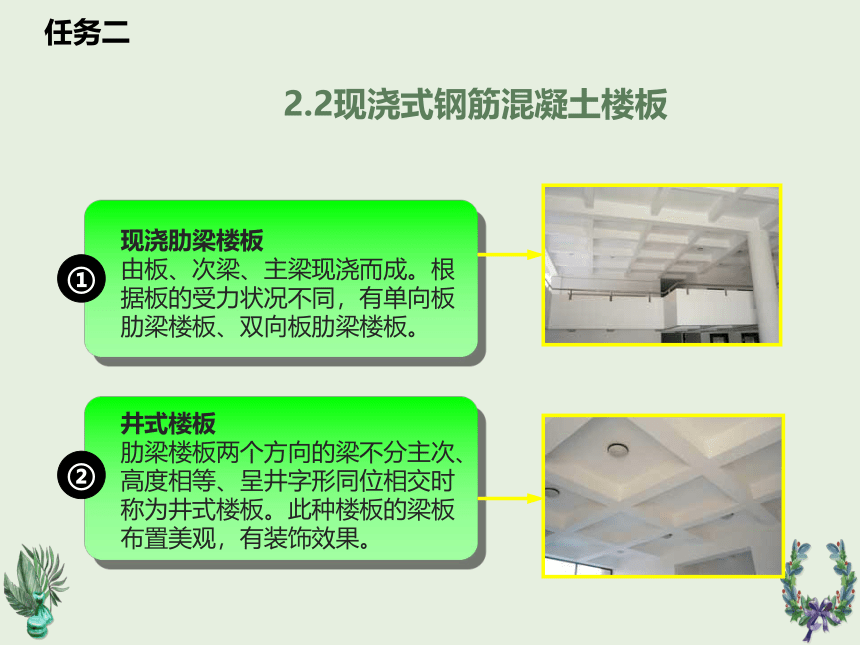

2.2现浇式钢筋混凝土楼板
现浇肋梁楼板
由板、次梁、主梁现浇而成。根据板的受力状况不同，有单向板肋梁楼板、双向板肋梁楼板。
①
井式楼板
肋梁楼板两个方向的梁不分主次、高度相等、呈井字形同位相交时称为井式楼板。此种楼板的梁板布置美观，有装饰效果。
②
任务二

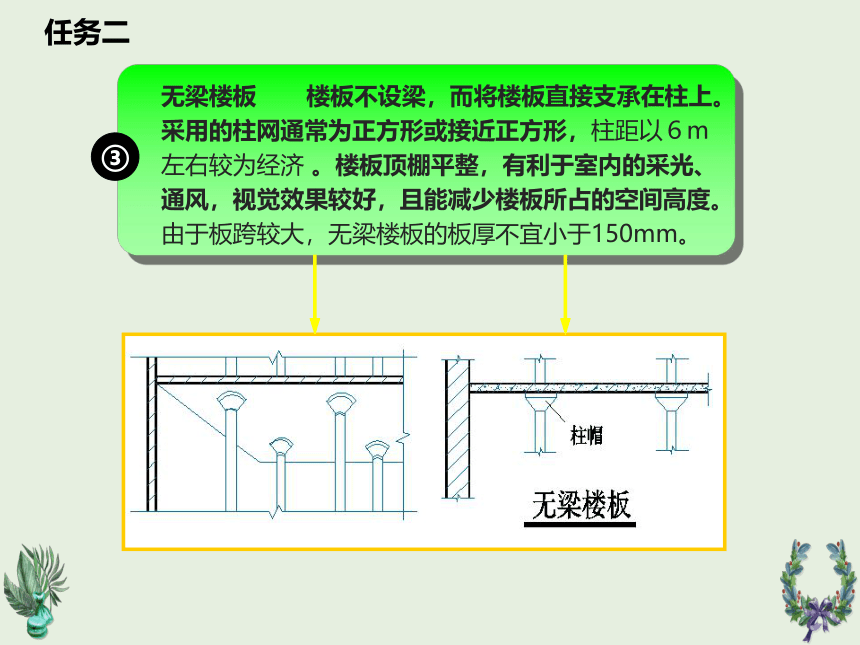

无梁楼板 楼板不设梁，而将楼板直接支承在柱上。采用的柱网通常为正方形或接近正方形，柱距以６m 左右较为经济 。楼板顶棚平整，有利于室内的采光、通风，视觉效果较好，且能减少楼板所占的空间高度。由于板跨较大，无梁楼板的板厚不宜小于150mm。
③
任务二

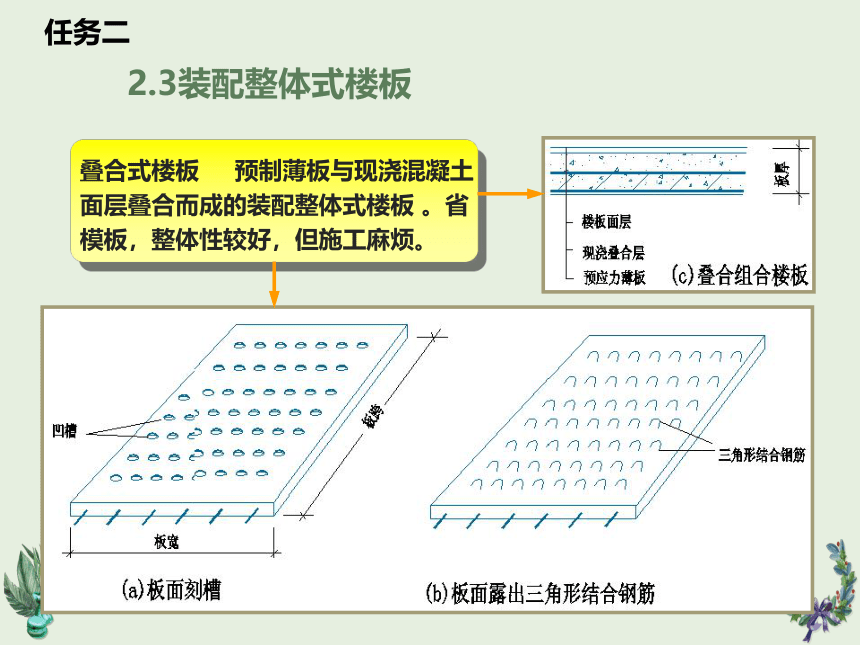

2.3装配整体式楼板
叠合式楼板 预制薄板与现浇混凝土面层叠合而成的装配整体式楼板 。省模板，整体性较好，但施工麻烦。
任务二
3 楼地层构造
构造层次
素土夯实层
不含杂质的砂质粘土夯实后承受垫层传下来的地面荷载
①
垫层
承受并传递荷载给地基的结构层，垫层有刚性垫层和非刚性垫层之分
②
面层 坚固耐磨、表面平整、光洁、易清洁、不起尘。面层材料的选择与室内装修的要求有关
③
任务三
楼地面装修
6 项
四大类型
②块料地面
①砌块墙应事先作排列设计
地面变形缝
④木地面
①整体地面
③塑料地面
任务三
整体地面
水泥砂浆地面 构造简单、坚固、能防潮防水，造价低。但蓄热系数大，冬天感觉冷且表面起灰，不易清洁。
①
水泥石屑地面 亦称豆石地面或瓜米石地面。性能近似水磨石，表面光洁，不起尘，易清洁，造价较低。
水磨石地面 具有良好的耐磨性、耐久性、防水防火性，并具有质地美观，表面光洁，不起尘，易清洁等优点。
任务三
块料地面
②
粘土砖地面 用普通标准砖，有平砌和侧砌两种。
水泥制品块地面 有水泥砂浆
砖、水磨石块、预制混凝土块
缸砖地面 质地坚硬、耐磨、
耐水、耐酸碱、易清洁。
陶瓷锦砖（马赛克）地面
是以优质瓷土烧制而成的小尺
寸瓷砖，其特点与面砖相似。
陶瓷地砖又称墙地砖地面
有釉面地砖、无光釉面砖和无釉防滑地砖及抛光同质地砖。有多种颜色。色调均匀，砖面平整，抗腐耐磨，施工方便，块大缝少，装饰效果好。
任务三
塑料地面
③
聚氯乙烯塑料地面 以聚氯乙烯树脂为主要胶结材料，配以增塑剂、填充料等，经高速混合、塑化、辊压或层压成型而成。
涂料地面和涂布无缝地面它们的区别在于：前者以涂刷方法施工，涂层较薄；而涂布地面以刮涂方式施工，涂层较厚。
任务三
木地面
④
木地面 有空铺，实铺和粘贴三种 。有弹性、不起火、不反潮、导热系数小，常用于住宅、宾馆、体育馆、剧院舞台等建筑中。木地面按其板材规格常采用条木地面和拼花木地面 。
体育馆
宾馆
住宅
宾馆
任务三
地面
变形缝
⑤
包括温度伸缩缝、沉降缝和防震缝。其设置的位置和大小应与墙面、屋面变形缝一致。构造上要求从基层到饰面层脱开，缝内常用可压缩变形的玛碲脂、金属调节片、沥青麻丝等材料做封缝处理。
任务三
4.1 顶棚
顶棚类型
①
直接顶棚
一般楼板板底、屋面板板底直接喷刷、抹灰、贴面。
吊顶
由龙骨和面层组成
任务四
直接式顶棚构造
②
直接喷刷涂料顶棚
当要求不高或楼板底面平整时，可在板底嵌缝后喷（刷）石灰浆或涂料二道。
直接抹灰顶棚
板底抹灰，常用的有：纸筋石灰浆顶棚、混合砂浆顶棚、水泥砂浆顶棚、麻刀石灰浆顶棚、石膏灰浆顶棚。
直接粘贴顶棚
将屋盖结构暴露在外，不另做顶棚 。广泛用于体育建筑与展览厅等公共建筑。
直接粘贴顶棚

在板底直接粘贴装饰吸声板、石膏板、塑胶板等。
任务四
图 直接式顶棚
（a）抹灰顶棚；（b）粘贴顶棚
任务四
吊挂式顶棚构造
吊筋 吊筋是连接骨架，与承重结构层（屋面板、楼板、大梁等）的承重传力构件。
骨架 骨架主要由主、次龙骨组成。按材料分有木骨架和金属骨架两类。
面层 面层的作用是装饰室内空间，同时起一些特殊作用。构造做法一般分为抹灰类板材类
③
任务四
图11.22 吊筋与楼板的固定
任务四
4.2 阳台的类型、组成及要求
类型
要求
①安全、坚固
②适用、美观
生活阳台和服务阳台
挑(凸)阳台、凹阳台、半挑半凹阳台
中间阳台和转角阳台
阳台由承重结构(梁、板)和栏杆组成
组成
阳台
排水
任务四
阳台承重构件的布置
结构布置
①挑梁搭板
在阳台两端设置挑梁，挑梁上搁板。构造简单、施工方便，常采用。
②悬挑阳台板
阳台的承重结构由楼板挑出构成阳台板。板底平整，造型简洁，但施工较麻烦。
任务四
阳台排水有外排水和内排水两种。
外排水是在阳台一侧或两侧设排水口，阳台地面向排水口做１%～２%的坡，排水口内埋设φ40～φ50镀锌钢管或塑料管（称水舌），外挑长度不少于80mm，以防雨水溅到下层阳台
内排水适是在阳台内设置排水立管和地漏，将雨水直接排入地下管网，保证建筑立面美观）。
任务四
阳台排水
阳台栏杆
金属栏杆、钢筋混凝土栏杆、砖栏杆，及混合栏杆 ；
实心栏板、空花栏杆和组合式栏杆 。
类型
任务四
栏杆构造
构造
栏杆与
阳台板
的连接
任务四
4.3 雨 棚
类型
构造
任务四
图 钢筋混凝土雨篷构造
任务四
