(共23张PPT)
项目十三门与窗的构造
任务一 门窗的形式与尺度
任务二 木门窗的构造
任务三 铝合金门窗的构造
任务四 塑料门窗的构造
门与窗的构造

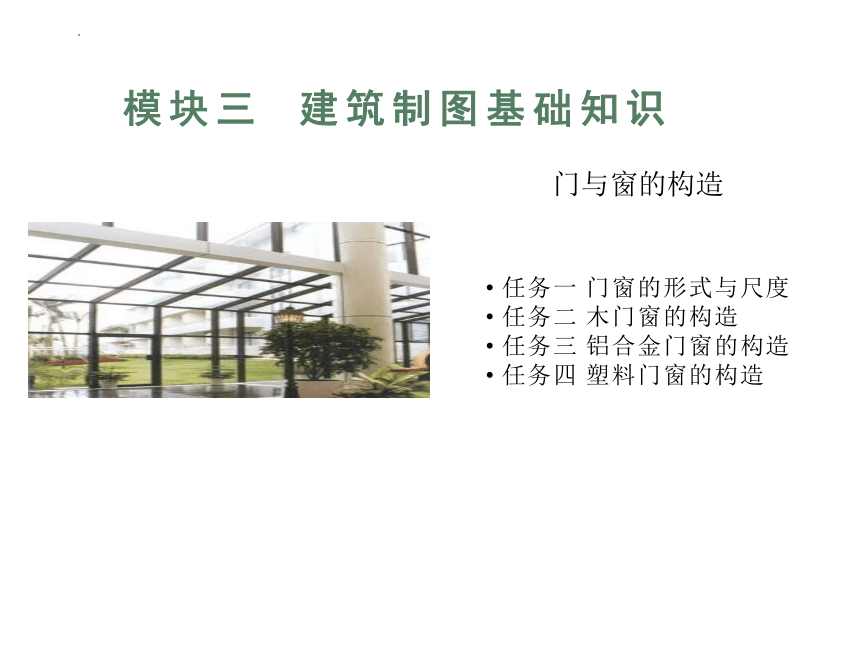

模块三 建筑制图基础知识

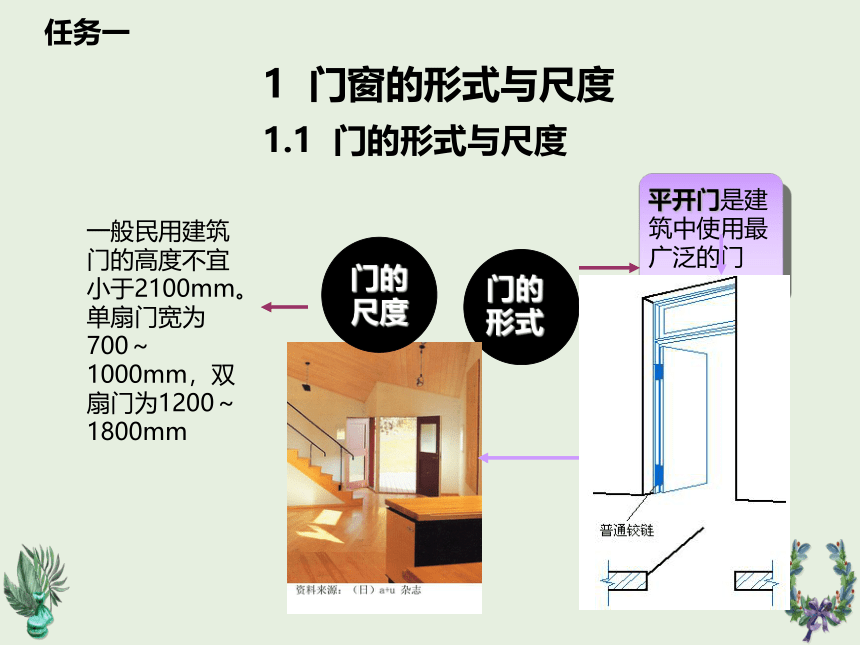

1 门窗的形式与尺度
门的
形式
平开门是建筑中使用最广泛的门
一般民用建筑门的高度不宜小于2100mm。单扇门宽为700～1000mm，双扇门为1200～1800mm
门的
尺度
1.1 门的形式与尺度
任务一
弹簧门为避免人流相撞，门扇或门扇上部应镶嵌玻璃
任务一

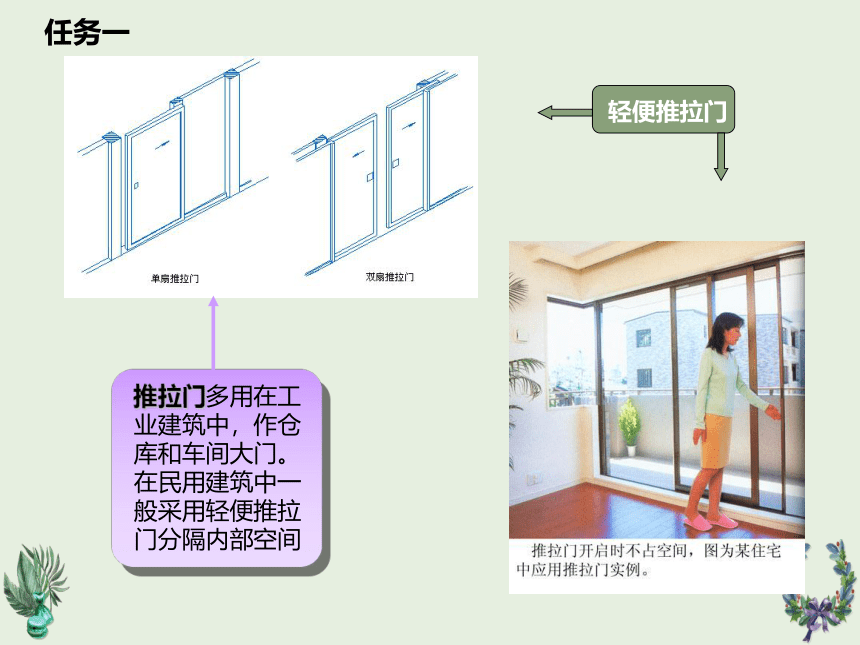

推拉门多用在工业建筑中，作仓库和车间大门。在民用建筑中一般采用轻便推拉门分隔内部空间
轻便推拉门
任务一

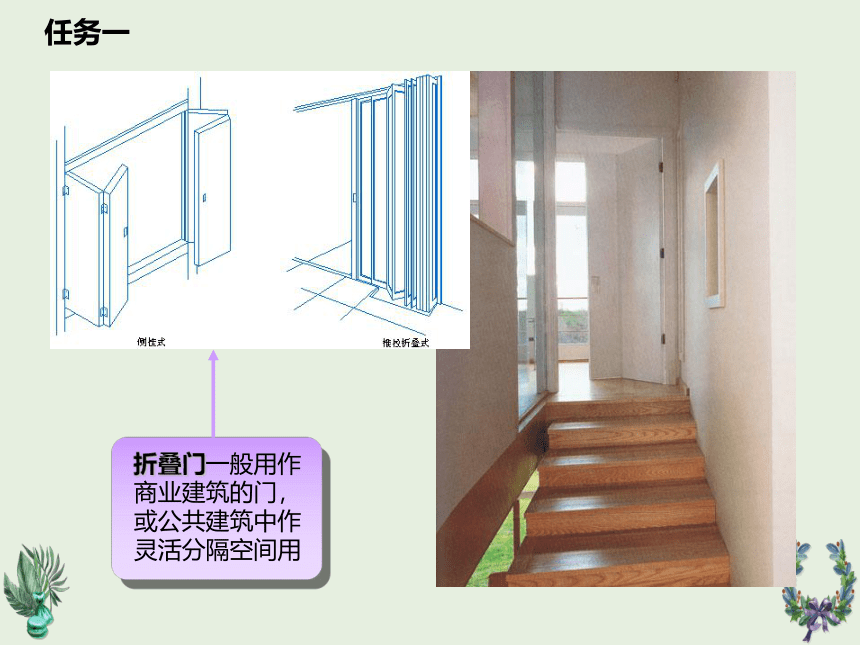

折叠门一般用作商业建筑的门，或公共建筑中作灵活分隔空间用
任务一

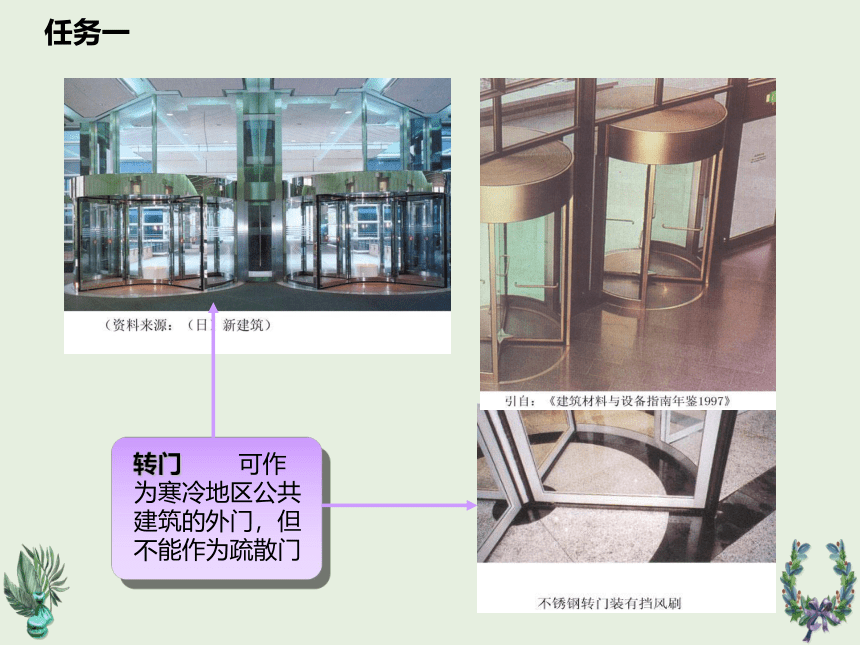

转门 可作为寒冷地区公共建筑的外门，但不能作为疏散门
任务一

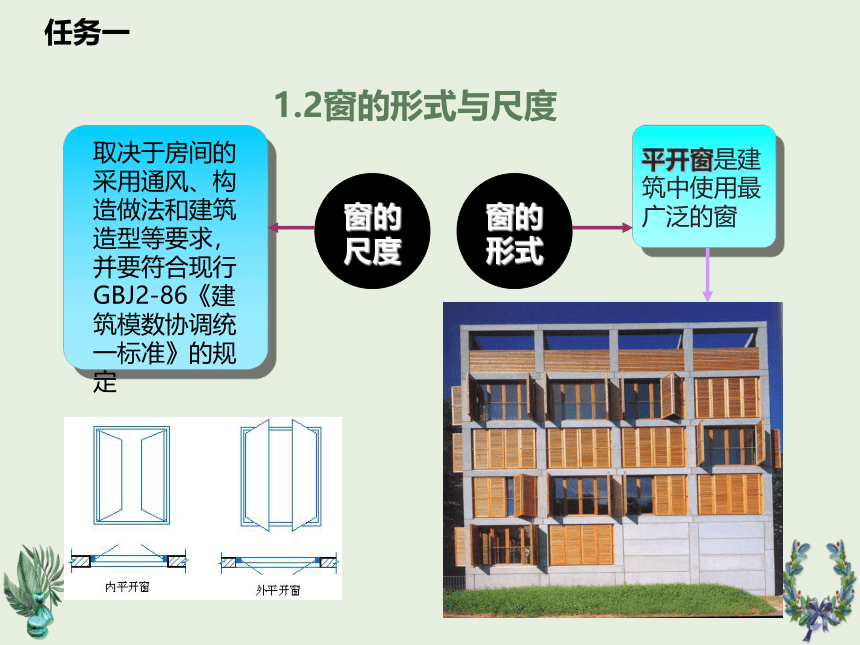

1.2窗的形式与尺度
窗的
形式
平开窗是建筑中使用最广泛的窗
取决于房间的采用通风、构造做法和建筑造型等要求，并要符合现行GBJ2-86《建筑模数协调统一标准》的规定
窗的
尺度
任务一

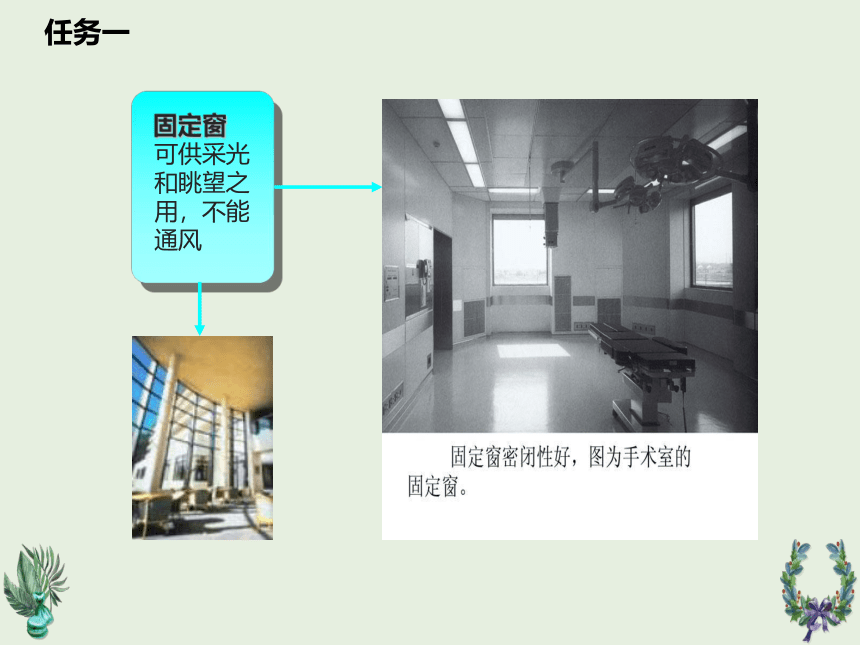

固定窗
可供采光和眺望之用，不能通风
任务一
2.1平开门的构造
组成
门扇按其构造方式不同，有镶板门、夹板门、拼板门、玻璃门和纱门等类型
2 木门窗构造
任务二
门框
门框又称门樘，由两根竖直的边框和上框组成。当门带有亮子时，还有中横框。多扇门则还有中竖框
任务二
门扇
镶板门 —— 门扇由边梃、上冒头、中冒头和下冒头组成骨架，内装门芯板而构成
任务二
夹板门
是用断面较小的方木做成骨架，两面粘贴面板而成
任务二
2.2平开窗的构造
窗框、窗扇（玻璃扇、纱扇）、五金（铰链、风钩、插销）及附件（窗帘盒、 窗台板、贴脸板）等
组成
玻璃窗扇构造
任务二
常用平开窗
外开窗构造
任务二
内开窗构造
双层窗构造
任务二
3.1钢门窗构造
钢门窗料
实腹式钢门窗料是最常用的一种断面高为25，32，40mm
空腹式钢门窗分沪式和京式两种。断面高度有25，32mm等规格
实腹
式构造
3 金属门窗构造
任务三
组合式钢门窗
彩板钢门窗
带副框
不带副框
任务三
3.2 铝合金门窗构造
特点
质量轻
性能好
色泽美观
任务三
设计要求
安装
根据使用和安全要求确定铝合金门窗的风压强度性能、雨水渗漏性能、空气渗透性能综合指标；组合门窗设计宜采用定型产品门窗作为组合单元，非定型产品的设计应考虑洞口最大尺寸和开启扇最大尺寸的选择和控制；外墙门窗的安装高度应有限制，进行细致的设计。
门窗安装时，将门、窗框在抹灰前立于门窗洞处，与墙内预埋件对正，然后用木楔将三边固定。经检验确定门、窗框水平、垂直、无挠曲后，用连接件将铝合金框固定在墙（柱、梁）上，连接件固定可采用焊接、膨胀螺栓或射钉方法。
任务三
常用构造
平开窗
推拉窗
地弹簧门
任务三
4 塑料门窗
表面光洁细腻，不但具有良好的装饰性，而且有良好的隔热性和密封性。同时，塑料本身具有耐腐蚀等功能，不必刷涂料，可节约施工时间及费用。
构造
应用
任务四
感谢观看
