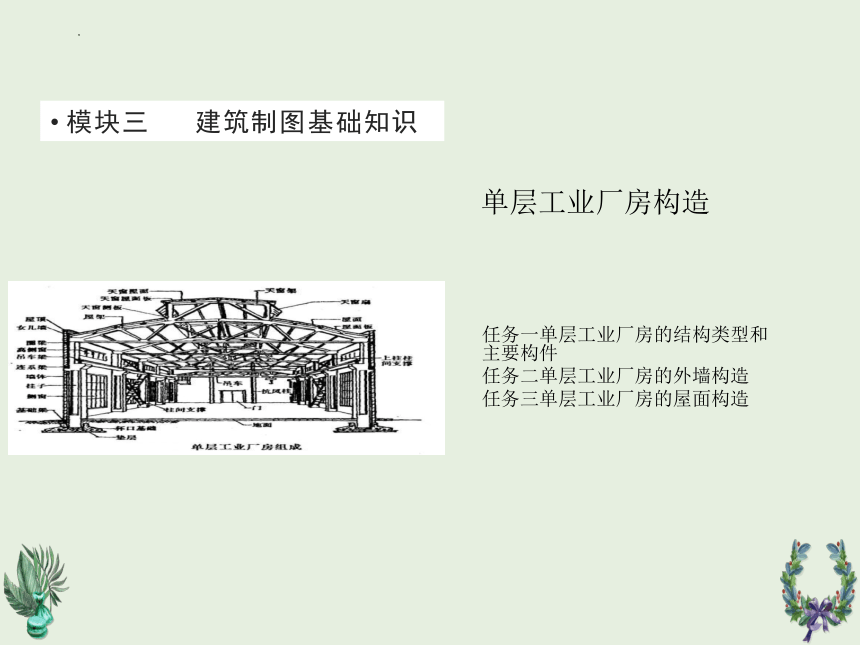

项目十五单层工业厂房构造1
模块三 建筑制图基础知识
任务一单层工业厂房的结构类型和主要构件
任务二单层工业厂房的外墙构造
任务三单层工业厂房的屋面构造
单层工业厂房构造
　　在厂房建筑中支承各种荷载作用的构件所组成的骨架，称为结构。厂房结构稳定、耐久是靠结构构件连接在一起，组成一个结构空间来保证的。装配式钢筋混凝土单层工业厂房结构主要是由横向排架和纵向联系构件以及支撑所组成，如图1所示。
1.1 单层工业厂房结构组成
任务一
1 单层工业厂房的结构组成和类型

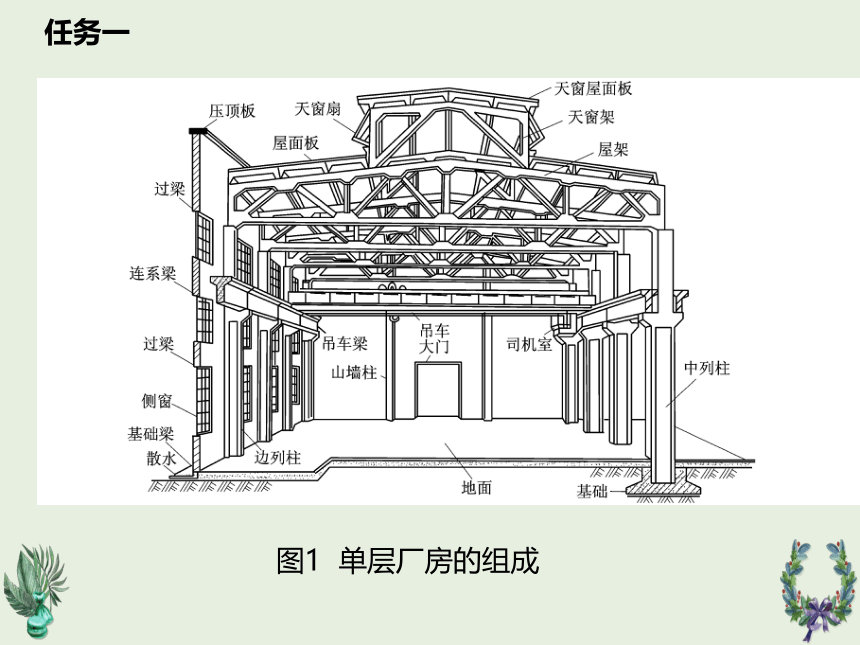

图1 单层厂房的组成
任务一
任务一

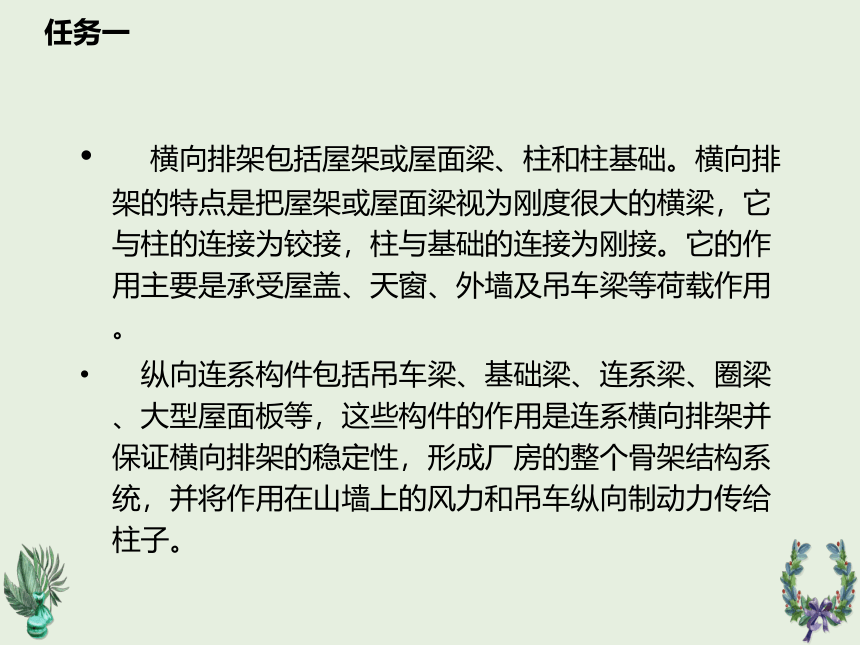

　横向排架包括屋架或屋面梁、柱和柱基础。横向排架的特点是把屋架或屋面梁视为刚度很大的横梁，它与柱的连接为铰接，柱与基础的连接为刚接。它的作用主要是承受屋盖、天窗、外墙及吊车梁等荷载作用。
　纵向连系构件包括吊车梁、基础梁、连系梁、圈梁、大型屋面板等，这些构件的作用是连系横向排架并保证横向排架的稳定性，形成厂房的整个骨架结构系统，并将作用在山墙上的风力和吊车纵向制动力传给柱子。
任务一

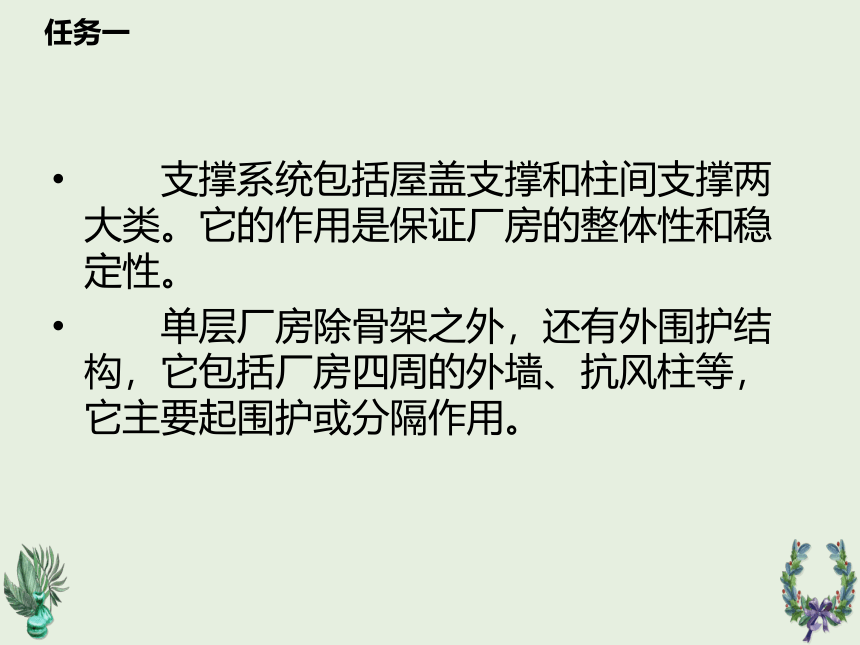

　　支撑系统包括屋盖支撑和柱间支撑两大类。它的作用是保证厂房的整体性和稳定性。?
　　单层厂房除骨架之外，还有外围护结构，它包括厂房四周的外墙、抗风柱等，它主要起围护或分隔作用。

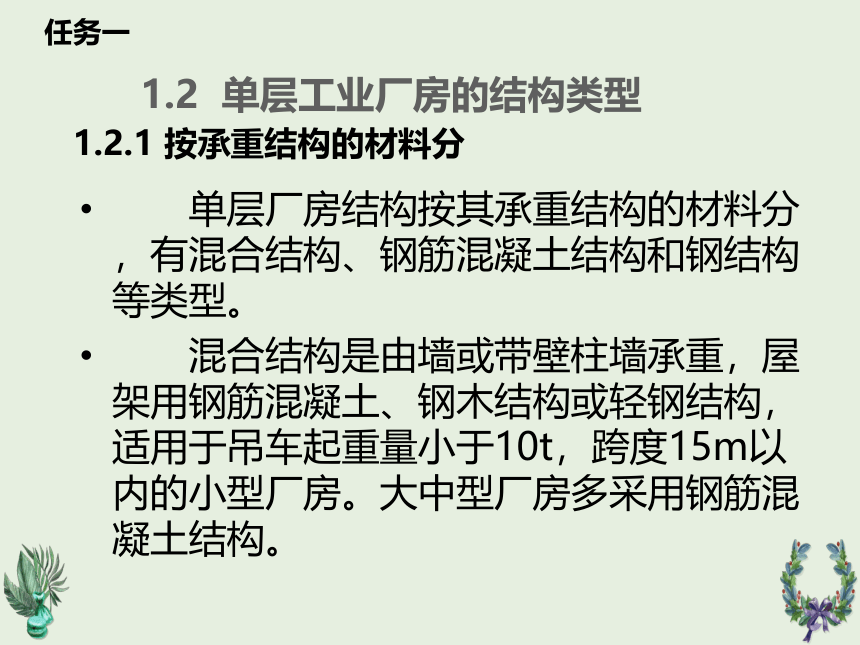

　　单层厂房结构按其承重结构的材料分，有混合结构、钢筋混凝土结构和钢结构等类型。?
　　混合结构是由墙或带壁柱墙承重，屋架用钢筋混凝土、钢木结构或轻钢结构，适用于吊车起重量小于10t，跨度15m以内的小型厂房。大中型厂房多采用钢筋混凝土结构。?
1.2 单层工业厂房的结构类型
1.2.1 按承重结构的材料分
任务一
1.2.2 按承重结构的形式分
任务一

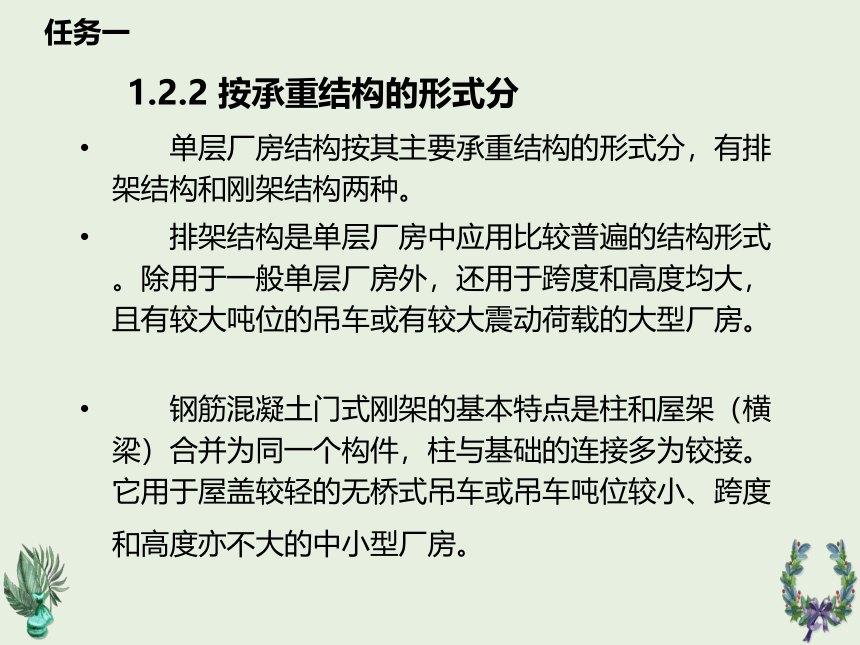

　　单层厂房结构按其主要承重结构的形式分，有排架结构和刚架结构两种。?
　　排架结构是单层厂房中应用比较普遍的结构形式。除用于一般单层厂房外，还用于跨度和高度均大，且有较大吨位的吊车或有较大震动荷载的大型厂房。?
　　钢筋混凝土门式刚架的基本特点是柱和屋架（横梁）合并为同一个构件，柱与基础的连接多为铰接。它用于屋盖较轻的无桥式吊车或吊车吨位较小、跨度和高度亦不大的中小型厂房。

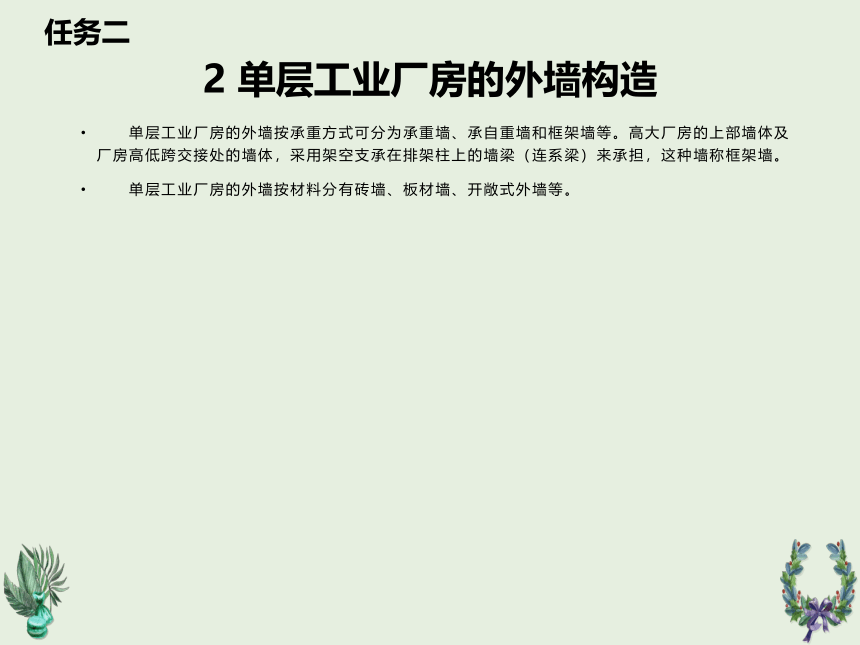

　　单层工业厂房的外墙按承重方式可分为承重墙、承自重墙和框架墙等。高大厂房的上部墙体及厂房高低跨交接处的墙体，采用架空支承在排架柱上的墙梁（连系梁）来承担，这种墙称框架墙。
　　单层工业厂房的外墙按材料分有砖墙、板材墙、开敞式外墙等。?
任务二
2 单层工业厂房的外墙构造

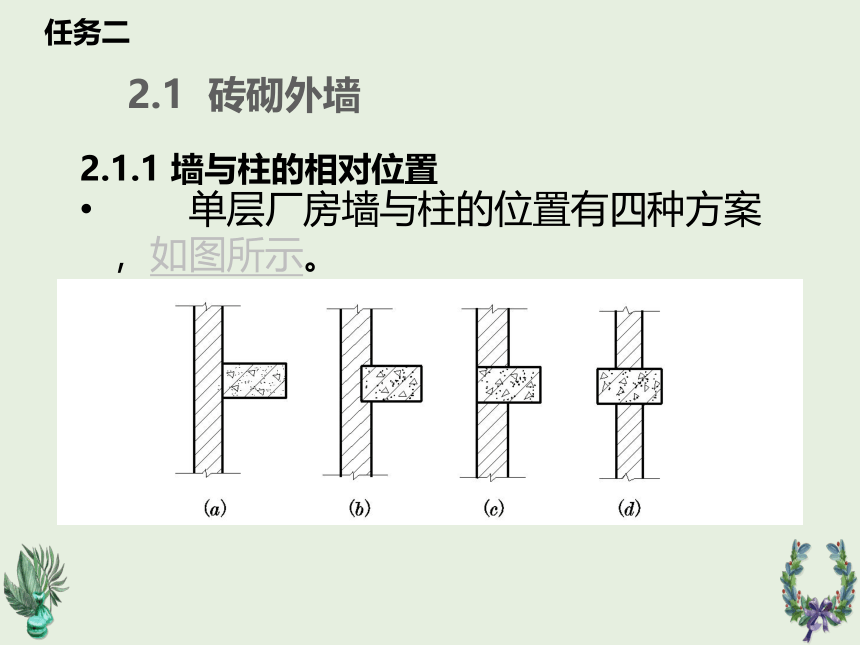

　　单层厂房墙与柱的位置有四种方案，如图所示。
2.1 砖砌外墙
2.1.1 墙与柱的相对位置
任务二

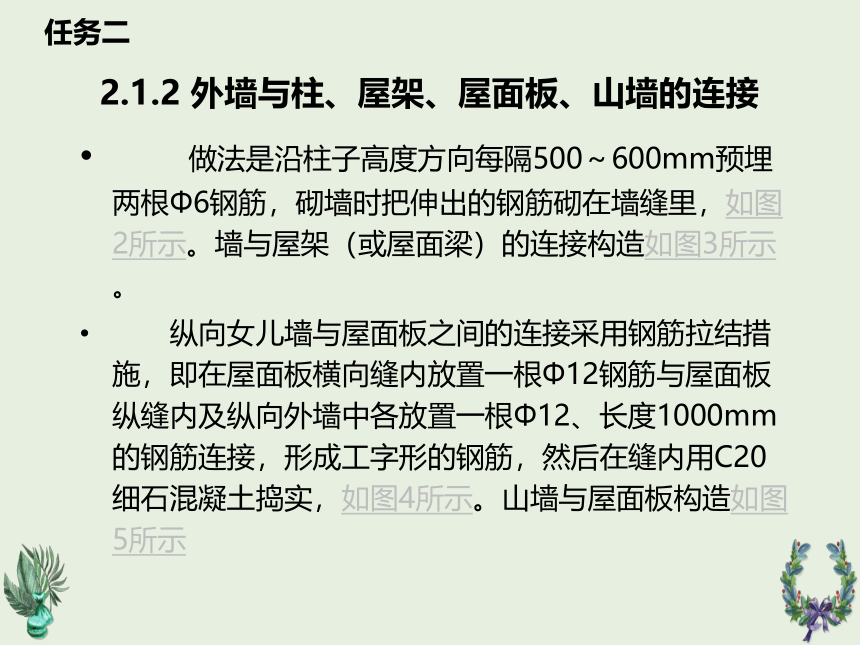

2.1.2 外墙与柱、屋架、屋面板、山墙的连接
任务二
　　做法是沿柱子高度方向每隔500～600mm预埋两根Φ6钢筋，砌墙时把伸出的钢筋砌在墙缝里，如图2所示。墙与屋架（或屋面梁）的连接构造如图3所示。
　　纵向女儿墙与屋面板之间的连接采用钢筋拉结措施，即在屋面板横向缝内放置一根Φ12钢筋与屋面板纵缝内及纵向外墙中各放置一根Φ12、长度1000mm的钢筋连接，形成工字形的钢筋，然后在缝内用C20细石混凝土捣实，如图4所示。山墙与屋面板构造如图5所示

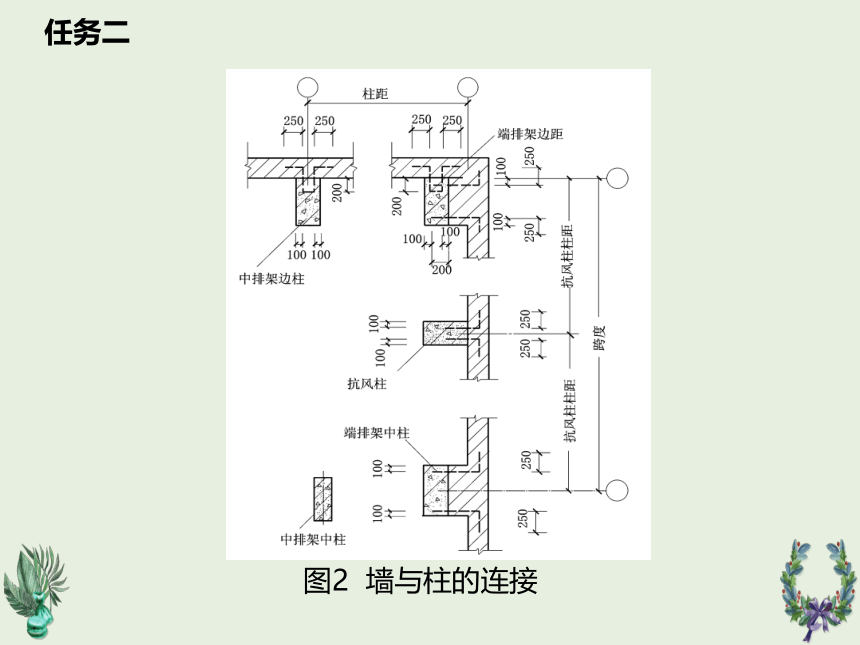

图2 墙与柱的连接
任务二
图3 墙与屋架的连接
任务二
图4 纵向女儿墙与屋面板的连接
任务二
图5 山墙与屋面板的连接
任务二
　　钢筋混凝土墙板的长度和高度采用扩大模数3M，厚度采用分模数1/5M。长度有4500、6000、7500、12000mm四种，高度有900、1200、1500、1800mm四种，常用的厚度为160～240mm。
　　钢筋混凝土墙板按材料和构造方式分有单一材料墙板和复合墙板。?
　　单一材料墙板有钢筋混凝土槽形板、空心板和配筋轻混凝土墙板，如图6所示。
2.2 钢筋混凝土板材墙的构造
2.2.1 钢筋混凝土墙板规格及类型
任务二
任务二
　　复合墙板是指采用承重骨架、外壳及各种轻质夹芯材料所组成的墙板。复合墙板示例如图7所示。
图6 单一材料墙板
(a)钢筋混凝土槽形板；(b)钢筋混凝土空心板；(c)配筋轻混凝土墙板
任务二
图7 复合墙板示例
任务二
2.2.2 墙板布置
任务二
　　墙板布置方式有横向布置（图8）、竖向布置（图9）和混合布置（图10）三种。
　　横向布置山墙时，墙身部分同侧墙，山尖处的布置有台阶形、人字形、折线形等，如图11所示。
图8 横向布置大型板材墙
任务二
图9 竖向布置板材墙
任务二
图10 混合布置板材墙
任务二
图11 山墙墙板的布置
(a)人字形；(b)台阶形；(c)台阶形；(d)山尖部分全部开窗；
(e)用异形板布置成折线形；(f)用竖向小板布置成折线形
任务二
2.2.3 墙板和柱的连接
任务二
　　墙板与柱的连接分为柔性连接和刚性连接两种。　　柔性连接是指通过墙板和柱的预埋件和连接件将二者拉结在一起。柔性连接的方法有螺栓连接和压条连接两种做法。螺栓连接在水平方向用螺栓、挂钩等辅助件拉结固定，在垂直方向每3～4块板设一个钢支托支承，如图12所示。压条连接是在墙板上加压条，再用螺栓（焊于柱上）将墙板与柱子压紧拉牢，如图13所示。
任务二
　　刚性连接是在柱子和墙板中先分别设置预埋件，安装时用角钢或Φ16的钢筋段把它们焊接连牢，如图14所示。
图12 螺栓挂钩柔性连接构造示例
任务二
图13 压条柔性连接构造示例
任务二
图14 刚性连接构造示例
任务二
感谢观看
