(共20张PPT)
项目四房屋施工图的基本知识1

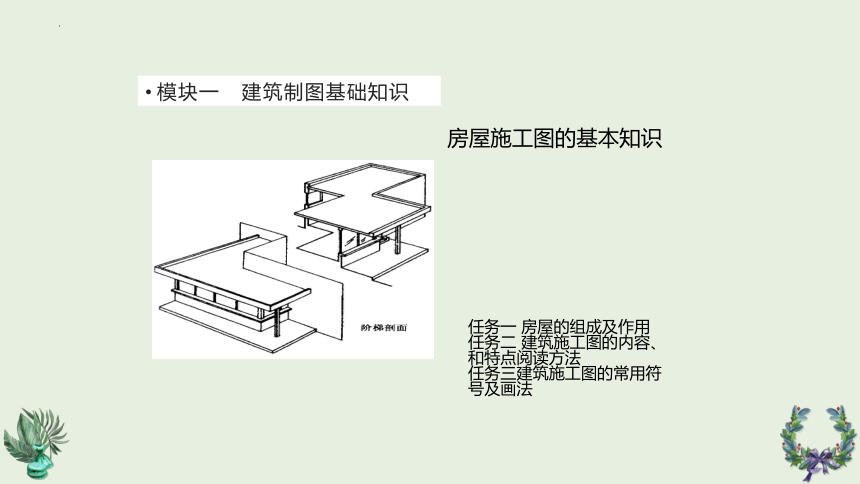

模块一 建筑制图基础知识
任务一 房屋的组成及作用
任务二 建筑施工图的内容、和特点阅读方法
任务三建筑施工图的常用符号及画法
房屋施工图的基本知识
www.
通过讲解法、小组讨论，并结合模型、典型案例进行房屋的各大组成部分建筑施工图的内容、特点和阅读方法的学习，并进一步引导学生掌握建筑施工图的常用符号及画法。

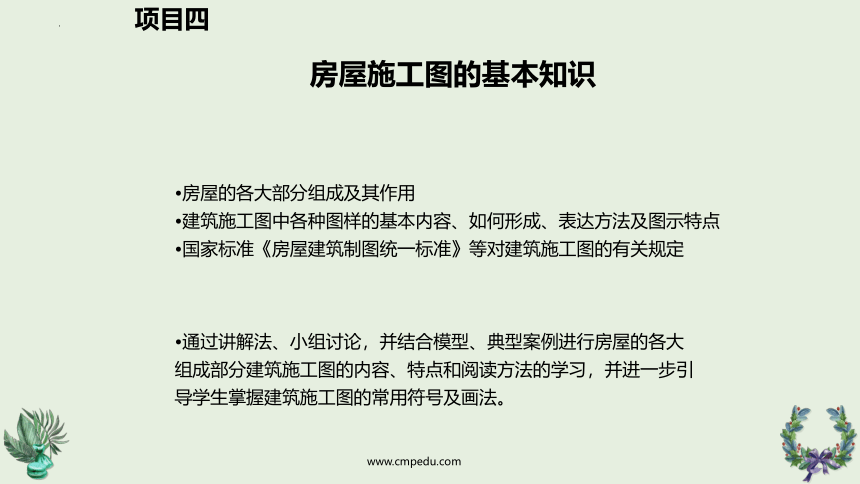

项目四
房屋施工图的基本知识
房屋的各大部分组成及其作用
建筑施工图中各种图样的基本内容、如何形成、表达方法及图示特点
国家标准《房屋建筑制图统一标准》等对建筑施工图的有关规定
基础
墙或柱
楼板层
楼梯
屋顶
门窗
房屋的
组成？

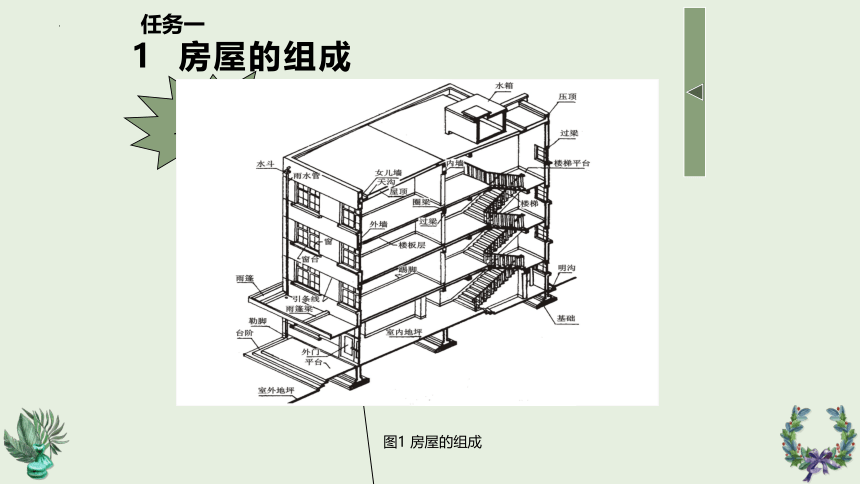

图1 房屋的组成
任务一
1 房屋的组成
基础
任务一
1.1 基 础
是房屋最下部埋在土中的扩大构件，它承受着房屋的全部荷载，并把它传给地基(基础下面的土层)。
墙或柱
任务一

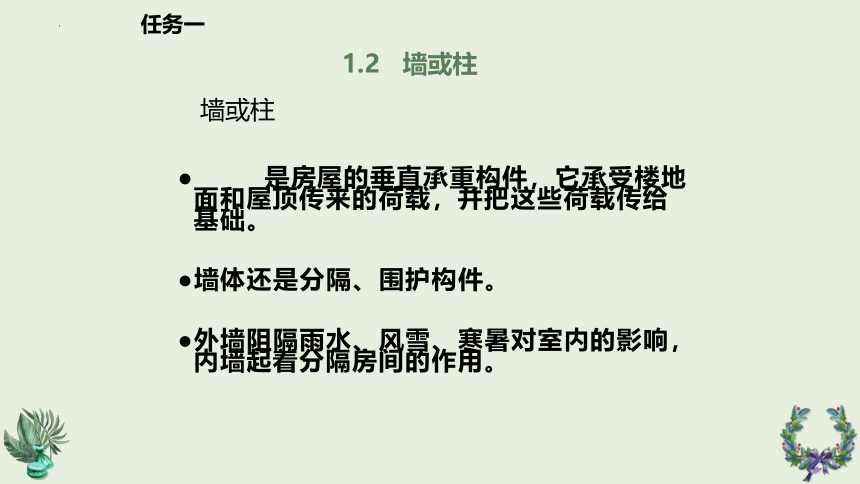

1.2 墙或柱
是房屋的垂直承重构件，它承受楼地面和屋顶传来的荷载，并把这些荷载传给基础。
墙体还是分隔、围护构件。
外墙阻隔雨水、风雪、寒暑对室内的影响，内墙起着分隔房间的作用。
楼板层
任务一

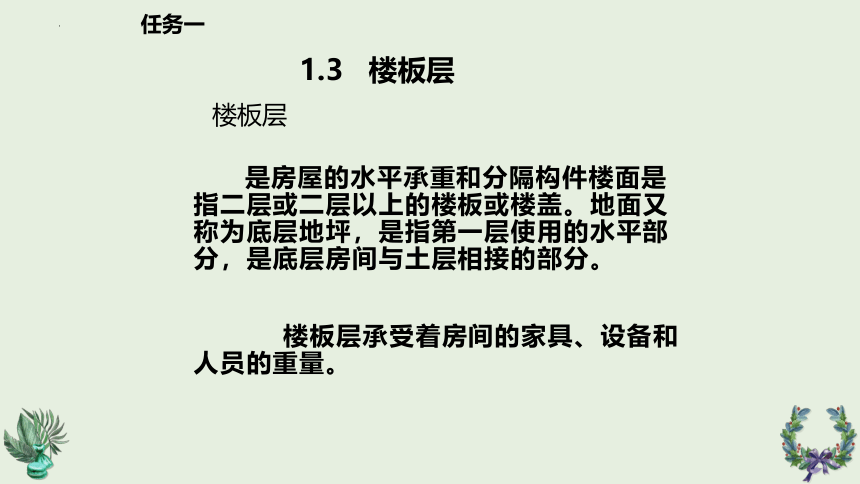

1.3 楼板层
是房屋的水平承重和分隔构件楼面是指二层或二层以上的楼板或楼盖。地面又称为底层地坪，是指第一层使用的水平部分，是底层房间与土层相接的部分。
楼板层承受着房间的家具、设备和人员的重量。
楼梯
任务一

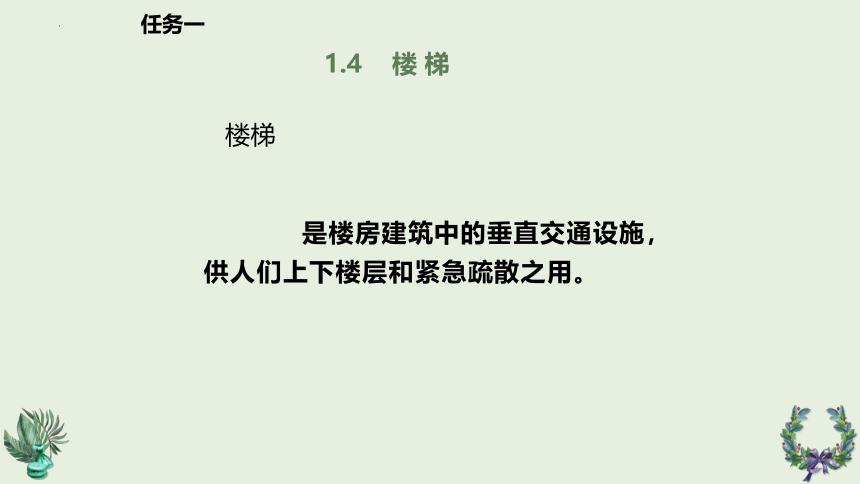

1.4 楼 梯
是楼房建筑中的垂直交通设施，供人们上下楼层和紧急疏散之用。
屋顶
任务一

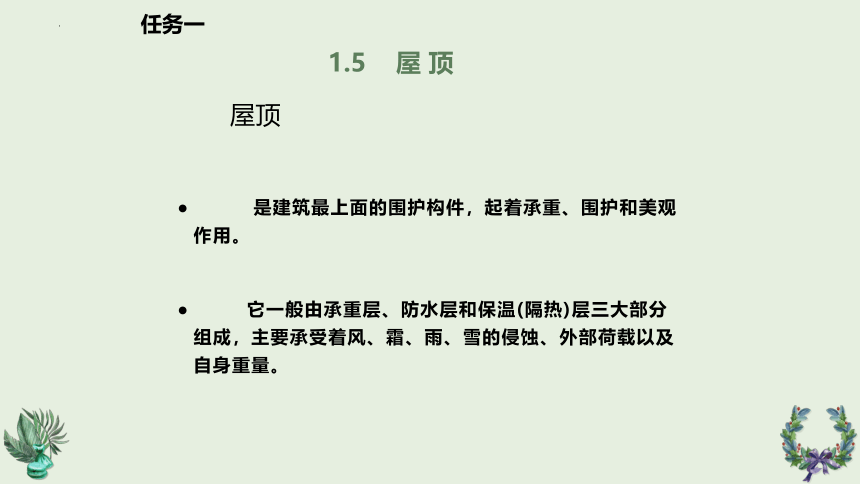

1.5 屋 顶
是建筑最上面的围护构件，起着承重、围护和美观作用。
它一般由承重层、防水层和保温(隔热)层三大部分组成，主要承受着风、霜、雨、雪的侵蚀、外部荷载以及自身重量。
门和窗
任务一
1.6 门 窗
是房屋的围护构件。
门主要供人们出入通行。
窗主要供室内采光、通风、眺望之用。同时，门窗还具有分隔和围护作用。
思考：一个建筑工程在拟定计划到投入使用前需经过哪些环节？
任务二
2 建筑设计内容、特点和阅读方法
编制设计任务书 设计指标及方案审定 选址及场地勘测 建筑工程设计 施工招标与组织 配套及装修工程 试运行及交付使用和回访总结
2.1 房屋建筑施工图的设计程序
房屋的建造一般需经过设计和施工两个过程，而设计工作一般又分为两个阶段，即初步设计阶段和施工图设计阶段。
任务二
1 初步设计阶段
主要任务：
根据建设单位提出的设计任务和要求，进行调查研究、搜集资料，提出设计方案。
内容包括：
简略的总平面布置图及房屋的平、立、剖面图；设计方案的技术经济指标；设计概算和设计说明等。
任务二
2 施工图设计阶段
主要任务：
满足工程施工各项具体技术要求，提供一切准确可靠的施工依据。
内容包括：
指导工程施工的所有专业施工图、详图、说明书、计算书及整个工程的施工预算书等。
对于大型的、技术复杂的工程项目也有采用三个设计阶段的，即在初步设计基础上，增加一个技术设计阶段。
建筑施工图
任务二
2.2 房屋建筑施工图的组成
(1) 建筑施工图(简称建施)
主要表达建筑物的外部形状、内部布置、装饰构造、施工要求等。
这类基本图有：首页图、建筑总平面图、平面图、立面图、剖面图以及墙身、楼梯、门、窗详图等。
结构施工图
任务二
(2) 结构施工图(简称结施)
主要表达承重结构的构件类型、布置情况以及构造作法等。
这类基本图有：基础平面图、基础详图、楼层及屋盖结构平面图、楼梯结构图和各构件的结构详图等(梁、柱、板)。
设备施工图
任务二
(3) 设备施工图(简称设施)
主要表达房屋各专用管线和设备布置及构造等情况。
这类基本图有：给水排水、采暖通风、电气照明等设备的平面布置图、系统图和施工详图。
任务二
(4) 装饰施工图
是反映建筑室内外装修做法的施工图。
这类基本图有：装饰设计说明、装饰平面图、装饰立面图和装饰详图。
任务二
整套房屋施工图的编排顺序是：首页图(包括图纸目录、设计总说明、汇总表等)、建筑施工图、结构施工图、设备施工图。
各专业施工图的编排顺序是：基本图在前、详图在后；总体图在前、局部图在后；主要部分在前、次要部分在后；先施工的图在前、后施工的图在后等。
在土建工程施工图中一般没有装饰施工图，装饰施工图另外装订。
任务二
2.3 房屋建筑施工图的特点
(1) 按正投影原理绘制
房屋施工图一般按三面正投影图的形成原理绘制。
(2) 绘制房屋施工图采用的比例
建筑施工图一般采用缩小的比例绘制，同一图纸上的图形最好采用相同的比例。
(3) 房屋施工图图例、符号应严格按照国家标准绘制
www.
