项目十五单层工业厂房构造2
3.1 单层工业厂房的屋面排水方式
任务三
3 单层工业厂房屋面的构造

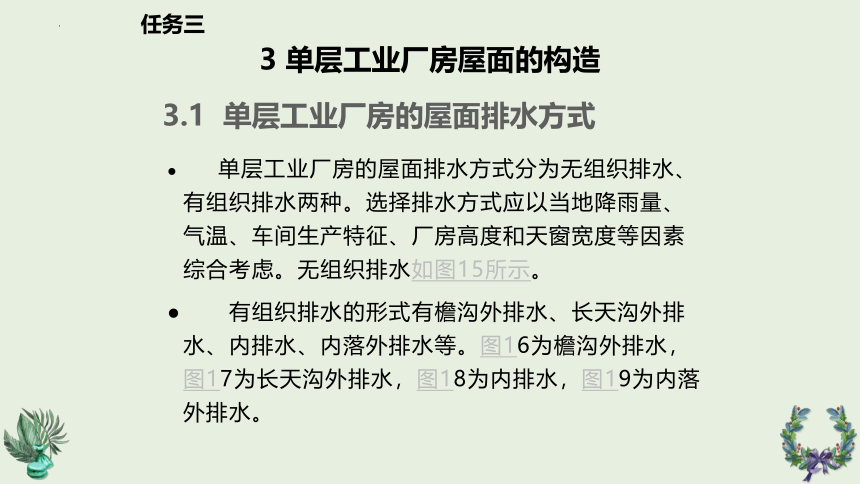

　　单层工业厂房的屋面排水方式分为无组织排水、有组织排水两种。选择排水方式应以当地降雨量、气温、车间生产特征、厂房高度和天窗宽度等因素综合考虑。无组织排水如图15所示。
　　有组织排水的形式有檐沟外排水、长天沟外排水、内排水、内落外排水等。图16为檐沟外排水，图17为长天沟外排水，图18为内排水，图19为内落外排水。

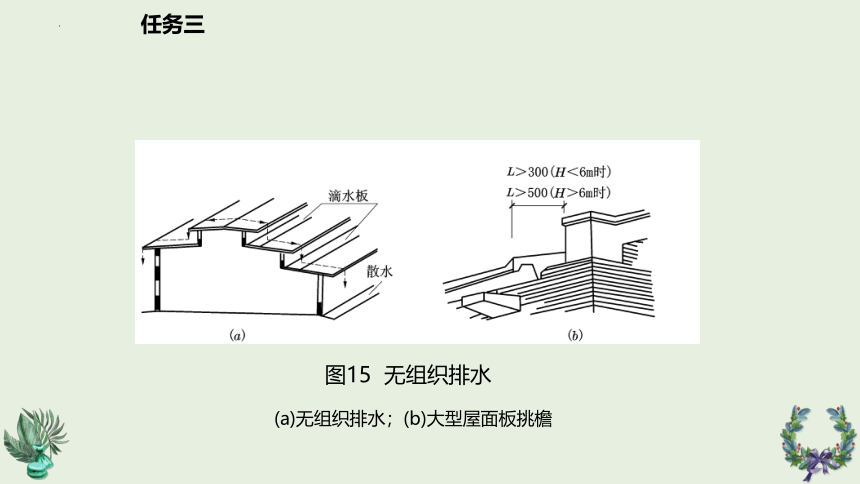

图15 无组织排水
(a)无组织排水；(b)大型屋面板挑檐
任务三

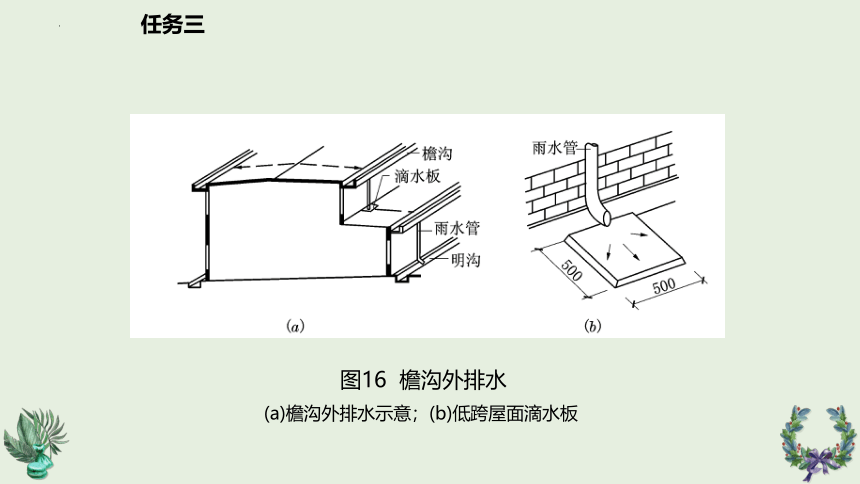

图16 檐沟外排水
(a)檐沟外排水示意；(b)低跨屋面滴水板
任务三

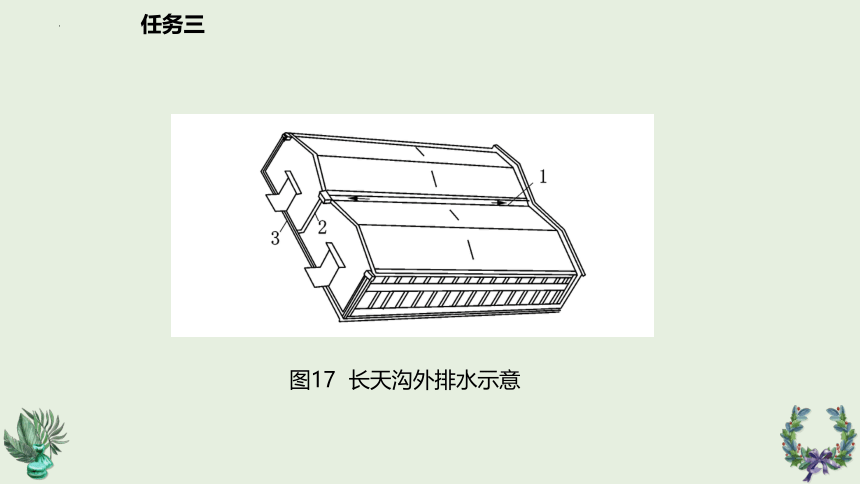

图17 长天沟外排水示意
任务三

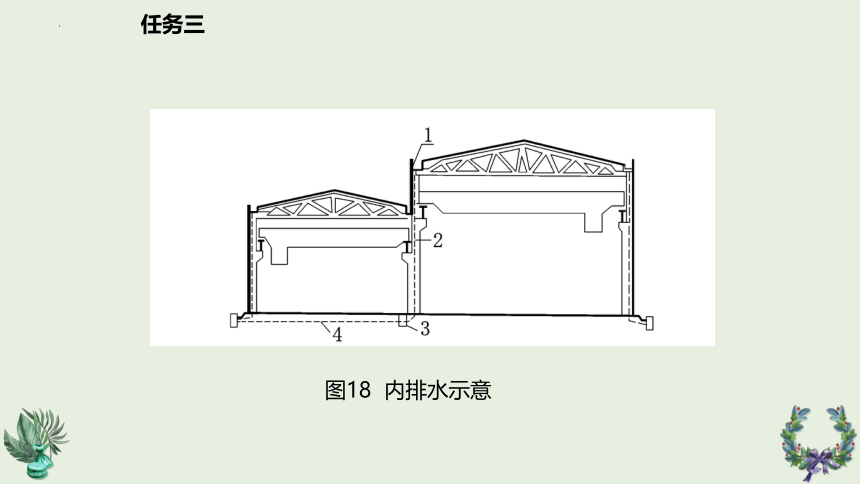

图18 内排水示意
任务三

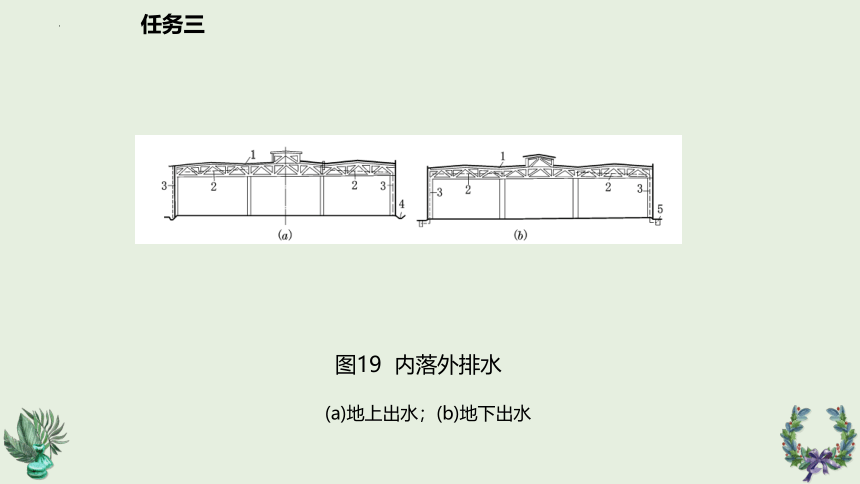

图19 内落外排水
(a)地上出水；(b)地下出水
任务三

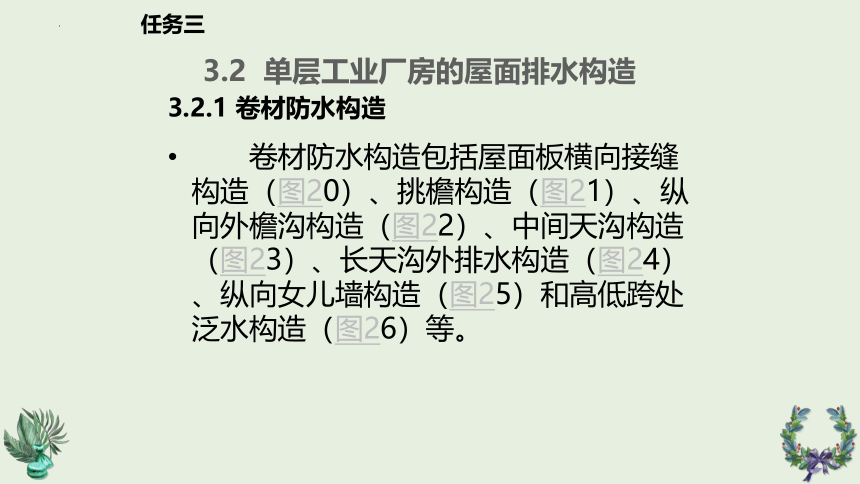

　　卷材防水构造包括屋面板横向接缝构造（图20）、挑檐构造（图21）、纵向外檐沟构造（图22）、中间天沟构造（图23）、长天沟外排水构造（图24）、纵向女儿墙构造（图25）和高低跨处泛水构造（图26）等。
3.2 单层工业厂房的屋面排水构造
3.2.1 卷材防水构造
任务三

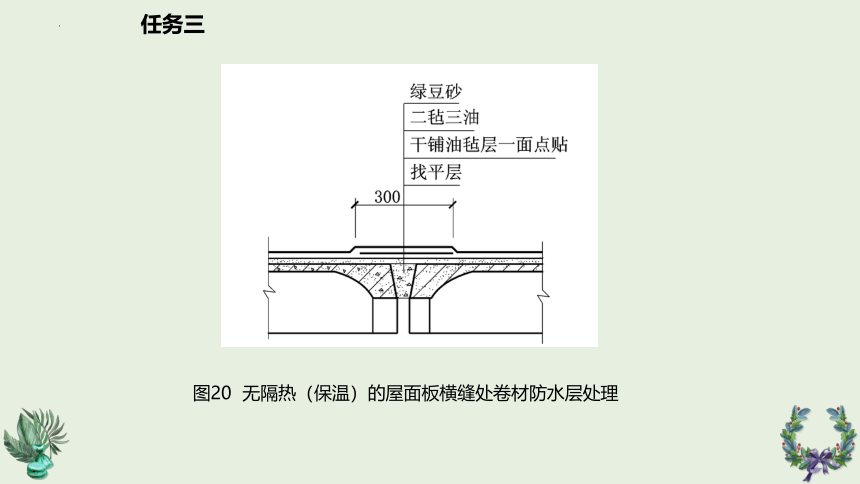

图20 无隔热（保温）的屋面板横缝处卷材防水层处理
任务三
图21 挑檐构造
任务三
图22 纵墙外檐沟构造
任务三
图23 中间天沟构造
任务三
图24 长天沟外排水构造
任务三
图25 纵向女儿墙泛水与内天沟构造示例
任务三
图26 高低跨处泛水构造
(a)、(b)有天沟高低跨处泛水；(c)无天沟高低跨处泛水
任务三
3.2.2 构造自防水屋面
任务三
　　构件自防水屋面的屋面板有钢筋混凝土屋面板、钢筋混凝土F板、槽瓦板以及波形瓦。
　　构件自防水是利用屋面板本身的密实性和抗渗性来承担屋面防水作用，而板缝的防水靠嵌缝或搭盖等措施来解决。这种屋面适用于无保温要求的屋面。?
　　构件自防水屋面按其板缝的构造可分为嵌缝式、贴缝式和搭盖式等类型。
任务三
（1）嵌缝、贴缝式构件自防水屋面?
　　嵌缝式、贴缝式构件自防水是利用屋面板作为防水构件，板缝嵌油膏防水。若在板缝上粘贴一条卷材覆盖层则成为贴缝式。图27为嵌缝式、贴缝式板缝构造。
（2）搭盖式构件自防水屋面?
　　搭盖式构件自防水屋面利用屋面板上下搭盖住纵缝，用盖瓦、脊瓦覆盖横缝和脊缝的方式来达到屋面防水目的。常用的有F板、槽瓦和波形石棉瓦屋面。
任务三
　　①F板屋面　　图28为F板屋面的组成。图29为F板纵向搭缝构造。图30为F板与天沟的搭盖构造。
　　②槽瓦屋面　　槽瓦屋面是以断面呈槽形的钢筋混凝土屋面板为主，配合盖瓦和脊瓦附加构件组成的构件自防水屋面。图31为槽瓦屋面组成。图32为槽瓦搭接和固定构造。
任务三
　　③波形石　　棉水泥瓦屋面波形瓦包括石棉水泥瓦、木质纤维瓦、钢丝网水泥瓦、镀锌铁皮条，其中波形石棉水泥瓦应用较为广泛。图33为石棉瓦与檩条的固定构造。
图27 嵌缝式、贴缝式板缝构造
(a)有覆盖层；(b)无覆盖层
任务三
图28 F板屋面的组成
任务三
图29 F板纵向搭缝构造
任务三
图30 F板横向盖缝构造
任务三
图31 槽瓦屋面组成
任务三
图32 槽瓦搭接和固定
任务三
图33 石棉瓦与檩条的固定
任务三
