项目六
结构施工图的识读2
基础结构图是表示建筑基础施工做法的图样，一般由基础设计说明、基础平面图和基础详图组成。
2.1 基础设计说明
基础设计说明主要有场地图的质量、基础材料的强度等级、质量要求、基槽开挖深度的要求以及基础各部位的施工要求。
任务二
2 基础平面图及详图

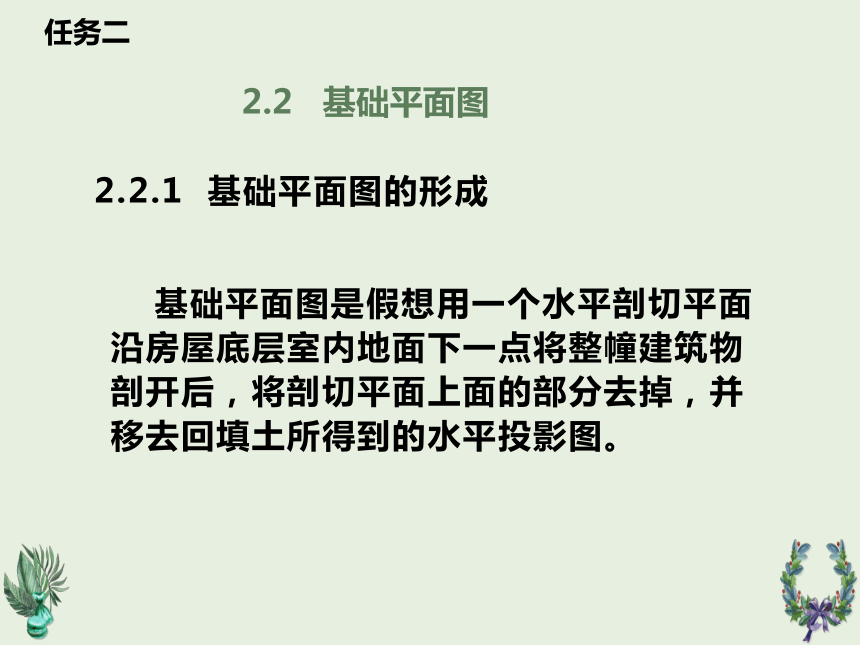

2.2.1 基础平面图的形成
基础平面图是假想用一个水平剖切平面沿房屋底层室内地面下一点将整幢建筑物剖开后，将剖切平面上面的部分去掉，并移去回填土所得到的水平投影图。
任务二
2.2 基础平面图

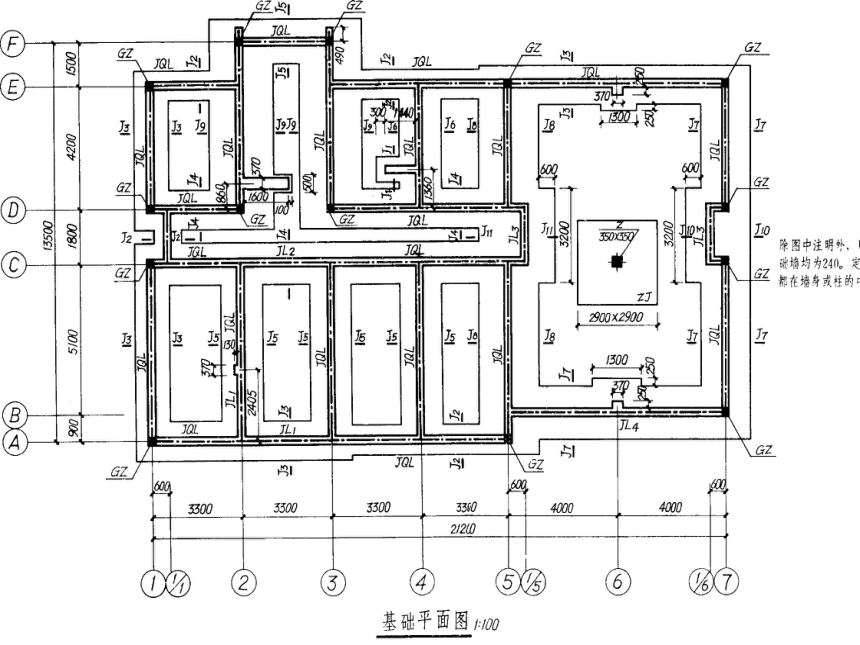

基础平面图主要表达基础的平面位置、形式及其种类，是基础施工是定位、放线、开挖基坑的依据。
基础平面图的比例一般与建筑平面图的比例相同。
画图时，被剖切平面剖切到的基础墙或柱用粗实线表示，基础底部投影用中实线表示。
任务二
2.2.2 基础平面图的作用
⑴了解图名、比例。
⑵与建筑平面图对照，了解基础平面图的定位轴线。
⑶了解基础的平面布置，结构构件的种类、位置、代号。
⑷了解剖切标号，通过剖切编号了解基础的种类，各类基础的平面尺寸。
⑸阅读基础设计说明，了解基础的施工要求、用料。
⑹联合阅读基础平面图与设备施工图，了解设备管线穿越基础的准确位置，洞口的形状、大小以及洞口上方的过梁要求。
任务二

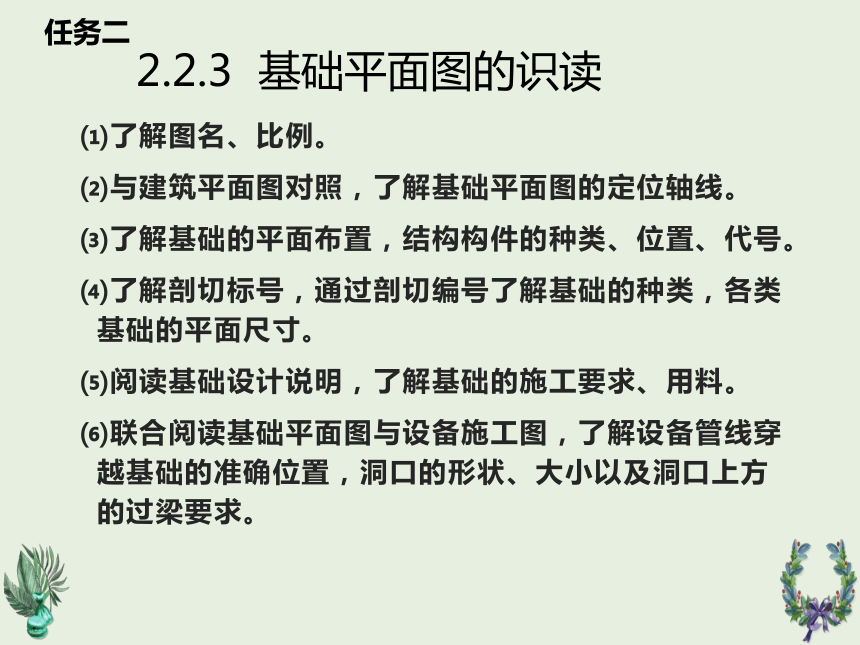

2.2.3 基础平面图的识读

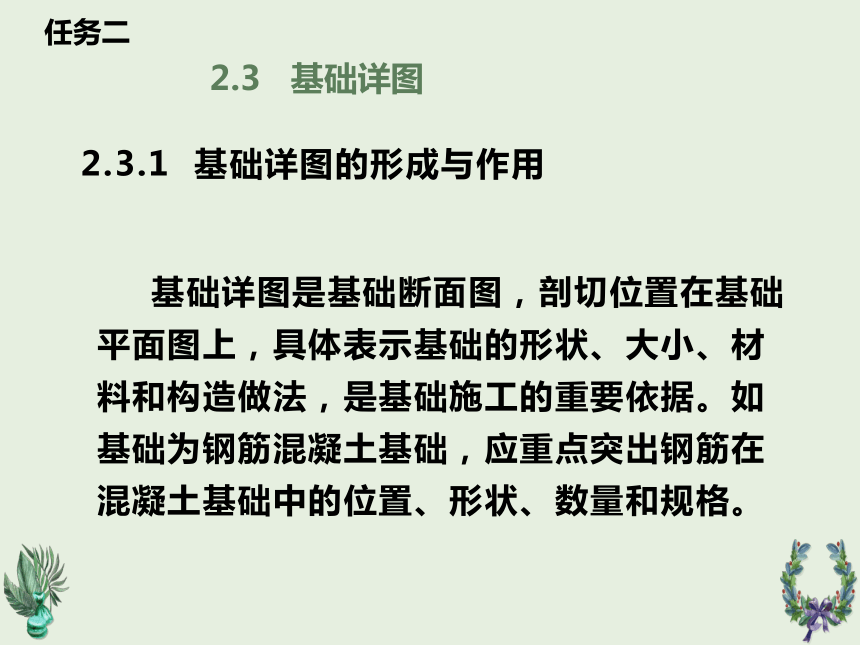

2.3.1 基础详图的形成与作用
基础详图是基础断面图，剖切位置在基础平面图上，具体表示基础的形状、大小、材料和构造做法，是基础施工的重要依据。如基础为钢筋混凝土基础，应重点突出钢筋在混凝土基础中的位置、形状、数量和规格。
任务二
2.3 基础详图
⑴了解图名与比例，读图时，将基础详图的图名与基础平面图的剖切符号、定位轴线对照，了解该基础在建筑中的位置。
⑵了解基础的形状、大小与材料。
⑶了解基础各部位的标高，计算基础的埋置深度。
⑷了解基础的配筋情况。
⑸了解垫层的厚度尺寸与材料。
⑹了解基础梁的配筋情况。
⑺了解管线穿越洞口的详细做法。
任务二

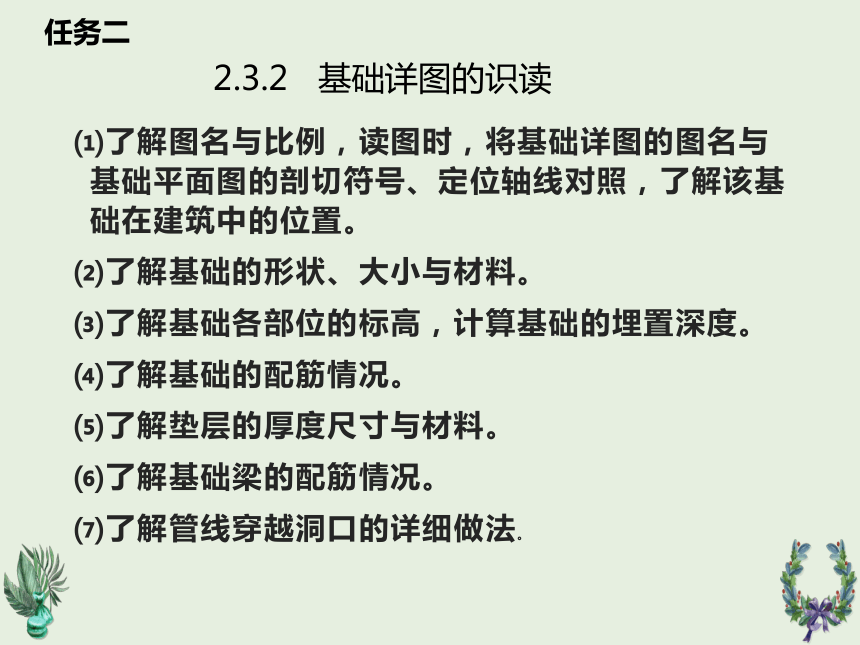

2.3.2 基础详图的识读
任务二

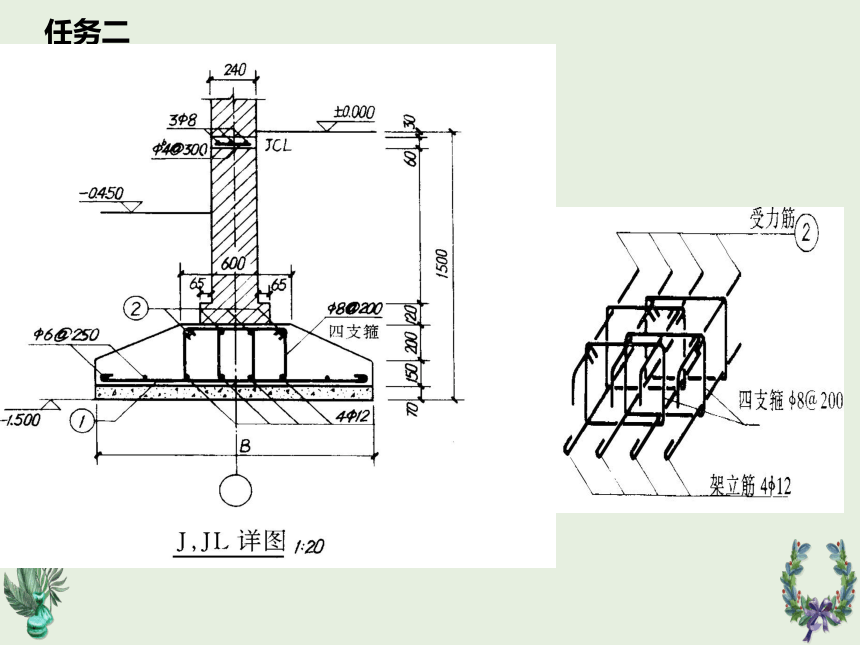

图9 楼梯基础详图
任务二
。
任务二
任务三
3 楼层结构平面图
任务三
3.1楼层结构平面图的形成和作用
用一个假想的水平剖切平面从各层楼板层中间剖切楼板层，得到的水平剖面图，称为楼层结构平面图。
主要表示各楼层结构构件的平面位置，是建筑结构施工时构件布置、安装的重要依据。
在楼层结构平面图中外轮廓用中粗实线表示，被楼板遮挡的墙、柱、梁等，用细虚线表示，其他用细实线表示。图中的结构构件用构件代号表示。楼层结构平面图的比例应与建筑平面图的比例相同。
任务三
3.2 楼层结构平面图的图示方法
任务三
预制楼板的表示方法
⑴了解图名与比例。楼层结构平面布置图的比例一般与建筑平面图、基础平面图的比例一致。
⑵与建筑平面图对照，了解楼层结构平面图的定位轴线。
⑶通过结构构件代号了解该楼层结构构件的位置与构件。　
⑷了解现浇板的配筋情况及板的厚度。
⑸了解各部位的标高情况，并与建筑标高对照，了解装修层的厚度。　
⑹如有预制板，了解预制板的规格、数量等级和布置情况　
任务三
3.3 楼层结构平面图的识读
任务三
任务四
4　　构件详图
任务四
4.1　钢筋混凝土构件详图
(1) 模板图
模板图也称外形图，它主要表示构件的外表形状、大小及预埋件的位置等，是支模板的依据。一般在构件较复杂或有预埋件时才画模板图，模板图用细实线绘制。
任务四
(2) 配筋图
配筋图包括立面图和断面图两部分，具体表达钢筋在混凝土构件中的形状、位置与数量。把混凝土看成透明体，构件的外轮廓用细实线表示，而钢筋用粗实线表示。配筋图是钢筋下料、绑扎的主要依据。
任务四
(3) 钢筋表
为了便于钢筋下料、制造和方便预算，通常在每张图纸中都有钢筋表。钢筋表的内容包括钢筋名称，钢筋简图，钢筋规格、长度、数量和质量等。
构件名称 构件数 钢筋编号 钢筋规格 简图 长度(mm) 每件支数 总支数 累计质量(kg)
L1 1 1 φ12 3640 2 2 7.41
2 φ12 4204 1 1 4.45
3 φ6 3490 2 2 1.55
4 φ6 650 18 18 2.60
任务四
表3 钢筋表
⑴读图名与比例。看构件代号，查阅结构平面图，了解构建具体位置及作用。
⑵看模板图。了解构件的形状、尺寸和预埋件代号及布置。
⑶阅读配筋图中的立面图，了解构件内部钢筋的布置。
⑷阅读断面图，与立面图配合识读，了解各类钢筋的规格、位置、形状、数量等。
⑸阅读钢筋表。钢筋表是对结构配筋中钢筋用料的统计，在阅读配筋图时，也可以帮助我们了解钢筋的配置情况。
任务四
4.2 钢筋混凝土构件详图的识读
梁是房屋结构中的主要承重构件，常见的有过梁、圈梁、楼板梁、框架梁、楼梯梁、雨篷梁等。梁的结构详图由配筋图和钢筋表组成。
任务四
1.钢筋混凝土梁
钢筋混凝土板有预制板和现浇板两种。预制板是混凝土制品厂生产的定型构件，一般不必绘制结构详图，只注出型号即可。
任务四
2.钢筋混凝土板
任务四
钢筋混凝土柱构件详图与钢筋混凝土梁基本相同，对于比较复杂的钢筋混凝土柱，除画出构件的立面图和断面图外，还需画出模板图。
任务四
3.钢筋混凝土柱
任务四
