项目十一楼梯与电梯2
任务二

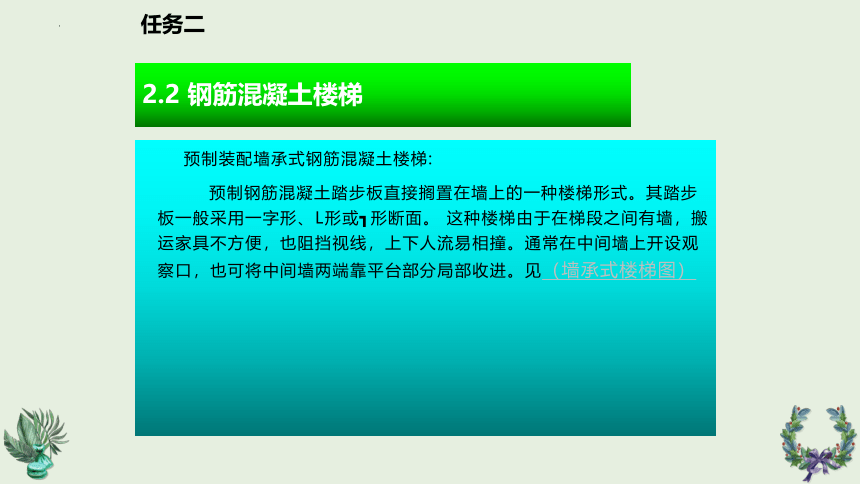

2.2 钢筋混凝土楼梯 　
　预制装配墙承式钢筋混凝土楼梯:
预制钢筋混凝土踏步板直接搁置在墙上的一种楼梯形式。其踏步板一般采用一字形、L形或┓形断面。 这种楼梯由于在梯段之间有墙，搬运家具不方便，也阻挡视线，上下人流易相撞。通常在中间墙上开设观察口，也可将中间墙两端靠平台部分局部收进。见（墙承式楼梯图）
动画
任务二
2.2.1预制装配墙悬臂式
钢筋混凝土楼梯
这一种楼梯的优点是楼梯间空间轻巧空透，结构占空间少，可以节约平台梁等构件材料。但其楼梯间整体刚度极差，不能用于有抗震设防要求的地区。其用于嵌固踏步板的墙体厚度≮240mm，砌墙砖的标号≮MU10，砌筑砂浆标号≮M5，踏步板悬挑长度一般≯1800mm，以保证嵌固端牢固。
任务二

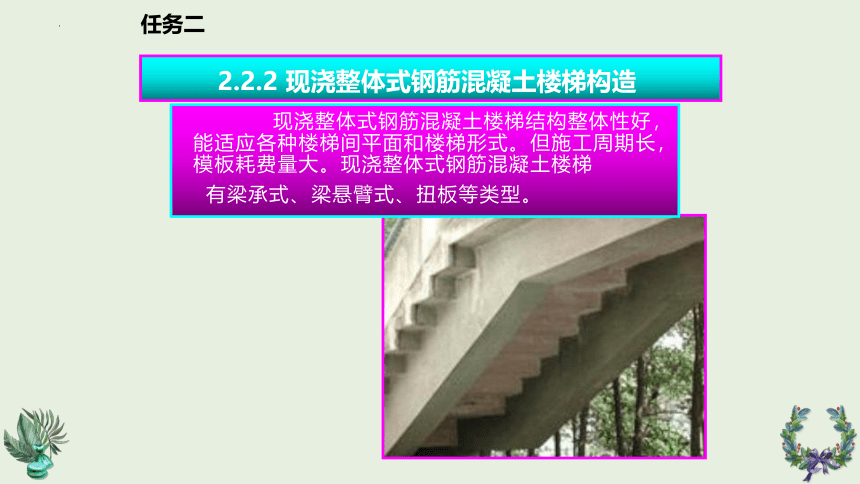

2.2.2 现浇整体式钢筋混凝土楼梯构造
现浇整体式钢筋混凝土楼梯结构整体性好，能适应各种楼梯间平面和楼梯形式。但施工周期长，模板耗费量大。现浇整体式钢筋混凝土楼梯
有梁承式、梁悬臂式、扭板等类型。
任务二

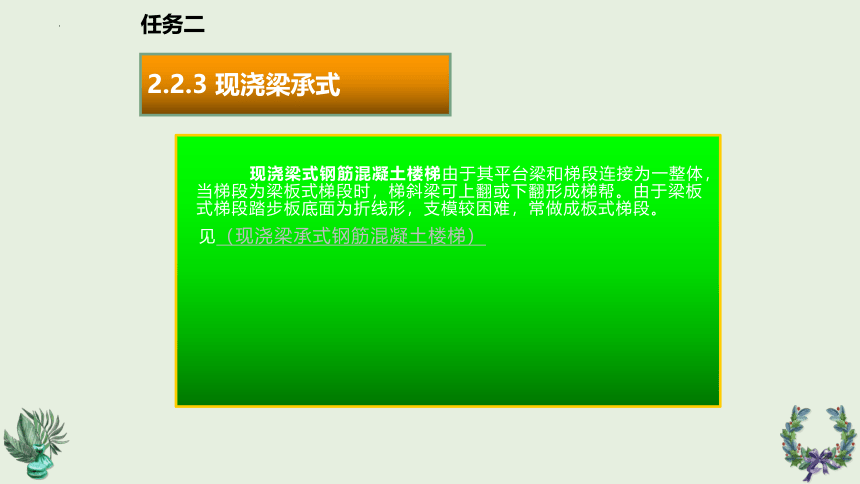

2.2.3 现浇梁承式
现浇梁式钢筋混凝土楼梯由于其平台梁和梯段连接为一整体，当梯段为梁板式梯段时，梯斜梁可上翻或下翻形成梯帮。由于梁板式梯段踏步板底面为折线形，支模较困难，常做成板式梯段。
见（现浇梁承式钢筋混凝土楼梯）
任务二

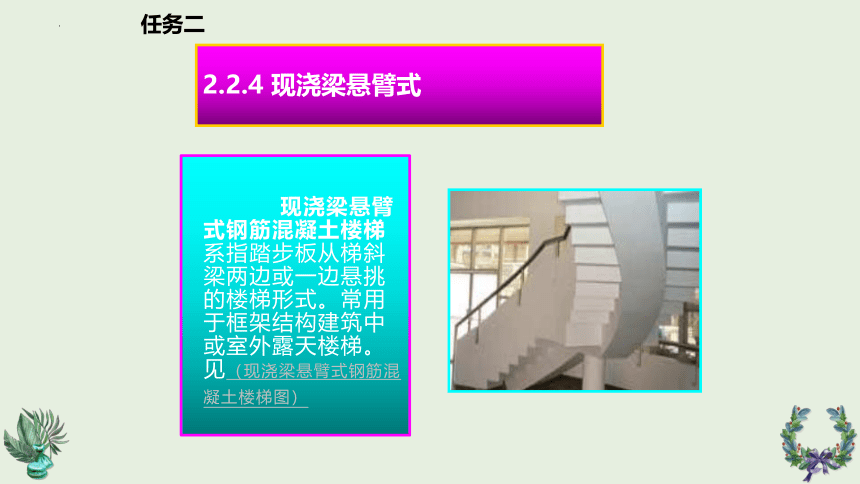

2.2.4 现浇梁悬臂式
现浇梁悬臂式钢筋混凝土楼梯系指踏步板从梯斜梁两边或一边悬挑的楼梯形式。常用于框架结构建筑中或室外露天楼梯。见（现浇梁悬臂式钢筋混凝土楼梯图）
任务二

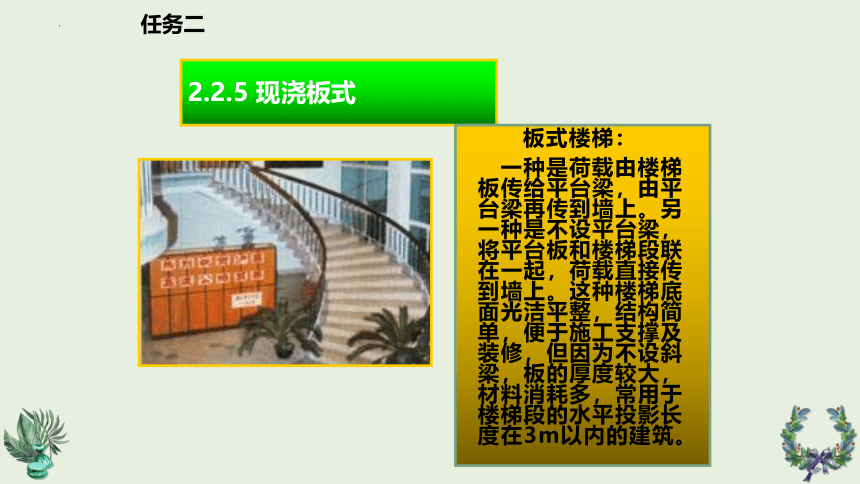

2.2.5 现浇板式
板式楼梯：
一种是荷载由楼梯板传给平台梁，由平台梁再传到墙上。另一种是不设平台梁，将平台板和楼梯段联在一起，荷载直接传到墙上。这种楼梯底面光洁平整，结构简单，便于施工支撑及装修，但因为不设斜梁，板的厚度较大，材料消耗多，常用于楼梯段的水平投影长度在3m以内的建筑。
3 台阶与坡道构造
任务三

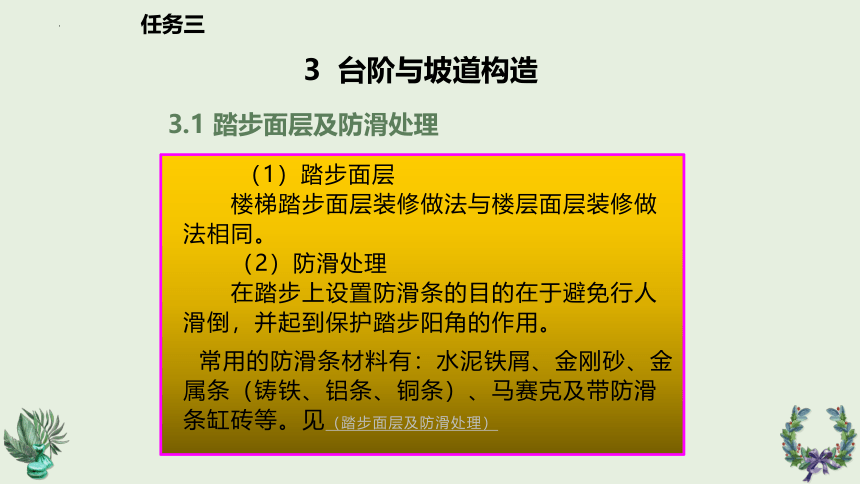

3.1 踏步面层及防滑处理
（1）踏步面层
　　楼梯踏步面层装修做法与楼层面层装修做法相同。
（2）防滑处理
　　在踏步上设置防滑条的目的在于避免行人滑倒，并起到保护踏步阳角的作用。
常用的防滑条材料有：水泥铁屑、金刚砂、金属条（铸铁、铝条、铜条）、马赛克及带防滑条缸砖等。见（踏步面层及防滑处理）
栏杆形式可分为空花式、栏板式、混合式等类型。
（1）空花式
　　图中为空花栏杆
示例。其杆件形成的
空花尺寸不宜过大，
通常控制在120～150
mm左右。
（更多图片…）
任务三

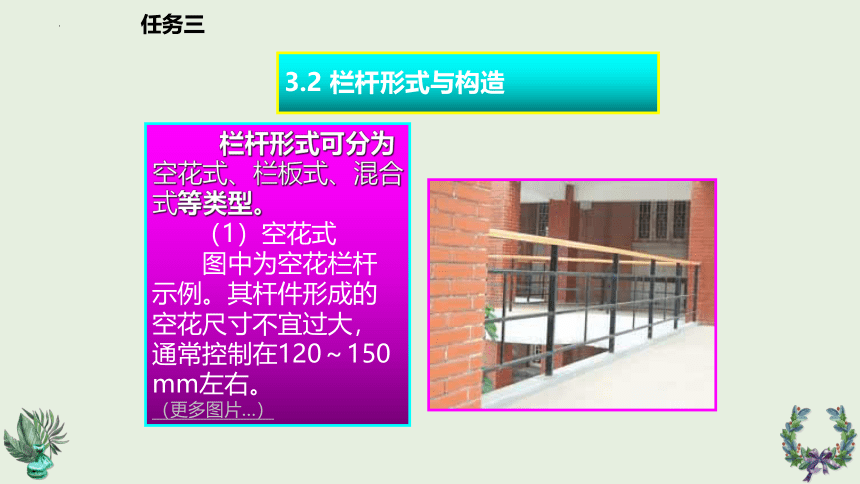

3.2 栏杆形式与构造
任务三
（2）栏板式　　
栏板材料常采用砖、钢丝网水泥抹灰、钢筋混凝土等。
（更多图片…）
（3）混合式
　 混合式是指空花式和栏板式两种栏杆形式的组合，其栏杆竖杆常采用钢材或不锈钢等材料，其栏板部分常采用轻质美观材料制作。（更多图片…）
任务三
3.3 扶手形式

楼梯扶手常用木材、塑料、金属管材（钢管、铝合金管、铜管和不锈钢管等）制作。
任务三
（1）栏杆与扶手连接
　　木材或塑料扶手，一般在栏杆竖杆顶部设通长扁钢与扶手底面或侧面槽口榫接，用木螺钉固定。金属管材扶手与栏杆竖杆连接一般采用焊接或铆接。见（扶手断面形式图）　
（2）栏杆与梯段、平台连接
　　一般在梯段和平台上预埋钢板焊接或预留孔插接。见（栏杆与梯段、平台连接图）
任务三
（3）扶手与墙面连接
　　当直接在墙上装设扶手时，扶手距墙面应保持100mm左右，一般在墙上留洞，扶手连接杆深入洞内，用细石混凝土嵌固。见（扶手与墙面连接图）
（4）楼梯起步和梯段转折处栏杆扶手处理
　　在梯段起步和转折处，为保持栏杆高度一致和扶手的连续，需根据不同情况进行处理。见（楼梯起步处理） （栏杆扶手转折处理图）
　　 ·上下梯段齐步时，上下扶手在转折处同时向平台延伸半步，使两扶手高度相等，连接自然。
　　·如扶手在转折处不伸入平台，下跑梯段扶手在转折处需上弯形成鹤颈扶手，
　　·可有用直线转折的硬接方式。
任务三
3.4 台阶尺度
台阶处于室外，踏步宽度比楼梯大一些。其踏步高（h）一般在100～150mm左右，踏步宽（b）在300～400mm左右。平台深度一般不应小于1000mm，平台需做3%左右的排水坡度，以利雨水排除。见（台阶尺度图）
任务三
台阶面层
台阶需慎重考虑防滑和抗风化问题。其面层材料应选择防滑和耐久的材料，如水泥石屑、斩假石（剁斧石）、天然石材、防滑地面砖等。
见（台阶做法示例）
台阶垫层
其垫层作法与地面垫层作法类似。一般采用素土夯实后按台阶形状尺寸做C10混凝土垫层或砖、石垫层。严寒地区的台阶还需考虑地基土冻胀因素，可用含水率低的砂石垫层换土至冰冻线以下。
4.2 自动扶梯
任务四
4 电梯与自动扶梯
4.1 电梯
任务四
4.1 电梯
4.1.1 电梯的类型
　　按使用性质分：
① 客梯；② 货梯； ③ 消防电梯
　　按电梯行驶速度分：
① 高速电梯。速度大于2m/s。② 中速电梯。速度在2m/s之内。③ 低速电梯。运送食物电梯常用低速，速度在1.5m/s以内。
　　观光电梯：观光电梯是把竖向交通工具和登高流动观景相结合的电梯。
任务四
4.1.2电梯的组成
电梯由下列几部分组成：
①电梯井道；
② 电梯机房；
③井道地坑：井道地坑在最底层平面标高下≥1.4m，作为轿厢下降时所需的缓冲器的安装空间；
④组成电梯的有关部件：
· 轿厢。
· 井壁导轨和导轨支架。
· 牵引轮及其钢支架、钢丝绳、平衡锤、轿厢开关门、检修起重吊钩等。
· 有关电器部件。
4.2 自动扶梯
任务四
自动扶梯的运行原理，是采取机电系统技术，由电动马达变速器以及安全制动器所组成的推动单元拖动两条环链，而每级踏板都与环链连接，通过轧轮的滚动，踏板便沿主构架中的轨道循环地运转，而在踏板上面的扶手带以相应速度与踏板同步运转。
自动扶梯一般运输的垂直高度为0～20m，速度则由每秒0.45～0.125m。常用速度为0.5m/s。自动扶梯的理论载客量为4000～13500人次/h。自动扶梯的常用坡度为30°，35°。
感谢观看
