项目五建筑施工图的识读2
3.1 建筑立面图的形成与作用

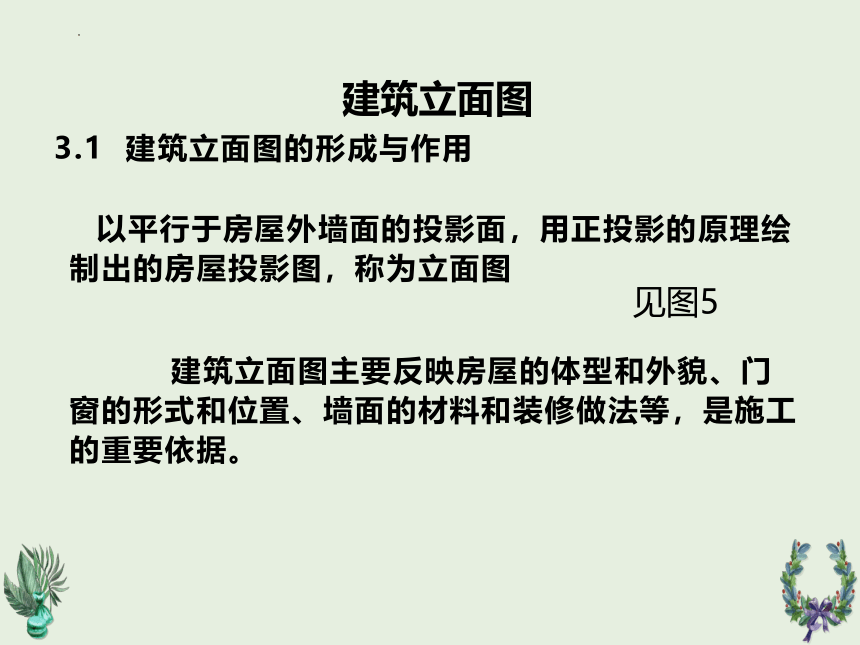

以平行于房屋外墙面的投影面,用正投影的原理绘制出的房屋投影图,称为立面图
建筑立面图主要反映房屋的体型和外貌、门窗的形式和位置、墙面的材料和装修做法等,是施工的重要依据。
见图5

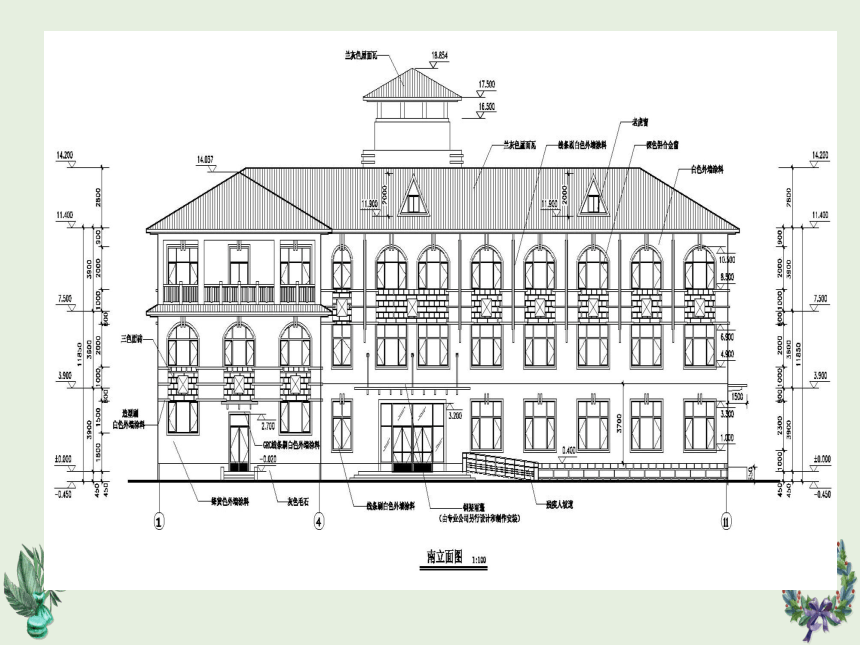

建筑立面图

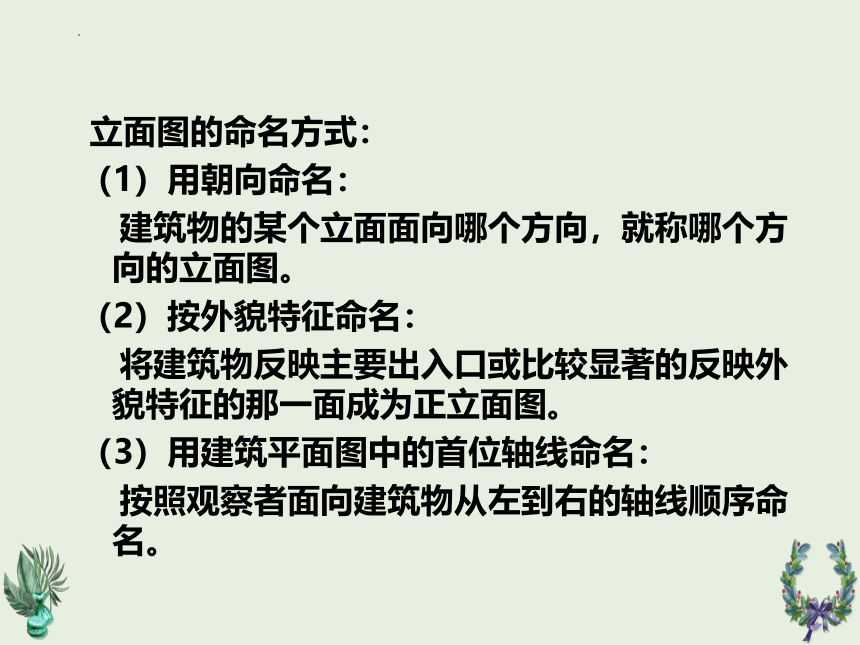

立面图的命名方式:
(1)用朝向命名:
建筑物的某个立面面向哪个方向,就称哪个方向的立面图。
(2)按外貌特征命名:
将建筑物反映主要出入口或比较显著的反映外貌特征的那一面成为正立面图。
(3)用建筑平面图中的首位轴线命名:
按照观察者面向建筑物从左到右的轴线顺序命名。
Part 2

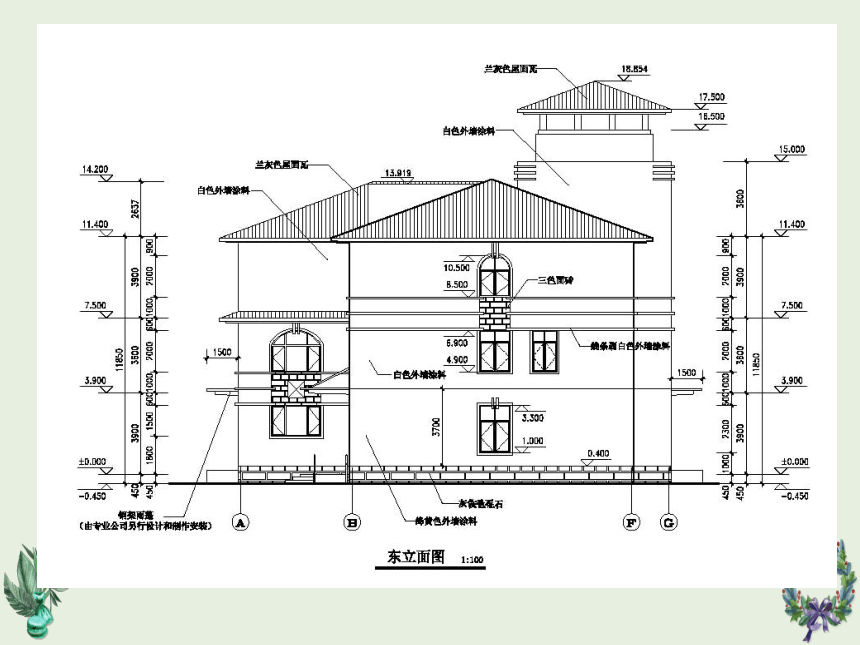

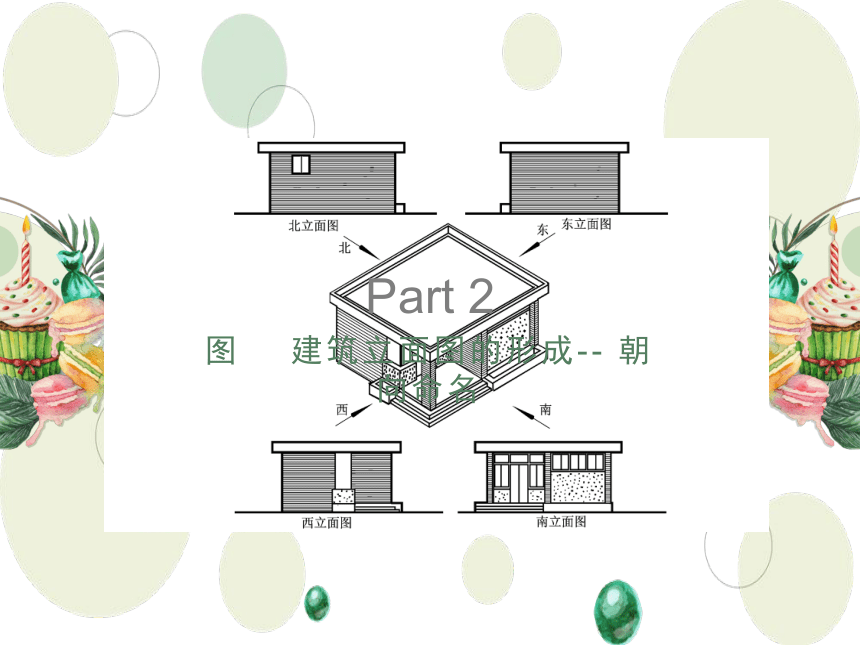

图 建筑立面图的形成-- 朝向命名

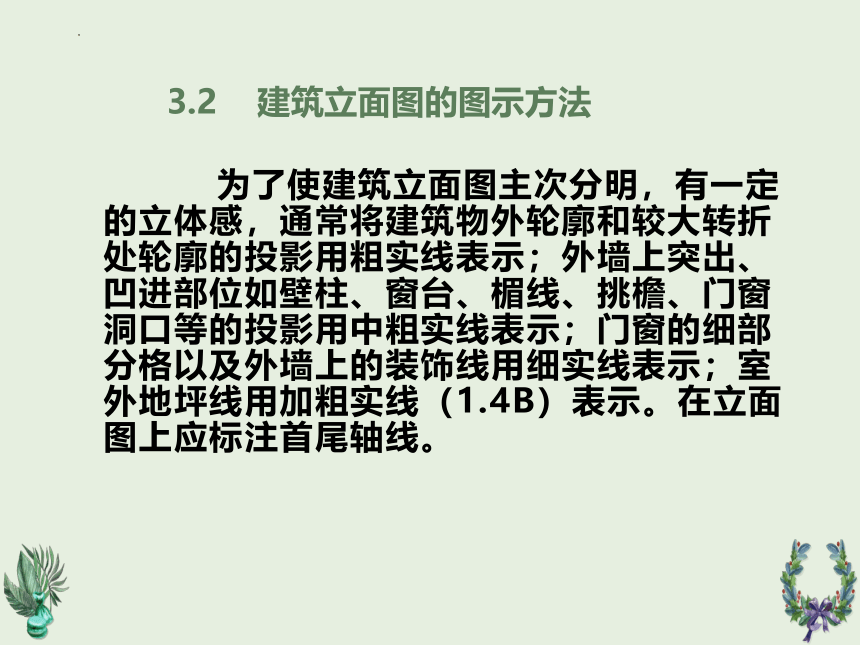

为了使建筑立面图主次分明,有一定的立体感,通常将建筑物外轮廓和较大转折处轮廓的投影用粗实线表示;外墙上突出、凹进部位如壁柱、窗台、楣线、挑檐、门窗洞口等的投影用中粗实线表示;门窗的细部分格以及外墙上的装饰线用细实线表示;室外地坪线用加粗实线(1.4b)表示。在立面图上应标注首尾轴线。
3.2 建筑立面图的图示方法

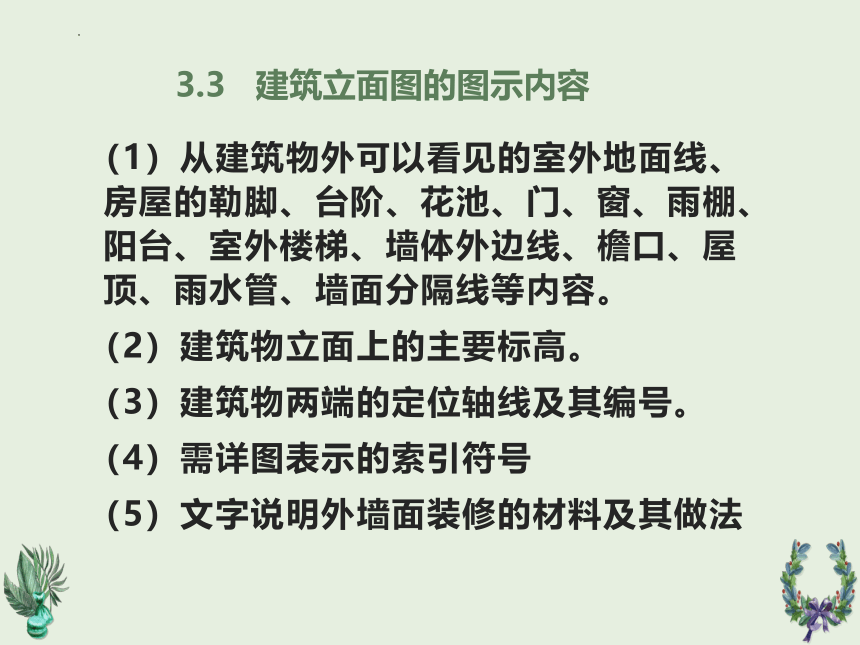

(1)从建筑物外可以看见的室外地面线、房屋的勒脚、台阶、花池、门、窗、雨棚、阳台、室外楼梯、墙体外边线、檐口、屋顶、雨水管、墙面分隔线等内容。
(2)建筑物立面上的主要标高。
(3)建筑物两端的定位轴线及其编号。
(4)需详图表示的索引符号
(5)文字说明外墙面装修的材料及其做法
3.3 建筑立面图的图示内容

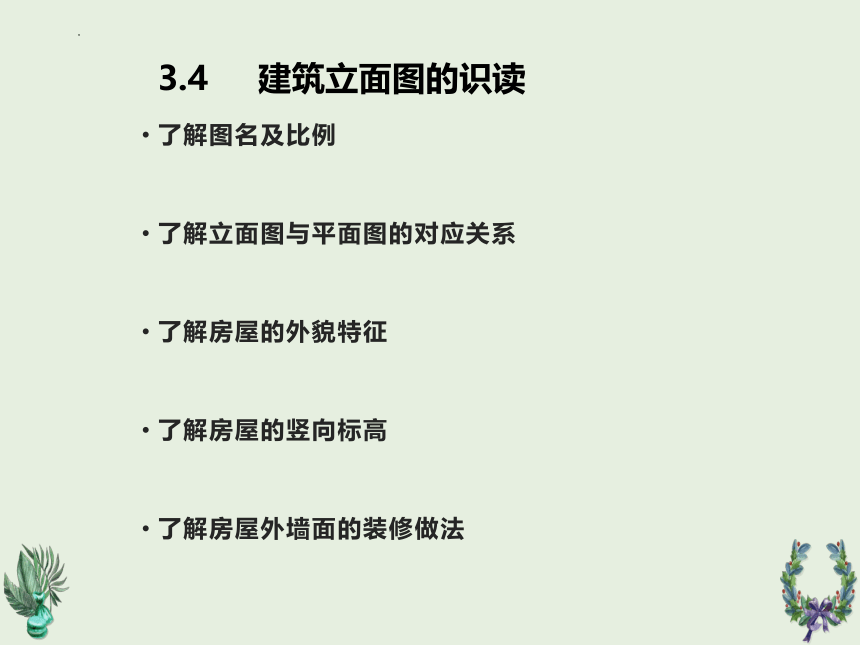

了解图名及比例
了解立面图与平面图的对应关系
了解房屋的外貌特征
了解房屋的竖向标高
了解房屋外墙面的装修做法
3.4 建筑立面图的识读
4.1 建筑剖面图的形成与作用

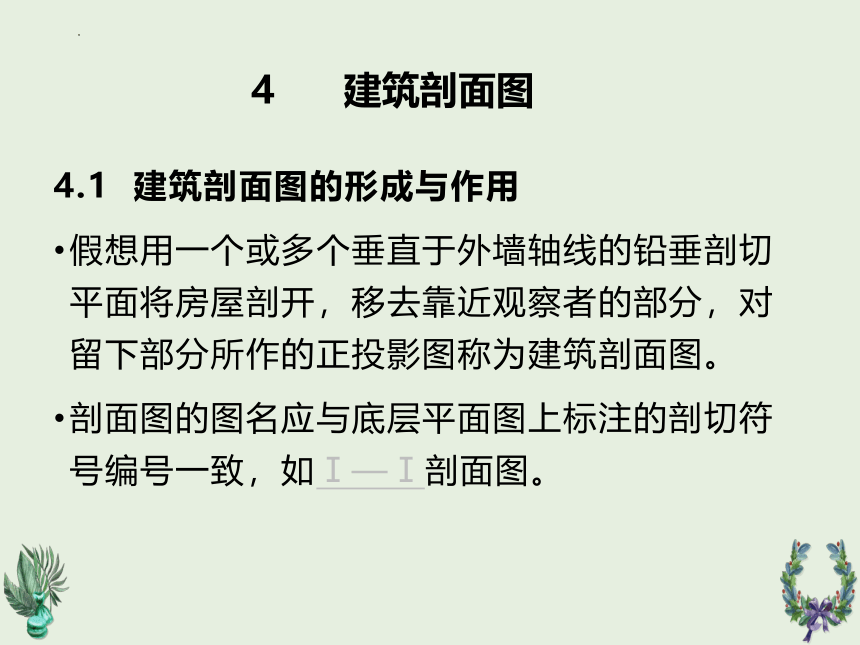

假想用一个或多个垂直于外墙轴线的铅垂剖切平面将房屋剖开,移去靠近观察者的部分,对留下部分所作的正投影图称为建筑剖面图。
剖面图的图名应与底层平面图上标注的剖切符号编号一致,如ⅰ—ⅰ剖面图。
4 建筑剖面图
建筑剖面图主要用来表达房屋内部垂直方向的高度、楼层分层情况及简要的结构形式和构造方式。
它与建筑平面图、立面图相配合,是建筑施工中不可缺少的重要图样之一。

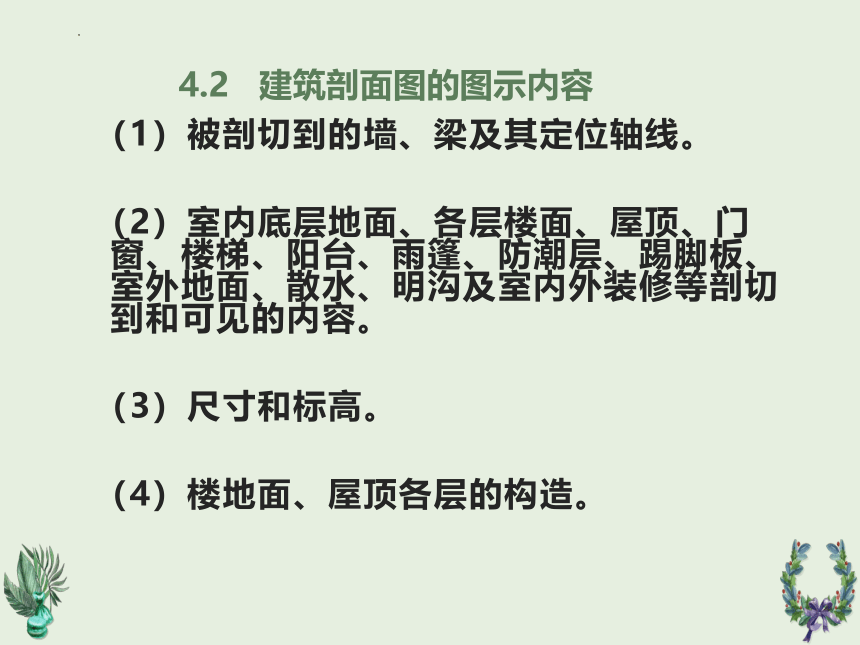

(1)被剖切到的墙、梁及其定位轴线。
(2)室内底层地面、各层楼面、屋顶、门 窗、楼梯、阳台、雨篷、防潮层、踢脚板、室外地面、散水、明沟及室内外装修等剖切到和可见的内容。
(3)尺寸和标高。
(4)楼地面、屋顶各层的构造。
4.2 建筑剖面图的图示内容
了解图名及比例
了解剖面图与平面图的对应关系
了解房屋的结构形式
了解主要标高和尺寸
了解屋面、楼面、地面的构造层次及做法
了解屋面的排水方式
了解索引详图所在的位置及编号
4.3 建筑剖面图的识读
5.1 建筑详图的形成
由于画平面、立面、剖面图时所用的比例较小,房屋上许多细部的构造无法表示清楚,为了满足施工的需要,必须分别将这些部位的形状、尺寸、材料、做法等用较大的比例详细画出图样,这种图样称为建筑详图,简称详图。
5 建筑详图
5.2 建筑详图的特点及作用
特点:
一是比例大,二是图示内容详尽清楚,三是尺寸标注齐全、文字说明详尽。
建筑详图是建筑细部的施工图,是对建筑平面、立面、剖面图等基本图样的深化和补充,是建筑工程的细部施工、建筑构配件的制作及编制预算的依据。
5.3 建筑详图的种类
⑴局部构造详图
如楼梯详图、墙身详图等
⑵构件详图
如门窗详图、阳台详图等
⑶装饰构造详图
如墙裙构造详图、门窗套装饰构造详图
5.4 建筑详图的表示方法
详图的数量详图的数量和图示内容与房屋的复杂程度及平面、立面、剖面图的内容和比例有关。
对于套用标准图或通用图的建筑构配件和节点,只需注明所套用图集的名称、型号或页次,可不必另画详图。
外墙剖面详图实质上是建筑剖面图中外墙部分的局部放大。
外墙剖面详图一般采用1∶20的较大比例绘制,为节省图幅,通常采用折断画法,往往在窗洞中间处断开,成为几个节点详图的组合。
外墙剖面详图上标注尺寸和标高,与建筑剖面图基本相同,线型也与剖面图一样,剖到的轮廓线用粗实线,粉刷线则为细实线,断面轮廓线内应画上材料图例。
作用
5.5 外墙详图
⑴墙脚:
外墙墙角主要是指一层窗台及以下部分,包括散水(或明沟)、防潮层、勒脚、一层地面、踢脚等部分的形状、大小、材料及其构造情况。
⑵中间部分:
主要包括楼板层、门窗过梁及圈梁的形状、大小、材料及其构造情况,还应表示出楼板与外墙的关系。
⑶檐口:
应表示出屋顶、檐口、女儿墙及屋顶圈梁的形状、大小、材料及其构造做法。
5.5.1 外墙身详图的内容
⑴了解墙身详图的图名和比例。
⑵了解墙角构造。
⑶了解一层雨篷做法。
⑷了解中间节点。
⑸了解檐口部位。
5.5.2 外墙详图的识读方法
楼梯由梯段(包括踏步和斜梁)、平台(包括平台板和平台梁)和栏板(或栏杆)等部分组成。
楼梯的构造比较复杂,一般需另画详图,以表示楼梯的类型、结构形式、各部位尺寸及装修做法,是楼梯施工放样的主要依据。
楼梯详图一般包括楼梯平面图、剖面图及踏步、栏杆、扶手等处的节点详图。
楼梯的类型?组成?
5.6 楼梯详图
楼梯平面图是楼梯某位置上的一个水平剖面图。剖切位置与建筑平面图的剖切位置相同。
楼梯平面图主要反映楼梯的外观、结构形式、楼梯中的平面尺寸及楼层和休息平台的标高等。
在一般情况下,楼梯平面图应绘制三张,即楼梯底层平面图、中间层平面图和顶层平面图。
5.6.1 楼梯平面图
中间层楼梯图例
顶层楼梯图例
楼梯剖面图是楼梯垂直剖面图的简称,其剖切位置应通过各层的一个梯段和门窗洞口,向另一未剖到的梯段方向投影所得到的剖面图。
楼梯剖面图主要表达楼梯的梯段数、踏步数、类型及结构形式,表示各梯段、平台、栏杆等的构造及它们的相互关系。
5.6.2 楼梯剖面图
楼梯剖面图的识读方法:
⑴了解楼梯的构造形式。
⑵了解楼梯在竖向和进深方向的有关尺寸。
⑶了解楼梯段、平台、栏杆、扶手等的构造和用料说明。
⑷了解被剖切梯段的踏步级数。
⑸了解图中的索引符号。
Part 1
图7 楼梯剖面图
楼梯节点详图一般包括踏步、扶手、栏杆详图和梯段与平台处的节点构造详图。
依据所画内容的不同,详图可采用不同的比例,以反映它们的断面型式、细部尺寸、所用材料、构件连接及面层装修做法等。
5.6.3 楼梯节点详图
