项目五建筑施工图的识读1
项目五
建筑施工图的识读
模块二房屋施工图的识读
www.

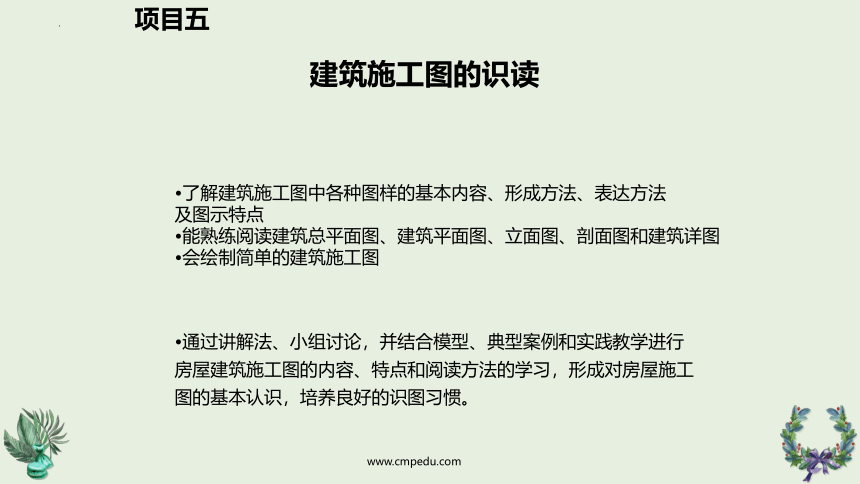

通过讲解法、小组讨论，并结合模型、典型案例和实践教学进行房屋建筑施工图的内容、特点和阅读方法的学习，形成对房屋施工图的基本认识，培养良好的识图习惯。
项目五
建筑施工图的识读
了解建筑施工图中各种图样的基本内容、形成方法、表达方法
及图示特点
能熟练阅读建筑总平面图、建筑平面图、立面图、剖面图和建筑详图
会绘制简单的建筑施工图
1 施工图首页及总平面图

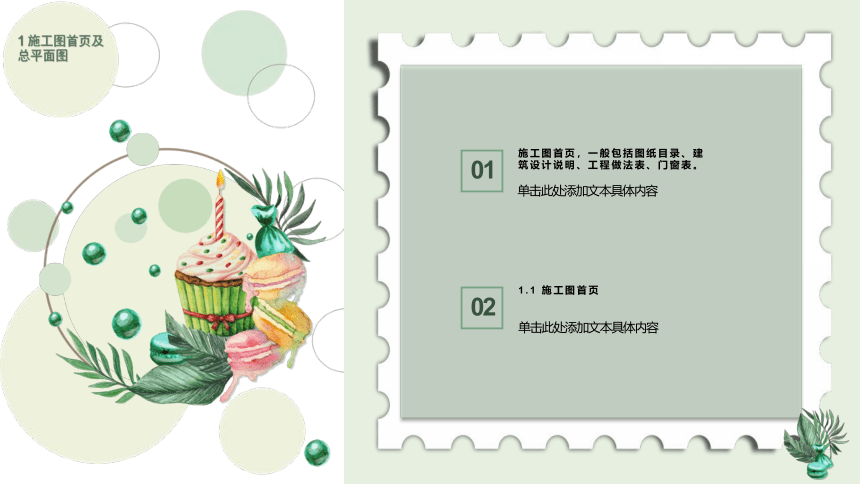

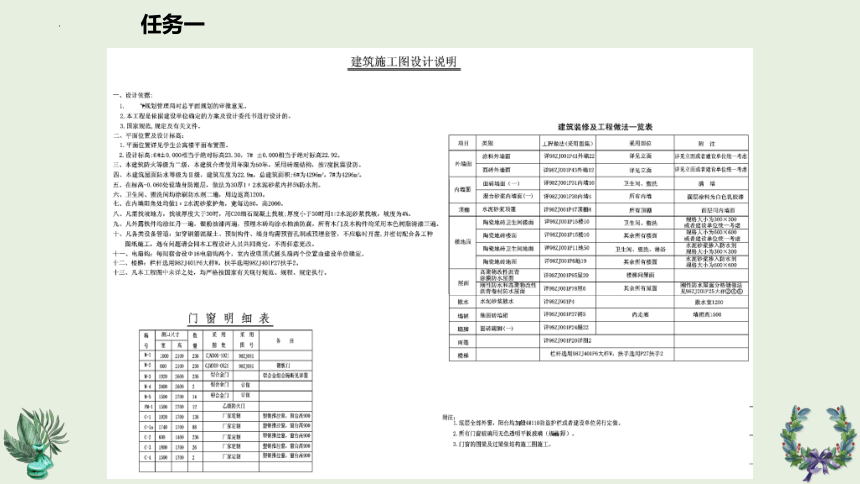

施工图首页，一般包括图纸目录、建筑设计说明、工程做法表、门窗表。
单击此处添加文本具体内容
01
1.1 施工图首页
单击此处添加文本具体内容
02
图1 首页图图纸目录
任务一
任务一
任务一

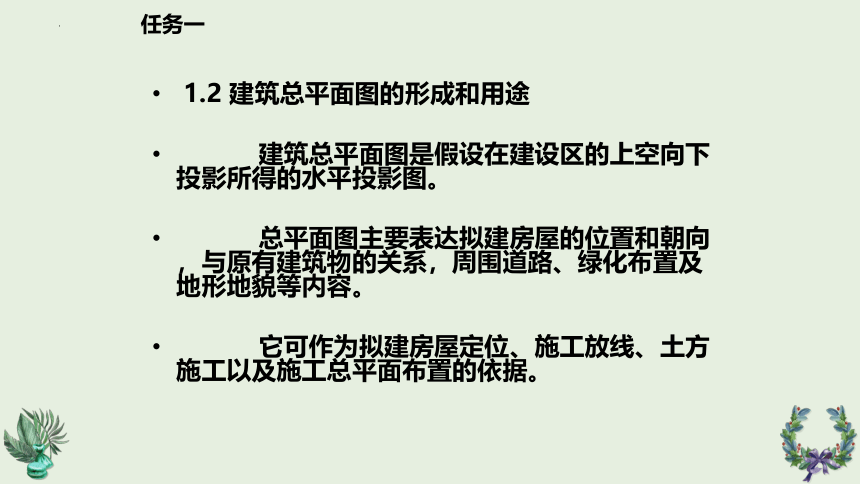

1.2 建筑总平面图的形成和用途
建筑总平面图是假设在建设区的上空向下投影所得的水平投影图。
总平面图主要表达拟建房屋的位置和朝向，与原有建筑物的关系，周围道路、绿化布置及地形地貌等内容。
它可作为拟建房屋定位、施工放线、土方施工以及施工总平面布置的依据。
任务一
1.3 建筑总平面图的图示方法

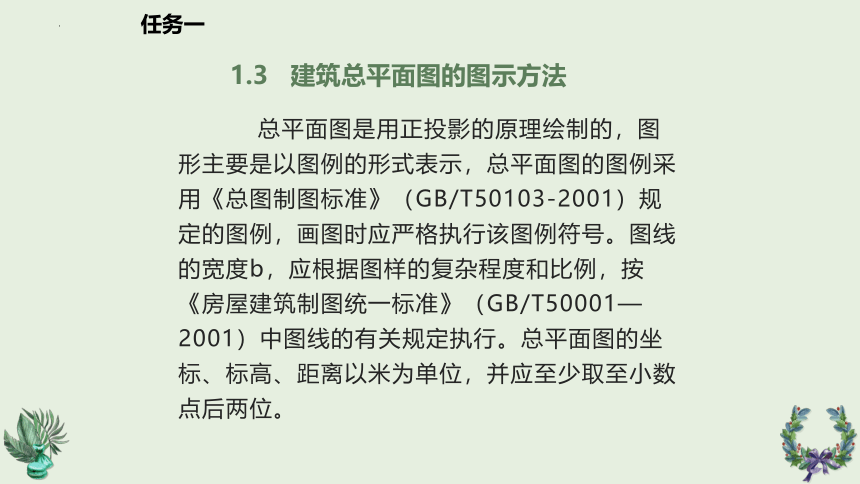

总平面图是用正投影的原理绘制的，图形主要是以图例的形式表示，总平面图的图例采用《总图制图标准》（GB/T50103-2001）规定的图例，画图时应严格执行该图例符号。图线的宽度b，应根据图样的复杂程度和比例，按《房屋建筑制图统一标准》（GB/T50001—2001）中图线的有关规定执行。总平面图的坐标、标高、距离以米为单位，并应至少取至小数点后两位。
任务一

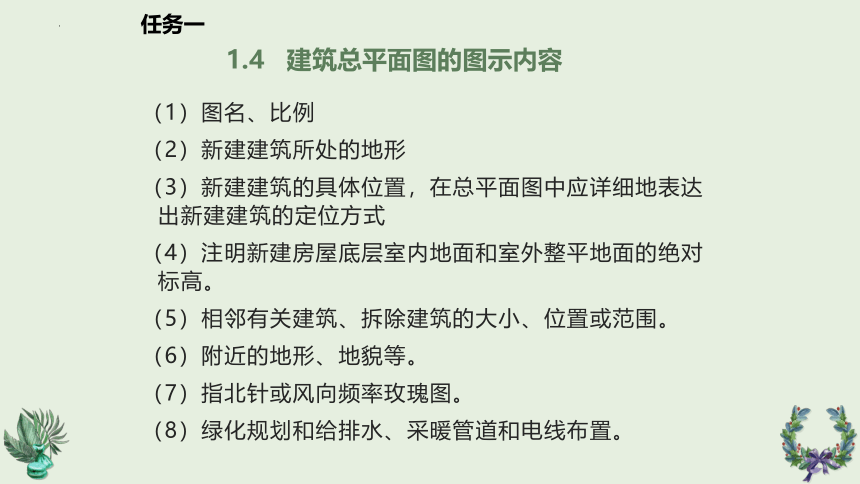

1.4 建筑总平面图的图示内容
（1）图名、比例
（2）新建建筑所处的地形
（3）新建建筑的具体位置，在总平面图中应详细地表达出新建建筑的定位方式
（4）注明新建房屋底层室内地面和室外整平地面的绝对标高。
（5）相邻有关建筑、拆除建筑的大小、位置或范围。
（6）附近的地形、地貌等。
（7）指北针或风向频率玫瑰图。
（8）绿化规划和给排水、采暖管道和电线布置。
下图
任务一
1.5 建筑总平面图的识读
以 为例，说明总平面图的识读步骤。
看图名、比例、图例及有关的文字说明
了解工程的用地范围、地形地貌和周围环境情况
了解拟建房屋的平面位置和定位依据
了解拟建房屋的朝向和主要风向
了解道路交通及管线布置情况
了解规划红线情况
了解绿化、美化的要求和布置情况
任务一
如图所示
任务二
2 建筑平面图
2.1 建筑平面图的形成与作用
假想用一个水平的剖切平面沿房屋窗台以上的部位剖开，移去上部后向下投影所得的水平投影图，称为建筑平面图，
建筑平面图实质上是房屋各层的水平剖面图。
平面图虽然是房屋的水平剖面图，但按习惯不必标注其剖切位置，也不称为剖面图。
Part 1
图 建筑平面图的形成
建筑平面图主要反映房屋的平面形状、大小和房间布置，墙(或柱)的位置、厚度和材料，门窗的位置、开启方向等。
建筑平面图可作为施工放线，砌筑墙、柱，门窗安装和室内装修及编制预算的重要依据。
2.2 建筑平面图的图示方法
2.2.1 底层平面图
沿房屋底层门窗洞口剖切所得到的平面图称为底层平面图。
2.2.2 楼层平面图
楼层平面图的图示方法与底层平面图相同
2.2.3 屋顶平面图
屋顶平面图主要表明屋顶的形状，屋面排水方向及坡度，檐沟、女儿墙、屋脊线、落水口、上人孔、水箱及其他构筑物的位置和索引符号 等。屋顶平面图比较简单，可用较小的比例绘制。
2.2.4 局部平面图
局部平面图的图示方法与底层平面图相同。
为了清楚表明局部平面图所处的位置，必须标注与平面图一致的轴线及编号。
常见的局部平面图有卫生间、盥洗室、楼梯间等。
2.3 建筑平面图的图示内容
(1) 定位轴线
凡是承重的墙、柱，都必须标注定位轴线，并按顺序予以编号。
(2) 图线
凡被剖切到的墙、柱断面轮廓线用粗实线画出，没有剖到的可见轮廓线用中实线画出。尺寸线、尺寸界线、引出线、图例线、索引符号、标高符号等用细实线画出，轴线用细单点长画线画出。
(3) 比例与图例
平面图常用1∶50、1∶100、1∶200的比例绘制。
(4) 剖切符号与索引符号
一般在底层平面图中应标注剖面图的剖切位置线和投影方向，并注出编号；凡套用标准图集或另有详图表示的构配件、节点，均需画出详图索引符号，以便对照阅读。
(5) 平面图的尺寸标注
外包尺寸
轴线尺寸
内部尺寸
(6) 指北针
一般在底层平面图的下侧要画出指北针符号，以表明房屋的朝向。
2.4 建筑平面图的识读方法
(1) 了解图名、比例及文字说明
(2) 了解纵横定位轴线及编号
(3) 了解房屋的平面形状和总尺寸
(4) 了解房间的布置、用途及交通联系
(5) 了解门窗的布置、数量及型号
(6) 了解房屋的开间、进深、细部尺寸和室内 外标高
(7) 了解房屋细部构造和设备配置等情况
(8) 了解剖切位置及索引符号
2.4 建筑平面图的识读方法
