绪 论

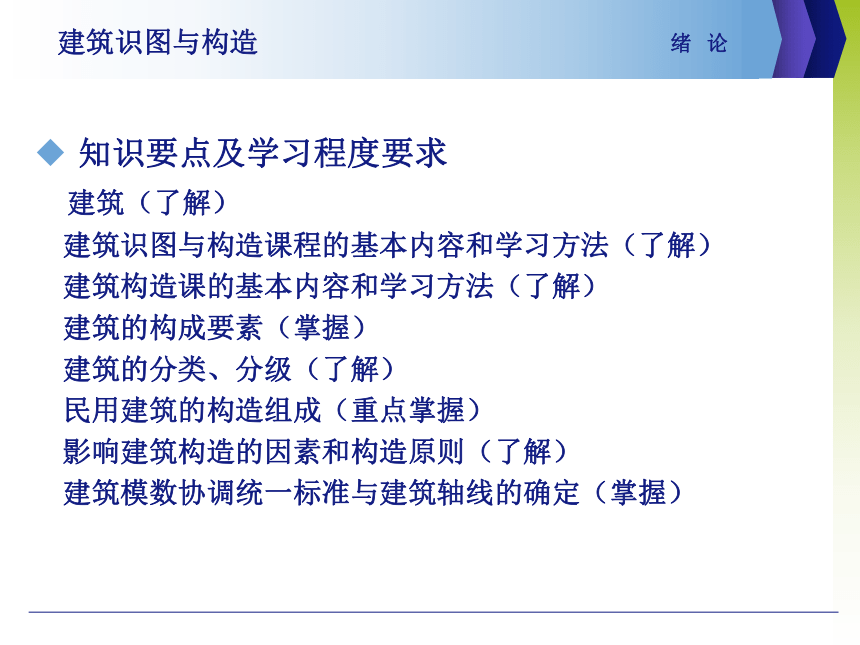

知识要点及学习程度要求
建筑（了解）
建筑识图与构造课程的基本内容和学习方法（了解）
建筑构造课的基本内容和学习方法（了解）
建筑的构成要素（掌握）
建筑的分类、分级（了解）
民用建筑的构造组成（重点掌握）
影响建筑构造的因素和构造原则（了解）
建筑模数协调统一标准与建筑轴线的确定（掌握）
建筑识图与构造
绪 论

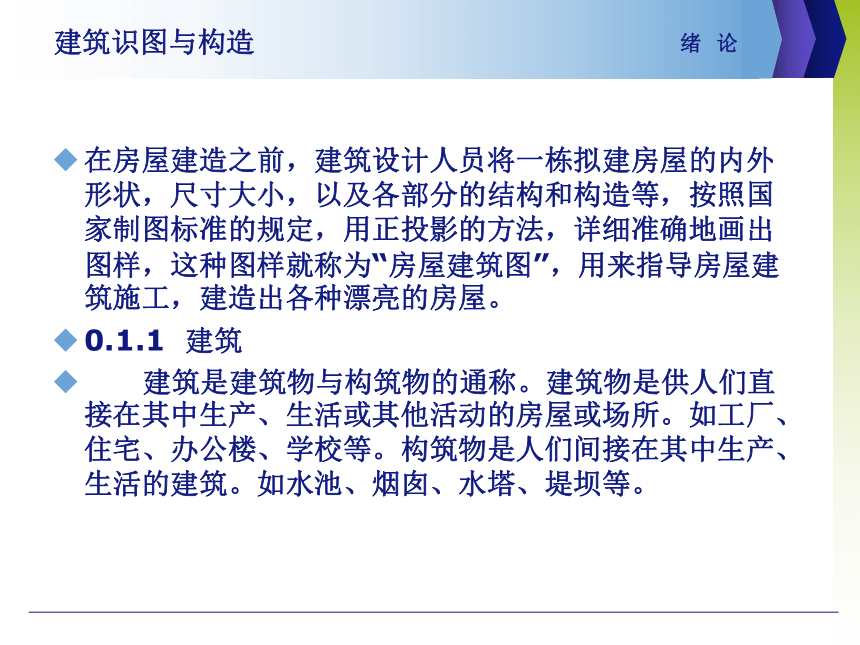

在房屋建造之前，建筑设计人员将一栋拟建房屋的内外形状，尺寸大小，以及各部分的结构和构造等，按照国家制图标准的规定，用正投影的方法，详细准确地画出图样，这种图样就称为“房屋建筑图”，用来指导房屋建筑施工，建造出各种漂亮的房屋。
0.1.1 建筑
建筑是建筑物与构筑物的通称。建筑物是供人们直接在其中生产、生活或其他活动的房屋或场所。如工厂、住宅、办公楼、学校等。构筑物是人们间接在其中生产、生活的建筑。如水池、烟囱、水塔、堤坝等。
建筑识图与构造
绪 论
建筑识图与构造

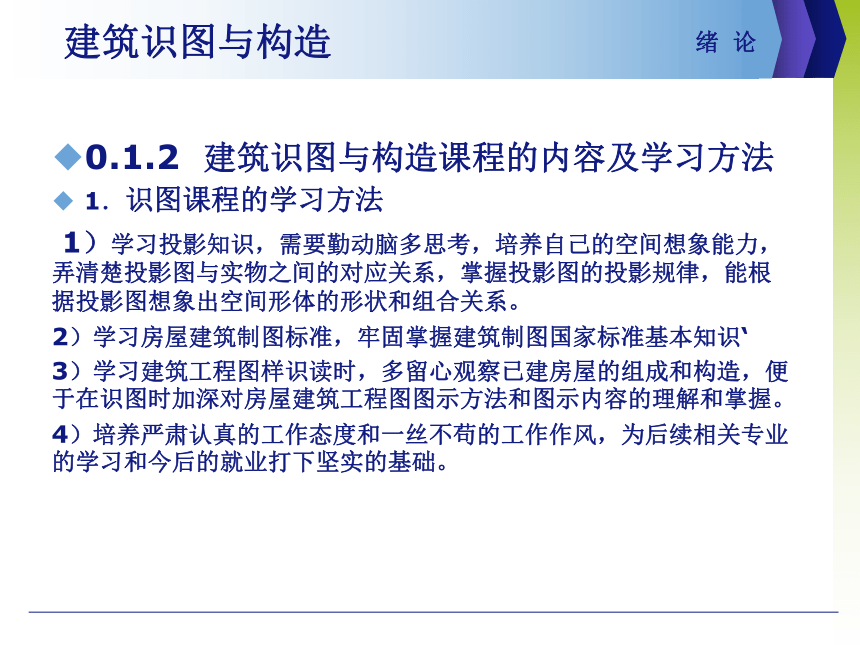

0.1.2 建筑识图与构造课程的内容及学习方法
1．识图课程的学习方法
1）学习投影知识，需要勤动脑多思考，培养自己的空间想象能力，弄清楚投影图与实物之间的对应关系，掌握投影图的投影规律，能根据投影图想象出空间形体的形状和组合关系。
2）学习房屋建筑制图标准，牢固掌握建筑制图国家标准基本知识‘
3）学习建筑工程图样识读时，多留心观察已建房屋的组成和构造，便于在识图时加深对房屋建筑工程图图示方法和图示内容的理解和掌握。
4）培养严肃认真的工作态度和一丝不苟的工作作风，为后续相关专业的学习和今后的就业打下坚实的基础。
绪 论
建筑识图与构造

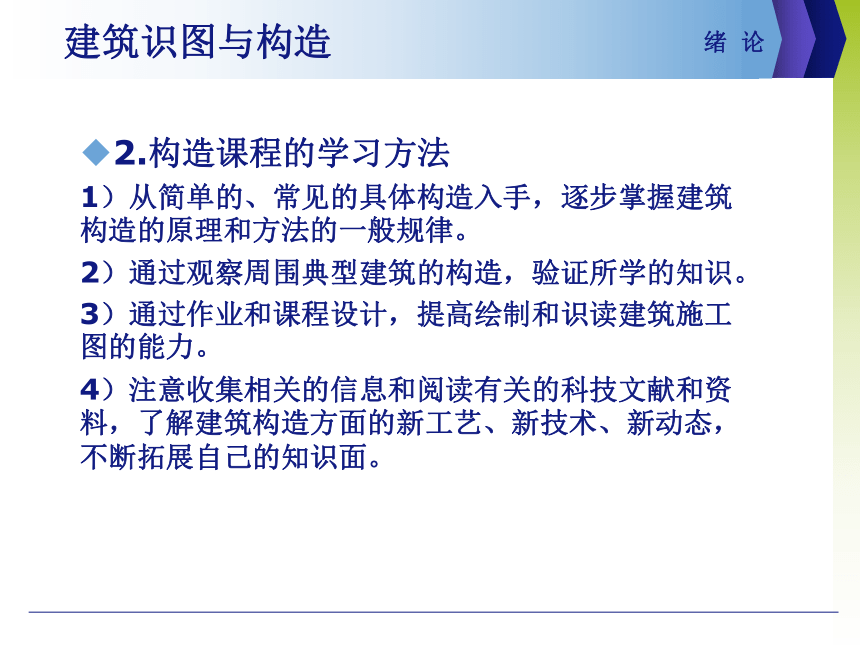

2.构造课程的学习方法
1）从简单的、常见的具体构造入手，逐步掌握建筑构造的原理和方法的一般规律。
2）通过观察周围典型建筑的构造，验证所学的知识。
3）通过作业和课程设计，提高绘制和识读建筑施工图的能力。
4）注意收集相关的信息和阅读有关的科技文献和资料，了解建筑构造方面的新工艺、新技术、新动态，不断拓展自己的知识面。
绪 论
建筑识图与构造

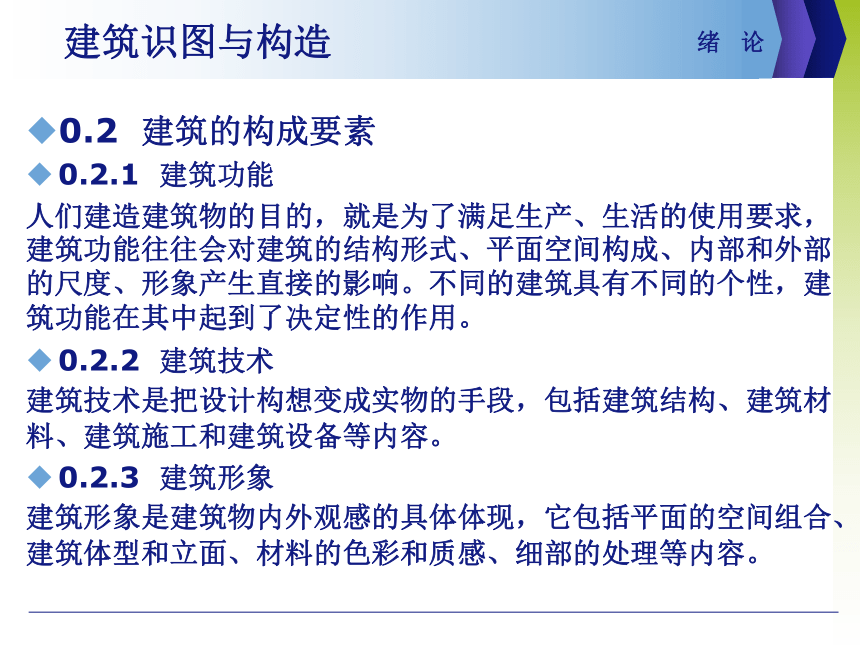

0.2 建筑的构成要素
0.2.1 建筑功能
人们建造建筑物的目的，就是为了满足生产、生活的使用要求， 建筑功能往往会对建筑的结构形式、平面空间构成、内部和外部的尺度、形象产生直接的影响。不同的建筑具有不同的个性，建筑功能在其中起到了决定性的作用。
0.2.2 建筑技术
建筑技术是把设计构想变成实物的手段，包括建筑结构、建筑材料、建筑施工和建筑设备等内容。
0.2.3 建筑形象
建筑形象是建筑物内外观感的具体体现，它包括平面的空间组合、建筑体型和立面、材料的色彩和质感、细部的处理等内容。
绪 论
建筑识图与构造

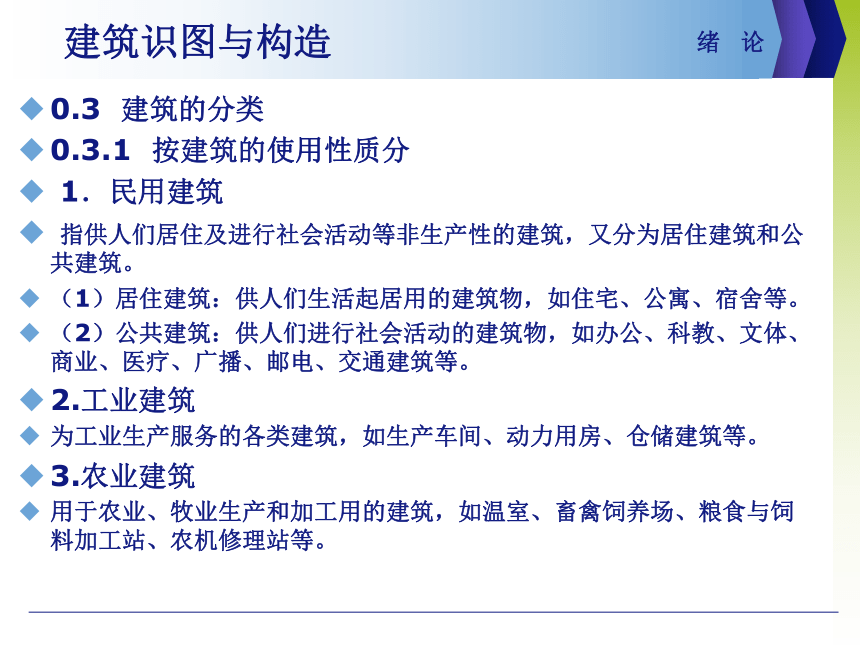

0.3 建筑的分类
0.3.1 按建筑的使用性质分
1．民用建筑
指供人们居住及进行社会活动等非生产性的建筑，又分为居住建筑和公共建筑。
（1）居住建筑：供人们生活起居用的建筑物，如住宅、公寓、宿舍等。
（2）公共建筑：供人们进行社会活动的建筑物，如办公、科教、文体、商业、医疗、广播、邮电、交通建筑等。
2.工业建筑
为工业生产服务的各类建筑，如生产车间、动力用房、仓储建筑等。
3.农业建筑
用于农业、牧业生产和加工用的建筑，如温室、畜禽饲养场、粮食与饲料加工站、农机修理站等。
绪 论
建筑识图与构造

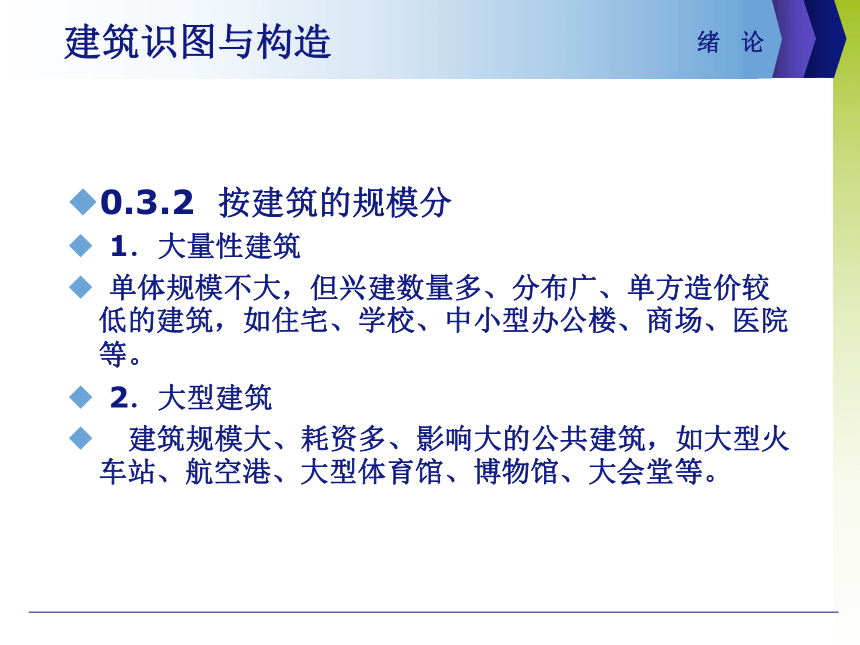

0.3.2 按建筑的规模分
1．大量性建筑
单体规模不大，但兴建数量多、分布广、单方造价较低的建筑，如住宅、学校、中小型办公楼、商场、医院等。
2．大型建筑
建筑规模大、耗资多、影响大的公共建筑，如大型火车站、航空港、大型体育馆、博物馆、大会堂等。
绪 论
建筑识图与构造

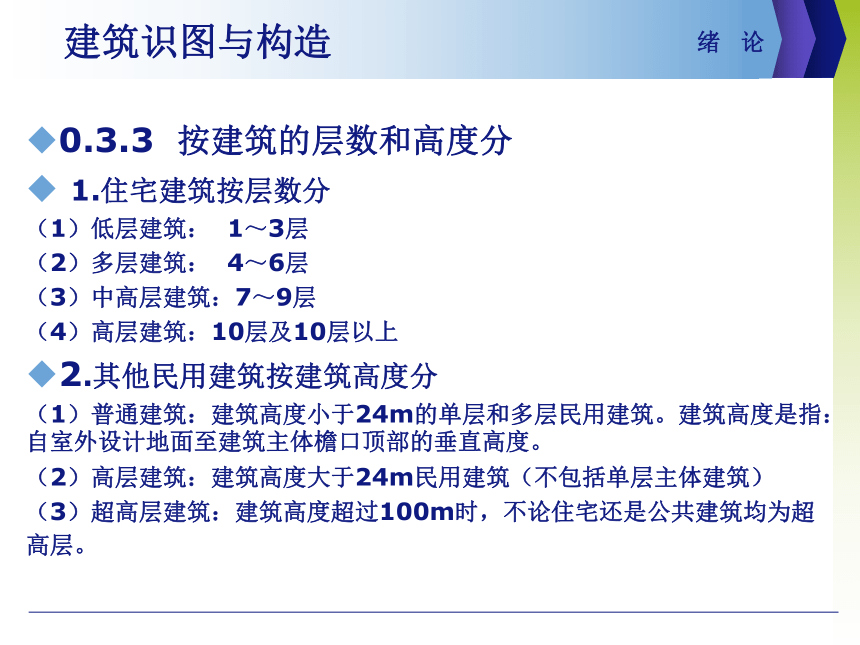

0.3.3 按建筑的层数和高度分
1.住宅建筑按层数分
（1）低层建筑： 1～3层
（2）多层建筑： 4～6层
（3）中高层建筑：7～9层
（4）高层建筑：10层及10层以上
2.其他民用建筑按建筑高度分
（1）普通建筑：建筑高度小于24m的单层和多层民用建筑。建筑高度是指：自室外设计地面至建筑主体檐口顶部的垂直高度。
（2）高层建筑：建筑高度大于24m民用建筑（不包括单层主体建筑）
（3）超高层建筑：建筑高度超过100m时，不论住宅还是公共建筑均为超高层。
绪 论
建筑识图与构造

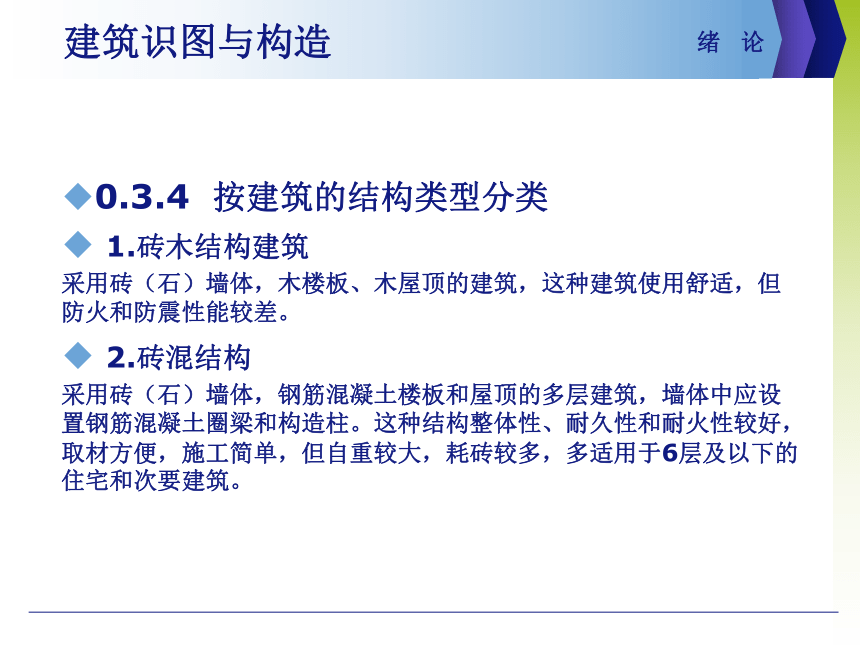

0.3.4 按建筑的结构类型分类
1.砖木结构建筑
采用砖（石）墙体，木楼板、木屋顶的建筑，这种建筑使用舒适，但防火和防震性能较差。
2.砖混结构
采用砖（石）墙体，钢筋混凝土楼板和屋顶的多层建筑，墙体中应设置钢筋混凝土圈梁和构造柱。这种结构整体性、耐久性和耐火性较好，取材方便，施工简单，但自重较大，耗砖较多，多适用于6层及以下的住宅和次要建筑。
绪 论
建筑识图与构造

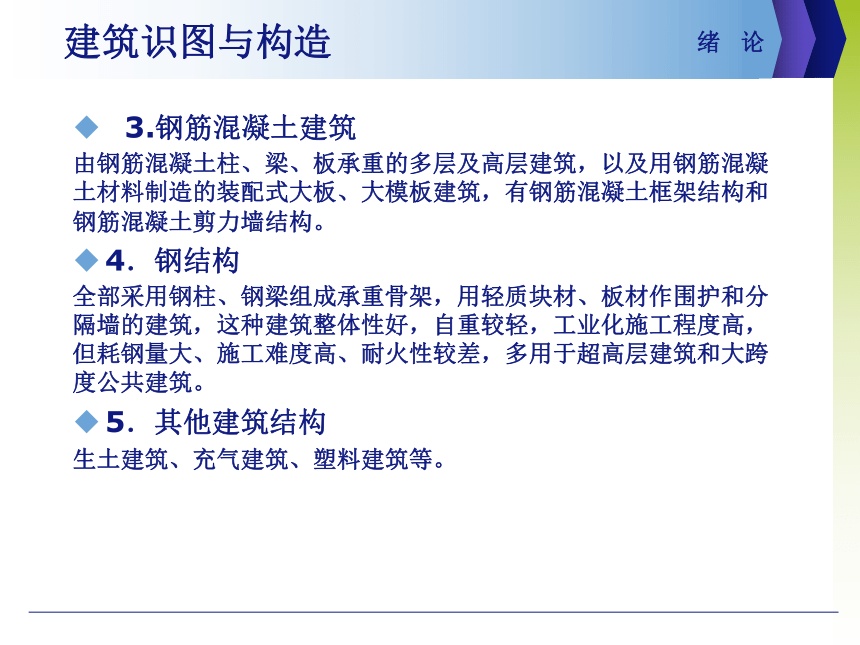

3.钢筋混凝土建筑
由钢筋混凝土柱、梁、板承重的多层及高层建筑，以及用钢筋混凝土材料制造的装配式大板、大模板建筑，有钢筋混凝土框架结构和钢筋混凝土剪力墙结构。
4．钢结构
全部采用钢柱、钢梁组成承重骨架，用轻质块材、板材作围护和分隔墙的建筑，这种建筑整体性好，自重较轻，工业化施工程度高，但耗钢量大、施工难度高、耐火性较差，多用于超高层建筑和大跨度公共建筑。
5．其他建筑结构
生土建筑、充气建筑、塑料建筑等。
绪 论
建筑识图与构造

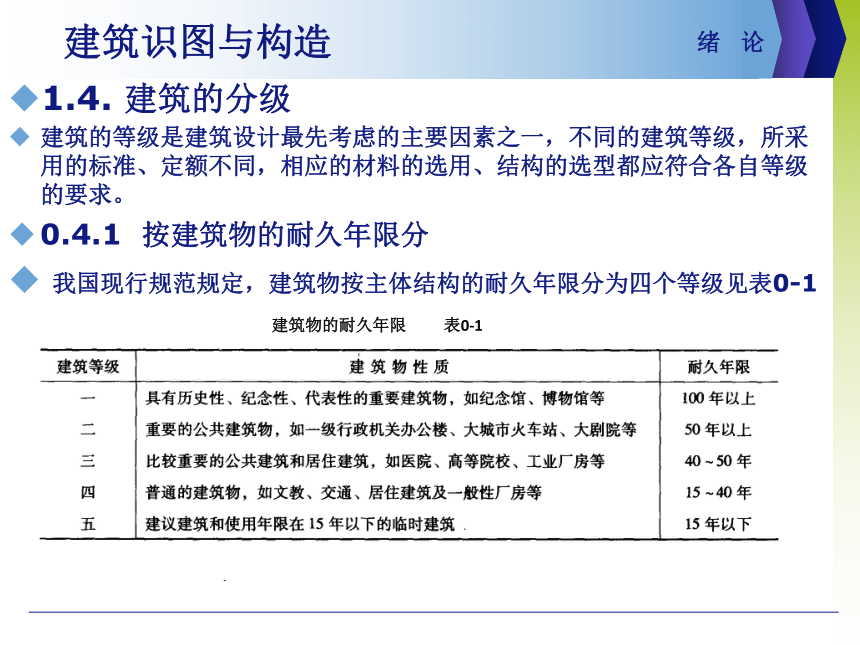

1.4. 建筑的分级
建筑的等级是建筑设计最先考虑的主要因素之一，不同的建筑等级，所采用的标准、定额不同，相应的材料的选用、结构的选型都应符合各自等级的要求。
0.4.1 按建筑物的耐久年限分
我国现行规范规定，建筑物按主体结构的耐久年限分为四个等级见表0-1
绪 论
建筑物的耐久年限 表0-1
建筑识图与构造
0.4.2 按建筑物的重要性和规模分
建筑按其重要性、规模使用要求的不同，分为六个级别，具体划分见表1-2。
绪 论
民用建筑的等级 表0-2
建筑识图与构造
绪 论
建筑识图与构造
0.4.3 按建筑物的耐火等级分
建筑物的耐火等级是由构件的燃烧性能和耐火极限两个方面来决定的，共分为四级。各级建筑物所用构件的燃烧性能和耐火极限见表1-3和1-4。
绪 论
高层民用建筑构件的燃烧性能和耐火极限 表 0-3
建筑识图与构造
多层建筑构件的燃烧性能和耐火极限 表0-4
绪 论
建筑识图与构造
1．构件的燃烧性能
按建筑构件在空气中遇火时的不同反应，将燃烧性能分为三类。
（1）非燃烧体：用非燃烧材料制成的构件。非燃烧体材料系指在空气中受到火烧或高温作用时，不起火、不炭化、不微燃，如砖石材料、钢筋混凝土、金属等。
（2）难燃烧体：用难燃烧材料做成的构件，或用燃烧材料做成，而用非燃烧材料做保护层的构件。难燃烧体系指在空气中受到火烧或高温作用时，难燃烧、难起火、难炭化，当难燃烧体离开火源后燃烧或微燃立即停止。如沥青混凝土、石膏板、板条抹灰等。
（3）燃烧体：用燃烧材料做成的构件。燃烧材料系指在空气中受到火烧或高温作用时立即起火或微燃，离开火源继续燃烧或微燃。如木材、纤维板、胶合板等。
绪 论
建筑识图与构造
2．构件的耐火极限
耐火极限是指对任一建筑构件按时间-温度曲线进行耐火试验，从受到火作用时起，到失去支持能力，或发生穿透裂缝，或背火一面温度升高到220 Ｃ时止的这段时间为耐火极限，用小时（h）表示（如图0-1示）。
绪 论
图0-1 耐火极限试验示意
建筑识图与构造
0.5 民用建筑的构造组成
一般民用建筑是由基础、墙或柱、楼板层、地面、楼梯、屋顶、门窗等主要部分组成的，这些组成部分在建筑上通常被称为构件或配件。它们所处的位置不同，有着不同的作用。
0.5.1 基础
基础是建筑最下部的承重构件，它埋在地下，承受建筑物的全部荷载，并把这些荷载传给地基。基础必须具备足够的强度和稳定性，并能抵御地下水、冰冻等各种不良因素的侵蚀。
0.5.2 墙体和柱
在建筑物基础的上部是墙体或柱。墙和柱都是建筑物的竖向承重构件，是建筑物的重要组成部分。墙的作用主要是承重、围护和分隔空间。作为承重构件，它承受着屋顶和楼板等传来的荷载，并把这些荷载传给基础。作为围护构件，外墙起到抵御自然界各种因素对室内的侵蚀，内墙起着分隔内部空间的作用 。
绪 论
建筑识图与构造
绪 论
0.5.3 楼板层和地层
楼板层是楼房建筑中的水平承重构件，并在竖向将整栋建筑物内部划分为若干部分。楼板层承担建筑物的楼面荷载，并把这些荷载传给墙（柱）或梁，同时楼层还对墙体起到水平支撑的作用。地层，又称地坪，是建筑物底层房间与下部土壤相接触的部分，承受着底层房间的地面荷载。
0.5.4 楼梯
楼梯是楼房建筑中联系上下各层的垂直交通设施，供人们平时交通和紧急情况下疏散时使用。因此，楼梯应有适当的坡度、宽度、数量、位置、布局形式，还要满足防火和防滑等要求。
建筑识图与构造
0.5.5 屋顶
屋顶是建筑物最上部的承重和围护构件。它承受着建筑物顶部的各种荷载，并将荷载传给墙或柱。作为围护构件，它抵御着自然界中的雨、雪、太阳辐射等对建筑物屋顶层房间的影响。因此，屋顶应具有足够的强度和刚度，还应有防水、保温和隔热等能力。
0.5.6.门窗
门和窗都是建筑物的非承重构件。门的主要作用是供人们出入和分隔空间，有时还兼有采光和通风的作用。窗的作用主要是采光和通风，有时也有挡风、避雨等围护作用。根据建筑物的使用空间要求不同，门和窗还应有一定的保温、隔声、防火、防风沙等能力。
建筑物中，除了以上基本组成构件外，还有许多为人们使用或建筑物本身所必须的其他构件和设施，如阳台、雨蓬、台阶、烟道、通风道等。
绪 论
建筑识图与构造
0.6 影响建筑构造的因素和构造原则
0.6.1 影响建筑构造的因素
为确保建筑物能充分发挥使用功能，延长建筑物的使用年限，在进行建筑构造设计时，须对影响建筑构造的因素进行综合的分析，以便制定可行合理的构造方案。影响建筑构造的主要因素有以下几个方面（如1-3图所示）。
1．外力作用的影响
作用在建筑物上的各种外力统称为荷载。荷载可分为恒荷载（如结构自重）和活荷载（如人群、
家具、风雪及地震荷载）两类。荷载的大小是建筑结构设计的主要依据。也是结构选型及构造设计的重要基础，是决定构件尺度、用料多少的重要依据。
绪 论
建筑识图与构造
2．气候条件的影响
我国各地区地理位置及环境不同，气候条件有许多差异。太阳的辐射热，自然界的风、雨、雪、霜、地下水等构成了影响建筑物的多种因素。因此，在进行构造设计时，应该针对建筑物所受影响的性质与程度，对房屋的各有关部位采取必要的防范措施，如防潮、防水、保温、隔热、设伸缩缝、设隔蒸汽层等等，以保证房屋的正常使用。
3．各种人为因素的影响
人们在生产和生活活动中，往往会遇到火灾、地震、爆炸、机械振动、化学腐蚀、噪声等人为因素的影响，因此，在进行构造设计时，必须针对这些影响因素，采取相应的防火、防震、防爆、防振、防腐、隔声等构造措施，以保证建筑物的正常使用。
绪 论
建筑识图与构造
4．建筑技术条件的影响
由于建筑材料技术的日新月异，建筑结构技术的不断发展，建筑施工技术的不断进步，建筑构造技术也不断翻新、丰富多彩。例如悬索、薄壳、网架等空间结构建筑，点式玻璃幕墙，彩色铝合金等新材料的吊顶，可以看出，建筑构造没有一成不变的固定模式，因而在构造设计中要以构造原理为基础，在利用原有的、标准的、典型的建筑构造的同时，不断发展或创造新的构造方案。
5．经济条件的影响
随着建筑技术的不断发展和人们生活水平的日益提高，人们对建筑的使用要求也越来越高。建筑标准的变化带来建筑的质量标准、建筑造价等也出现较大差别。如弱电技术、智能系统、高档装修在建筑中的逐步普及，对建筑构造也提出了新的要求。
绪 论
建筑识图与构造
0.6.2 建筑构造的设计原则
1. 满足建筑使用功能的要求
房屋建造的环境，使用功能不同，对建筑构造的要求也不同。如寒冷地区的房屋要解决好冬季保温的问题；炎热地区的房屋要把隔热和通风作为首要满足的条件。计算机房要求防静电、影剧院和音乐厅要求良好的音响环境等。应当根据具体的使用情况，选择合理的构造方案。
2. 确保结构安全
除按荷载大小及结构要求确定构件的基本断面尺寸外，有些构配件的安全使用是通过构造措施来保证的。如对阳台、楼梯栏杆、顶棚、门窗与墙体的连结等的构造设计。
绪 论
建筑识图与构造
3. 技术先进合理降低造价
在进行建筑构造设计时，应大力改进传统的建筑方式，从材料、结构、施工等方面引入先进技术，注意因地制宜，就地取材，注重环境保护。各种构造设计，均要注重整体建筑物的经济、社会和环境的三个效益，即综合效益。在经济上注意节约建筑造价，降低材料的能源消耗，同时必须保证工程质量 。
4. 美观大方
建筑物的形象除了取决于建筑设计中的体型组合和立面处理外，一些建筑细部的构造设计对整体美观也有很大影响。如对栏杆、台阶、勒脚、门窗、挑檐、线脚等细部的刻画是营造建筑精品的关键环节。
综上所述，应当本着满足功能、技术先进、经济适用、确保安全、美观大方、符合环境要求的原则，对构造方案进行比较和分析，作出最佳选择。
绪 论
建筑识图与构造
0.7 建筑模数协调统一标准与建筑轴线的确定
0.7.1 建筑模数协调统一标准
由于建筑设计单位、施工单位、构配件生产厂家往往是各自独立的企业，甚至可能不属于同一地区、同一行业。为了协调建筑设计、施工及构配件生产之间的尺度关系，达到简化构件类型、降低建筑造价、保证建筑质量、提高施工效率的目的，我国制定有《建筑模数统一协调标准》（GBJ2—86），用以约束和协调建筑的尺度。
1. 模数
建筑模数是指选定的尺寸单位，作为尺度协调中的增值单位，也是建筑设计、建筑施工、建筑材料与制品、建筑设备、建筑组合件等各部门进行尺度协调的基础，其目的是使构配件安装吻合，并有互换性。
绪 论
建筑识图与构造
2. 基本模数
基本模数是模数协调中选用的基本单位，其数值为100mm，符号为M，即1M=100mm。
3. 扩大模数建筑形象
指基本模数的整倍数。扩大模数的基数应符合下列规定：
（1）水平扩大模数：3M、 6M、 12M、15M、30M、60M等6个，其相应的尺寸分别为300mm、600mm、1200mm、1500mm、3000mm、6000mm。
（2）竖向扩大模数的基数为3M、6M两个，其相应的尺寸为300mm、600mm。
绪 论
建筑识图与构造
4. 分模数
指整数除基本模数的数值。分模数的基数为M/10、M/5、M/2等3个，其相应的尺寸为10mm、20mm、50mm。
5. 模数数列
指由基本模数、扩大模数、分模数为基础扩展成的一系列尺寸。它可以保证不同建筑及其组成部分之间尺度的统一协调，有效减少建筑尺寸的种类，并确保尺寸具有合理的灵活性。模数数列的幅度及适用范围见表0-5。
绪 论
建筑识图与构造
常用模数数列 表0-5
绪 论
建筑识图与构造
绪 论
常用模数数列 表0-5续
建筑识图与构造
0.7.2 建筑轴线的确定
定位轴线是确定房屋主要结构或承重构件的位置及其尺寸的基线。为了统一与简化结构或构件等的尺寸和节点构造，减少规格类型，提高互换性和通用性，以满足建筑工业化生产的要求，规定了定位轴线的布置以及结构构件与定位轴线联系的原则。
1. 墙体的平面定位轴线
（1）承重墙的定位轴线：承重外墙顶层墙身的内缘与平面定位轴线的距离为半砖（120mm）或半砖的倍数。承重内墙的平面定位轴线应与顶层墙体中线重合（如图0-4 、图0-5 所示）。
绪 论
建筑识图与构造
图 0-4 承重外墙的定位轴线
a ）底层墙体与顶层墙体厚度相同 b）底层墙体与顶层墙体厚度不同
绪 论
建筑识图与构造
图 0-5 承重内墙的定位轴线
a）定位轴线中分底层墙身 b）定位轴线偏分底层墙身 c）双轴线 d）偏轴线
绪 论
建筑识图与构造
（2）非承重墙的定位轴线：非承重墙的平面定位轴线比较灵活。除可按承重墙定位轴线的规定之外，还可以使墙身内缘与平面定位轴线相重合（如图0-6 所示）。
绪 论
图0-6 非承重墙的定位轴线
建筑识图与构造
2．框架结构的定位轴线
在框架结构中，柱与平面定位轴线的联系原则是：中柱（中柱上柱或顶层中柱）的中线一般与纵、横向平面定位轴线相重合；边柱的外缘一般与纵向平面定位轴线相重合或偏离，也可使边柱（顶层边柱）的纵向中线与纵向平面定位轴线相重合。（如图0-7所示）
绪 论
图0 -7 柱与平面定位轴线的关系
a）墙包柱时 b）墙与柱外平时
建筑识图与构造
3．建筑的层高与净高
楼房的层高是指该楼层地面到上一层楼面之间的垂直高度。公共建筑的层高应取3M的模数，如3300mm、3600mm、4800mm等；住宅楼的层高取1M的模数，如2800mm、2900mm、3000mm等（如图0- 8示）。
楼房的净高是指楼地面到结构层（梁、板）底面或悬吊顶棚下表面之间的垂直距离（如图0-9 示）。
绪 论
建筑识图与构造
图 0-8 砖墙的层高与净高 图 0- 9 单层坡屋顶房屋的层高与净高
绪 论
建筑识图与构造
坡屋顶建筑的层高是指坡屋顶结构层上表面倾斜线与外墙定位轴线相交处至顶层楼面上表面的垂直距离（如图0- 10示）。
绪 论
图 0-10 坡屋顶层高的确定
建筑识图与构造
0.2 建筑的构成要素
0.2.1 建筑功能
人们建造建筑物的目的，就是为了满足生产、生活的使用要求， 建筑功能往往会对建筑的结构形式、平面空间构成、内部和外部的尺度、形象产生直接的影响。不同的建筑具有不同的个性，建筑功能在其中起到了决定性的作用。
0.2.2 建筑技术
建筑技术是把设计构想变成实物的手段，包括建筑结构、建筑材料、建筑施工和建筑设备等内容。
0.2.3 建筑形象
建筑形象是建筑物内外观感的具体体现，它包括平面的空间组合、建筑体型和立面、材料的色彩和质感、细部的处理等内容。
绪 论
