组合体的形体分析

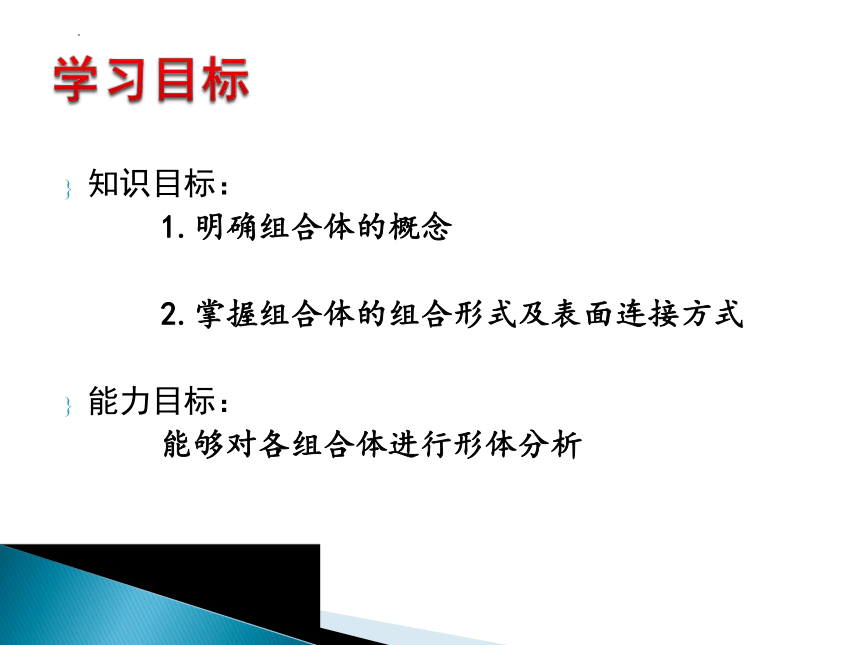

知识目标：
1.明确组合体的概念
2.掌握组合体的组合形式及表面连接方式
能力目标：
能够对各组合体进行形体分析
学习目标

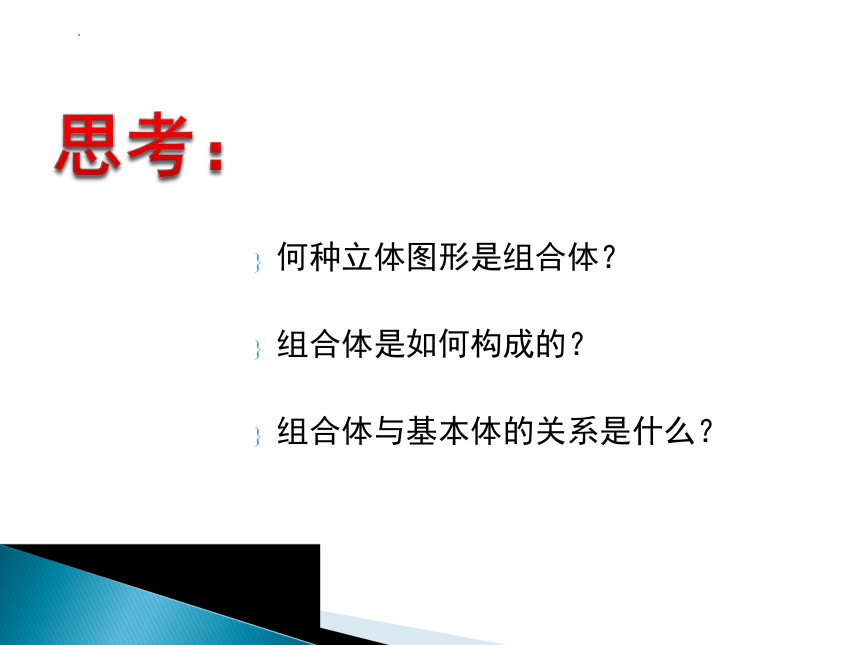

何种立体图形是组合体？
组合体是如何构成的？
组合体与基本体的关系是什么？
思考：

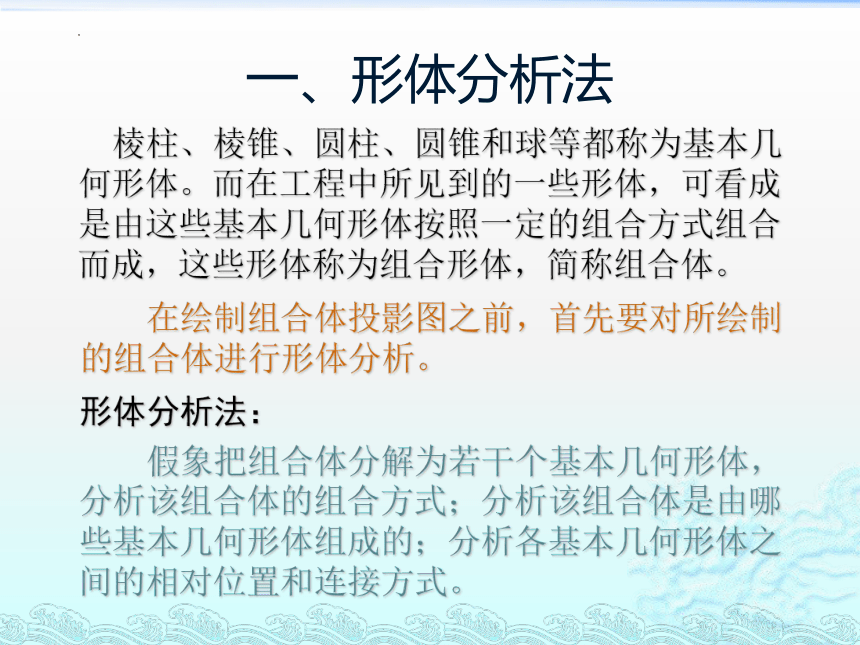

一、形体分析法
棱柱、棱锥、圆柱、圆锥和球等都称为基本几何形体。而在工程中所见到的一些形体，可看成是由这些基本几何形体按照一定的组合方式组合而成，这些形体称为组合形体，简称组合体。
在绘制组合体投影图之前，首先要对所绘制的组合体进行形体分析。
形体分析法：
假象把组合体分解为若干个基本几何形体，分析该组合体的组合方式；分析该组合体是由哪些基本几何形体组成的；分析各基本几何形体之间的相对位置和连接方式。

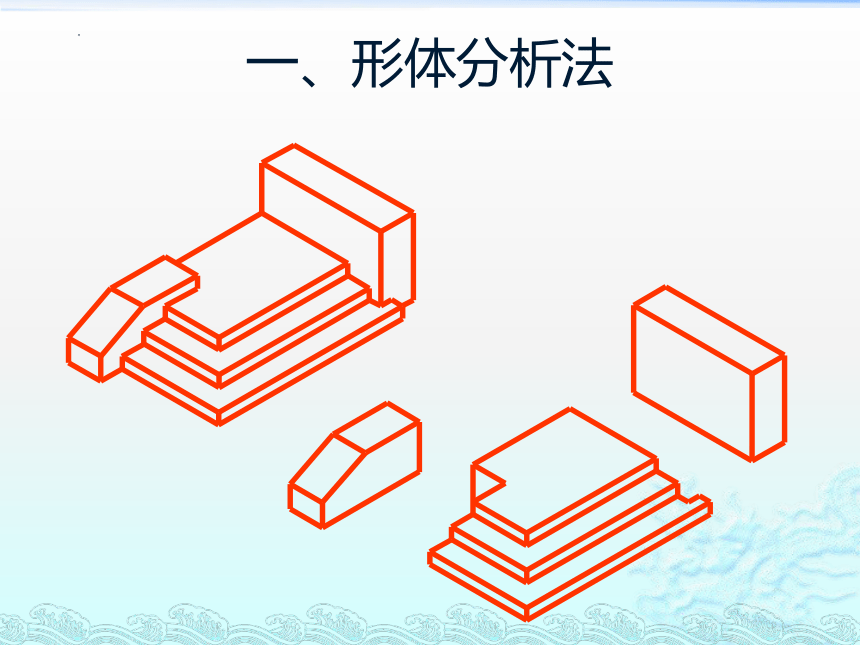

一、形体分析法

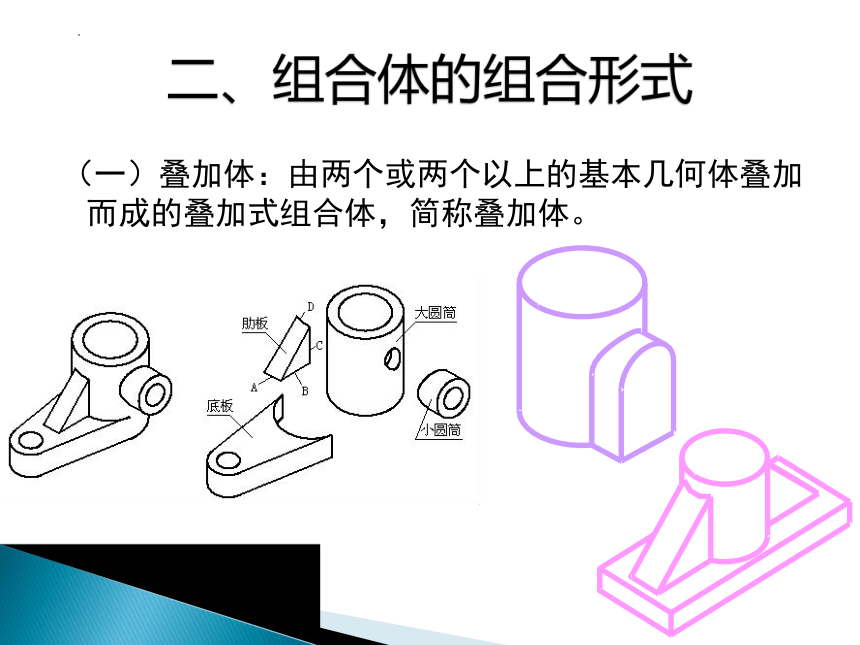

（一）叠加体：由两个或两个以上的基本几何体叠加而成的叠加式组合体，简称叠加体。
二、组合体的组合形式
二、组合体的组合形式

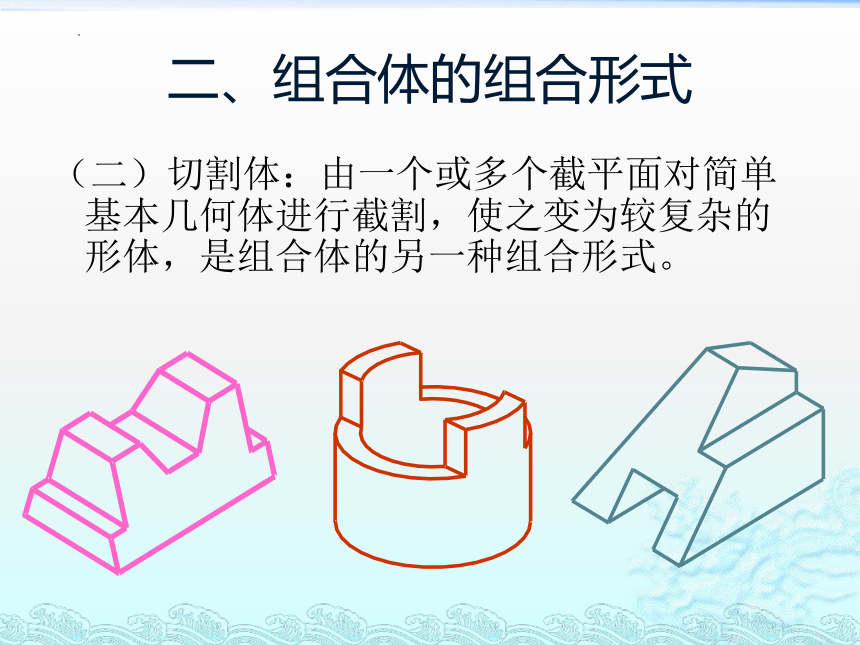

（二）切割体：由一个或多个截平面对简单基本几何体进行截割，使之变为较复杂的形体，是组合体的另一种组合形式。
二、组合体的组合形式
（三）混合体：即既叠加又截割。叠加和截割是形成组合体的两种基本形式。在许多情况下，叠加式与截割式并无严格的界限，往往是同一物体既有叠加又有截割。
三、组合体表面的连接方式
（一）堆砌
堆砌的表面分为共面、平齐和不共面、不平齐两种情况。
共面——无分界线
（a）共面
（b）不共面
三、组合体表面的连接方式
三、组合体表面的连接方式
两组合体叠加时的表面过渡关系
三、组合体表面的连接方式
（二）相交
相邻的两个基本体的相交处产生交线（截交线、相贯线），在作图时必须正确画出交线的投影。
交线
三、组合体表面的连接方式
（三）相切
相切处光滑过渡，没有分界线。
不应有线
谢谢！
