任务二
制图相关标准和有关规定2

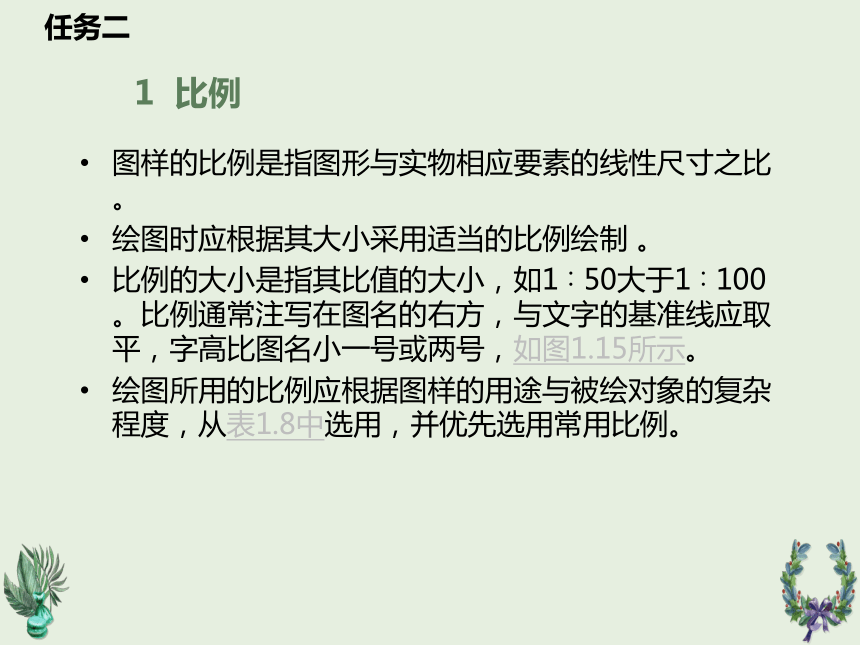

1 比例
任务二
图样的比例是指图形与实物相应要素的线性尺寸之比。
绘图时应根据其大小采用适当的比例绘制 。
比例的大小是指其比值的大小，如1∶50大于1∶100。比例通常注写在图名的右方，与文字的基准线应取平，字高比图名小一号或两号，如图1.15所示。
绘图所用的比例应根据图样的用途与被绘对象的复杂程度，从表1.8中选用，并优先选用常用比例。

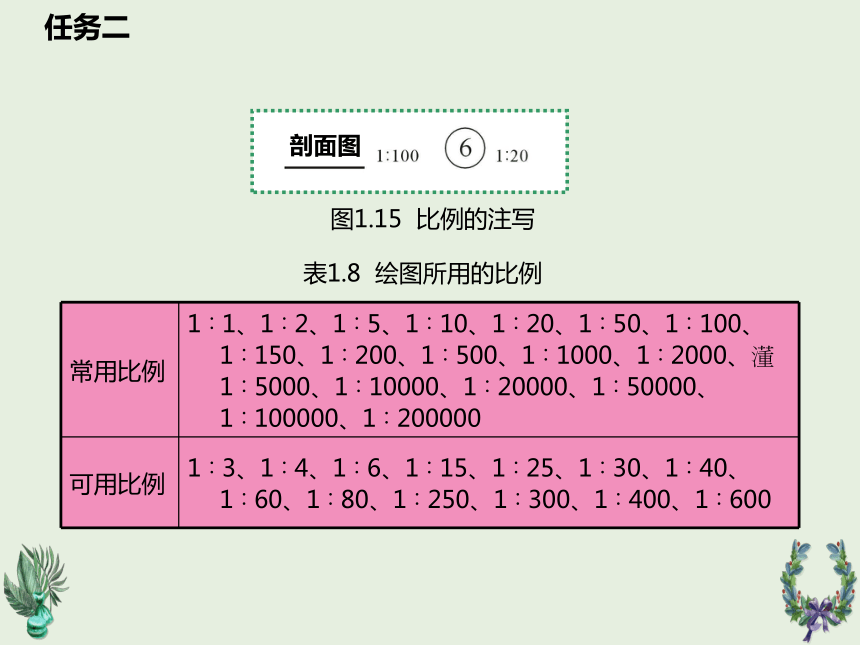

图1.15 比例的注写
表1.8 绘图所用的比例
常用比例 1∶1、1∶2、1∶5、1∶10、1∶20、1∶50、1∶100、1∶150、1∶200、1∶500、1∶1000、1∶2000、 1∶5000、1∶10000、1∶20000、1∶50000、1∶100000、1∶200000
可用比例 1∶3、1∶4、1∶6、1∶15、1∶25、1∶30、1∶40、1∶60、1∶80、1∶250、1∶300、1∶400、1∶600
剖面图
任务二
2 尺寸标注

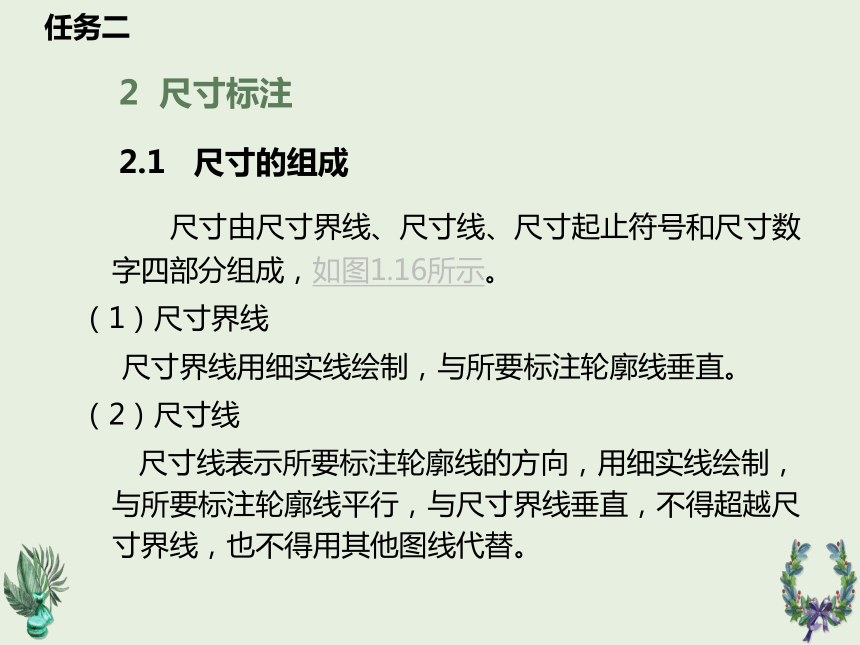

2.1 尺寸的组成
任务二
尺寸由尺寸界线、尺寸线、尺寸起止符号和尺寸数字四部分组成，如图1.16所示。
（1）尺寸界线
尺寸界线用细实线绘制，与所要标注轮廓线垂直。
（2）尺寸线
尺寸线表示所要标注轮廓线的方向，用细实线绘制，与所要标注轮廓线平行，与尺寸界线垂直，不得超越尺寸界线，也不得用其他图线代替。
任务二

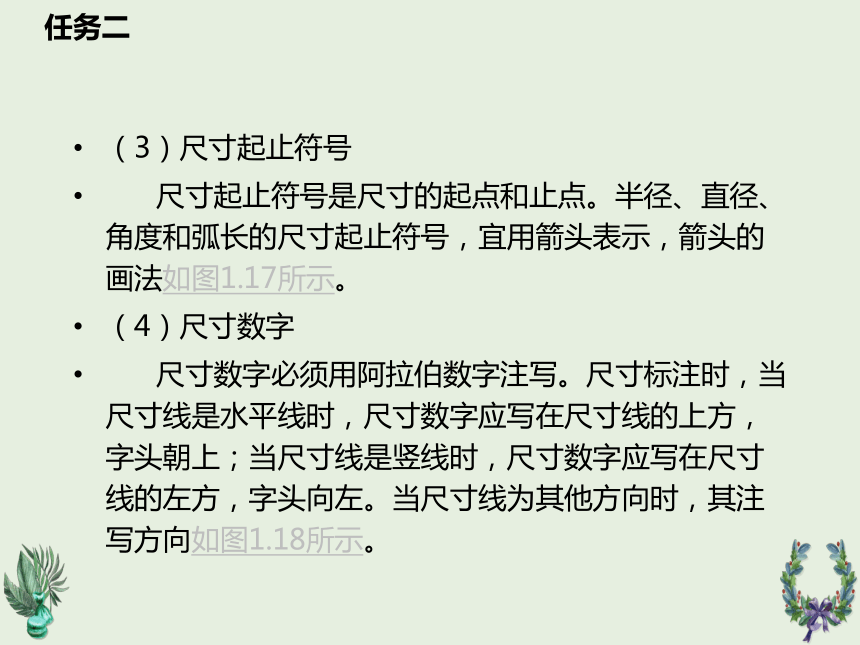

（3）尺寸起止符号
尺寸起止符号是尺寸的起点和止点。半径、直径、角度和弧长的尺寸起止符号，宜用箭头表示，箭头的画法如图1.17所示。
（4）尺寸数字
尺寸数字必须用阿拉伯数字注写。尺寸标注时，当尺寸线是水平线时，尺寸数字应写在尺寸线的上方，字头朝上；当尺寸线是竖线时，尺寸数字应写在尺寸线的左方，字头向左。当尺寸线为其他方向时，其注写方向如图1.18所示。
任务二

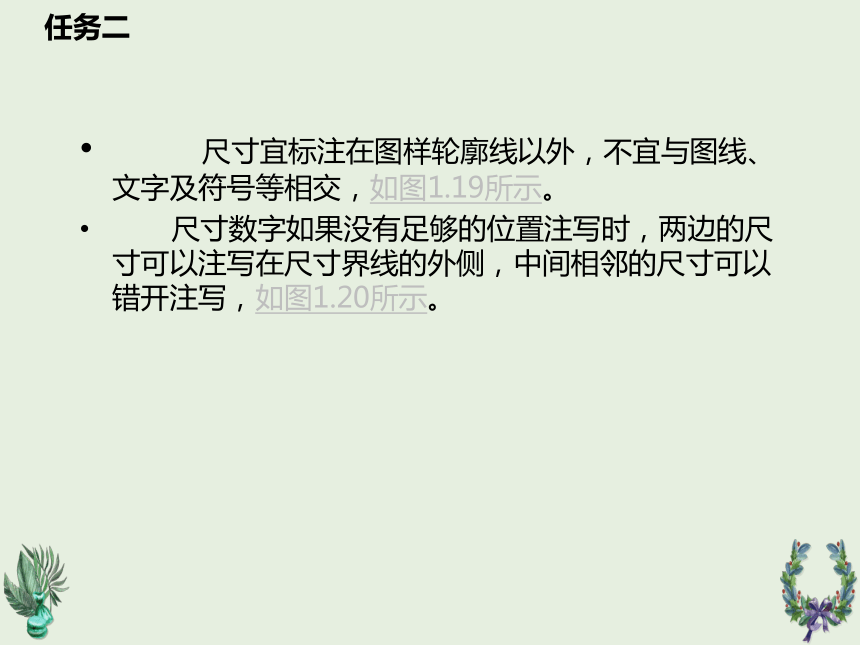

尺寸宜标注在图样轮廓线以外，不宜与图线、文字及符号等相交，如图1.19所示。
尺寸数字如果没有足够的位置注写时，两边的尺寸可以注写在尺寸界线的外侧，中间相邻的尺寸可以错开注写，如图1.20所示。

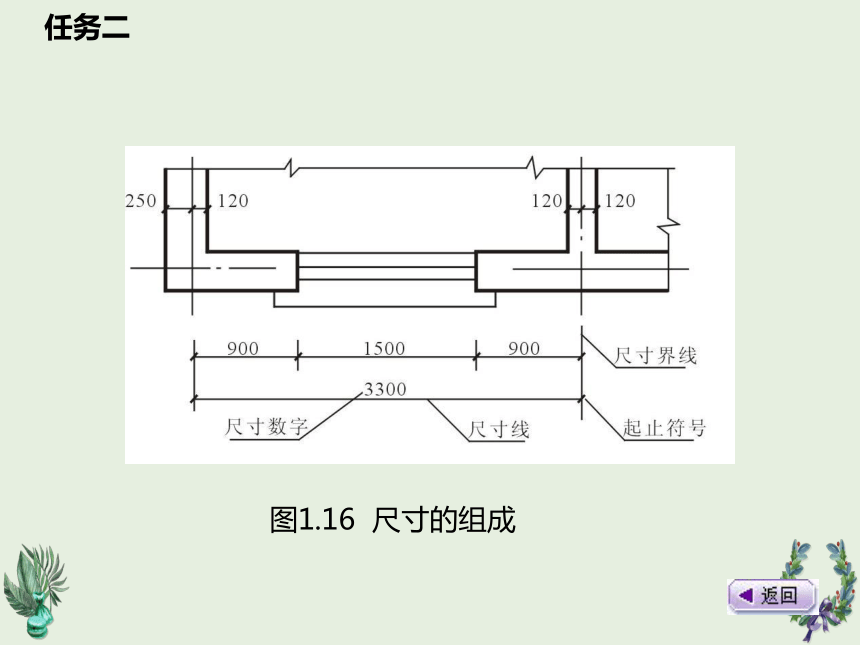

图1.16 尺寸的组成
任务二

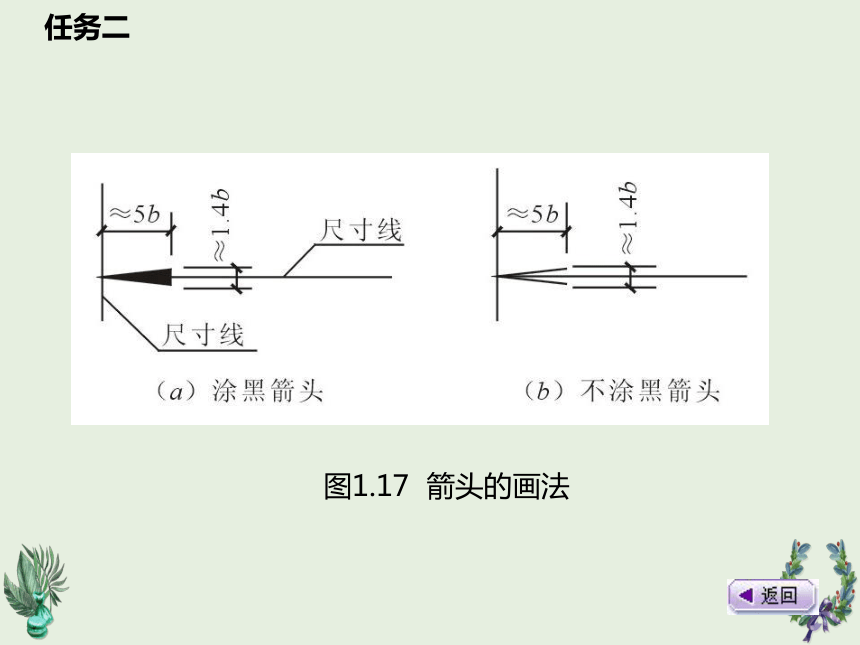

图1.17 箭头的画法
任务二

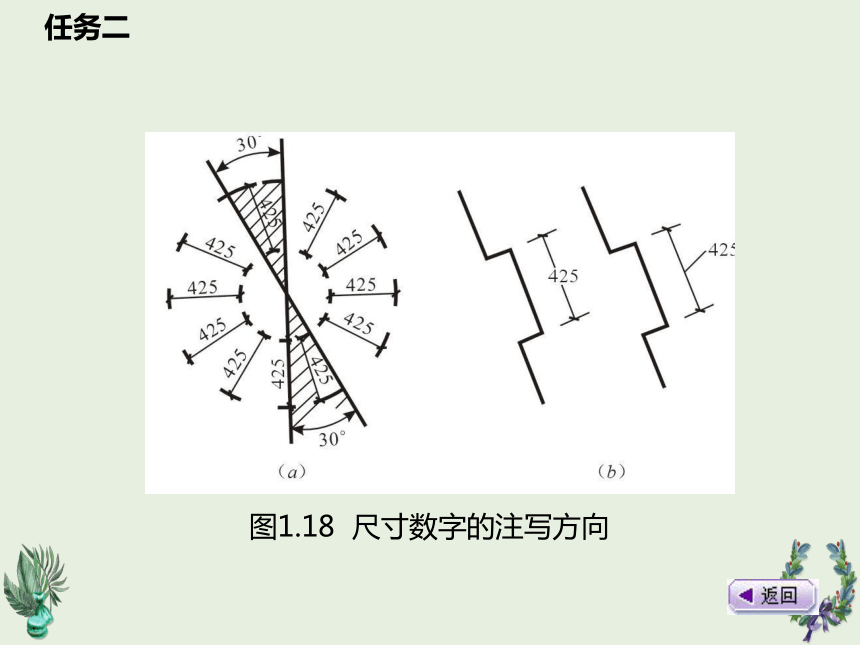

图1.18 尺寸数字的注写方向
任务二
图1.19 尺寸数字的注写
图1.20 尺寸数字的注写位置
任务二
2.2 圆、圆弧及球体的尺寸标注
任务二
圆及圆弧的尺寸标注，通常标注其直径和半径。标注直径时，应在直径数字前加注字母“φ”。如图1.21所示
标注半径时，应在半径数字前加注字母“R”，如图1.22所示。
球体的尺寸标注应在其直径和半径前加注字母“S”，如图1.23所示。
图1.21 直径的尺寸标注
图1.22 半径的尺寸标注
任务二
图1.23 球体的尺寸标注
任务二
2.3 其他尺寸标注
任务二
其他的尺寸标注如表1.9所示。
在进行尺寸标注时，经常出现一些错误的标注方法，如表1.10所示，标注时应注意。
表1.9 尺寸标注示例
项目 标注示例 说明
角度、弧度与弦长的尺寸标注法
任务二
项目 标注示例 说明
坡度的标注法
等长尺寸简化标注法
任务二
项目 标注示例 说明
薄板厚度标注法
杆件尺寸标注法
任务二
项目 标注示例 说明
非圆曲线的尺寸标注法
相同要素的尺寸标注法
任务二
说明 正确 错误
轮廓线、中心线不能用作尺寸线
不能用尺寸界线作尺寸线
表1.10 尺寸标注的常见错误
任务二
说明 正确 错误
应将大尺寸标注在外侧，小尺寸标在内侧
尺寸线为水平线，尺寸数字应在尺寸线上方中部，尺寸线为竖线，尺寸数字应在尺寸线左侧
任务二
