(共87张PPT)
墙体的基本构造

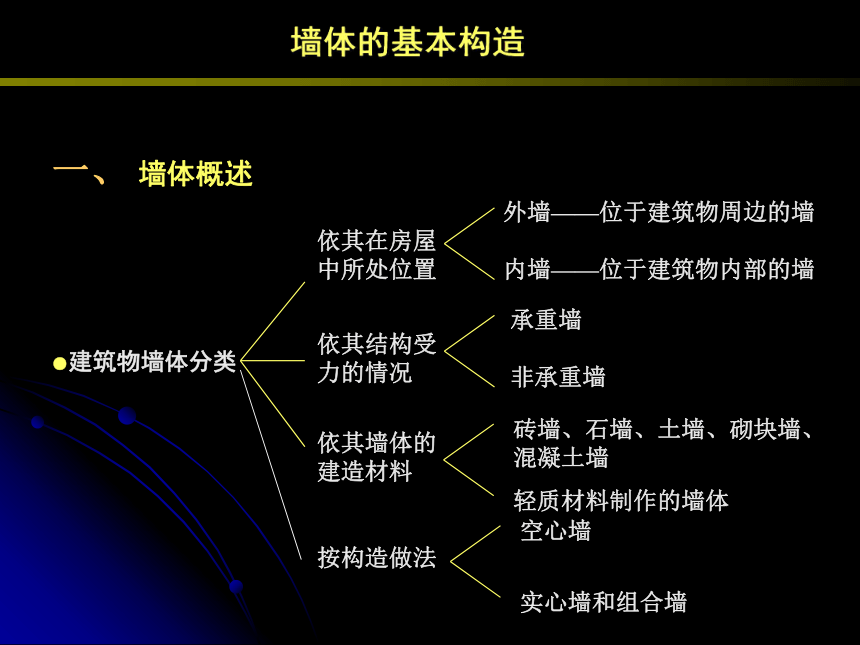

一、 墙体概述
●建筑物墙体分类
依其在房屋中所处位置
依其结构受力的情况
依其墙体的建造材料
外墙——位于建筑物周边的墙
内墙——位于建筑物内部的墙
承重墙
非承重墙
砖墙、石墙、土墙、砌块墙、混凝土墙
轻质材料制作的墙体
按构造做法
空心墙
实心墙和组合墙
内墙
外墙
窗间墙
窗下墙
承重墙
非承重墙

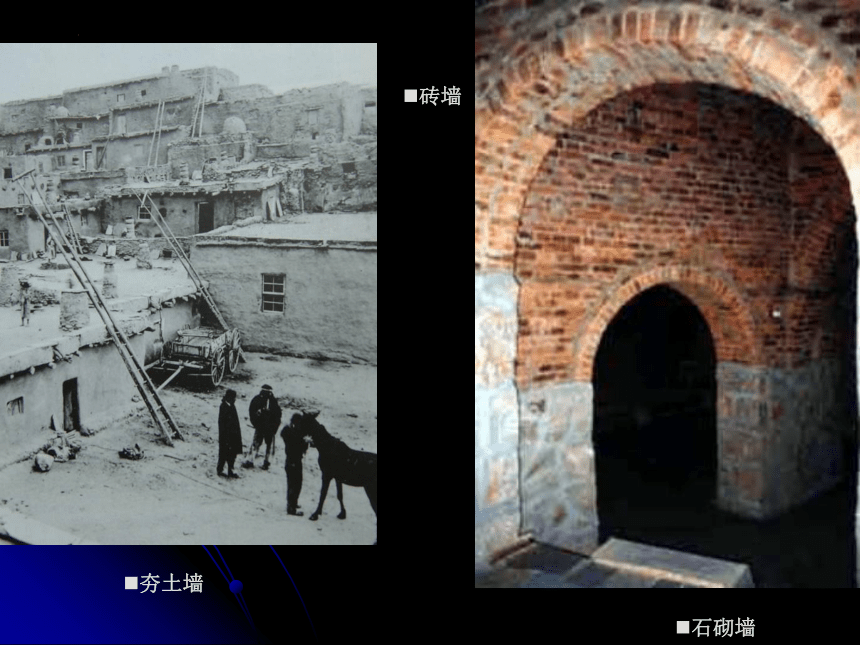

夯土墙
砖墙
石砌墙

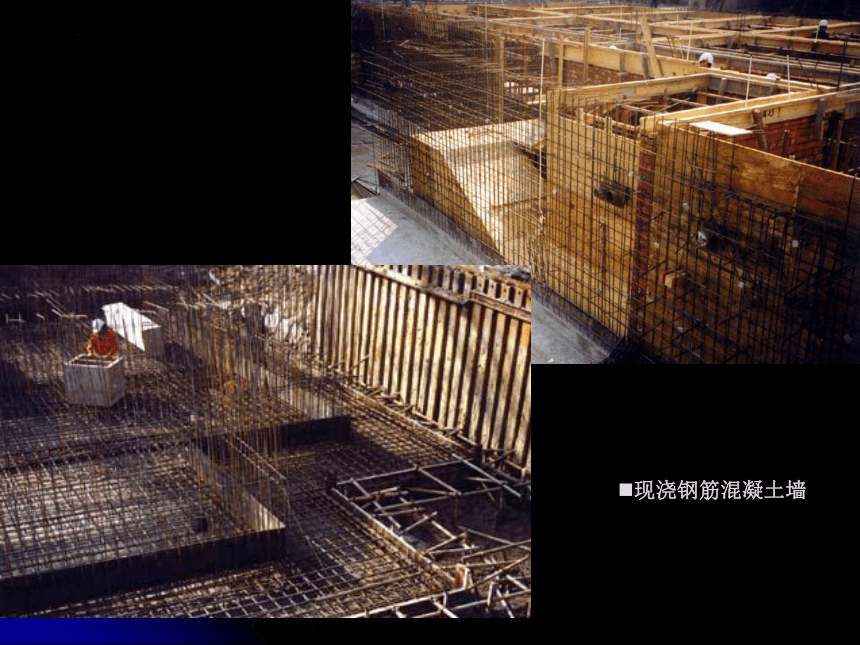

现浇钢筋混凝土墙

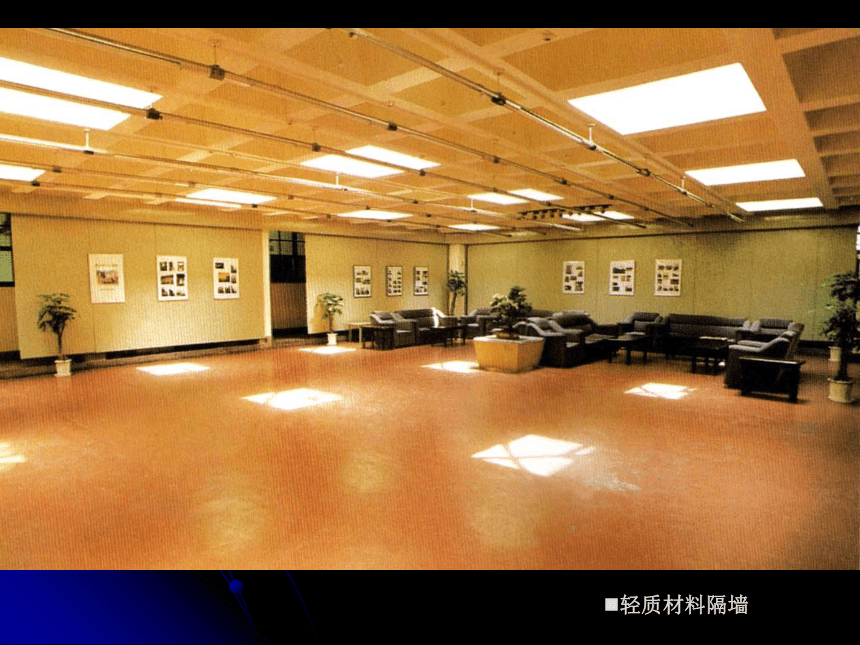

轻质材料隔墙

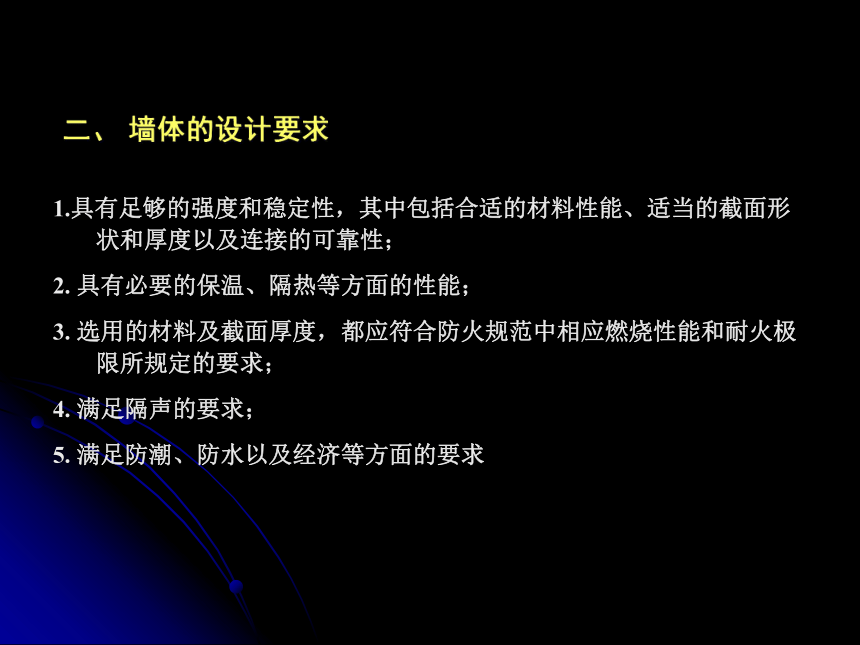

二、 墙体的设计要求
1.具有足够的强度和稳定性，其中包括合适的材料性能、适当的截面形状和厚度以及连接的可靠性；
2. 具有必要的保温、隔热等方面的性能；
3. 选用的材料及截面厚度，都应符合防火规范中相应燃烧性能和耐火极限所规定的要求；
4. 满足隔声的要求；
5. 满足防潮、防水以及经济等方面的要求

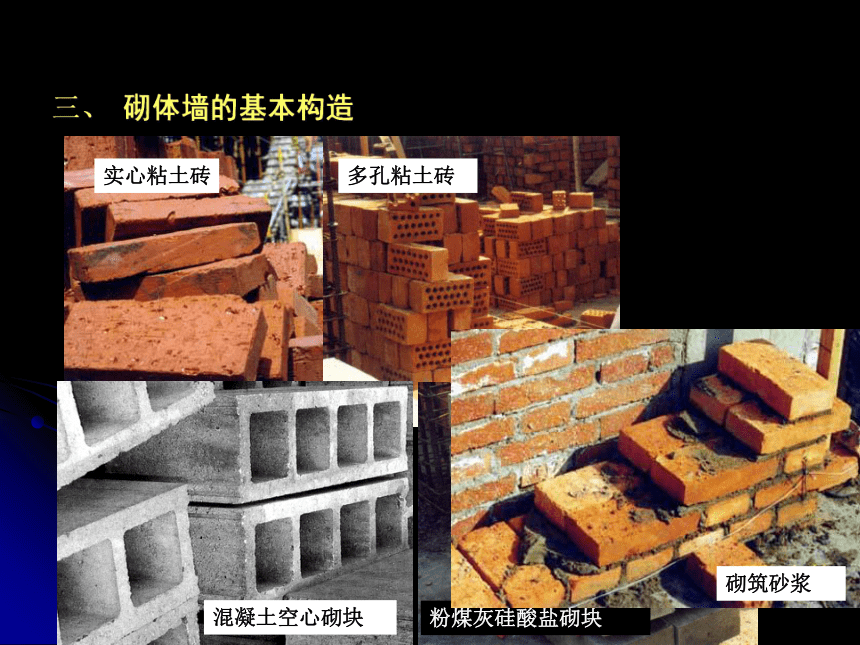

三、 砌体墙的基本构造
●常用砌体材料及规格
砌体墙
砌筑块材
粘结材料
多孔粘土砖
实心粘土砖
粉煤灰硅酸盐砌块
混凝土空心砌块
砌筑砂浆

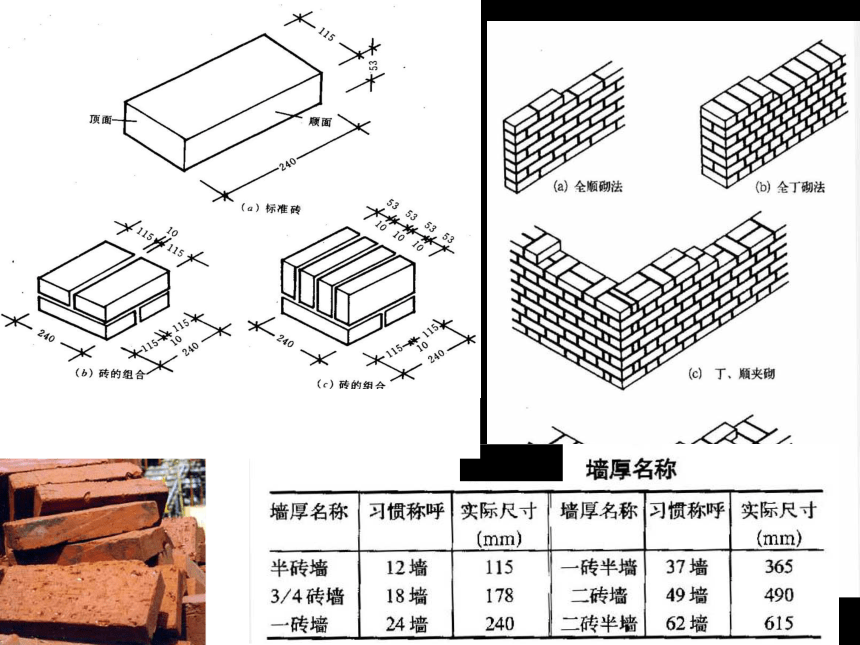

砖墙砌筑方式
标准实心粘土砖的尺寸
实际尺寸为240mm（长）×115mm（宽）×53mm（厚）

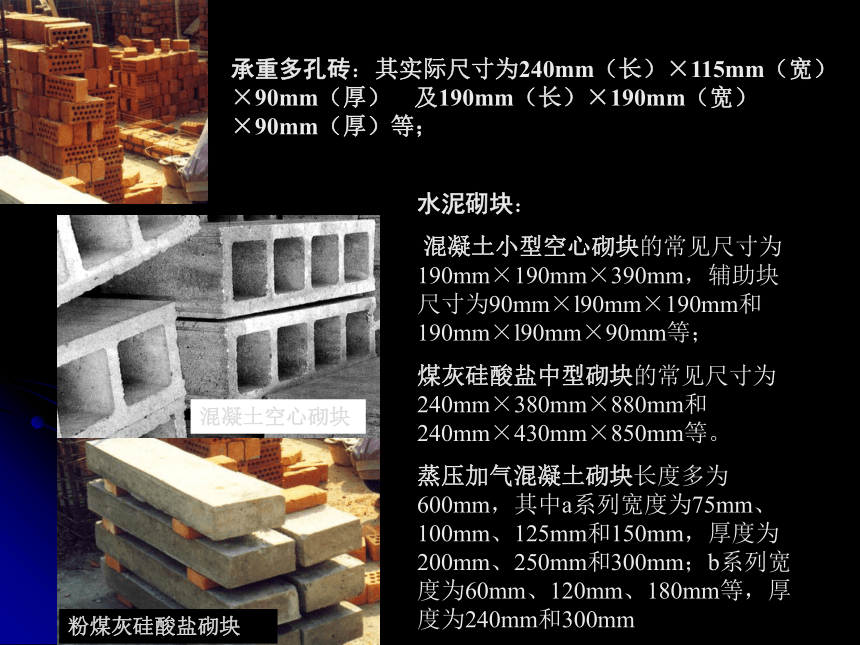

承重多孔砖：其实际尺寸为240mm（长）×115mm（宽）×90mm（厚） 及190mm（长）×190mm（宽）×90mm（厚）等；
水泥砌块：
混凝土小型空心砌块的常见尺寸为190mm×190mm×390mm，辅助块 尺寸为90mm×l90mm×190mm和190mm×l90mm×90mm等；
煤灰硅酸盐中型砌块的常见尺寸为240mm×380mm×880mm和240mm×430mm×850mm等。
蒸压加气混凝土砌块长度多为600mm，其中a系列宽度为75mm、100mm、125mm和150mm，厚度为 200mm、250mm和300mm；b系列宽度为60mm、120mm、180mm等，厚度为240mm和300mm
粉煤灰硅酸盐砌块
混凝土空心砌块

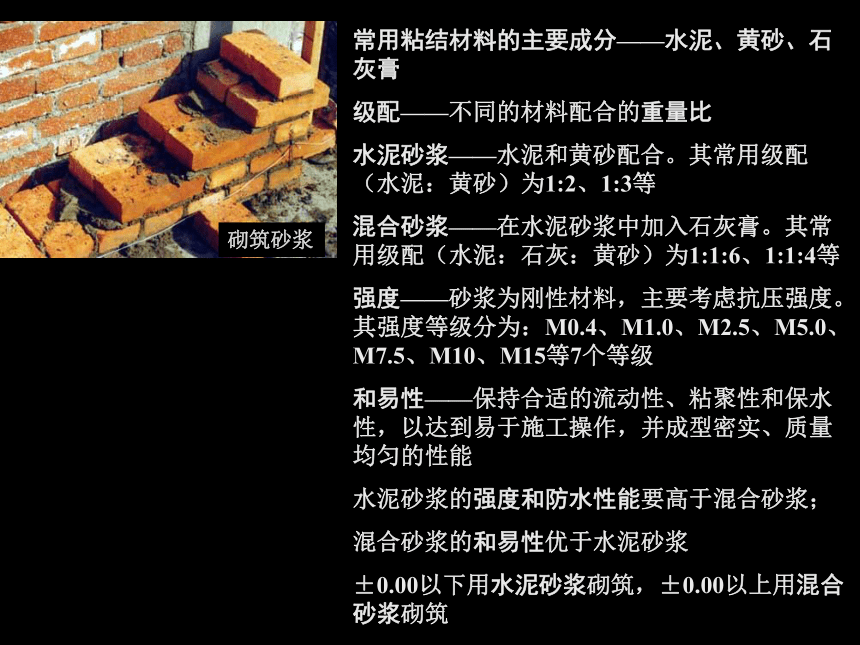

砌筑砂浆
常用粘结材料的主要成分——水泥、黄砂、石灰膏
级配——不同的材料配合的重量比
水泥砂浆——水泥和黄砂配合。其常用级配（水泥：黄砂）为1:2、1:3等
混合砂浆——在水泥砂浆中加入石灰膏。其常用级配（水泥：石灰：黄砂）为1:1:6、1:1:4等
强度——砂浆为刚性材料，主要考虑抗压强度。其强度等级分为：M0.4、M1.0、M2.5、M5.0、M7.5、M10、M15等7个等级
和易性——保持合适的流动性、粘聚性和保水性，以达到易于施工操作，并成型密实、质量均匀的性能
水泥砂浆的强度和防水性能要高于混合砂浆；
混合砂浆的和易性优于水泥砂浆
±0.00以下用水泥砂浆砌筑，±0.00以上用混合砂浆砌筑

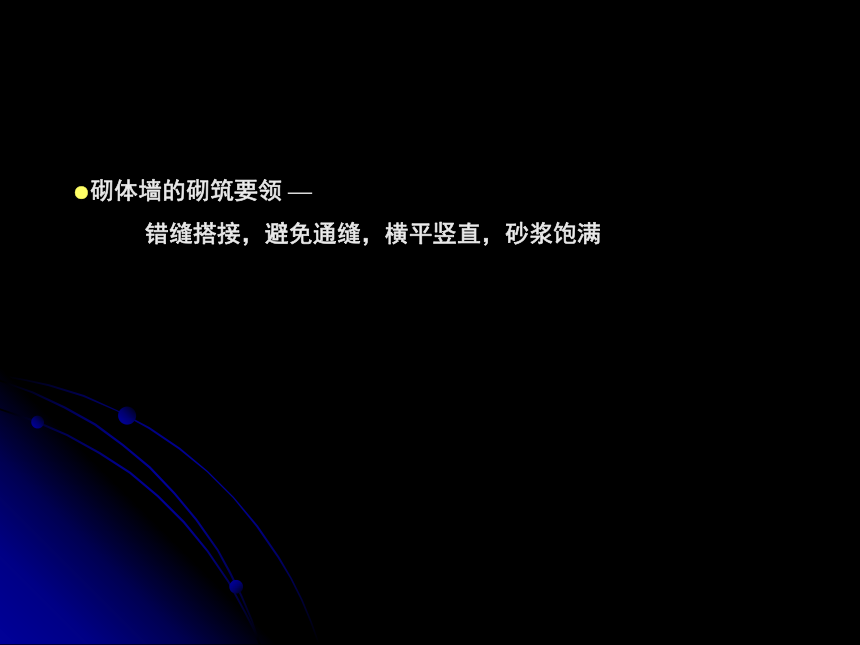

●砌体墙的砌筑要领 —
错缝搭接，避免通缝，横平竖直，砂浆饱满
砖墙砌筑方式
(a) 砌块墙转角轴测
砌块墙体砌块搭接处钢筋网片的设置方法
(b) 砌块墙内外墙相交处轴测
(e) 墙体交叉处网片放置位置
(d) 转角处网片放置位置
(c) 从立面看网片放置位置

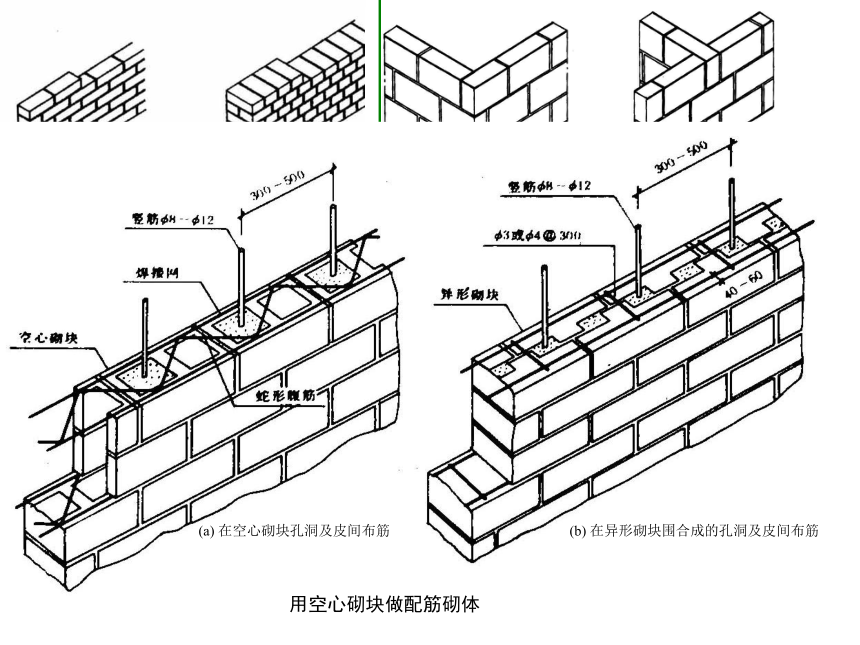

用空心砌块做配筋砌体
(b) 在异形砌块围合成的孔洞及皮间布筋
(a) 在空心砌块孔洞及皮间布筋
●砌体墙作为填充墙的构造要点
墙体与周边构件的拉结
合适的高厚比
其自重的支承
避免成为承重的构件
●在骨架承重体系的建筑中，柱子上面每500mm高左右留出拉结钢筋，以便在砌筑填充墙时将拉结钢筋砌入墙体的水平灰缝内。拉结筋不少于2Φ6，深入墙内距离一、二级框架沿全长设置；三、四级框架不小于1/5墙长，并不小于700mm。
●混合结构体系的后砌隔墙，最好在新砌墙两端原有的墙体上有间隔地掏去部分砌筑块材，使得新墙体砌筑时有可能局部嵌入原有墙体，做到新旧墙体有效搭接。
构造柱
压砖槛
高厚比是牵涉到砌体墙稳定性的重要因素。但增加厚度会增加填充墙的自重。需要时可以采取构造方法来解决。
即局部添加钢筋混凝土的小梁（又称压砖槛——每隔一定高度在墙身中浇筑约60厚的配筋细石混凝土，内置2Φ6的通长钢筋）或者构造柱（构造柱与墙体同步施工，每隔一定距离伸出拉结筋与分段的墙体拉结 ）。
●混合结构建筑墙体的抗震措施
结构特征——墙体承重
砌筑砂浆是砌体墙中的薄弱环节
抗震主要构造措施
限高——地震发生时建筑物的摆幅不至于过大，墙体不容易因错动开裂而倒塌
砌体房屋总高度（m）和层数限制

墙体类别
最小墙厚（m）
6 度
7 度
8 度
9 度
高度
层数
高度
层数
高度
层数
高度
层数
粘土砖（多孔砖）墙
0.24
24
八
21
七
18
六
12
(9)
四
（三）
混凝土小块墙
0.19
21
七
18
六
15
五
不宜采用
混凝土中块墙
0.20
18
六
15
五
9
三
不宜采用
粉煤灰中块墙
0.24
18
六
15
五
9
三
不宜采用
灰砂砖墙
0.24
21
七
18
六
15
五
不宜采用
●混合结构建筑墙体的抗震措施
结构特征——墙体承重
砌筑砂浆是砌体墙中的薄弱环节
抗震主要构造措施
限高——地震发生时建筑物的摆幅不至于过大，墙体不容易因错动开裂而倒塌
设置圈梁和构造柱——形成内骨架，加强建筑物整体刚度
圈梁—在屋盖及楼盖处，沿着全部外墙和部分内墙设置的连续、封闭的梁
圈梁、构造柱设置部位和要求 ：
墙 类
烈 度
6、7度
8度
9度
外墙和内纵墙
屋盖处及隔层楼盖处
屋盖处及每层楼盖处
屋盖处及每层楼盖处
内横墙
同上；屋盖处间距不大于7m，楼盖处间距不大于15m，构造柱对应部位
同上；屋盖处沿所有横墙，且间距不大于7m，楼盖处间距不大于15m，构造柱对应部位
同上；各层所有横墙
粘土砖房圈梁设置要求
圈梁的高度一般不小于120，构造配筋在6、7度抗震设防时为4Φ8；8度设防时为4Φ10；9度设防时为4Φ12。箍筋一般采用Φ4～Φ6，按6、7度，8度，9度设防其间距分别为250，200和150。
圈梁—在屋盖及楼盖处，沿着全部外墙和部分内墙设置的连续、封闭的梁
圈梁、构造柱设置部位和要求 ：
构造柱—震害较重、连接构造比较薄弱，易于产生应力集中的部位，如房屋转角、楼梯间四角、有错层处，等等
构造柱不单独承重，因此不需设独立基础，其下端应锚固于钢筋混凝土基础或基础梁内。在施工时必须先砌墙，墙体砌成马牙槎的形式，从下部开始先退后进，用相邻的墙体作为一部分模板。柱截面应不小于180×240。配筋为纵筋4Φ12，箍筋采用Φ4～Φ6，间距不大于250。在离圈梁上下不小于1/6层高或450mm范围内，箍筋需加密至间距100。在构造柱与墙之间应沿墙高每500设2Φ6钢筋连结，每边伸入墙内不少于1000
转角处构造柱
构造柱与砖墙拉结
纵横墙交接处构造柱
构造柱不设独立基础
图4-3-2-16 空心砌块利用孔洞配筋成为芯柱
砌体采用空心砌块，即便墙体不是配筋砌体，也应该在对应砖墙设构造柱的位置将若干相邻的砌块的孔洞作为配筋的芯柱来处理，用以代替构造柱。混凝土空心小砌块的芯柱最小截面不小于130×130。中型砌块芯柱最小截面为150×150。芯柱的配筋对小型砌块而言每孔1Φ12；对中型砌块而言，在6、7度抗震设防时1Φ14或2Φ10，8度设防时1Φ6或2Φ12。芯柱的混凝土强度等级为小型砌块C15，中型砌块C20
圈梁—在屋盖及楼盖处，沿着全部外墙和部分内墙设置的连续、封闭的梁
圈梁、构造柱设置部位和要求 ：
构造柱—震害较重、连接构造比较薄弱，易于产生应力集中的部位，如房屋转角、楼梯间四角、有错层处，等等
圈梁必须与构造柱连通，房屋各部分刚度均衡
圈梁与构造柱整浇
脱模后的圈梁、构造柱
圈梁、构造柱与框架结构梁、柱的区别 ：
圈梁、构造柱是墙体的一部分，不单独承重；
圈梁、构造柱与墙体同步施工，墙不是填充体；
圈梁、构造柱的断面尺寸和配筋不需结构计算
●砌体墙的洞口处理
洞口的水平截面面积一般不超过墙体水平截面面积的50％。同时，开洞后窗间墙和转角墙的宽度都应当符合建筑物所在地区的相关抗震规范
序
号
部 位
烈 度
6度
7度
8度
9度
1
承重窗间墙最小宽度
1.0
1.0
1.2
1.5
2
承重外墙尽端至门窗洞边的最小距离
1.0
1.0
1.5
2.0
3
非承重外墙尽端至门窗洞边的最小距离
1.0
1.0
1.0
1.0
4
内墙阳角至门窗洞口边最小距离
1.0
1.0
1.5
2.0
5
无锚固女儿墙（非出入口处）的最大高度
0.5
0.5
0.5
0.0
房屋的局部尺寸限值（m）
●砌体墙的洞口处理
1.洞口的水平截面面积一般不超过墙体水平截面面积的50％。同时，开洞后窗间墙和转角墙的宽度都应当符合建筑物所在地区的相关抗震规范
2.为了支承洞口上部砌体所传来的各种荷载，并将这些荷载传给窗间墙，常在门、窗洞孔上设置过梁
平拱砖过梁
钢筋砖过梁
钢筋混凝土过梁
半圆砖拱
常见过梁形式及构造要求
(f) 钢筋砖过梁钢筋放置情况及砌筑要求
●洞口下方窗台构造
砖墙窗台构造
不悬挑窗台
悬挑窗台
●砌体墙勒脚部分的防潮处理
1.对勒脚处的外墙面应该用强度较高、防水性能较好的材料进行保护
2.为杜绝地下潮气对墙身的影响，砌体墙应该在勒脚处设置防潮层
勒脚——墙身接近室外地面的部分。一般情况下，其高度为室内地坪
与室外地面的高差部分
60厚 细石砼内置3 6
C15
￠
水平防潮层
勒脚处理
垂直防潮层
垂直防潮层构造做法:
1:3水泥砂浆找平后
做防水涂料或贴防
水卷材
用防水砂浆抹面
●砌体墙勒脚部分的防潮处理
1.对勒脚处的外墙面应该用强度较高、防水性能较好的材料进行保护
2.为杜绝地下潮气对墙身的影响，砌体墙应该在勒脚处设置防潮层
勒脚——墙身接近室外地面的部分。一般情况下，其高度为室内地坪
与室外地面的高差部分
3.为保护墙基不受雨水的侵蚀，常在外墙四周将地面做成向外倾斜的坡面，称散水或护坡。或在外墙四周做明沟，将通过水落管流下的屋面雨水等有组织地导向地下集水口，而流入下水道
散水
明沟
轻质内隔墙—— 非承重墙，用来分隔室内空间
按构成方式
立筋类
可活动类
立条板类
●立筋类隔墙——面板本身不具有必要的刚度，难以自立成墙，需要先
制作一个骨架，再在其表面覆盖面板
骨架（统称为龙骨或墙筋）——材料可以是木材和金属等，构成分为
上槛、下槛、纵筋（竖筋）、横筋和斜撑
面板——材料可以是胶合板、纸面石膏板、硅钙板、塑铝板、纤维水
泥板等
立筋类轻隔墙龙骨构成
立筋隔墙安装示意--
方法1.先固定上、下槛
先固定上、下槛的实例
木龙骨立筋隔墙
轻钢龙骨立筋隔墙
轻钢龙骨立筋隔墙实例
全石膏板立筋隔墙
方法2——首先固定立筋，但上下不能顶足
先固定立筋的实例
FC板面板立筋隔墙
金属面板立筋隔墙
穿线孔
龙骨纵筋
龙骨下槛
岩棉
双层石膏板面板
面板的接缝错开
螺钉钉入
龙骨上槛
盖缝构件
(a) 隔声石膏板隔墙剖切轴测
(b) 隔墙与木门连接
(c) 隔墙与钢门连接
(d) 隔墙丁字交接
盖缝构件
隔声轻隔墙构造
●立条板隔墙——材料是具有一定厚度和刚度的条形板材，安装时不需
要内骨架来支撑
常用材料为水泥玻纤空心条板（GRC板）、空心加强石膏板条板、
内置发泡材料或复合蜂窝板的彩钢板等
玻璃纤维水泥板
GRC空心条板
某水泥条板卫生间隔墙
条板安装示意1
轻质水泥复合墙板安装实例
板安装示意
GRC
条板安装示意2
四、轻质内隔墙、隔断的基本构造
●活动隔墙——可分为拼装式、滑动式、折叠式、悬吊式、卷帘式和起落
式等多种形式，其移动多由上下两条轨道或是单由上轨道来控制和实现
活动隔墙实例
轻质内隔墙—— 非承重墙，用来分隔室内空间
按构成方式
隔断 ——不完全分隔空间，但可局部遮挡视线或组织交通路线 。常
用的隔断有屏风式、镂空式、玻璃墙式、移动式以及家具式等
立筋类
可活动类
立条板类
玻璃砖隔断
传统玻璃砖隔断安装示意
1
2
3
4
5
6
胶粘法安装玻璃砖墙工艺示意
移动式竹编隔断
移动式玻璃隔断
屏风式隔断
五、 非承重外墙板及幕墙的基本构造
1.幕墙构造
●幕墙基本构成
幕墙面板
连接构件
玻璃—安全玻璃（钢化玻璃、夹层玻璃 或用上述玻璃组成的中空玻璃等)
金属面板—铝合金和钢材（单层、复合型）当两种不同的金属材料交接时，应在当中放置合成橡胶、尼龙或聚乙烯等绝缘垫片
石材—花岗石等火成岩，厚度≥25mm，吸水率＜0.8%，弯曲强度≮8.0Mpa
金属杆件支承系统
稳定系统
小型连接件及密封件
为防止材料间因接触而发生化学反应，胶粘和密封材料与幕墙其它材料间必须先进行相容性的试验，经合格方能够配伍使用
不同材料面板的幕墙
玻璃幕墙与石材幕墙
金属幕墙
支撑杆件、稳定系统及
小型连接件
幕墙密封材料
●幕墙安装构造
有框式幕墙
明框幕墙
半隐框幕墙
隐框幕墙
1.幕墙构造
明框玻璃幕墙
半隐框玻璃及铝板幕墙
隐框式玻璃幕墙+横向装饰带
●幕墙安装构造
有框式幕墙
明框幕墙
半隐框幕墙
隐框幕墙
现场组装式
组装单元式
有框式幕墙组装方式示意
正在安装幕墙的建筑
现场组装式幕墙实例
组装小单元式有框幕墙安装实例
单元组装式玻璃幕墙实例
主体结构预埋件
层间单元组装式双层幕墙现场安装实例
幕墙与主体结构的连接杆件在上下连接处的细部处理
幕墙连接杆件安装实例
第3章 墙体的基本构造
3.4 非承重外墙板及幕墙的基本构造
●幕墙安装构造
有框式幕墙
点式幕墙
明框幕墙
半隐框幕墙
隐框幕墙
现场组装式
组装单元式
3.4.2幕墙构造
点式玻璃幕墙
点式玻璃幕墙的“爪”形连接件
●幕墙安装构造
有框式幕墙
点式幕墙
全玻式幕墙
明框幕墙
半隐框幕墙
隐框幕墙
现场组装式
组装单元式
全玻式玻璃幕墙安装示意
玻璃肋不受压
全玻式玻璃幕墙
玻璃肋吊装
●幕墙的防雷和防火安全措施:
幕墙自身应形成防雷体系，而且与主体建筑的防雷装置可靠连接
幕墙在与主体建筑的楼板、内隔墙交接处的空隙，必须采用岩棉、矿棉、玻璃棉等难燃材料填缝，并采用厚度在1.5mm以上的镀锌耐热钢板（不能用铝板）封口。接缝处与螺丝口应该另用防火密封胶封堵。对于幕墙在窗间墙、窗槛墙处的填充材料应该采用不燃材料，除非外墙面采用耐火极限不小于1.0h的不燃烧体时，该材料才可改为难燃。如果幕墙不设窗间墙和窗槛墙，则必须在每层楼板外沿设置高度不小于0.80m的不燃烧实体墙裙，其耐火极限应不小于1.0h
玻璃幕墙防火处理
●幕墙的透气和通风功能控制 :
为了保证幕墙的安全性和密闭性，幕墙的开窗面积较少，而且规定采用上悬窗 ，并应设有限位滑撑构件
新型可“呼吸”的双层玻璃幕墙可较好地解决幕墙的通风及热工性能
可“呼吸”的双层玻璃幕墙
(b) 可“呼吸”的双层玻璃幕墙实例
(a) 可“呼吸”的双层玻璃幕墙工作原理
