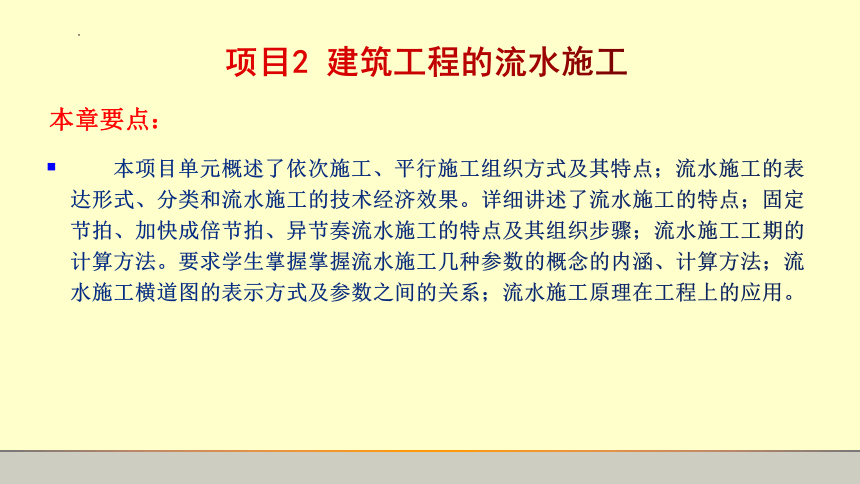

本章要点：
本项目单元概述了依次施工、平行施工组织方式及其特点；流水施工的表达形式、分类和流水施工的技术经济效果。详细讲述了流水施工的特点；固定节拍、加快成倍节拍、异节奏流水施工的特点及其组织步骤；流水施工工期的计算方法。要求学生掌握掌握流水施工几种参数的概念的内涵、计算方法；流水施工横道图的表示方式及参数之间的关系；流水施工原理在工程上的应用。
项目2 建筑工程的流水施工

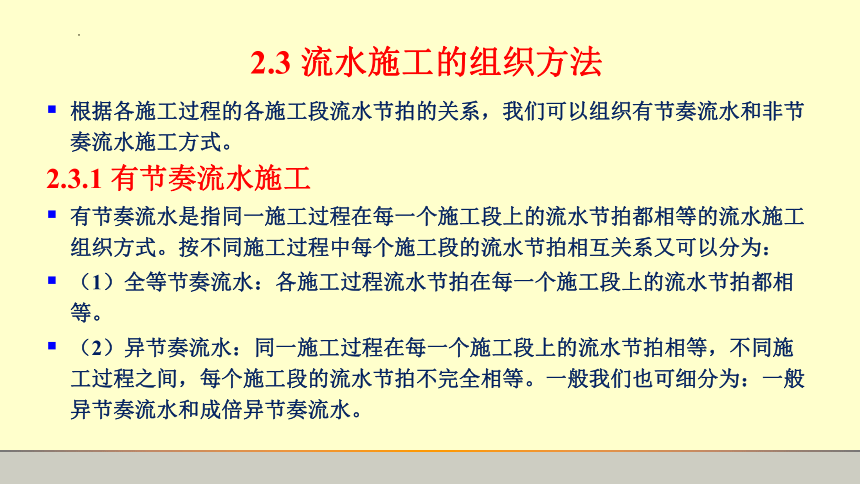

2.3 流水施工的组织方法
根据各施工过程的各施工段流水节拍的关系，我们可以组织有节奏流水和非节奏流水施工方式。
2.3.1 有节奏流水施工
有节奏流水是指同一施工过程在每一个施工段上的流水节拍都相等的流水施工组织方式。按不同施工过程中每个施工段的流水节拍相互关系又可以分为：
（1）全等节奏流水：各施工过程流水节拍在每一个施工段上的流水节拍都相等。
（2）异节奏流水：同一施工过程在每一个施工段上的流水节拍相等，不同施工过程之间，每个施工段的流水节拍不完全相等。一般我们也可细分为：一般异节奏流水和成倍异节奏流水。
1．全等节奏流水施工
在组织流水施工时，各施工过程在每一个施工段上的流水节拍相等，且不同施工过程的每一个施工段上的流水节拍互相相等的流水施工组织方式，即Ki=t。或在组织流水施工时，如果所有的施工过程在各个施工段上的流水节拍彼此相等，这种流水施工组织方式称为全等节拍专业流水，也称固定节拍流水或同步距流水。它是一种最理想的流水施工组织方式。
(1)基本特点
1)所有流水节拍都彼此相等；
2)所有流水步距都彼此相等，而且等于流水节拍；
3)每个专业工作队都能够连续作业，施工段没有间歇时间；
4)专业工作队数目等于施工过程数目。

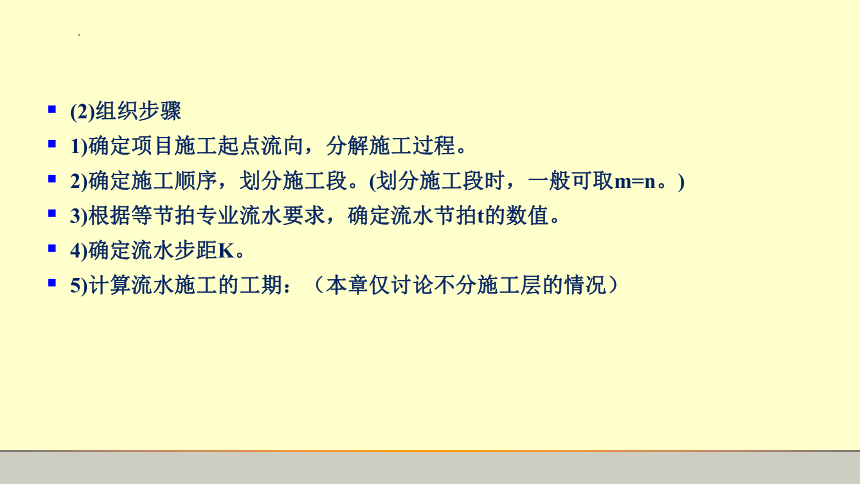

(2)组织步骤
1)确定项目施工起点流向，分解施工过程。
2)确定施工顺序，划分施工段。(划分施工段时，一般可取m=n。)
3)根据等节拍专业流水要求，确定流水节拍t的数值。
4)确定流水步距K。
5)计算流水施工的工期：（本章仅讨论不分施工层的情况）
工期计算公式为:
①无间歇和搭接时间
（2-3）
②若存在间歇和搭接时间
（2-4）
式中:
---------所有技术间歇之和；
---------所有搭接简写之和；
6)绘制流水施工进度横道图。

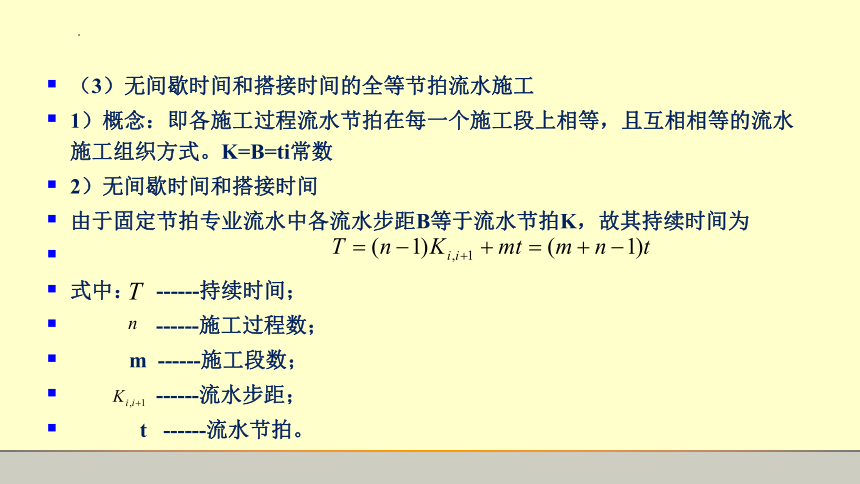

（3）无间歇时间和搭接时间的全等节拍流水施工
1）概念：即各施工过程流水节拍在每一个施工段上相等，且互相相等的流水施工组织方式。K=B=ti常数
2）无间歇时间和搭接时间
由于固定节拍专业流水中各流水步距B等于流水节拍K，故其持续时间为
式中： ------持续时间；
------施工过程数；
m ------施工段数；
------流水步距；
t ------流水节拍。

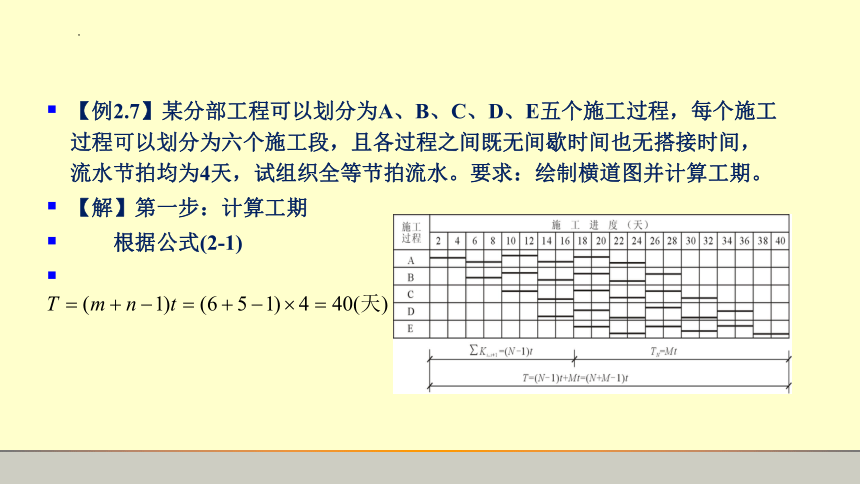

【例2.7】某分部工程可以划分为A、B、C、D、E五个施工过程，每个施工过程可以划分为六个施工段，且各过程之间既无间歇时间也无搭接时间，流水节拍均为4天，试组织全等节拍流水。要求：绘制横道图并计算工期。
【解】第一步：计算工期
　　根据公式(2-1)
　　

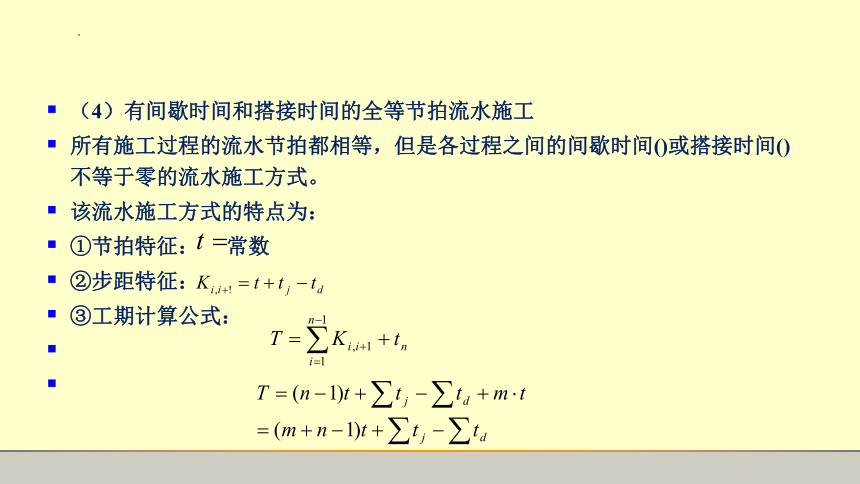

（4）有间歇时间和搭接时间的全等节拍流水施工
所有施工过程的流水节拍都相等，但是各过程之间的间歇时间()或搭接时间()不等于零的流水施工方式。
该流水施工方式的特点为：
①节拍特征： 常数
②步距特征：
③工期计算公式：

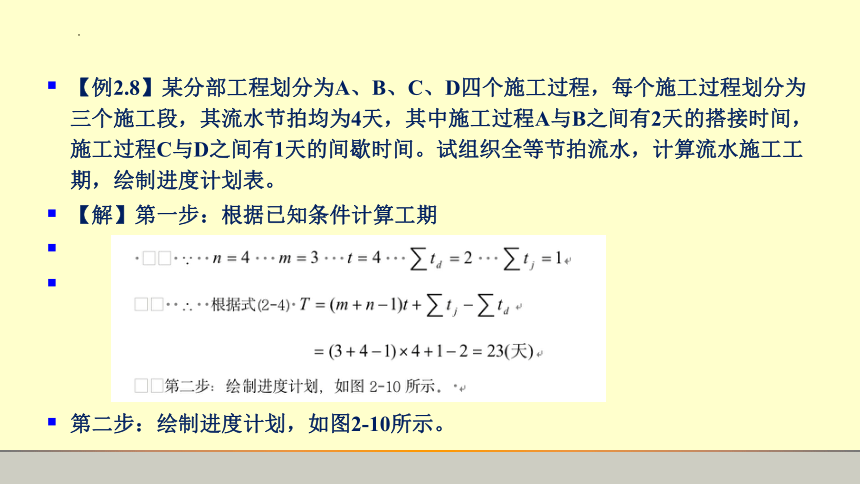

【例2.8】某分部工程划分为A、B、C、D四个施工过程，每个施工过程划分为三个施工段，其流水节拍均为4天，其中施工过程A与B之间有2天的搭接时间，施工过程C与D之间有1天的间歇时间。试组织全等节拍流水，计算流水施工工期，绘制进度计划表。
【解】第一步：根据已知条件计算工期
　　
　　
第二步：绘制进度计划，如图2-10所示。
2．异节奏流水施工
异节奏流水是指各施工过程在各施工段上的流水节拍相等，但不同施工过程之间的流水节拍不完全相等的流水施工组织方式。
异节奏流水具有以下特点：
①同一施工过程在各施工段上的流水节拍均相等；
②不同施工过程的流水节拍部分或全部不相等；
③)各施工过程可按专业工作队（时间）连续或工作面连续组织施工，但不能同时连续。
按流水节拍是否互成倍数，可分为成倍节拍流水施工和一般异节奏流水施工。
（1）一般异节奏流水
各施工过程在各施工段上的流水节拍相等，但相互之间不等，且无倍数关系。根据组织方式可以组织按工作面连续组织施工或按时间连续组织施工。通过上述两种方式组织施工可以发现一般异节奏流水具有以下特点：
1)若时间连续，则空间不连续；
2)若空间连续，则时间不连续；
3)不可能时间、空间都连续。
4）工期：
【例2.9】已知某工程可以划分为四个施工过程( )，三个施工段( )，各过程的流水节拍分别为 ＝2天， ＝3天， ＝4天， ＝3天，并且，A过程结束后，B过程开始之前，工作面有1天技术间歇时间，试组织不等节拍流水，并绘制流水施工进度计划表。
【解】(1)根据计算公式计算流水步距
(2)计算流水工期
　　
根据流水施工参数绘制
流水施工进度计划表，
如图2-11所示。
（2）成倍节奏流水
成倍节拍流水，指同一施工过程在各个施工段上的流水节拍相等, 不同施工过程之间的流水节拍不完全相等，但符合各个施工过程的流水节拍均为其中最小流水节拍的整数倍的条件。根据组织方式可以组织按工作面连续组织施工或按时间连续组织施工。通过上述两种方式组织施工可以发现它具有一般异节奏流水具有的特点。
1)基本特点
①同一施工过程在各施工段上的流水节拍彼此相等，不同的施工过程在同一施工段上的流水节拍彼此不等，但均为某一常数的整数倍；
②流水步距彼此相等，且等于流水节拍的最大公约数；
③各专业工作队能够保证连续施工，施工段没有空闲；
④专业工作队数大于施工过程数，即 。
2)组织步骤
①确定施工起点流向，分解施工过程；
②确定施工顺序，划分施工段；
划分施工段时，不分施工层时，可按划分施工段原则确定施工段数m。
③按异节拍专业流水确定流水节拍；
④确定流水步距，按下式计算：
⑤确定专业工作队数；
【例2-10】 已知某建筑工程可以划分为四个施工过程( )，六个施工段( )，各过程的流水节拍分别为 ＝2天， ＝6天， ＝4天， ＝2天，试组织成倍节拍流水，并绘制成倍节拍流水施工进度计划。
【解】因为最大公约数 ＝2(天)＝
在成倍节拍流水施工进度计划图中，除表明施工过程的编号或名称外，还应表明专业工作队的编号。在表明各施工段的编号时，一定要注意有多个专业工作队的施工过程。
各专业工作队连续作业的施工段编号不应该是连续的，否则，无法组织合理的流水施工。
从上例可以看出，成倍节拍流水施工具有以下特点：
① 时间连续，空间连续；
② 为各施工过程流水节拍最大公约数；
③ 工期
2.3.2无节奏流水施工
1．基本概念
无节奏流水是指各施工过程在各施工段上的流水节拍不等，相互之间无规律可循的流水施工组织形式。
2．基本要求
必须保证每一个施工段上的工艺顺序是合理的，且每一个施工过程的施工是连续的，即工作队一旦投入施工是不间断的，同时各个施工过程施工时间的最大搭接，也能满足流水施工的要求。但必须指出，这一施工组织在各施工段上允许出现暂时的空闲，即暂时没有工作队投入施工的现象。
3．基本特点
(1)各个施工过程在各个施工段上的流水节拍，通常不相等。
(2) 在多数情况下,流水步距彼此不相等,而且流水步距与流水节拍之间存在着某种函数关系。
(3)每个专业工作队都能够连续作业，施工段可能有间歇空闲。
(4)专业工作队数目等于施工过程数目。
4．组织步骤
(1) 确定施工起点流向，分解施工过程；
(2) 确定施工顺序，划分施工段；
(3) 按相应的公式计算各施工过程在各施工段上的流水节拍；
(4) 按照一定的方法确定相邻两个专业工作队之间的流水步距；
(5) 按照公式计算流水施工的计算工期；
(6)绘制流水施工进度计划表。
组织无节奏流水的关键就是正确计算流水步距。计算流水步距可用取大差法，由于该方法是由前苏联专家潘特考夫斯基提出的，所以又称潘氏方法。这种方法简捷、准确，便于掌握。具体方法如下：
(1)对每一个施工过程在各施工段上的流水节拍依次累加，求得各施工过程流水节拍的累加数列；
(2)将相邻施工过程流水节拍累加数列中的后者错后一位，相减后求得一个差数列；
(3)在差数列中取最大值，即为这两个相邻施工过程的流水步距。
【例2-11】某工程可以分为四个施工过程，四个施工段，各施工过程在各施工段上的流水节拍如表2-1所示，试计算流水步距和工期，绘制流水施工进度表。
【解】(1)流水步距计算
因每一施工过程在各施工段的流水节拍不相等，没有任何规律，因此，采用“逐段累加，错位相减，差值取大”的方法进行计算，无数据的地方补0计算，计算过程及结果如下：
　　①求
5 9 11 14 0
－ 0 4 5 8 10
5 5 6 6 -10
　　　∴ ＝6(天)
②求
　 4 5 8 10 0
－ 0 3 8 10 13
4 2 0 0 -13
∴ ＝4(天)
③求
　 3 8 10 13 0
— 0 1 3 5 8
3 7 7 8 -8
∴ ＝8（天）
该工程进度计划安排如图2-13所示。
从上例可以看出，非节奏流水施工具有以下特点：
①流水步距用累加斜减法求得；
②时间连续，空间不能确保连续；
③工期
