建筑施工组织与管理
项目三 流水施工原理
任务三　流水施工组织方式
任务三　流水施工组织方式
　 　　

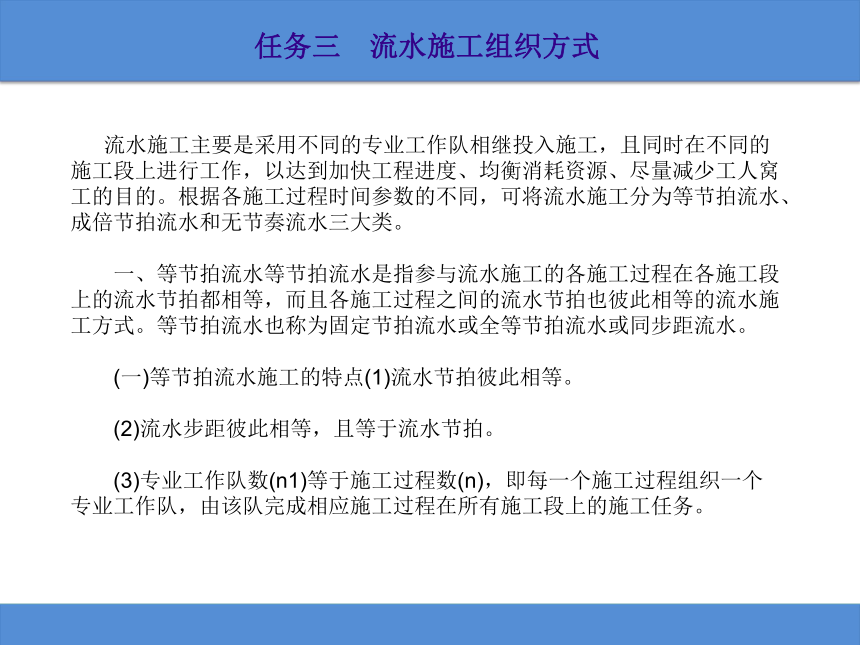

　 流水施工主要是采用不同的专业工作队相继投入施工，且同时在不同的施工段上进行工作，以达到加快工程进度、均衡消耗资源、尽量减少工人窝工的目的。根据各施工过程时间参数的不同，可将流水施工分为等节拍流水、成倍节拍流水和无节奏流水三大类。
　　
　　一、等节拍流水等节拍流水是指参与流水施工的各施工过程在各施工段上的流水节拍都相等，而且各施工过程之间的流水节拍也彼此相等的流水施工方式。等节拍流水也称为固定节拍流水或全等节拍流水或同步距流水。
　　
　　(一)等节拍流水施工的特点(1)流水节拍彼此相等。
　　
　　(2)流水步距彼此相等，且等于流水节拍。
　　
　　(3)专业工作队数(n1)等于施工过程数(n)，即每一个施工过程组织一个专业工作队，由该队完成相应施工过程在所有施工段上的施工任务。
　 　
　 　
任务三　流水施工组织方式
　 　　

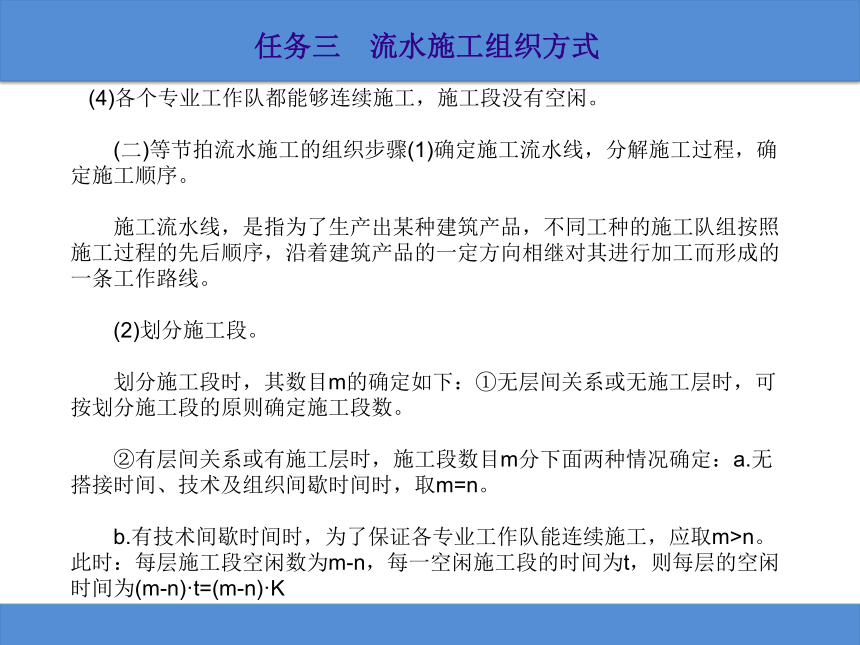

(4)各个专业工作队都能够连续施工，施工段没有空闲。
　　
　　(二)等节拍流水施工的组织步骤(1)确定施工流水线，分解施工过程，确定施工顺序。
　　
　　施工流水线，是指为了生产出某种建筑产品，不同工种的施工队组按照施工过程的先后顺序，沿着建筑产品的一定方向相继对其进行加工而形成的一条工作路线。
　　
　　(2)划分施工段。
　　
　　划分施工段时，其数目m的确定如下：①无层间关系或无施工层时，可按划分施工段的原则确定施工段数。
　　
　　②有层间关系或有施工层时，施工段数目m分下面两种情况确定：a.无搭接时间、技术及组织间歇时间时，取m=n。
　　
　　b.有技术间歇时间时，为了保证各专业工作队能连续施工，应取m>n。此时：每层施工段空闲数为m-n，每一空闲施工段的时间为t，则每层的空闲时间为(m-n)·t=(m-n)·K
　 　
　 　

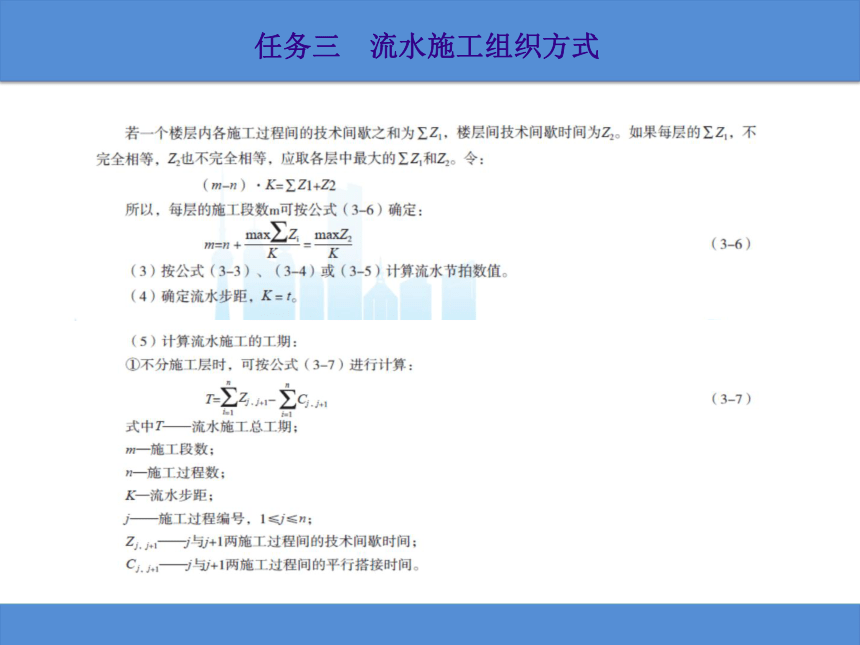

任务三　流水施工组织方式
　 　　
　 　
　 　

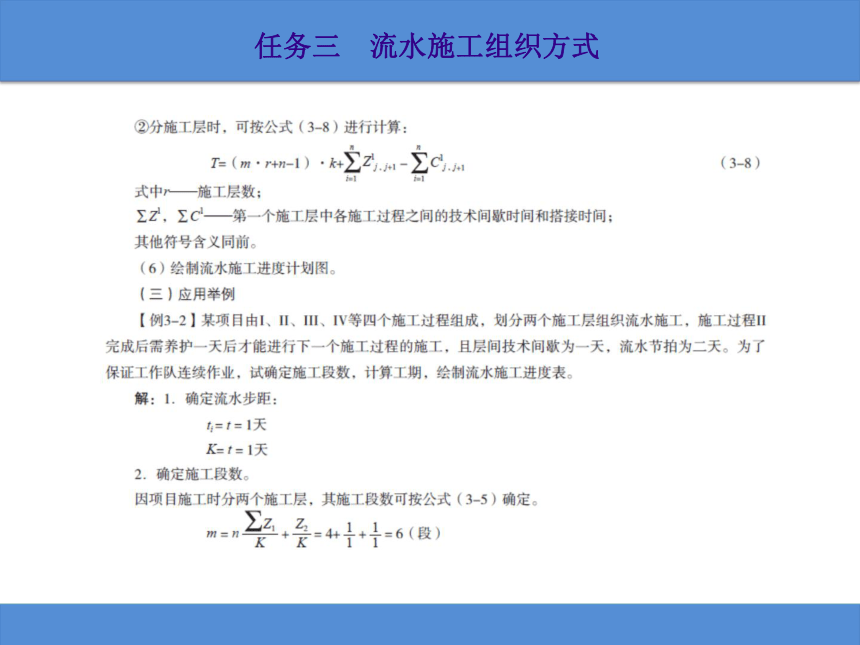

任务三　流水施工组织方式
　 　　
　 　
　 　

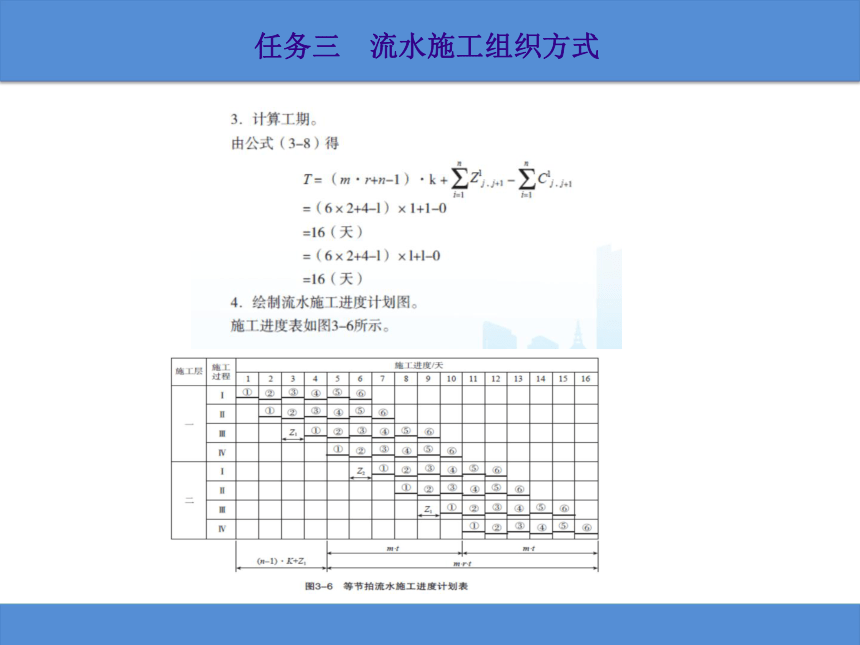

任务三　流水施工组织方式
　 　　
　 　
　 　
任务三　流水施工组织方式
　 　　

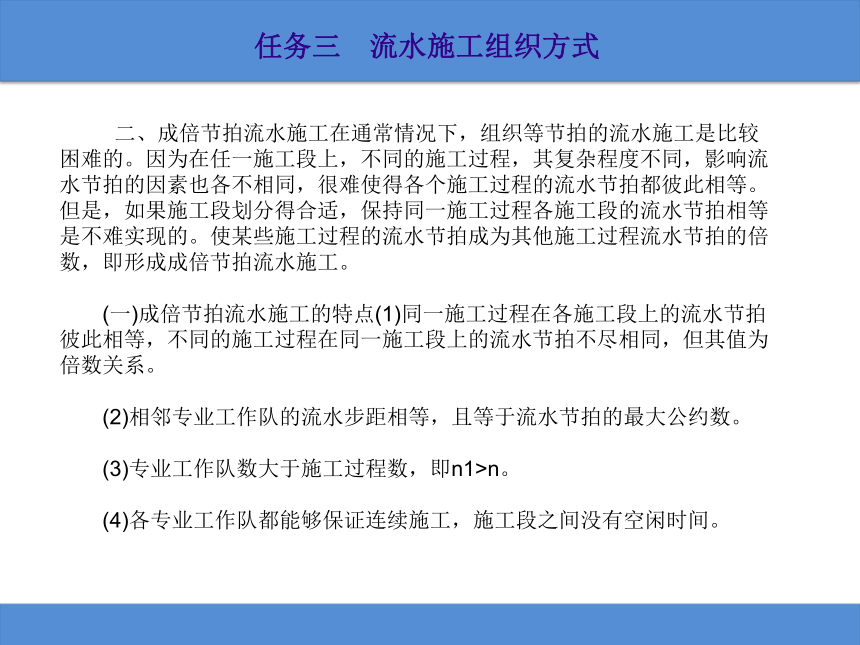

　　二、成倍节拍流水施工在通常情况下，组织等节拍的流水施工是比较困难的。因为在任一施工段上，不同的施工过程，其复杂程度不同，影响流水节拍的因素也各不相同，很难使得各个施工过程的流水节拍都彼此相等。但是，如果施工段划分得合适，保持同一施工过程各施工段的流水节拍相等是不难实现的。使某些施工过程的流水节拍成为其他施工过程流水节拍的倍数，即形成成倍节拍流水施工。
　　
　　(一)成倍节拍流水施工的特点(1)同一施工过程在各施工段上的流水节拍彼此相等，不同的施工过程在同一施工段上的流水节拍不尽相同，但其值为倍数关系。
　　
　　(2)相邻专业工作队的流水步距相等，且等于流水节拍的最大公约数。
　　
　　(3)专业工作队数大于施工过程数，即n1>n。
　　
　　(4)各专业工作队都能够保证连续施工，施工段之间没有空闲时间。
　 　
　 　
任务三　流水施工组织方式
　 　　
　　
　 　
　 　
任务三　流水施工组织方式
　 　　
　　
　 　
　 　
任务三　流水施工组织方式
　 　　
　　
　　　式中r ——施工层数(不分层时，r = l;分层时，r = 实际施工层数);mzh ——最后一个施工过程的最后一个专业工作队所要通过的施工段数;tzh ——最后一个施工过程的流水节拍;其他符号含义同前。
　　
　　(7)绘制成倍节拍流水施工进度计划图。
　　
　　在成倍节拍流水施工进度计划图中，除表明施工过程的编号或名称外，还应表明专业工作队的编号。在表明各施工段的编号时，一定要注意有多个专业工作队的施工过程。各专业工作队连续作业的施工段编号不应是连续的，否则，无法组织合理的流水施工。 　
　 　
任务三　流水施工组织方式
　 　　
　　
(三)应用举例【例3-3】某工程包括四幢完全相同的砖混住宅楼，以每个单幢为一个施工流水段组织单位工程流水施工。已知：(1)地下主体工程有四个施工过程：土方开挖、基础施工、结构施工、回填土，四个施工过程流水节拍均为2周。
　　
　　(2)地上工程有三个施工过程：主体结构、装饰装修、室外工三个施工过程的流水节拍分别为4周、4周、2周。
　　
　　解：1.适用：等节奏流水施工。
　　
　　常见流水施工方式还有无节奏流水施工、异节奏流水施工。
　　
　　2.适用：异节奏流水施工。
　　
　　施工工期的计算：根据上述资料施工过程：N=3，施工段数：M=4流水步距：K=min(4，4，2)=2专业队数：b1=4/2=2b2=4/2=2b3=2/2=1总队数N′=2=2=1=5工期T地上=(M+N′-1)×K=(4+5-1)×2=16(周)
　 　
任务三　流水施工组织方式
　 　　
　　
　　三、无节奏流水施工在组织流水施工时，经常由于工程结构形式、施工条件不同等原因，使得各施工过程在各施工段上的工程量有较大差异，或因专业工作队的生产效率相差较大，导致各施工过程的流水节拍随施工段的不同而不同，且不同施工过程之间的流水节拍又有很大差异。这时，流水节拍虽无任何规律，但仍可利用流水施工原理组织流水施工，使各专业工作队在满足连续施工的条件下，实现最大化搭接。这种无节奏流水施工方式是建设工程流水施工的普遍方式。
　 　
任务三　流水施工组织方式
　 　　
　　
(一)无节奏流水施工的特点(1)各施工过程在各个施工段上的流水节拍不尽相等。
　　
　　(2)相邻专业工作队的流水步距不尽相等。
　　
　　(3)专业工作队数等于施工过程数，即n1=n。
　　
　　(4)各专业工作队在施工段上能够连续施工，但有的施工段可能存在空闲时间。
　　
　　(二)无节奏流水施工的组织步骤(1)确定施工流水线，分解施工过程，确定施工顺序。
　　
　　(2)划分施工段。
　　
　　(3)按相应的公式计算各施工过程在各个施工段上的流水节拍。
　　
　　(4)按一定的方法确定相邻两个专业工作队之间的流水步距。
　　
　　(5)按公式(3-15)计算流水施工的计划工期：　
　 　
任务三　流水施工组织方式
　 　　
　　
　　（6）绘制流水施工进度图如图3-8所示。
　 　
任务三　流水施工组织方式
　 　　
　　　(三)应用举例【例3-4】某拟建工程由甲、乙、丙三个施工过程组成;该工程共划分成四个施工流水段，每个施工过程在各个施工流水段上的流水节拍如下表所示。按相关规范规定，施工过程乙完成后其相应施工段至少要养护2天才能进入下道工为了尽早完工，经过技术攻关，实现施工过程乙在施工过程甲完成之前1天提前插入施工。各施工段的流水节拍见下表。　
　 　
任务三　流水施工组织方式
　 　　
　　　
　 　
任务三　流水施工组织方式
　 　　
　　　
　 　
