(共22张PPT)

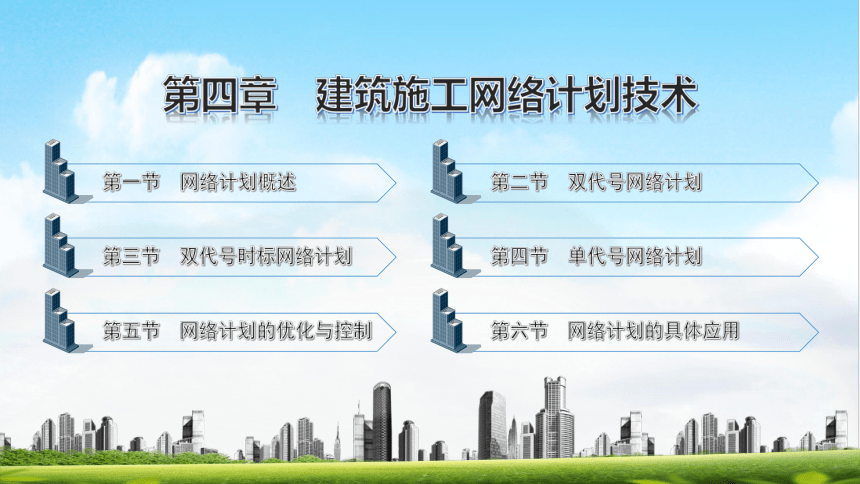

第一节　网络计划概述
第三节　双代号时标网络计划
第二节　双代号网络计划
第四节　单代号网络计划
第四章　建筑施工网络计划技术
第五节　网络计划的优化与控制
第六节　网络计划的具体应用

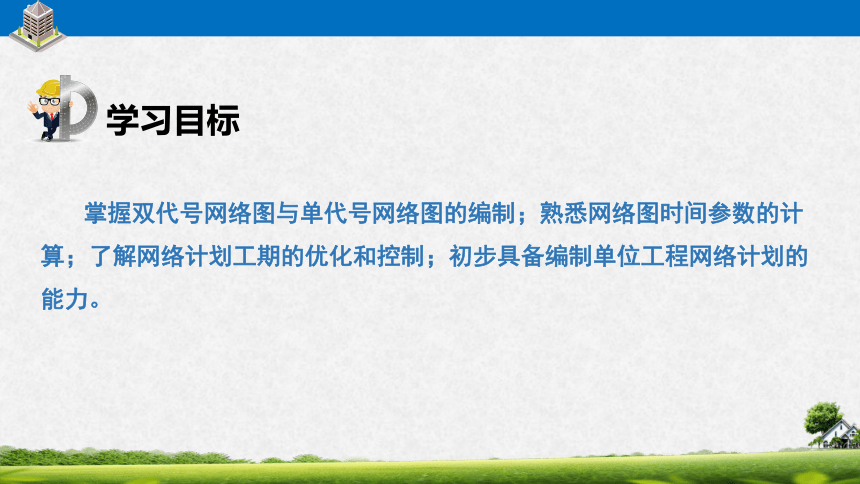

掌握双代号网络图与单代号网络图的编制；熟悉网络图时间参数的计算；了解网络计划工期的优化和控制；初步具备编制单位工程网络计划的能力。
学习目标
双代号时标网络计划
第三节

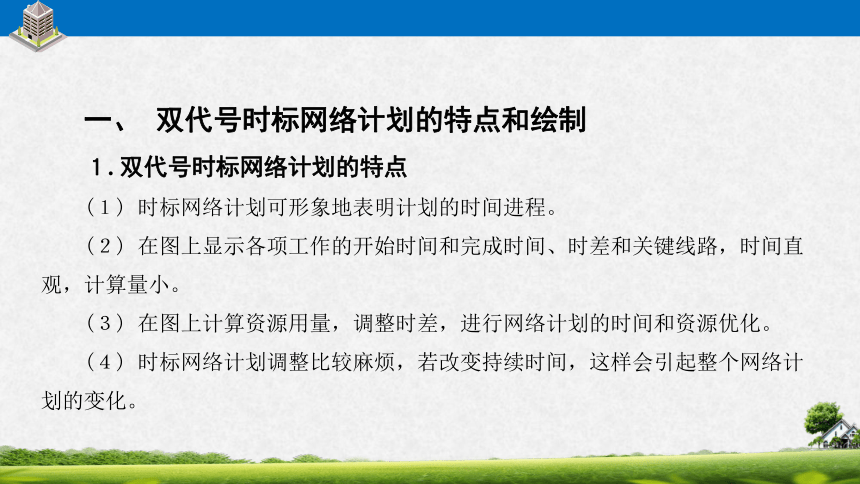

一、 双代号时标网络计划的特点和绘制
１. 双代号时标网络计划的特点
(１) 时标网络计划可形象地表明计划的时间进程。
(２) 在图上显示各项工作的开始时间和完成时间、时差和关键线路，时间直观，计算量小。
(３) 在图上计算资源用量，调整时差，进行网络计划的时间和资源优化。
(４) 时标网络计划调整比较麻烦，若改变持续时间，这样会引起整个网络计划的变化。

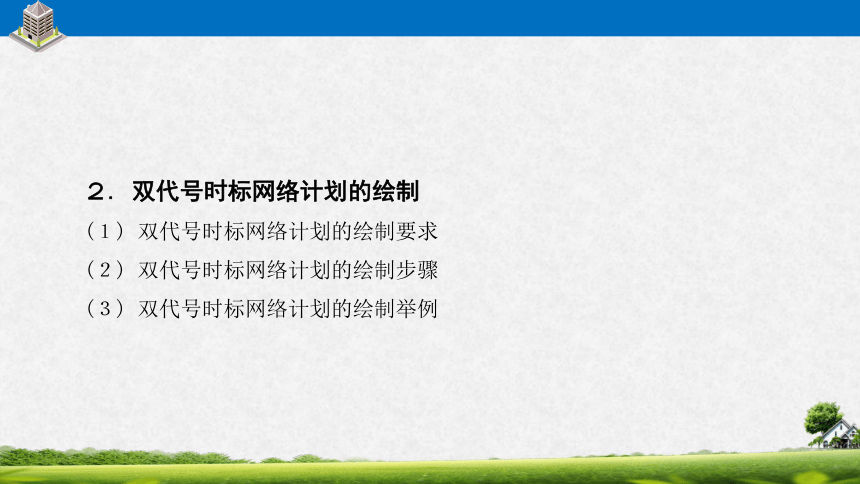

２. 双代号时标网络计划的绘制
(１) 双代号时标网络计划的绘制要求
(２) 双代号时标网络计划的绘制步骤
(３) 双代号时标网络计划的绘制举例

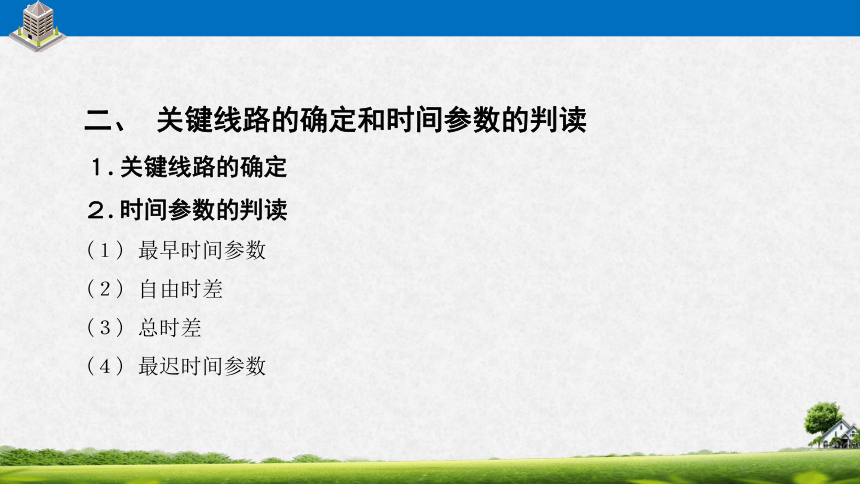

二、 关键线路的确定和时间参数的判读
１. 关键线路的确定
２. 时间参数的判读
(１) 最早时间参数
(２) 自由时差
(３) 总时差
(４) 最迟时间参数
单代号网络计划
第四节

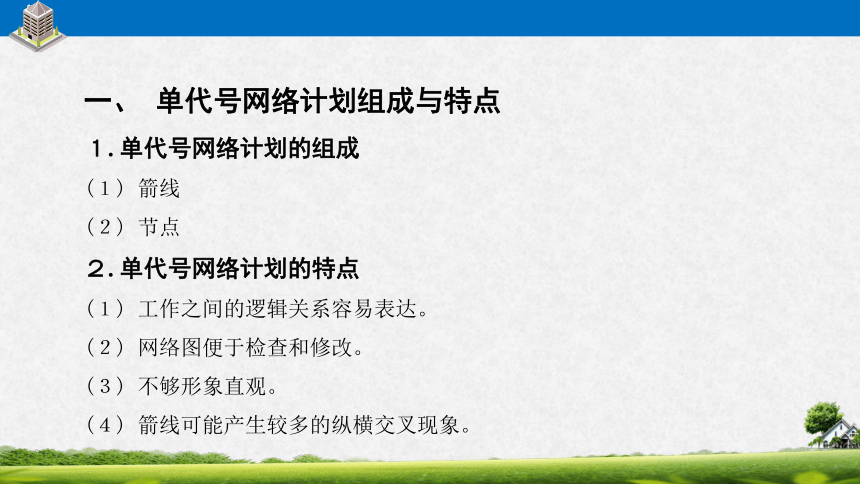

一、 单代号网络计划组成与特点
１. 单代号网络计划的组成
(１) 箭线
(２) 节点
２. 单代号网络计划的特点
(１) 工作之间的逻辑关系容易表达。
(２) 网络图便于检查和修改。
(３) 不够形象直观。
(４) 箭线可能产生较多的纵横交叉现象。

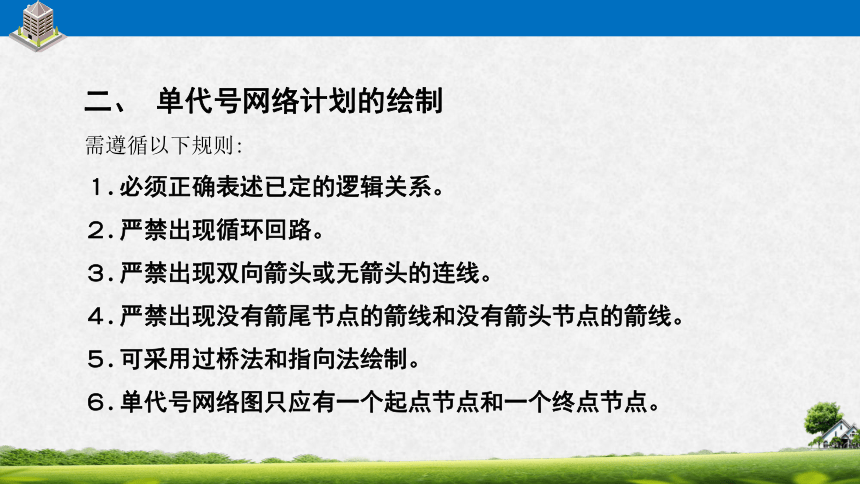

二、 单代号网络计划的绘制
需遵循以下规则:
１. 必须正确表述已定的逻辑关系。
２. 严禁出现循环回路。
３. 严禁出现双向箭头或无箭头的连线。
４. 严禁出现没有箭尾节点的箭线和没有箭头节点的箭线。
５. 可采用过桥法和指向法绘制。
６. 单代号网络图只应有一个起点节点和一个终点节点。
三、 单代号网络计划时间参数的计算
１. 工作最早开始时间的计算
２. 工作 i 的最早完成时间 EFi 的计算
３. 网络计划计算工期 Tc 的计算
四、 单代号搭接网络计划
１. 结束到开始
一般用符号 FTS 表示，如图所示。
结束到开始
２. 开始到开始
一般用符号 STS 表示，如图所示。
开始到开始
３. 开始到结束
一般用符号 STF 表示，如图所示。
开始到结束
４. 结束到结束
一般用符号 FTF 表示，如图所示。
５. 混合的连接关系
结束到结束
网络计划的优化与控制
第五节
一、 网络计划的优化
１. 工期优化
(１) 概念
(２) 压缩关键工作考虑的因素
(３) 压缩方法
２. 费用优化
费用优化步骤。
３. 资源优化
二、 网络进度计划的控制
１. 网络进度计划的检查
２. 网络进度计划的调整
(１) 分析影响施工进度的原因
(２) 网络计划的调整方法
网络计划的具体应用
第六节
一、 分部工程网络计划
１. 框架结构主体工程网络计划
其标准层网络计划可按施工段排列，如图所示。
框架结构主体工程标准层按施工段排列的网络计划
２. 砌体结构主体工程网络计划
其标准层网络计划可按施工过程排列，如图所示。
砌体结构主体工程标准层按施工过程排列的网络计划
３. 装饰装修工程的网络计划
具体的网络计划如图所示。
装饰装修工程网络进度计划
二、 单位工程网络计划
