(共25张PPT)
第一节　网络计划概述
第三节　双代号时标网络计划
第二节　双代号网络计划
第四节　单代号网络计划
第四章　建筑施工网络计划技术
第五节　网络计划的优化与控制
第六节　网络计划的具体应用

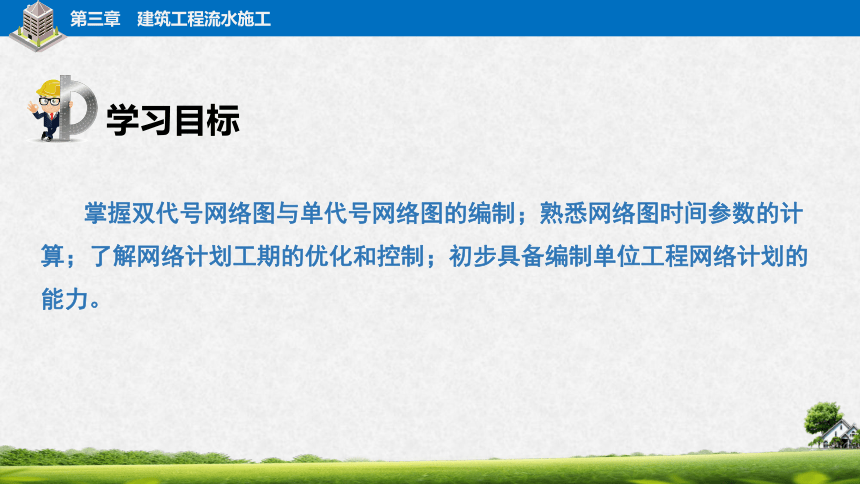

掌握双代号网络图与单代号网络图的编制；熟悉网络图时间参数的计算；了解网络计划工期的优化和控制；初步具备编制单位工程网络计划的能力。
学习目标
网络计划概述
第一节
一、 网络计划与横道图进度计划的特点分析
二、 网络计划的表达方法

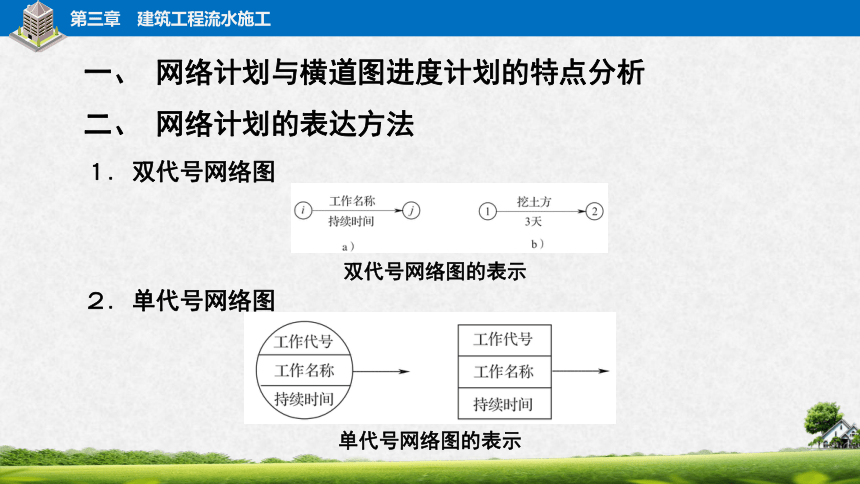

１. 双代号网络图
２. 单代号网络图
双代号网络图的表示
单代号网络图的表示

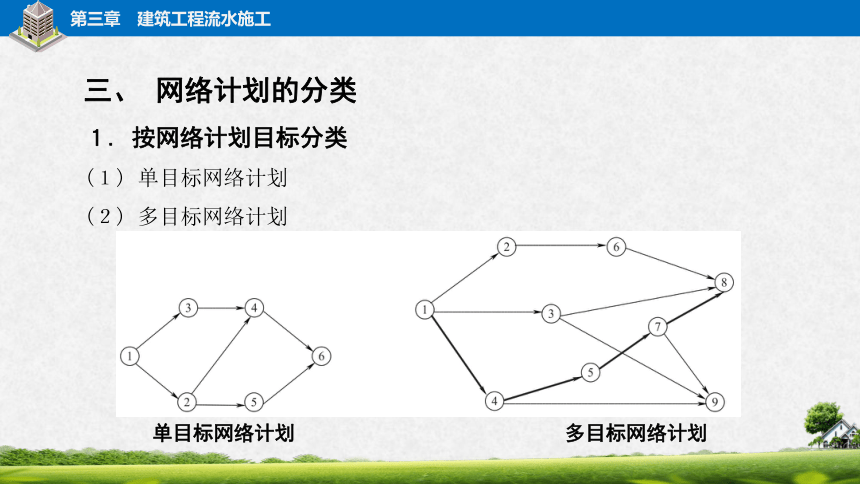

１. 按网络计划目标分类
(１) 单目标网络计划
(２) 多目标网络计划
三、 网络计划的分类
多目标网络计划
单目标网络计划

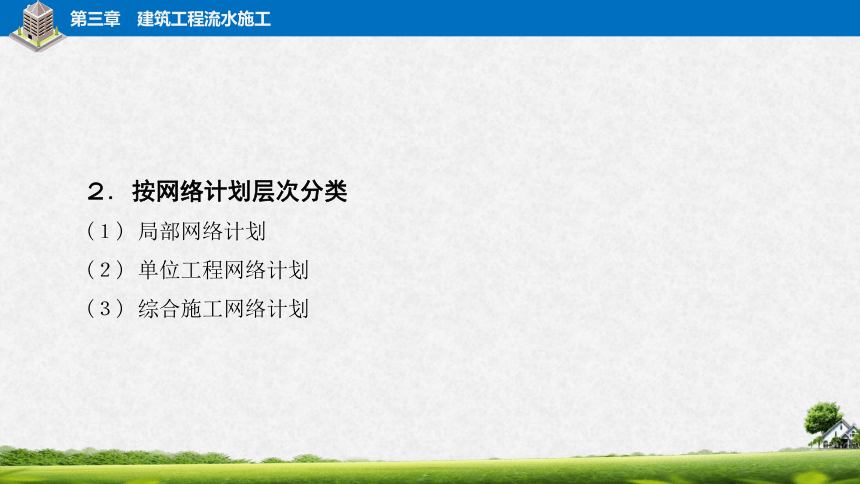

２. 按网络计划层次分类
(１) 局部网络计划
(２) 单位工程网络计划
(３) 综合施工网络计划
３. 按网络计划时间表达方式分类
(１) 非时标网络计划
非时标网络计划

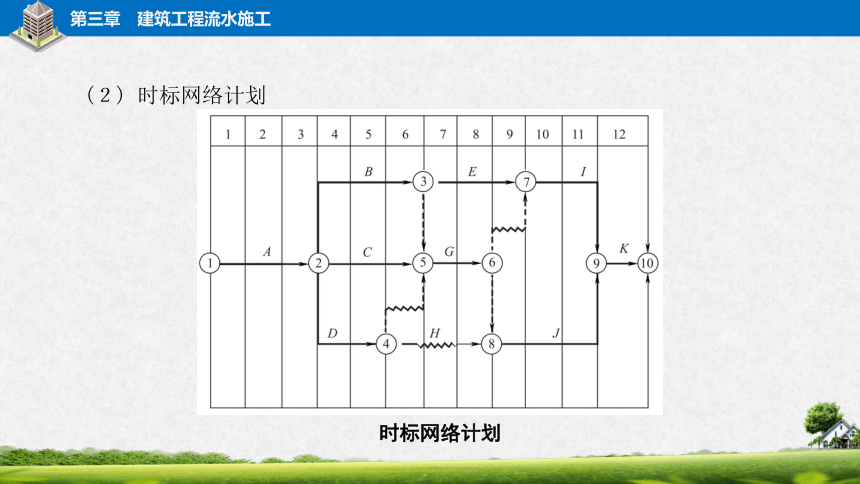

(２) 时标网络计划
时标网络计划
双代号网络计划
第二节
一、 双代号网络计划概述
１. 双代号网络计划的基本要素
(１) 箭线
(２) 节点
２. 紧前工作、 紧后工作、 平行工作
(１) 紧前工作
(２) 紧后工作
(３) 平行工作
紧前工作、 紧后工作
３. 内向箭线和外向箭线
４. 逻辑关系
(１) 工艺关系
(２) 组织关系
内向箭线和外向箭线
５. 虚工作及其应用
虚工作用虚箭线表示，如图所示。
(１) 联系作用
虚工作的表示
虚工作的联系作用
(２) 区分作用
虚工作的区分作用
ａ) 错误　ｂ) 和 ｃ) 正确　ｄ) 多余虚工作
(３) 断路作用
虚工作的断路作用
ａ) 多余联系的双代号网络图　ｂ) 横向断路法示意
６. 线路、 关键线路、 关键工作
(１) 线路
(２) 关键线路
(３) 关键工作
二、 双代号网络图的绘制
１. 双代号网络图的绘制规则
(１) 网络图常用逻辑关系表示方法见表。
网络图中工作逻辑关系表示方法
网络图中工作逻辑关系表示方法
网络图中工作逻辑关系表示方法
(２) 严禁出现循环回路，如图所示。
(３) 严禁出现双向箭头或无向箭头的连线，如图所示。
(４) 严禁出现没有箭头节点或没有箭尾节点的箭线，如图所示。
循环回路
双向箭头或无
向箭头的连线
没有箭头节点或没有箭尾节点的箭线
(５) 采用过桥法、断线法或指向法，如图所示。
过桥法、 断线法、 指向法
ａ) 过桥法　ｂ) 断线法　ｃ) 指向法
(６) 可采用母线法，如图所示。
母线法
(７) 严禁在箭线上引入或引出箭线，如图所示。
(８) 起始节点，如图所示。
箭线上引出箭线
起始节点
ａ) 多起点节点，多终点节点图　
ｂ) 一个起点节点，一个终点节点图
２. 双代号网络图的绘制方法
逻辑草稿法，其绘制步骤如下:
(１) 绘制没有紧前工作的工作，使其具有相同的箭尾节点，即起点节点。
(２) 依次绘制已绘出工作的紧后工作。
(３) 合并没有紧后工作的箭线，即为终点节点。
(４) 确认无误，按照节点编号规则进行节点编号。
三、 双代号网络计划时间参数的概念和计算
１. 双代号网络计划时间参数的概念
(１) 工作持续时间 Di － j
(２) 工作最早时间参数
(３) 工作最迟时间参数
(４) 时差
(５) 工期
２. 双代号网络计划时间参数的计算
(１) 工作计算法
(２) 图上计算法
(３) 关键工作和关键线路的确定
