建筑施工组织与管理
项目四 网络计划原理
任务四　双代号网络图
任务四　双代号网络图
　 　　

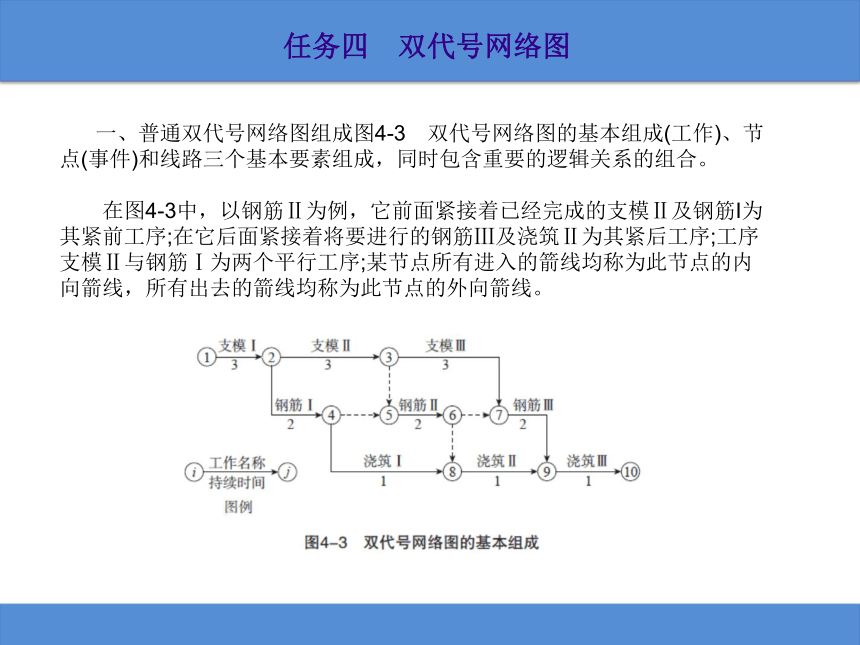

一、普通双代号网络图组成图4-3　双代号网络图的基本组成(工作)、节点(事件)和线路三个基本要素组成，同时包含重要的逻辑关系的组合。
　　
　　在图4-3中，以钢筋Ⅱ为例，它前面紧接着已经完成的支模Ⅱ及钢筋I为其紧前工序;在它后面紧接着将要进行的钢筋Ⅲ及浇筑Ⅱ为其紧后工序;工序支模Ⅱ与钢筋Ⅰ为两个平行工序;某节点所有进入的箭线均称为此节点的内向箭线，所有出去的箭线均称为此节点的外向箭线。
　
任务四　双代号网络图
　 　　

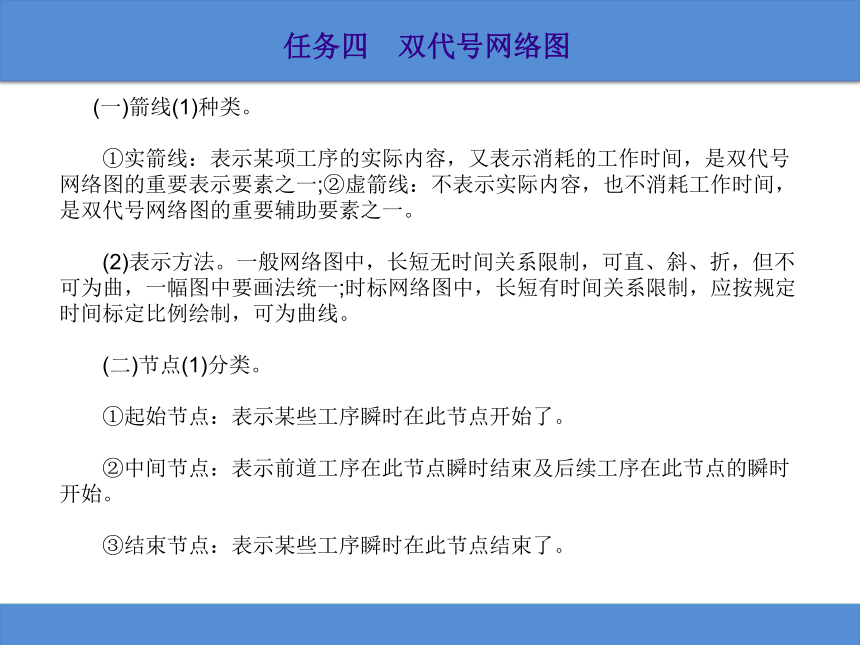

　 (一)箭线(1)种类。
　　
　　①实箭线：表示某项工序的实际内容，又表示消耗的工作时间，是双代号网络图的重要表示要素之一;②虚箭线：不表示实际内容，也不消耗工作时间，是双代号网络图的重要辅助要素之一。
　　
　　(2)表示方法。一般网络图中，长短无时间关系限制，可直、斜、折，但不可为曲，一幅图中要画法统一;时标网络图中，长短有时间关系限制，应按规定时间标定比例绘制，可为曲线。
　　
　　(二)节点(1)分类。
　　
　　①起始节点：表示某些工序瞬时在此节点开始了。
　　
　　②中间节点：表示前道工序在此节点瞬时结束及后续工序在此节点的瞬时开始。
　　
　　③结束节点：表示某些工序瞬时在此节点结束了。
　　
　　
任务四　双代号网络图
　 　　

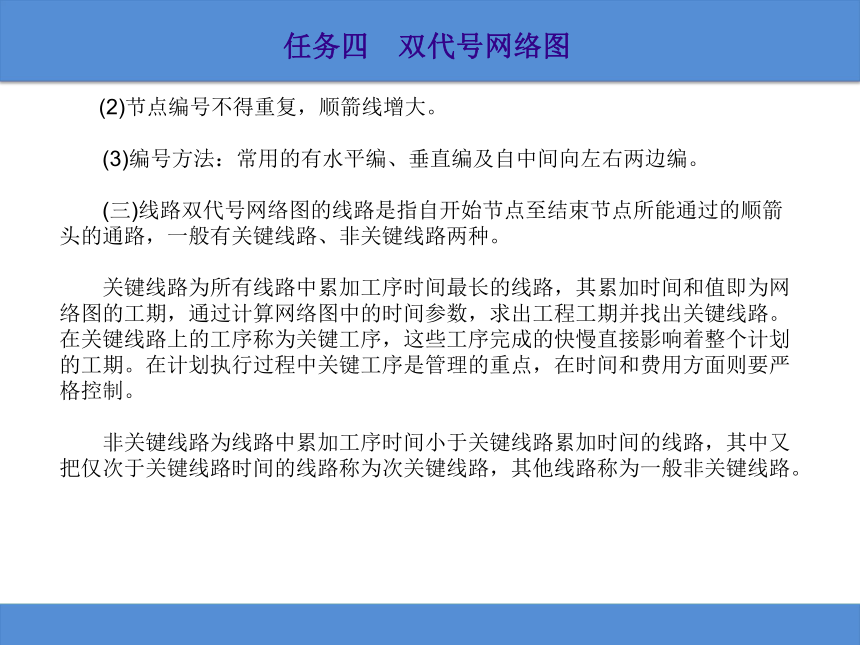

　 (2)节点编号不得重复，顺箭线增大。
　　
　　(3)编号方法：常用的有水平编、垂直编及自中间向左右两边编。
　　
　　(三)线路双代号网络图的线路是指自开始节点至结束节点所能通过的顺箭头的通路，一般有关键线路、非关键线路两种。
　　
　　关键线路为所有线路中累加工序时间最长的线路，其累加时间和值即为网络图的工期，通过计算网络图中的时间参数，求出工程工期并找出关键线路。在关键线路上的工序称为关键工序，这些工序完成的快慢直接影响着整个计划的工期。在计划执行过程中关键工序是管理的重点，在时间和费用方面则要严格控制。
　　
　　非关键线路为线路中累加工序时间小于关键线路累加时间的线路，其中又把仅次于关键线路时间的线路称为次关键线路，其他线路称为一般非关键线路。　　
　　
任务四　双代号网络图
　 　　

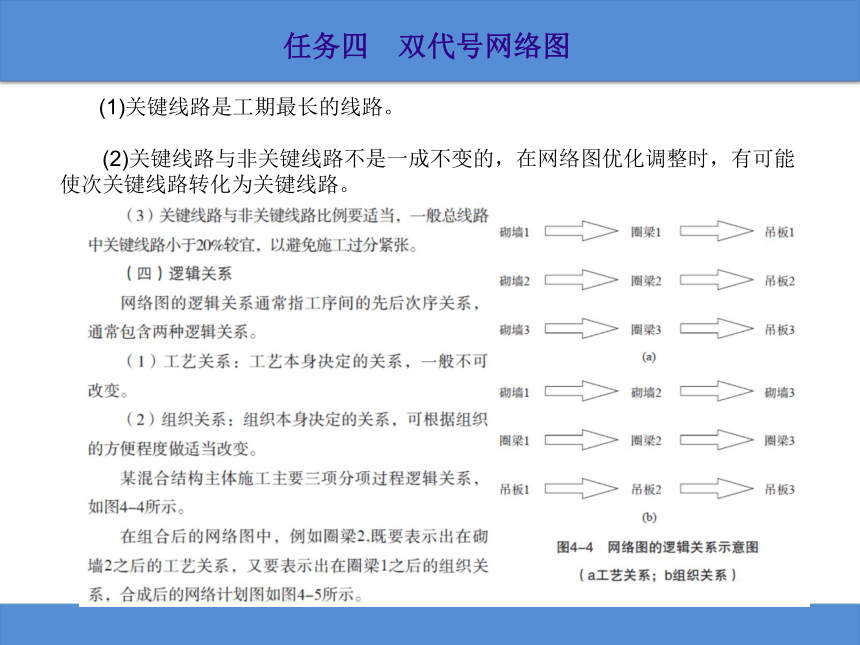

　 (1)关键线路是工期最长的线路。
　　
　　(2)关键线路与非关键线路不是一成不变的，在网络图优化调整时，有可能使次关键线路转化为关键线路。
任务四　双代号网络图
　 　　

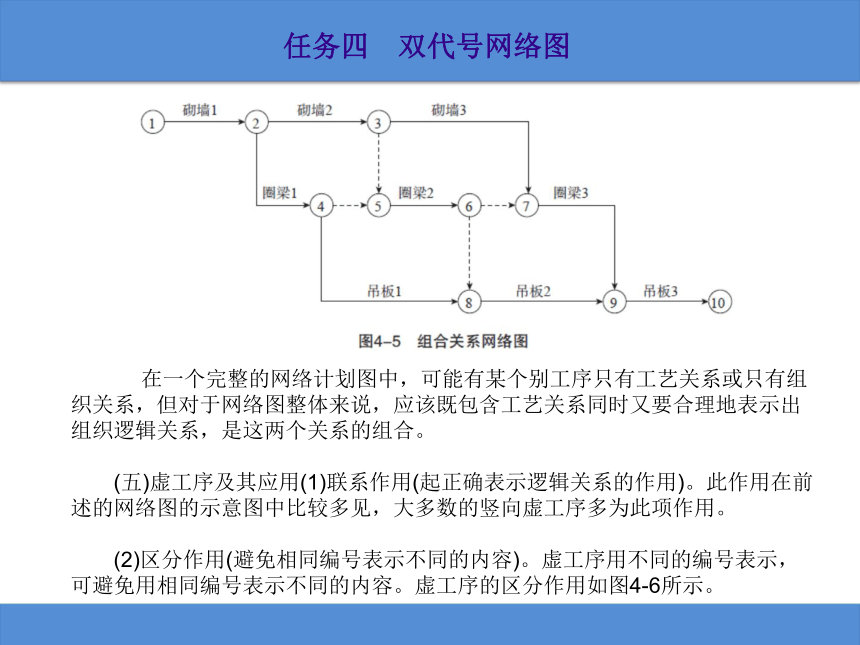

　　　在一个完整的网络计划图中，可能有某个别工序只有工艺关系或只有组织关系，但对于网络图整体来说，应该既包含工艺关系同时又要合理地表示出组织逻辑关系，是这两个关系的组合。
　　
　　(五)虚工序及其应用(1)联系作用(起正确表示逻辑关系的作用)。此作用在前述的网络图的示意图中比较多见，大多数的竖向虚工序多为此项作用。
　　
　　(2)区分作用(避免相同编号表示不同的内容)。虚工序用不同的编号表示，可避免用相同编号表示不同的内容。虚工序的区分作用如图4-6所示。
任务四　双代号网络图
　 　　

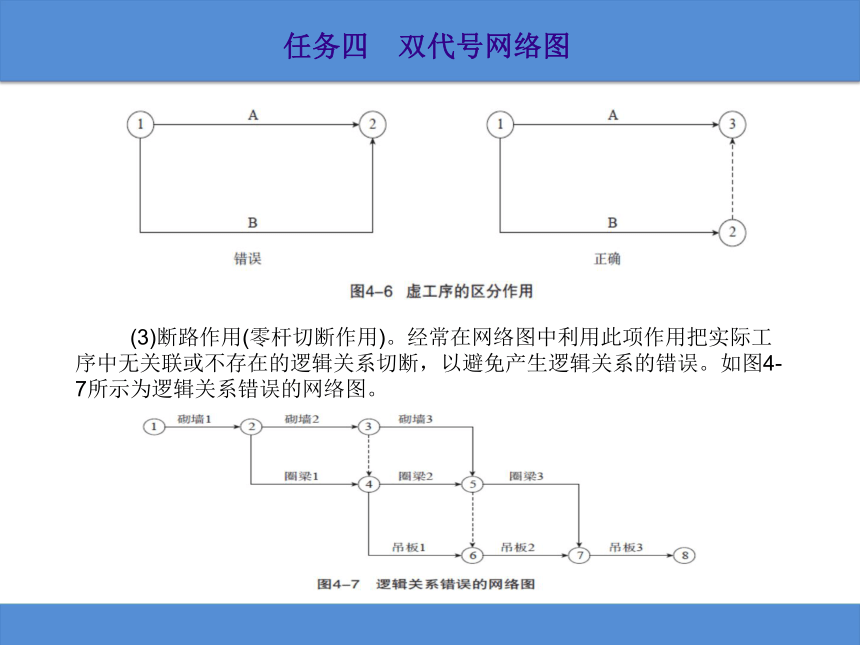

　　(3)断路作用(零杆切断作用)。经常在网络图中利用此项作用把实际工序中无关联或不存在的逻辑关系切断，以避免产生逻辑关系的错误。如图4-7所示为逻辑关系错误的网络图。
　　　
任务四　双代号网络图
　 　　

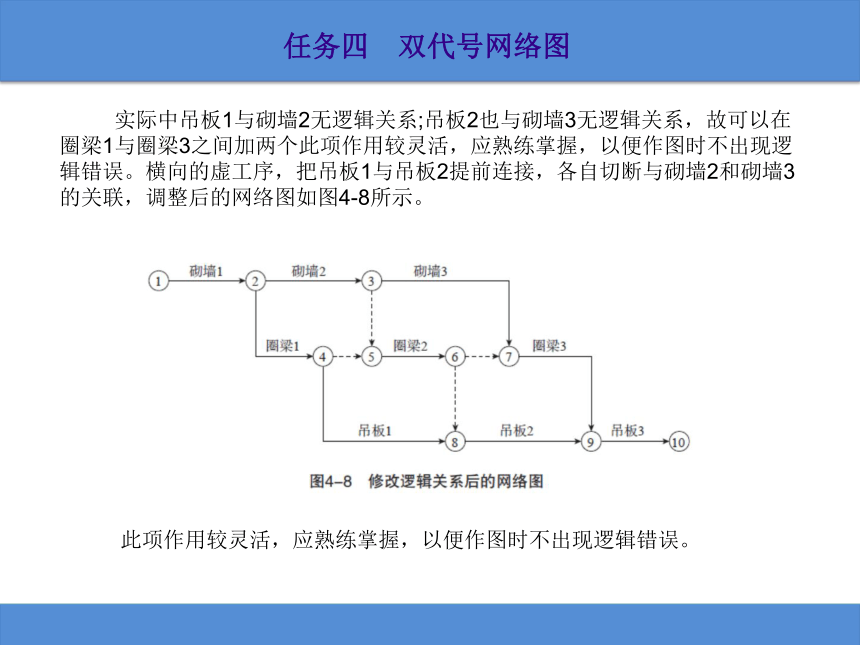

　　 实际中吊板1与砌墙2无逻辑关系;吊板2也与砌墙3无逻辑关系，故可以在圈梁1与圈梁3之间加两个此项作用较灵活，应熟练掌握，以便作图时不出现逻辑错误。横向的虚工序，把吊板1与吊板2提前连接，各自切断与砌墙2和砌墙3的关联，调整后的网络图如图4-8所示。　　
　　 此项作用较灵活，应熟练掌握，以便作图时不出现逻辑错误。

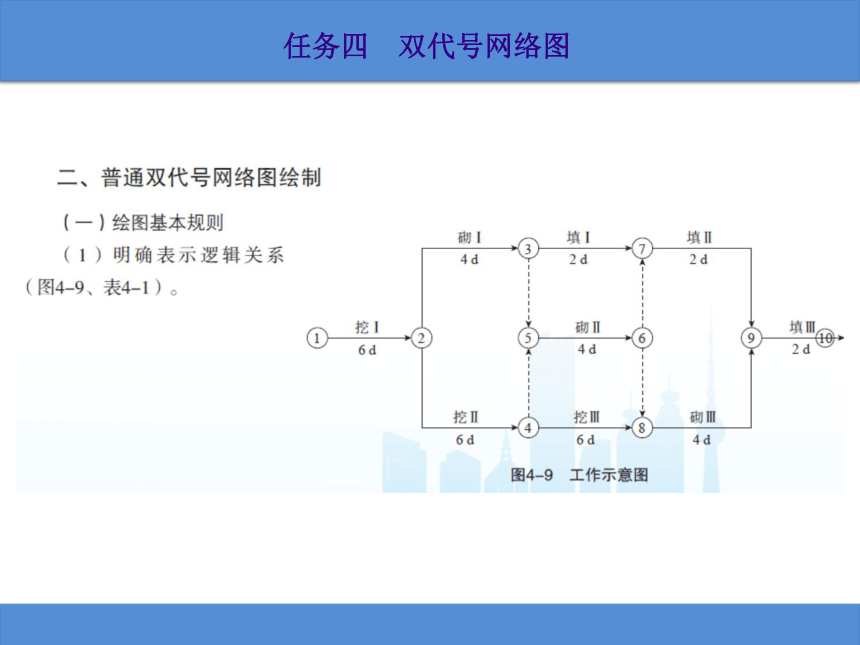

任务四　双代号网络图
　 　　
　　 　　

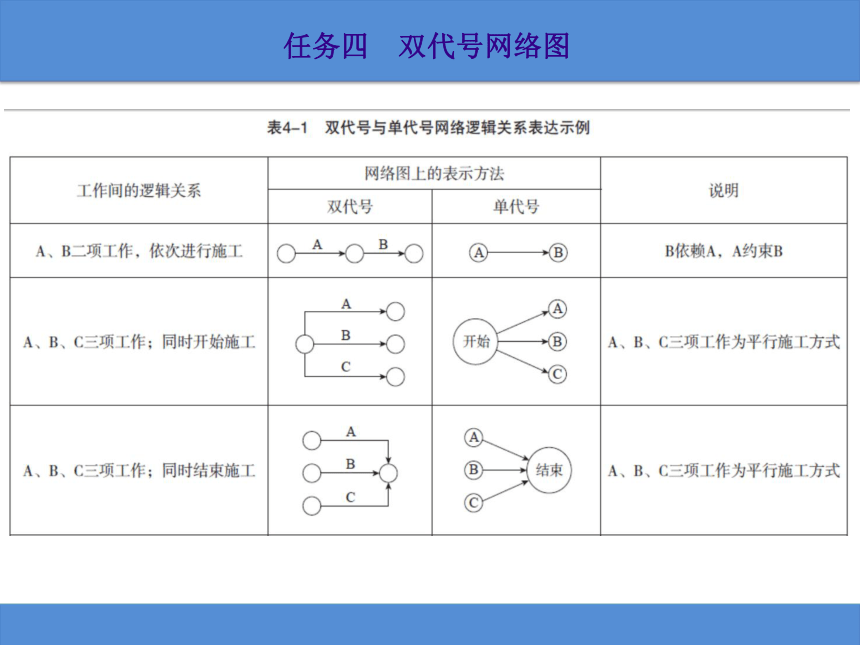

任务四　双代号网络图
　 　　
　　 　　

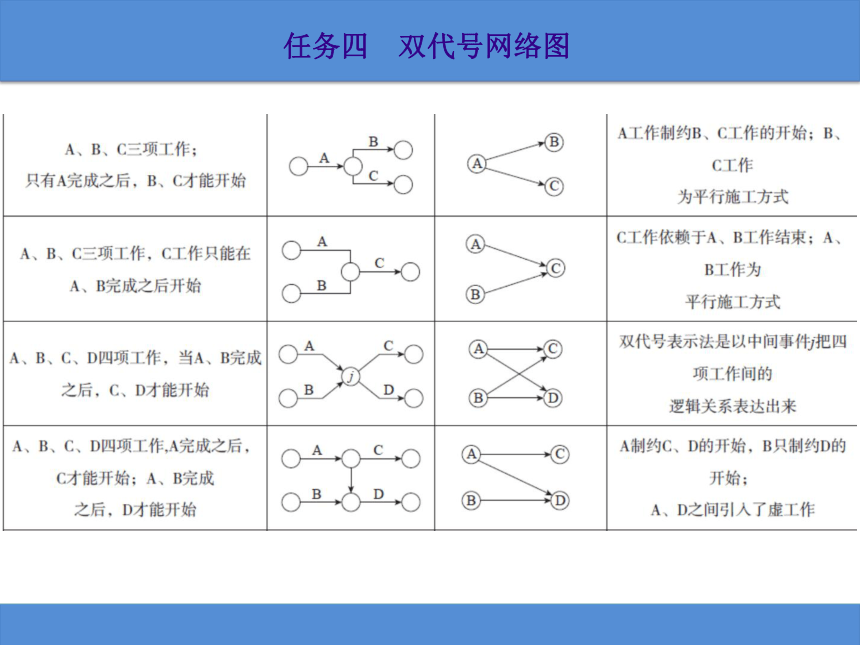

任务四　双代号网络图
　 　　
　　 　　

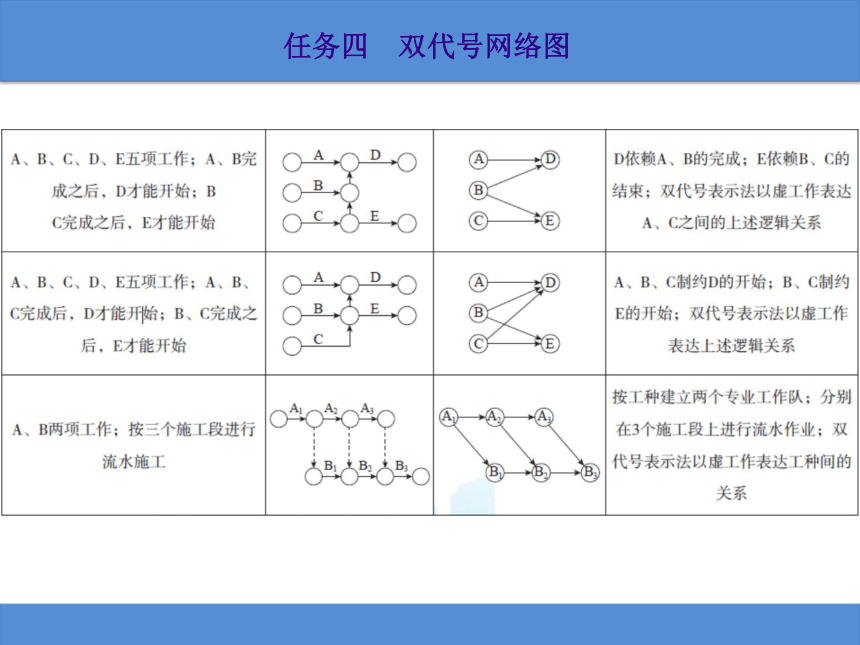

任务四　双代号网络图
　 　　
　　 　　
任务四　双代号网络图
　 　　
　　 　　
任务四　双代号网络图
　 　　
　　 　　
任务四　双代号网络图
　 　　
　　 　　
任务四　双代号网络图
　 　　
　 　(8)起始节点及结束节点是唯一的。
　　
　　(二)绘图基本方法(1)在保证网络逻辑关系正确的前提下，图面布局要合理、层次要清晰、重点要突出，尽量把关键工作和关键线路布置在中心位置，尽可能把密切相连的工作安排在一起。
　　
　　(2)密切相关的工作尽可能相邻布置，以减少箭线交叉;如无法避免箭线交叉，可采用暗桥法、断线法、指向法表示。
　　
　　(3)尽量采用水平箭线或折线箭线;关键工作及关键线路，可以粗箭线或双箭线表示。
　　
　　(4)正确使用网络图断路方法，将没有逻辑关系的有关工作用虚工作加以隔断。绘制网络图时必须符合三个条件：第一，符合施工顺序;第二，符合流水施工的要求;第三，符合网络逻辑关系。一般来说，施工顺序和施工组织上必须衔接的工作，绘图时不易产生错误，但是不发生逻辑关系的工作就容易产生错误。不发生逻辑关系的工作应采用虚箭线加以处理。用虚箭线在线路上隔断无逻辑关系的各项工作，也就是前面介绍的断路作用(零杆切断作用)。网络图逻辑断路如图4-15所示。　　
任务四　双代号网络图
　 　　
　 (5)为使图面清晰，要尽可能地减少不必要的虚工序。
　　
　　(6)正确选取网络图排列。为了使网络计划更形象而清楚地反映出建筑工程施工的特点，绘图时可根据不同的工程情况，不同的施工组织方法和使用要求，灵活排列，以简化层次，使各工作在工艺上及组织上逻辑关系准确而清楚，以便于技术人员掌握，便于对计划进行计算和调整。建筑施工进度网络图的排列方法主要有按工种排列法、按施工段排列法、按施工层排列法、混合排列法四种。
　　
　　①为了突出表示工种的连续作业，可以把同一工种工程排列在同一水平线上，这种排列方法称为“按工种排列法”，如图4-16所示。
任务四　双代号网络图
　 　　
　　　②为了突出表示工作面的连续或者工作队的连续，可以把在同一施工段上的不同工种工作排列在同一水平线上，这种排列方法称为“按施工段排列法”，如图4-17所示。
任务四　双代号网络图
　 　　
　　　　③在流水作业中，若干个不同工种工作沿着建筑物的楼层展开时，可以把同一楼层的各项工作在同一水平线上，这种排列方法称为“按施工层排列法”。按楼层排列实际上是“按施工段排列法”的一种特殊情况，常用于装饰工程，故单独又分出一种形式，如图4-18所示。　
任务四　双代号网络图
　 　　
　　　　④有时在绘制网络图时，并不是那么死板，水平排列及竖向排列是比较灵活的，采取混合排列的形式，即“混合排列法”，如图4-19所示。　　
任务四　双代号网络图
另外，还有按单位工程排列的网络计划，按栋号排列的网络计划，按施工部位排列的网络计划。原理同前面的几种排列法一样，将一个单位工程中的各分部工程，一个栋号内的各单位工程或一个部位的各项工作排列在同一水平线上。在此不再一一赘述。
　　
　　(7)当网络图的工作数目很多时，可将其分解为几块来绘制;各块之间的分界点要设在箭线和事件最少的部位，分界点事件的编号要相同，并且画成双层圆圈，即前一块的最后一个节点编号与后一块的开始节点编号相同。对于较复杂的工程，把整个施工过程分为几个分部工程，把整个网络计划分为若干个小块来编制，便于使用。单位工程施工网络图的分界点通常设在分部工程分界处。
　　　　 　　
任务四　双代号网络图
　　　　 　　
任务四　双代号网络图
　　　　 　　
任务四　双代号网络图
　　　　 　　
任务四　双代号网络图
　　(三)双代号网络计划时间参数计算下面主要介绍时间参数的计算。
　　
　　在实现整个工程任务过程中，包括人、事、物的运动状态，这种运动状态都是通过转化为时间函数来反映的。反映人、事、物运动状态的时间参数包括：各项工作的作业时间、开工与完工的时间、工作之间的衔接时间、完成任务的机动时间及工程范围和总工期等。
　　
　　常见的双代号网络图的时间参数有六个：最早可能开始时间(ES)、最早可能结束时间(EF)、最迟必须开始时间(LS)、最迟必须结束时间(LF)、工序时差(也称总时差，TF)、自由时差(FF)。
　　
　　常用的计算方法有分析计算法、图上计算法、表上计算法、计算机计算法等。下面主要介绍前三种方法。
　　
　　1.分析计算法【例4-2】如图4-21所示为某双代号网络图，采用分析计算法计算时间参数。
　　　　 　　
任务四　双代号网络图
　
　　　　 　　
任务四　双代号网络图
　
　　　　 　　
任务四　双代号网络图
　
　　　　 　　
任务四　双代号网络图
　
　　　　 　　
任务四　双代号网络图
　
　　　　 　　
任务四　双代号网络图
　
　　　　 　　
任务四　双代号网络图
　
　　　　 　　
任务四　双代号网络图
　
　　　　 　　
任务四　双代号网络图
　【例4-4】以图4-26为例，采用图上计算法计算时间参数（节点时间参数计算从略）。
　　　　 　　
任务四　双代号网络图
　 　　通过以上分析可以看出，所计算的工序中有一类工序具有两个开始时间及两个结束时间相等，两个时差均为零的工序，这样的工序即为关键工序，由关键工序连成的线路为关键线路，并在图中用粗线标出。
　　
　　关键线路的确定方法有：(1)分析线路进行确定。
　　
　　(2)破圈法。此种方法较为简单、快捷，且不必计算时间参数，因关键线路走最长的线路，故自开始节点逐次找多箭线进入的节点，逢圈保留最长线路，直至结束节点，最终从开始节点到结束节点能形成通路的即为关键线路，工作时间的累加值即为工期。
　　
　　(3)通过计算时间参数进行确定。
　　　　 　　
任务四　双代号网络图
　 　　
3.表上计算法一些报审计划或设计说明书中经常以表格形式表示一些相关内容，这样根据前面的计算原理总结出了一种表上计算法的形式。
　　
　　【例4-7】以图4-22为例，采用表上计算法计算时间参数，见表4-3。　　
任务四　双代号网络图
　 　　
　
