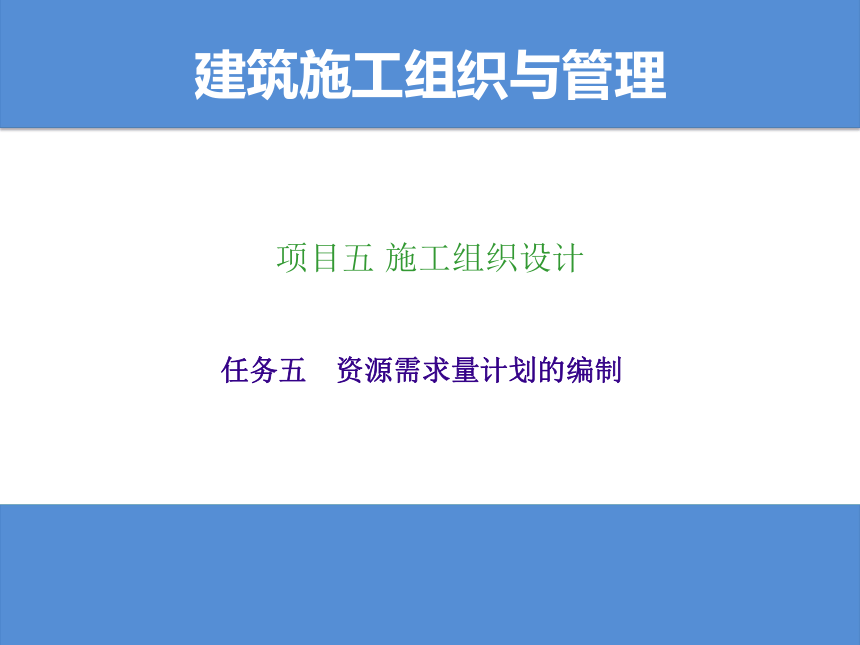

建筑施工组织与管理
项目五 施工组织设计
任务五　资源需求量计划的编制
任务五　资源需求量计划的编制
　　
　　
　 　 　　编制资源需求量计划时应首先根据工程量査相应定额，便可得到各分部分项工程的资源需求总量，其次再根据进度计划表中分部分项工程的持续时间，得到某分部分项工程在某段时间内的资源需求平均数;最后将进度计划表纵坐标方向上各分部分项工程的资源需要量按类别叠加在一起并连成一条曲线，即为某种资源的动态曲线图和计划表。
　　
　　一、劳动力需要量计划劳动力需要量计划主要作为安排劳动力，调配和衡量劳动力消耗指标，安排生活及福利设施等的依据。
　　
　　劳动力需要量是根据工程的工程量和规定使用的劳动定额及要求的工期计算完成工程所需要的劳动力。在计算过程中要考虑日历天中扣除节假日和大雨、雪天对施工的影响系数，另外还要考虑施工方法，是人力施工，还是半机械施工及机械化施工。因为施工方法不同，所需劳动力的数量也不同。
任务五　资源需求量计划的编制
　　
　　

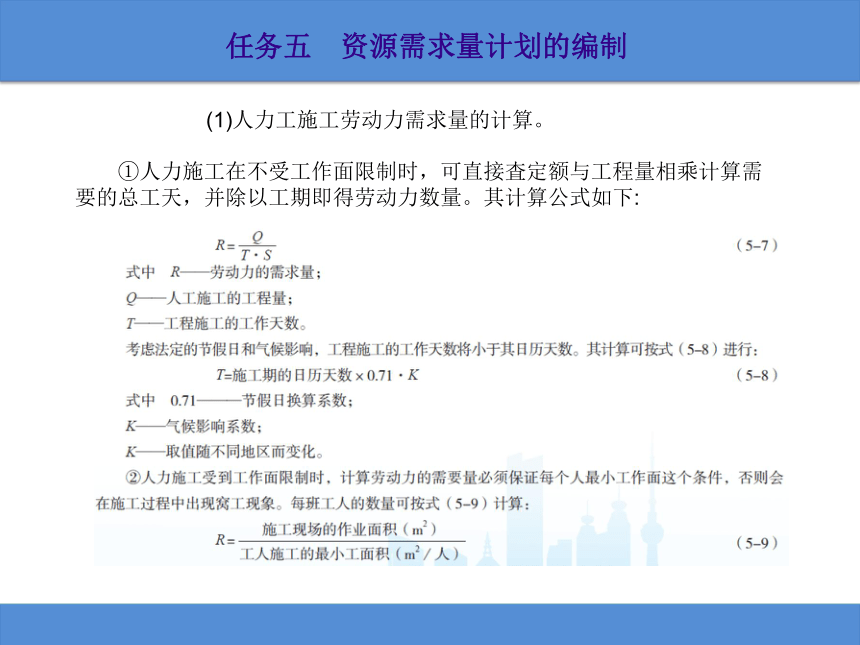

　 　 　 　　(1)人力工施工劳动力需求量的计算。
　　
　　①人力施工在不受工作面限制时，可直接査定额与工程量相乘计算需要的总工天，并除以工期即得劳动力数量。其计算公式如下:
任务五　资源需求量计划的编制
　　
　　

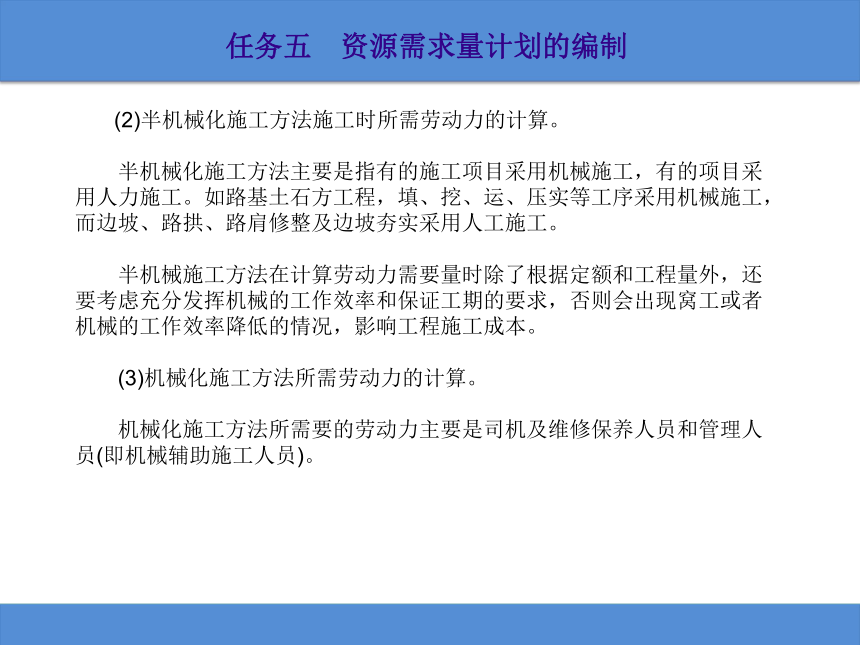

　 (2)半机械化施工方法施工时所需劳动力的计算。
　　
　　半机械化施工方法主要是指有的施工项目采用机械施工，有的项目采用人力施工。如路基土石方工程，填、挖、运、压实等工序采用机械施工，而边坡、路拱、路肩修整及边坡夯实采用人工施工。
　　
　　半机械施工方法在计算劳动力需要量时除了根据定额和工程量外，还要考虑充分发挥机械的工作效率和保证工期的要求，否则会出现窝工或者机械的工作效率降低的情况，影响工程施工成本。
　　
　　(3)机械化施工方法所需劳动力的计算。
　　
　　机械化施工方法所需要的劳动力主要是司机及维修保养人员和管理人员(即机械辅助施工人员)。
任务五　资源需求量计划的编制
　　
　　

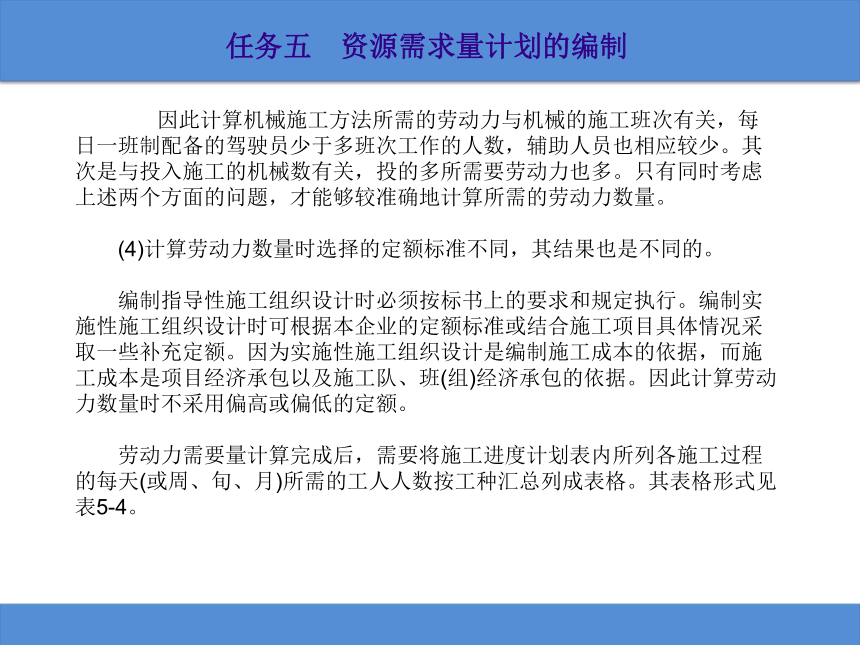

　 　　因此计算机械施工方法所需的劳动力与机械的施工班次有关，每日一班制配备的驾驶员少于多班次工作的人数，辅助人员也相应较少。其次是与投入施工的机械数有关，投的多所需要劳动力也多。只有同时考虑上述两个方面的问题，才能够较准确地计算所需的劳动力数量。
　　
　　(4)计算劳动力数量时选择的定额标准不同，其结果也是不同的。
　　
　　编制指导性施工组织设计时必须按标书上的要求和规定执行。编制实施性施工组织设计时可根据本企业的定额标准或结合施工项目具体情况采取一些补充定额。因为实施性施工组织设计是编制施工成本的依据，而施工成本是项目经济承包以及施工队、班(组)经济承包的依据。因此计算劳动力数量时不采用偏高或偏低的定额。
　　

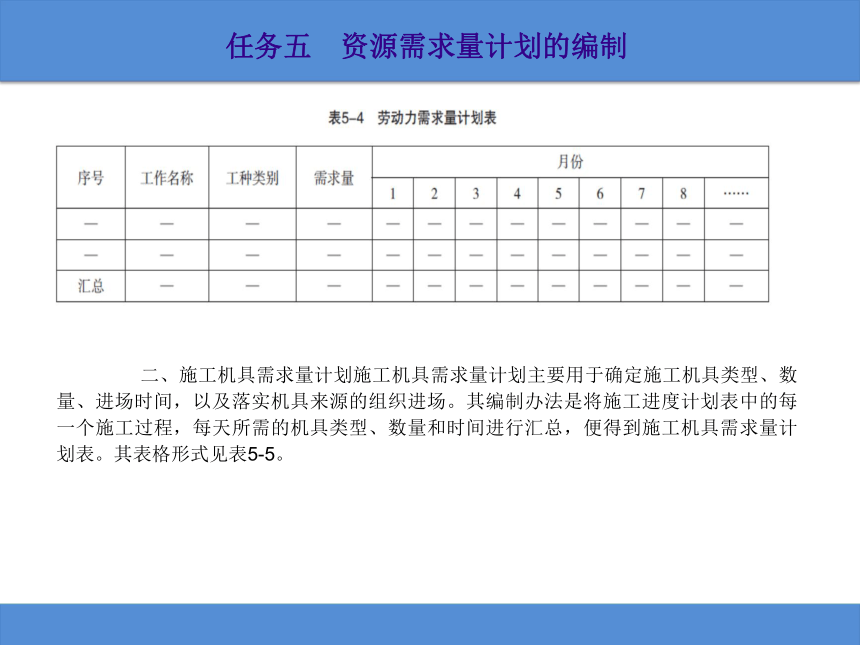

　　劳动力需要量计算完成后，需要将施工进度计划表内所列各施工过程的每天(或周、旬、月)所需的工人人数按工种汇总列成表格。其表格形式见表5-4。
任务五　资源需求量计划的编制

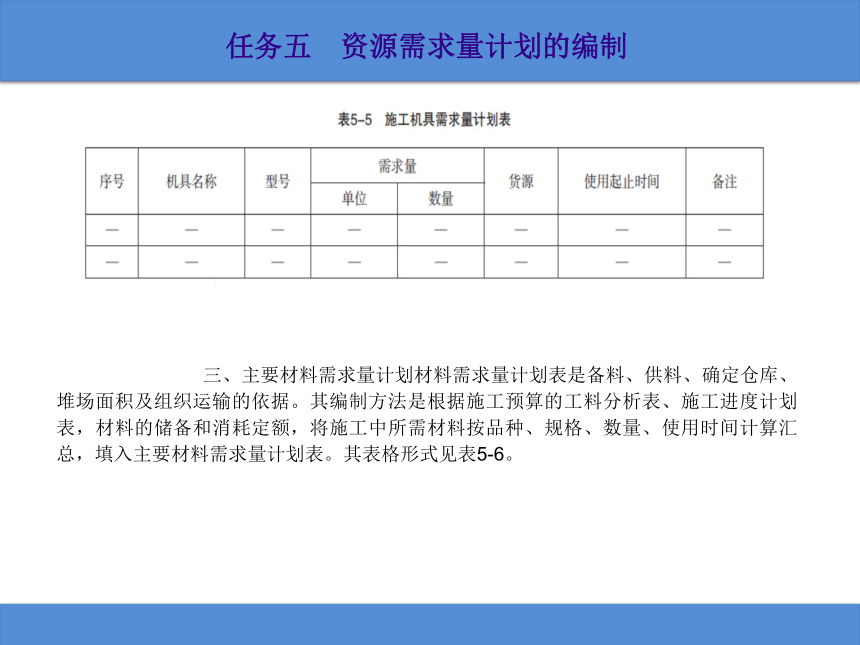

　　　二、施工机具需求量计划施工机具需求量计划主要用于确定施工机具类型、数量、进场时间，以及落实机具来源的组织进场。其编制办法是将施工进度计划表中的每一个施工过程，每天所需的机具类型、数量和时间进行汇总，便得到施工机具需求量计划表。其表格形式见表5-5。　
　　
　 　
任务五　资源需求量计划的编制

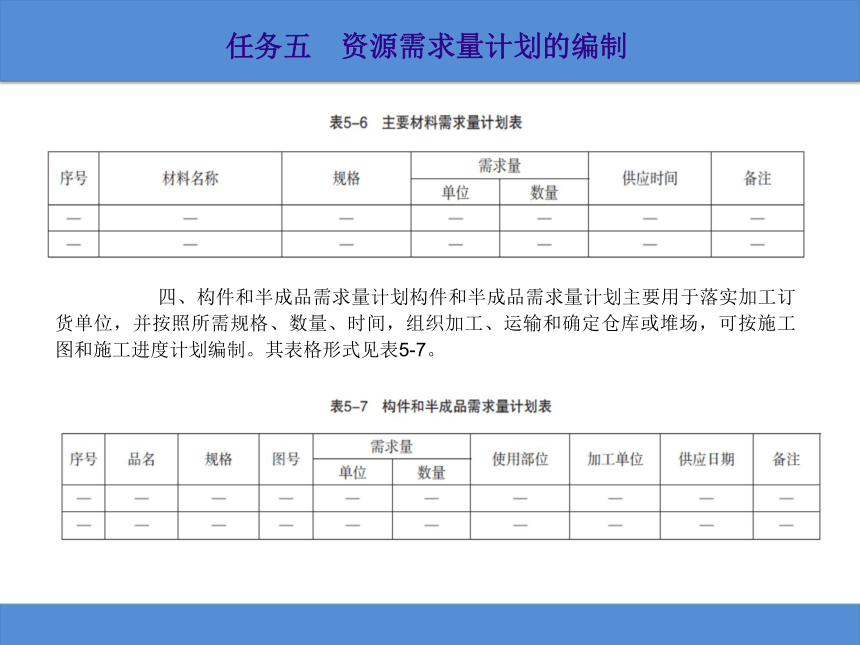

　　　 　　　三、主要材料需求量计划材料需求量计划表是备料、供料、确定仓库、堆场面积及组织运输的依据。其编制方法是根据施工预算的工料分析表、施工进度计划表，材料的储备和消耗定额，将施工中所需材料按品种、规格、数量、使用时间计算汇总，填入主要材料需求量计划表。其表格形式见表5-6。　
　 　
任务五　资源需求量计划的编制
　　　　四、构件和半成品需求量计划构件和半成品需求量计划主要用于落实加工订货单位，并按照所需规格、数量、时间，组织加工、运输和确定仓库或堆场，可按施工图和施工进度计划编制。其表格形式见表5-7。　 　　　
　 　

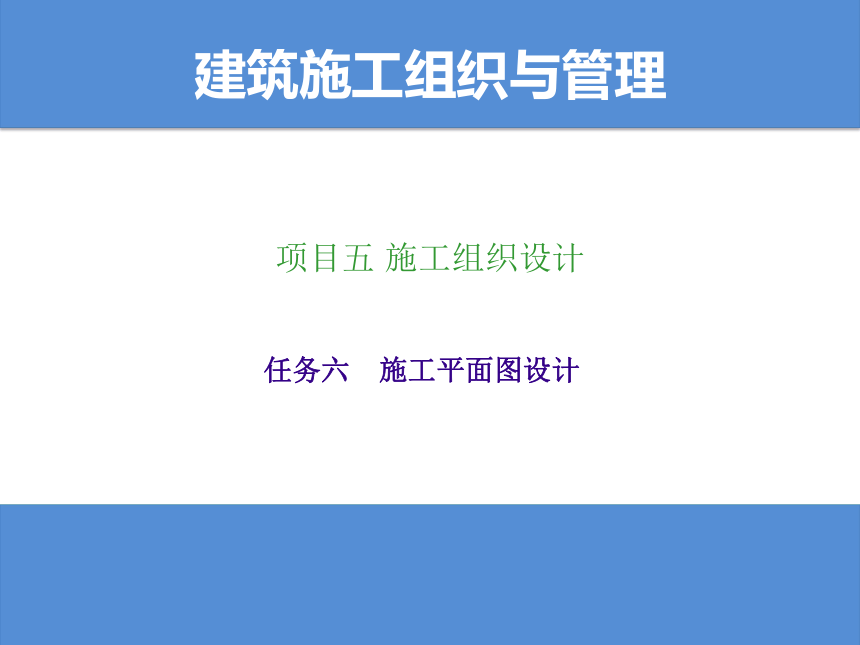

建筑施工组织与管理
项目五 施工组织设计
任务六　施工平面图设计
任务六　施工平面图设计
　　　　
　施工现场和场地布置是施工组织设计的基本内容之一，它需要考虑的问题很多、很广泛，也很具体。它是一项实践性、综合性很强的工作，只有充分掌握了现场的地形、地物、熟悉了现场的周围环境和其他有关条件，并对本工程情况有了一个清楚与正确的认识之后，才能做到统筹规划，合理布局。
　　
　　一、施工平面图的分类施工平面图按其作用可分为两类：(1)施工总平面图。施工总平面图是以整个工程项目或一个合同段为对象的平面布置，主要反映整个工程平面的地形情况、料场位置、运输路线、生活设施等的位置和相互关系。
　　
　　(2)单位工程或分部、分项工程的施工平面图。指以单位工程或分部、分项工程为对象而设计的平面组织形式。如某合同段的独立大桥施工平面图、附属加工厂施工平面图、基础工程施工平面图以及主梁预制、存放和吊装的施工平面图等。对于分部、分项工程的施工平面图，适当根据各施工阶段现场情况的变化，分别绘制不同施工阶段的施工平面图。
　　
　　二、施工平面图布置的原则(1)应尽量不占、少占或缓占农田，充分利用山地、荒地，重复使用空地，在弃土、清理场地时，有条件的应结合施工造田、复田。 　
任务六　施工平面图设计
　　　　
　 　(2)尽量降低运输费用，保证运输方便、减少和避免二次搬运。为了缩短运输距离，各种物资按需要分批进场，弃土场、取土场尽量靠近作业地点布置。
　　
　　(3)尽量降低临时建筑费用，充分利用原有房屋、管线、道路和可缓拆或暂不拆除的前期临时建筑，为施工服务。
　　
　　(4)以主体工程为核心，布置其他设施，要有利生产、方便生活，临时设施建筑不应影响主体工程施工进展，工人在工地上往返时间短，居住区和施工区要近，居住区应水源充足且清洁。
　　
　　(5)遵循技术要求，符合劳动保护和防火要求。如人员与其他设施与爆破点的直线距离不得小于规定的飞块、飞石的安全距离等。
　　
　　(6)施工指挥中心应布置在适中位置，既要靠近主体工程，便于指挥;又要靠近交通枢纽，方便内外交通联系。
任务六　施工平面图设计
　　　　
　 施工现场平面布置的情况应以场地平面布置图表示出来。在施工平面布置图内应表示出拟建建筑物的平面位置，场地内需要修建的各项临时工程和露天料场、作业场的平面位置和占地面积，以及场地内各种运输线路，包括由场外运送材料至工地的进出口线路。
　　
　　三、施工平面图设计的内容施工平面图是根据施工方案、施工进度要求及资源进场存放量进行设计的。其内容的多少与施工期限长短、工程量大小、地形地貌的复杂程度有关。一般应包括以下主要内容：(1)标定购地界内及附近已有的和拟建的地上、地下建筑物及其他地面附着物、农田、果园、树林、地下洞穴、坟墓等的位置及主要尺寸。
　　
　　(2)标出需要拆迁的建筑物，永久或临时占用的农田、果园、树林。
　　
　　(3)标出新建线路中线的位置以及里程、桥涵、隧道等结构物的位置及里程。
　　
　　(4)标出取土和弃土场位置。当取土和弃土场离施工现场很远在平面布置上无法标注时，可用箭头指向取土或弃土场方向并加以说明。
任务六　施工平面图设计
　　　　
　 (5)标出划分的施工区段。当一个施工区段有两个以上施工单位时，要标出其各自的施工范围。
　　
　　(6)标出既有公路、铁路线路方向和位置里程及与施工项目的关系，因施工需要临时改移公路的位置。
　　
　　(7)标出既有高压线位置、水源位置(既有的水井)、既有的河流位置及河道改移位置。
　　
　　(8)临时设施的布置①各种运输道路及临时便桥、过渡工程设施的位置。
　　
　　②临时生活房屋位置。如管理人员、施工人员的宿舍，管理办公用房，食堂、浴池、文化服务房。
　　
　　③各种加工房屋位置：a.钢筋加工棚;b.混凝土成品预制厂;c.混凝土拌和楼、站。
　　
　　④各种材料、半成品、成品等仓库或堆栈位置。
任务六　施工平面图设计
　　　　
　 　⑤大堆料的堆放地点及机械设备的设置地点位置。如砂、石料堆放处等。
　　
　　⑥临时供电线(变电站)、供水、蒸汽、压缩空气站及其管线和临时通信线路等。
　　
　　⑦其他生产房屋、木工棚、钢筋棚、机具修理棚、车库、油库、炸药库等。
　　
　　⑧现场安全及防火设施等。
　　
　　⑨施工场地排水系统位置。
　　
　　四、临时设施的规划和布置(一)材料加工及机械修配场地的规划和布置施工单位为满足本身的需要，应设置采石场、采砂场、混凝土构件预制场、金属加工厂、机械修配厂等。
任务六　施工平面图设计
　　　　
　 对于预制场，一般宜设在工地，以减少构件的运输。对于砂石材料开采场，宜设在材料产地。如有两个或以上的产地可供选择时，选择的条件首先是材料品质要符合设计要求，其次是运输距离要近，最后是开采的难易程度、成材率的高低。要加以综合考虑，做出综合经济分析。对于材料加工场地，则一般宜设在原材料产地较为有利。
　　
　　(二)工地临时房屋的规划与布置工地临时房屋主要包括施工人员居住用房、办公用房、食堂和其他生活福利设施用房，以及实验室、动力站、工作棚和仓库等。这些临时房屋应建在施工期间不被占用、不被水淹、不被坍塌方影响的安全地带。现场办公用房应建在靠近工地，且受施工噪声影响小的地方;工人宿舍、文化生活用房，应避免设在低洼潮湿、有烟尘和有害健康的地方;此外，房屋之间还应按消防规定相互隔离，并配备灭火器。
　　
　　减少临时房屋费用，是施工组织设计的目标之一。应做周密的计划安排，并应采取以下各项措施：(1)提高机械化施工程度，减少劳动力需要量;合理安排施工，使施工期间的劳动力需要量均匀分布，避免在某一短时期工人人数出现突出的高峰，这样可以减少临时房屋的需要量。
任务六　施工平面图设计
　　　　
　 (2)尽量利用居住在工地附近的劳动力，可以省去这部分人的住房。
　　
　　(3)尽量利用当地可以租用的房屋。
　　
　　(4)如设计中需要修建将来管、养道路的房屋，应尽可能提前修建，以便施工期间可以利用。
　　
　　(5)房屋构造应简单，并尽量利用当地材料。
　　
　　(6)广泛采用能多次利用的装配式临时房屋。
　　
　　(三)工地仓库及料场布置工地储存材料的设施，一般有露天料场、简易料棚和临时仓库等。易受大气侵蚀的材料，如水泥、铁件、工具、机械配件及容易散失的材料等，宜储存在临时仓库中;钢材、木材等宜设置简易料棚堆放;砂、石、石灰等一般是在露天料场中堆放。
任务六　施工平面图设计
　　　　
　　仓库、料棚、料场的设置位置，必须选择运输及进出料都方便，而且尽量靠近用料最集中、地形较平坦的地点。设计临时仓库、料棚时，应根据储存材料的特点，进料、出料的便利，以及合理的储备定额，来计算需要的面积。面积过大会增加临时工程费用，过小可能满足不了储备需要及增加管理费用。
　　
　　材料必须有适当的储备量，以保证施工能不间断地进行。但过多的储备要多建仓库和积压流动资金，而且像水泥这类材料，储存过久会导致受潮结块及标号降低，从而影响工程质量所以，应正确确定适当的储备量。
(四)施工场内运输的规划在工地范围内，从仓库、料场或预制场等地到施工点的料具、物资搬运，称为场内运输。场内运输方式应根据工地的地形、地貌，材料在场内的运距、运量，以及周围道路和环境等因素选择。如果材料供应运输与施工进度能密切配合，做到场外运输与场内运输一次完成，即由场外运来的材料直接运至施工使用地点;或场内外运输紧密衔接，材料运到场内后不存入仓库、料场，而由场内运输工具转运至使用地点，这是最经济的运输组织方法。这样可节省工地仓库、料场的面积，减少工地装卸费用。但这种场内外运输紧密结合的组织方法在工程实践中是很难做到的。大量的场内运输工作是不可避免的。
任务六　施工平面图设计
　　　　
　　 当某些工程的用料数量较大，而运输路线又固定不变时，采用轨道运输是比较经济的。
　　
　　当用料地点比较分散，运输线路不固定，特别是运输线路中有上下坡及急转弯等情况时，可采用汽车运输。采用汽车运输时，道路应与材料加工厂、仓库的位置结合布置，并与场外道路衔接;应尽量利用永久性道路，提前修建永久路基和简易路面;必须修建临时道路时，要把仓库、施工点贯串起来，按货流量大小设计其规格，末端应有回车场，并避免与已有永久性铁路、公路交叉。
　　
　　一些零星的运输工作，不可能或不必要采用上述运输方法的，有时要利用手推车运输，即使在机械化程度很高的工地，这种简单的运输工具也有发挥作用之处。
　　
　　(五)工地供电的规划工地用电包括各种电动施工机械和设备的用电，以及室内外照明的用电。工程施工离不开用电，做好工地供电的组织计划，对保证施工的顺利进行有着密切的关系。
任务六　施工平面图设计
　　　　
　　 工地用电应尽可能利用当地的电力供应，从当地电站、变电站或高压电网取得电能。当地没有电源或电力供应不能满足施工需要的情况下，则要在工地设置临时发电站。最好选用两个来源不同的电站供电或配备小型临时发电装置，以免工作中偶然停电造成损失。同时，还要注意供电线路、电线截面、变电站的功率和数目等的配置，使它们可以互相调剂、不致因为线路发生局部故障而引起停电。
　　
　　用电安全是供电组织计划中必须考虑的问题。应符合有关用电安全规程的要求。临时变电站应设在工地入口处，避免高压线穿过工地;自备发电站应设在现场中心或主要用电区，考虑便于转移。供电线路不宜与其他管线同路或距离太近。
　　
　　(六)工地供水的规划工程施工离不开水，施工组织设计必须规划工地临时供水问题，确保工地用水和节省供水费用。
工地用水分生产用水和生活用水，均应符合水质要求;否则应设置处理设施进行过滤、净化等。工地供水设施包括水泵站、水塔或储水池以及输水管、线路等。布置施工场地时，应尽量使得用水工作地点互相靠近，并接近水源，以减少管道长度和水的损失。
任务六　施工平面图设计
　　　　
　　 供水管路的设计应尽量使长度最短。在温暖的地方，管道可敷设在地面。穿过场地交通运输道路时，管道要埋入地下30cm深。在冰冻地区，管道应埋在冰冻深度以下。用明沟等方式输水时，一般在使用地点修建蓄水池，将水注入储水池备用;用钢管或铸铁管输水时，管道抵达用水地点后要安装龙头，并可连接橡皮软管，以便灵活移动出水口位置，供应不同位置的用水需要。
　　
　　五、施工平面图设计参考资料施工平面图设计是一项涉及面很广的复杂工作，不仅涉及理论问题，而且也涉及经验问题。下面仅就施工平面图设计，提供部分资料，以供设计参考。
　　
　　(一)关于材料及构件堆放(1)合理确定堆放位置。材料和预制构件的堆放位置应根据施工进度、施工方法、运输机械、搅拌站或预制场位置以及堆放数量等条件，综合考虑确定。
　　
　　(2)堆放所需面积的确定。堆放位置确定之后，可按下列方法计算其堆放面积。
任务六　施工平面图设计
　　　　
　　
任务六　施工平面图设计
　　　　
　　
任务六　施工平面图设计
　　　　
　　
任务六　施工平面图设计
　　　　
　　(二)关于临时工程的布设工程建设的临时工程，系指临时房屋和小型设施、临时轨道、便道、便桥、临时电力线路以及临时电信线路等。
　　
　　临时工程应按需布设，但应控制在该项预算金额之内。临时工程布设的参考资料见表5-9。
　　
　　(1)时房屋包括行政及生活福利用房。一般工程所需的建筑面积可参考表5-10确定。　　
任务六　施工平面图设计
　　　　
　　
任务六　施工平面图设计
　　　　
　　
任务六　施工平面图设计
　　　　
　　
任务六　施工平面图设计
　　　　
　　
