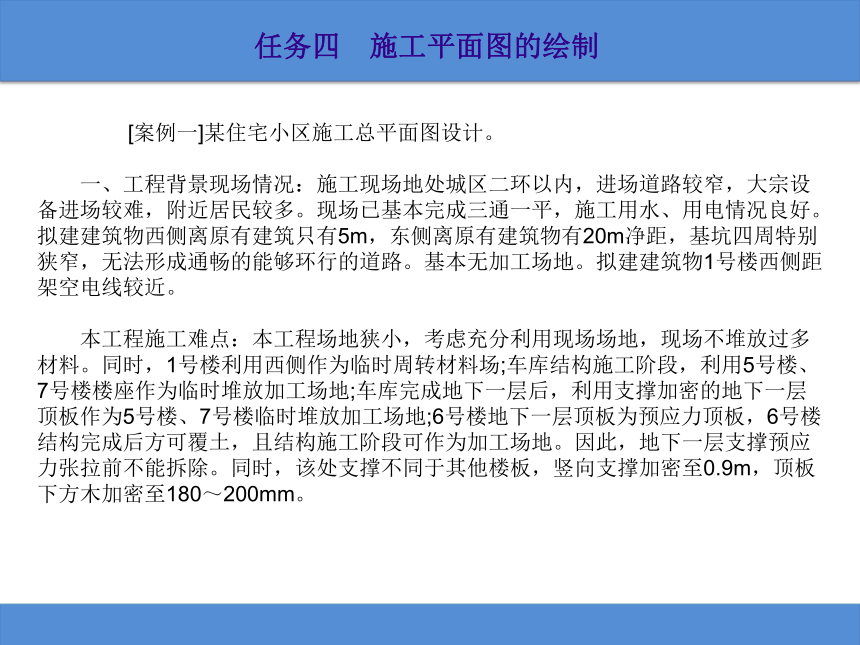

　　[案例一]某住宅小区施工总平面图设计。
　　
　　一、工程背景现场情况：施工现场地处城区二环以内，进场道路较窄，大宗设备进场较难，附近居民较多。现场已基本完成三通一平，施工用水、用电情况良好。拟建建筑物西侧离原有建筑只有5m，东侧离原有建筑物有20m净距，基坑四周特别狭窄，无法形成通畅的能够环行的道路。基本无加工场地。拟建建筑物1号楼西侧距架空电线较近。
　　
　　本工程施工难点：本工程场地狭小，考虑充分利用现场场地，现场不堆放过多材料。同时，1号楼利用西侧作为临时周转材料场;车库结构施工阶段，利用5号楼、7号楼楼座作为临时堆放加工场地;车库完成地下一层后，利用支撑加密的地下一层顶板作为5号楼、7号楼临时堆放加工场地;6号楼地下一层顶板为预应力顶板，6号楼结构完成后方可覆土，且结构施工阶段可作为加工场地。因此，地下一层支撑预应力张拉前不能拆除。同时，该处支撑不同于其他楼板，竖向支撑加密至0.9m，顶板下方木加密至180～200mm。
任务四　施工平面图的绘制
　 　　　 　　
　 　
　
二、施工总平面图设计1.施工现场平面布置原则(1)因场地较小，将5号楼、7号楼滞后于6号楼施工，充分利用5号楼、7号楼的占地作为施工所用场地。
　　
　　(2)施工现场阶段布置要满足阶段施工的要求。
　　
　　(3)合理组织运输，保证现场运输道路畅通，运输道路利用永久性道路路基作为施工道路。
　　
　　(4)施工材料堆放应尽量设在垂直运输机械范围内，减少材料的二次搬运。
　　
　　(5)各项施工设施布置都要满足方便生产、有利于安全生产、环境保护和劳动保护的要求。
　　
　　(6)根据施工现场平面布置原则，此工程分三个阶段进行现场平面布置与调整。
任务四　施工平面图的绘制
　 　　　 　　
　 　
　
　　

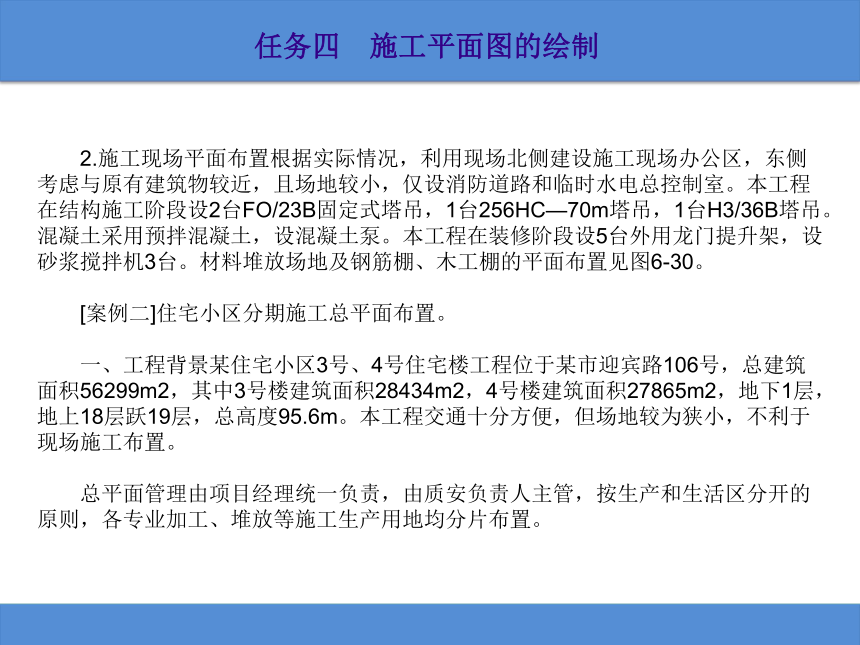

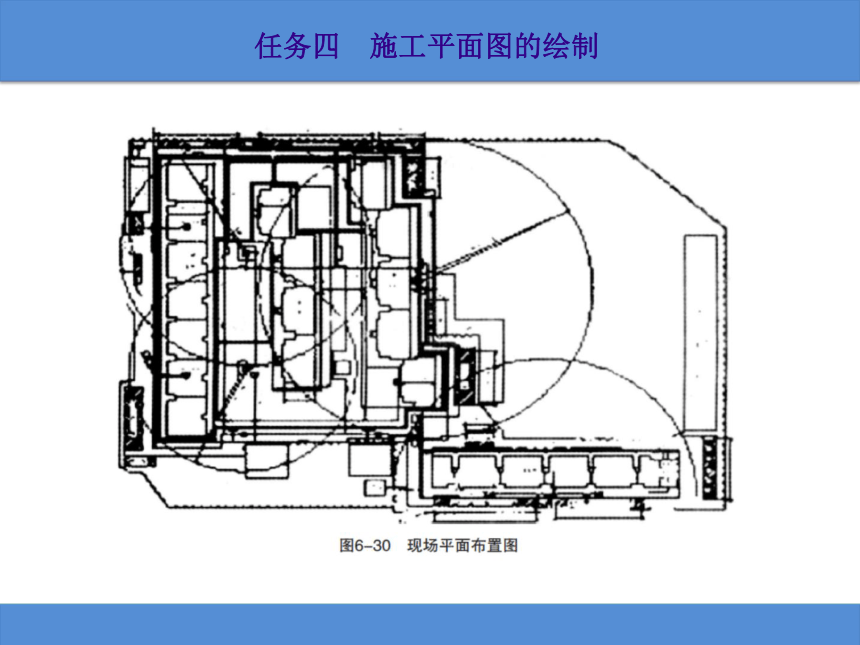

　　2.施工现场平面布置根据实际情况，利用现场北侧建设施工现场办公区，东侧考虑与原有建筑物较近，且场地较小，仅设消防道路和临时水电总控制室。本工程在结构施工阶段设2台FO/23B固定式塔吊，1台256HC—70m塔吊，1台H3/36B塔吊。混凝土采用预拌混凝土，设混凝土泵。本工程在装修阶段设5台外用龙门提升架，设砂浆搅拌机3台。材料堆放场地及钢筋棚、木工棚的平面布置见图6-30。
　　
　　[案例二]住宅小区分期施工总平面布置。
　　
　　一、工程背景某住宅小区3号、4号住宅楼工程位于某市迎宾路106号，总建筑面积56299m2，其中3号楼建筑面积28434m2，4号楼建筑面积27865m2，地下1层，地上18层跃19层，总高度95.6m。本工程交通十分方便，但场地较为狭小，不利于现场施工布置。
　　
　　总平面管理由项目经理统一负责，由质安负责人主管，按生产和生活区分开的原则，各专业加工、堆放等施工生产用地均分片布置。
任务四　施工平面图的绘制
　 　　　 　　
　 　
　
　　
　　
任务四　施工平面图的绘制
　 　　　 　　
　 　

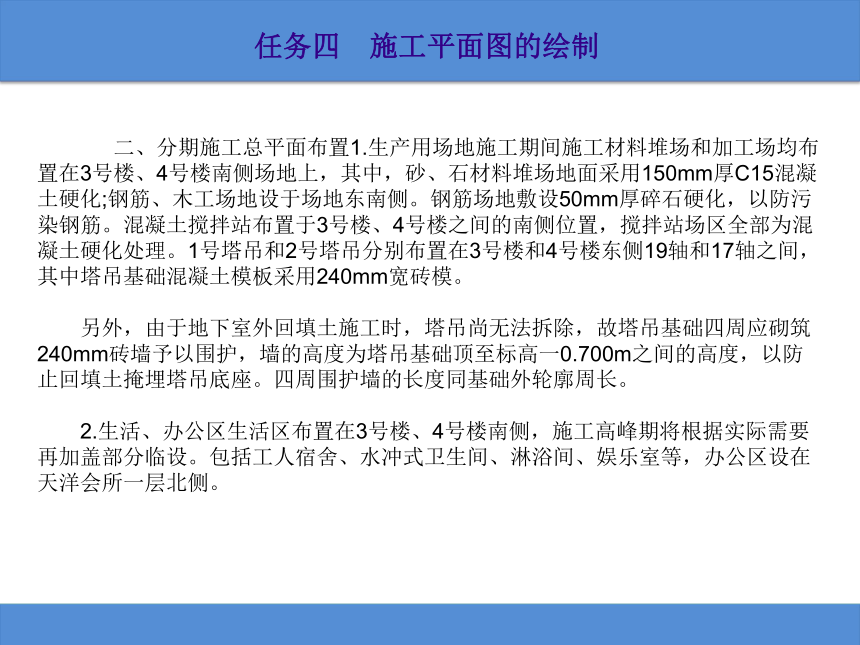

　 　　二、分期施工总平面布置1.生产用场地施工期间施工材料堆场和加工场均布置在3号楼、4号楼南侧场地上，其中，砂、石材料堆场地面采用150mm厚C15混凝土硬化;钢筋、木工场地设于场地东南侧。钢筋场地敷设50mm厚碎石硬化，以防污染钢筋。混凝土搅拌站布置于3号楼、4号楼之间的南侧位置，搅拌站场区全部为混凝土硬化处理。1号塔吊和2号塔吊分别布置在3号楼和4号楼东侧19轴和17轴之间，其中塔吊基础混凝土模板采用240mm宽砖模。
　　
　　另外，由于地下室外回填土施工时，塔吊尚无法拆除，故塔吊基础四周应砌筑240mm砖墙予以围护，墙的高度为塔吊基础顶至标高一0.700m之间的高度，以防止回填土掩埋塔吊底座。四周围护墙的长度同基础外轮廓周长。
　　2.生活、办公区生活区布置在3号楼、4号楼南侧，施工高峰期将根据实际需要再加盖部分临设。包括工人宿舍、水冲式卫生间、淋浴间、娱乐室等，办公区设在天洋会所一层北侧。
　　
　　 　　
　　
任务四　施工平面图的绘制
　 　　　 　　
　 　

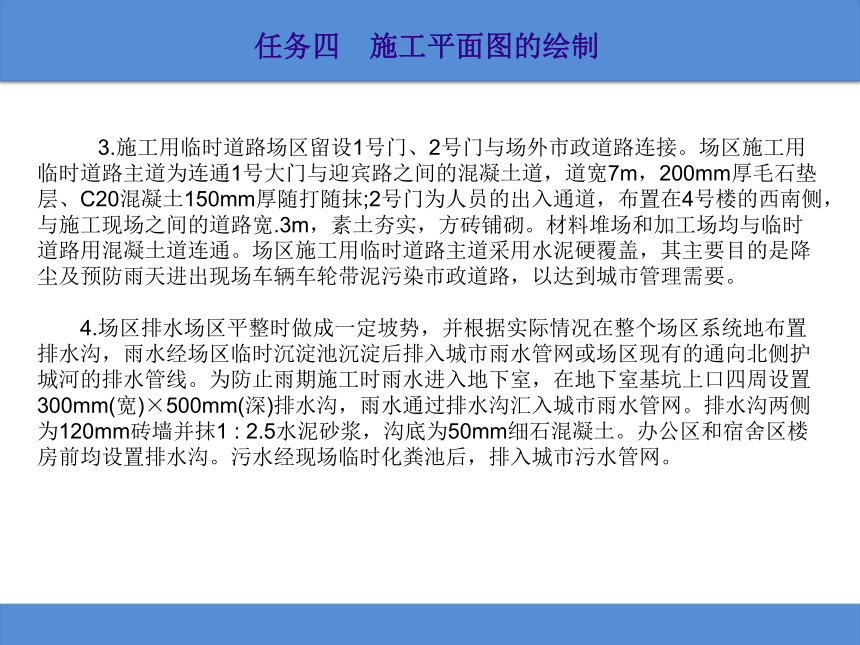

　 　 3.施工用临时道路场区留设1号门、2号门与场外市政道路连接。场区施工用临时道路主道为连通1号大门与迎宾路之间的混凝土道，道宽7m，200mm厚毛石垫层、C20混凝土150mm厚随打随抹;2号门为人员的出入通道，布置在4号楼的西南侧，与施工现场之间的道路宽.3m，素土夯实，方砖铺砌。材料堆场和加工场均与临时道路用混凝土道连通。场区施工用临时道路主道采用水泥硬覆盖，其主要目的是降尘及预防雨天进出现场车辆车轮带泥污染市政道路，以达到城市管理需要。
　　
　　4.场区排水场区平整时做成一定坡势，并根据实际情况在整个场区系统地布置排水沟，雨水经场区临时沉淀池沉淀后排入城市雨水管网或场区现有的通向北侧护城河的排水管线。为防止雨期施工时雨水进入地下室，在地下室基坑上口四周设置300mm(宽)×500mm(深)排水沟，雨水通过排水沟汇入城市雨水管网。排水沟两侧为120mm砖墙并抹1 : 2.5水泥砂浆，沟底为50mm细石混凝土。办公区和宿舍区楼房前均设置排水沟。污水经现场临时化粪池后，排入城市污水管网。　　
　　 　　
　　
任务四　施工平面图的绘制
　 　　　 　　
　 　
　 　 5.垂直运输机械布置根据本工程的实际情况，为满足工程需要，保证工程的连续性，安装2台自升式塔吊和2台1000mm内双笼施工电梯。塔吊为QTZ50B塔机，臂长50m，最小起重量2t。3号楼施工电梯安装在南侧13～16轴之间号楼施工电梯安装在南侧25～27轴之间。施工电梯基础做法：土方平整夯实→300mm厚C20混凝土毛石灌浆→200mm厚C25钢筋混凝土，配筋为双层双向似φ16@150，施工电梯基础平面尺寸为4m×8m。
　　
　　[案例三]根据麓台书院的工程图，绘制麓台书院的施工平面图。
　　
　　一、概述(1)按照施工部署、施工方案和施工总进度计划，将各项生产、生活设施在现场平面上进行规划和布置。
　　
　　实践证明，科学合理的施工平面图设计，对于提高施工生产效率，降低工程建设成本，保证工程质量和施工安全等方面起着十分关键的作用。
　　
　　(2)分类。根据施工对象、范围大小的不同，施工平面图可分为：施工总平面图、单位工程施工平面图。
　　
　　(3)主要设计原则：①尽量减少施工用地面积。
　　
　　　　
任务四　施工平面图的绘制
　 　　　 　　
　 　

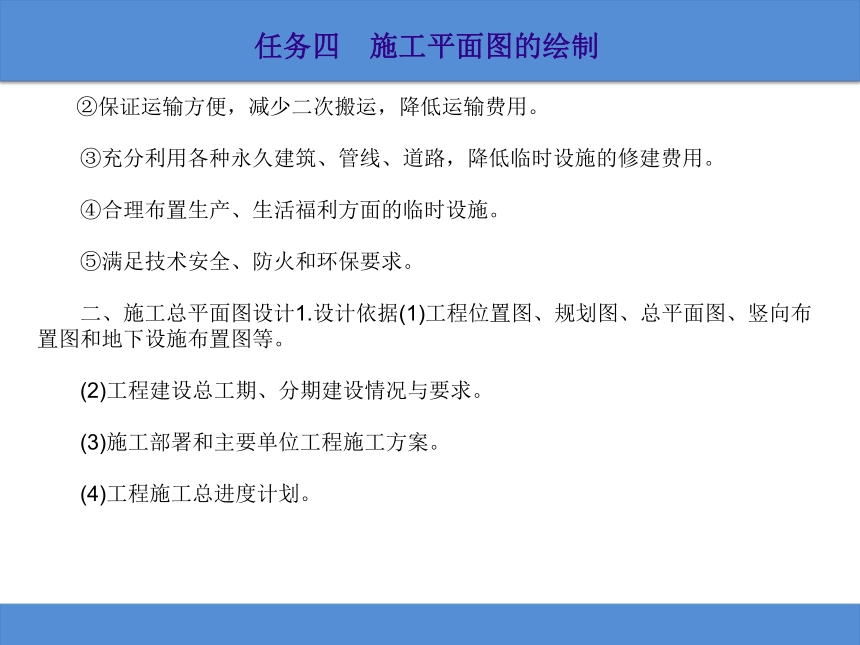

　 ②保证运输方便，减少二次搬运，降低运输费用。
　　
　　③充分利用各种永久建筑、管线、道路，降低临时设施的修建费用。
　　
　　④合理布置生产、生活福利方面的临时设施。
　　
　　⑤满足技术安全、防火和环保要求。
　　
　　二、施工总平面图设计1.设计依据(1)工程位置图、规划图、总平面图、竖向布置图和地下设施布置图等。
　　
　　(2)工程建设总工期、分期建设情况与要求。
　　
　　(3)施工部署和主要单位工程施工方案。
　　
　　(4)工程施工总进度计划。　　
　　　　
任务四　施工平面图的绘制
　 　　　 　　
　 　
　 (5)主要材料、构件和设备的供应计划及周转周期。
　　
　　(6)主要材料、构件和设备的供货与运输方式，(7)各类临时设施的类别、数量等。
　　
　　2.设计内容(1)一切地上和地下已有的和拟建的建筑物、构筑物及其他设施(道路、铁路和各种管线等)的位置和尺寸。
　　
　　(2)—切为工程项目建设服务的临时设施，包括施工用道路、铁路;各类加工厂、仓库和堆场;行政管理和文化活福利用房;临时给排水管线和供电线路、蒸汽和压缩空气管道;防洪设施，安全防火设施;取土弃土地点，等等。
　　
　　(3)永久性和半永久性测量用的水准点、坐标点、高程点、沉降观测点等。
　　
　　3.设计步骤第1步：确定运输线路，设计施工总平面图时，首先应确定主要材料、构件和设备等进入施工现场的运输方式，如铁路、公路、水路。
　　　　
任务四　施工平面图的绘制
　 　　　 　　
　 　
　 第2步：布置仓库和堆场，各类材料构配件的堆放场地必须结合现场地形、永久性设施、运输道路以及施工进度等进行综合安排，同时考虑各专业工种的特点及施工工艺的需要。
　　
　　例如：土建工程用的钢筋、模板、脚手架、砖和墙板等围护结构，在工业厂房的施工中，可沿厂房纵向布置在柱列外侧;在民用建筑施工中，则尽可能布置在塔式起重机等起重设备的工作半径之内。
　　
　　第3步：布置场内临时道路，明确各段道路上的运输负担，区别主要道路和次要道路，满足车辆的安全行驶。
　　
　　第4步：布置行政和生活这类临时建筑设施，包括行政管理和辅助生产用房、居住用房、生活福利用房。
　　
　　第5步：布置临时水、电管网和其他动力设施，如给水管和供电干线一般沿主干道路布置，主要供水、供电管线采用环状，孤立点可用支状;消防站一般布置在工地的出入口附近，并沿道路设消防水栓;利用现场附近已有的高压线路或发电站及变电所布置设施。　　　　
任务四　施工平面图的绘制
　 　　　 　　
　 　
　 三、单位工程施工平面图设计单位工程施工平面图是施工方案在现场空间上的体现，反映已建工程和拟建工程之间，以及各种临时建筑、设施之间的空间关系。
　　
　　1.设计依据设计时依据的资料有：①工程施工图和现场地形图;②一切已建和拟建的地上地下管道;布置资料;③可用的房屋及设施情况;④施工组织总设计(如施工总平面图等);⑤单位工程的施工组织设计文件(如施工方案、施工方法、施工进度计划及各项资源需用量计划等);⑥有关安全、消防、环境保护、市容卫生方面的文件及法规。
　　
　　2.设计内容(1)已建及拟建的永久性建筑物、构筑物及其他设施的位置和尺寸。
　　
　　(2)为工程施工服务的临时设施，包括材料仓库、堆场、钢筋加工棚、木工房、生活及行政办公用房等。
　　
　　(3)临时道路及其与场外交通的连接。
(4)临时给排水管线、供电线路、蒸汽及压缩空气管道等。
任务四　施工平面图的绘制
　 　　　 　　
　 　
　 (5)垂直运输设施的布置。
　　
　　(6)测量轴线及定位线标志，永久性水准点位置。
　　
　　(7)安全防火设施的位置。
　　
　　3.设计步骤第1步：确定起重机械的位置，起重机械包括塔吊(轨道式、固定式)、井架、龙门架及汽车起重机械等几种。塔吊的布置主要根据塔吊的平面位置、塔吊的服务范围、起吊高度和起重量等几个因素来考虑。
　　
　　(1)塔吊的平面位置，主要取决于建筑物的平面形状和四周场地条件。
　　
　　轨道式塔吊：一般应在场地较宽的一侧沿建筑物的长度方向布置，布置方法有沿建筑物单侧布置、双侧布置和跨内布置三种。
　
　　固定式塔吊：一般布置在建筑物中心，或建筑物长边的中间。
　　
　　(2)塔吊的服务范围(最大回转半径)，如图6-31所示。
任务四　施工平面图的绘制
　 　　　 　　
　 　
　
任务四　施工平面图的绘制
　 　　　 　　
　 　
　 (3)起吊高度。
　　
　　(4)起重量(验算：最重构件、最远距离)。
　　
　　第2步：确定搅拌站、加工棚和材料、构件堆场的位置应尽量靠近使用地点或在起重机能力范围内。
　　
　　(1)搅拌站的位置应尽可能布置在垂直运输机械附近，以减少混凝土及砂浆的水平运距。在浇筑大型混凝土基础时，可将混凝土搅拌站直接设在基础边缘，待基础混凝土浇好后再转移。
　　
　　(2)加工棚可布置在建筑物四周。
　　
　　(3)仓库和堆场的位置应根据各施工阶段的需要和材料设备使用的先后顺序来进行布置，提高场地使用的周转效率。
任务四　施工平面图的绘制
　 　　　 　　
　 　
　
　　第3步：布置运输道路应尽可能利用永久性道路，满足消防要求，消防车道宽度不小于3.5m，汽车单行道的现场道路最小宽度为3m，双行道的最小宽度为6m。
　　
　　第4步：布置临时设施，可分为生产性和生活性两类。
　　
　　第5步：布置临时水电管网包括临时供水的布置(供水管网布置、管径的大小)和临时供电的布置。
　　
　　四、大型临时设施的计算和布置1.临时仓库和堆场临时仓库和堆场的形式有转运仓库、中心仓库、工地仓库。
　　
　　临时仓库和堆场的计算和布置工作一般包括以下几个方面。
　　
　　(1)确定各种材料、设备的储存量。
任务四　施工平面图的绘制
　 　　　 　　
　 　
　
　　
任务四　施工平面图的绘制
　 　　　 　　
　 　
　
　　
任务四　施工平面图的绘制
　 　　　 　　
　 　
　
　　
任务四　施工平面图的绘制
　 　　　 　　
　 　
　
　　
任务四　施工平面图的绘制
　 　　　 　　
　 　
　
　　
任务四　施工平面图的绘制
　 　　　 　　
　 　
　
　　
任务四　施工平面图的绘制
　 　　　 　　
　 　
　
　　
任务四　施工平面图的绘制
　 　　　 　　
　 　
　
　　
