第三章 网络计划技术2

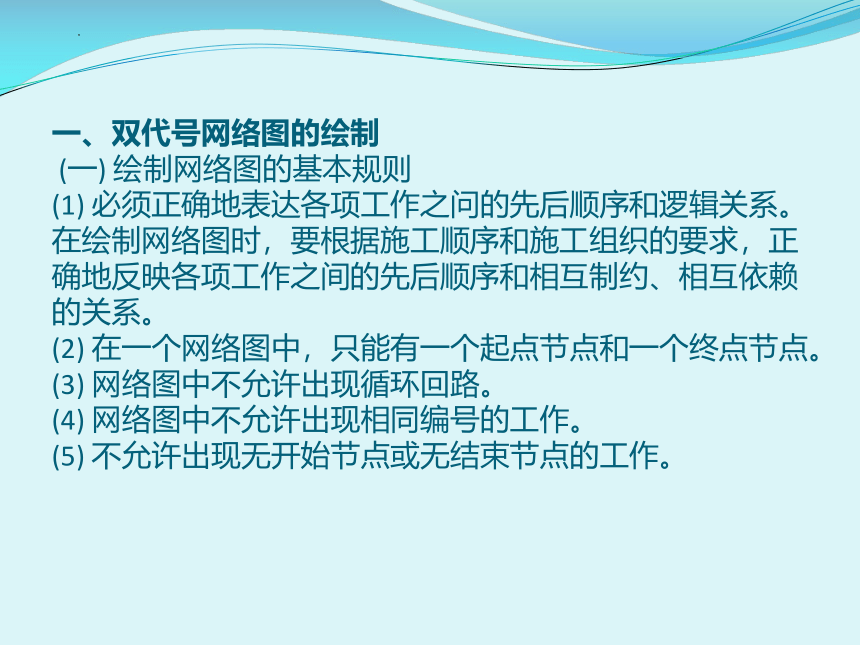

一、双代号网络图的绘制
(一) 绘制网络图的基本规则
(1) 必须正确地表达各项工作之问的先后顺序和逻辑关系。在绘制网络图时，要根据施工顺序和施工组织的要求，正确地反映各项工作之间的先后顺序和相互制约、相互依赖的关系。
(2) 在一个网络图中，只能有一个起点节点和一个终点节点。
(3) 网络图中不允许出现循环回路。
(4) 网络图中不允许出现相同编号的工作。
(5) 不允许出现无开始节点或无结束节点的工作。
(二) 绘制网络图的要求与方法
1 . 网络图要布局规整、条理清晰、重点突出

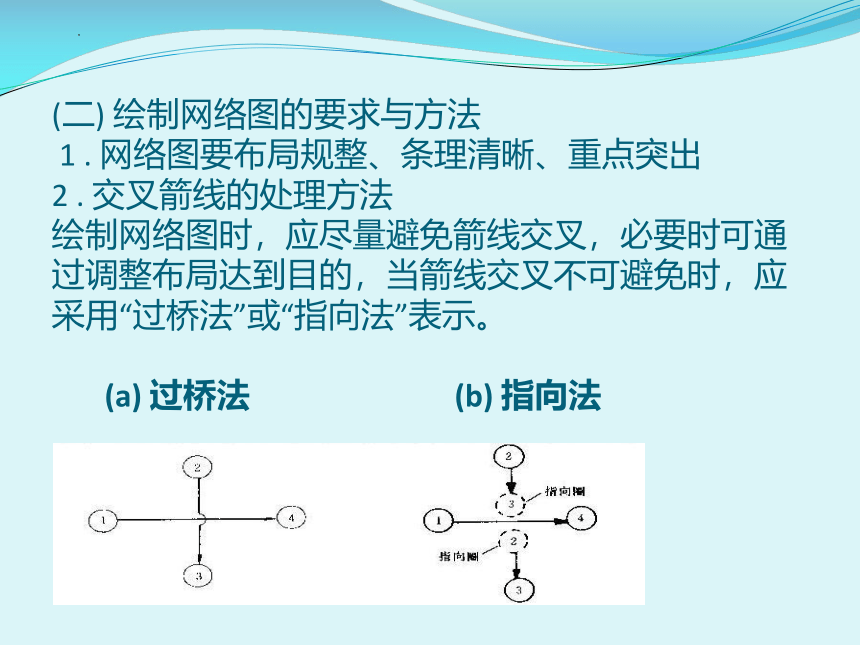

2 . 交叉箭线的处理方法
绘制网络图时，应尽量避免箭线交叉，必要时可通过调整布局达到目的，当箭线交叉不可避免时，应采用“过桥法”或“指向法”表示。

(a) 过桥法 (b) 指向法

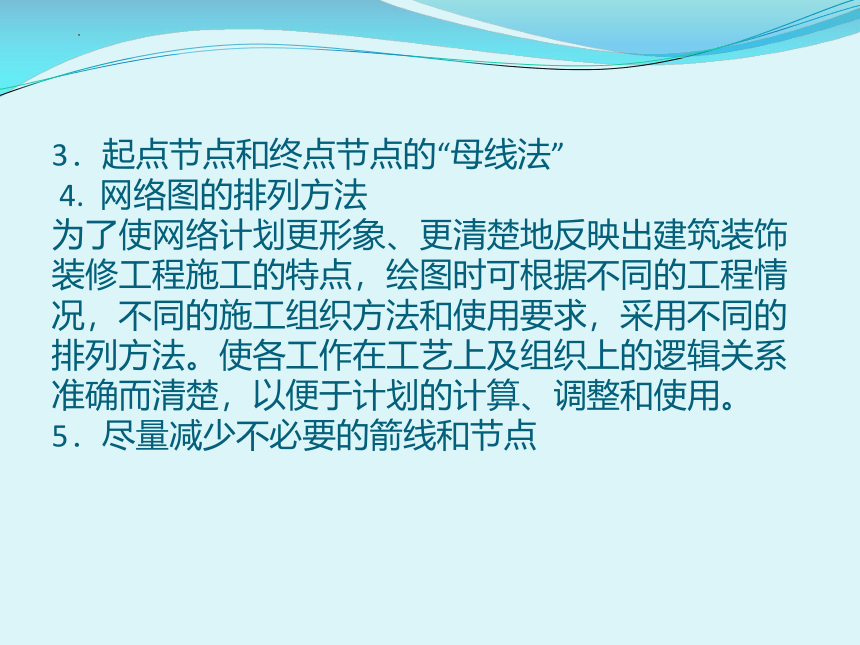

3．起点节点和终点节点的“母线法”
4. 网络图的排列方法
为了使网络计划更形象、更清楚地反映出建筑装饰装修工程施工的特点，绘图时可根据不同的工程情况，不同的施工组织方法和使用要求，采用不同的排列方法。使各工作在工艺上及组织上的逻辑关系准确而清楚，以便于计划的计算、调整和使用。
5．尽量减少不必要的箭线和节点
6. 绘制要求
（1）绘制步骤：①绘草图，绘制出一张符合逻辑关系的网络计划草图。其步骤是：首先画出从起点节点开始的所有箭线；然后从左到右依次绘出紧接其后的节点和箭线；直到终点节点；最后检查网络图中各施工过程之间的逻辑关系。②整理网络图，使网络图条理清楚，层次分明，排列整齐，便于交流。

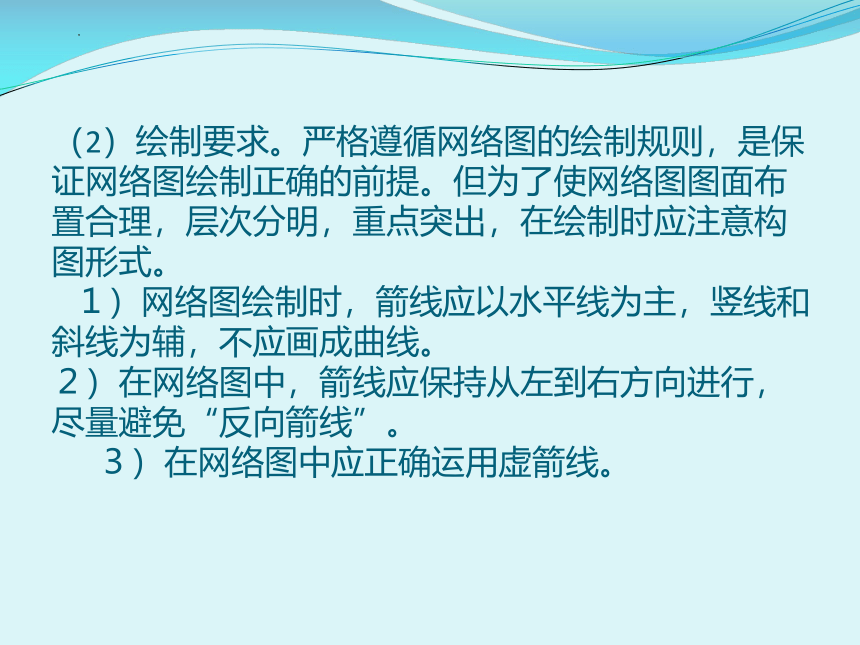

（2）绘制要求。严格遵循网络图的绘制规则，是保证网络图绘制正确的前提。但为了使网络图图面布置合理，层次分明，重点突出，在绘制时应注意构图形式。
１）网络图绘制时，箭线应以水平线为主，竖线和斜线为辅，不应画成曲线。
２）在网络图中，箭线应保持从左到右方向进行，尽量避免“反向箭线”。
３）在网络图中应正确运用虚箭线。

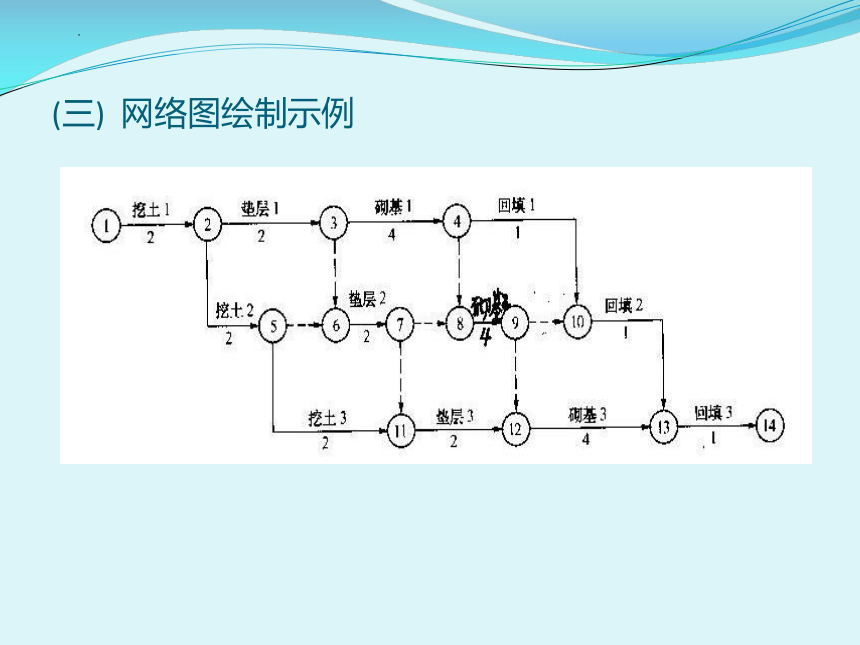

(三) 网络图绘制示例

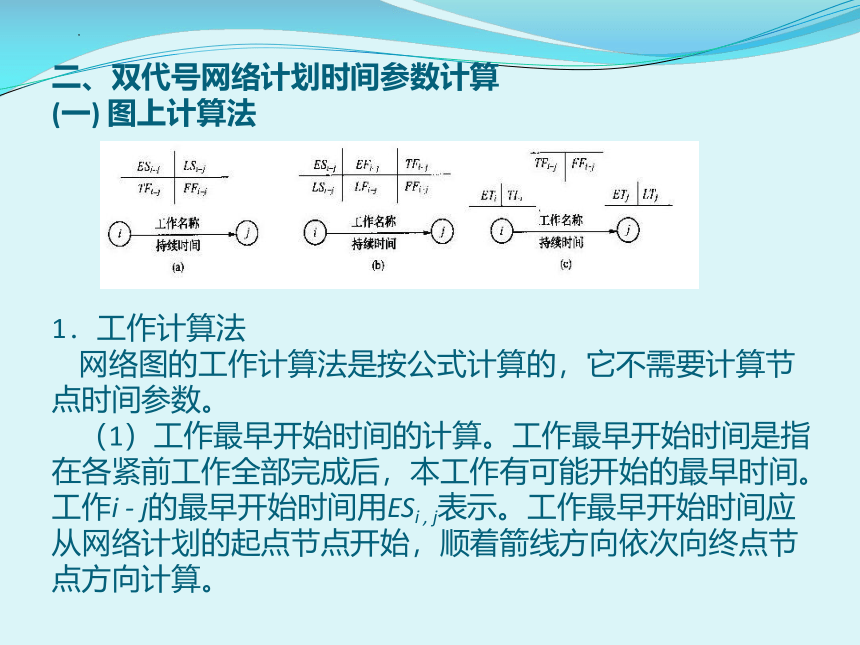

二、双代号网络计划时间参数计算
(一) 图上计算法
1．工作计算法
网络图的工作计算法是按公式计算的，它不需要计算节点时间参数。
（1）工作最早开始时间的计算。工作最早开始时间是指在各紧前工作全部完成后，本工作有可能开始的最早时间。工作i - j的最早开始时间用ESi , j表示。工作最早开始时间应从网络计划的起点节点开始，顺着箭线方向依次向终点节点方向计算。

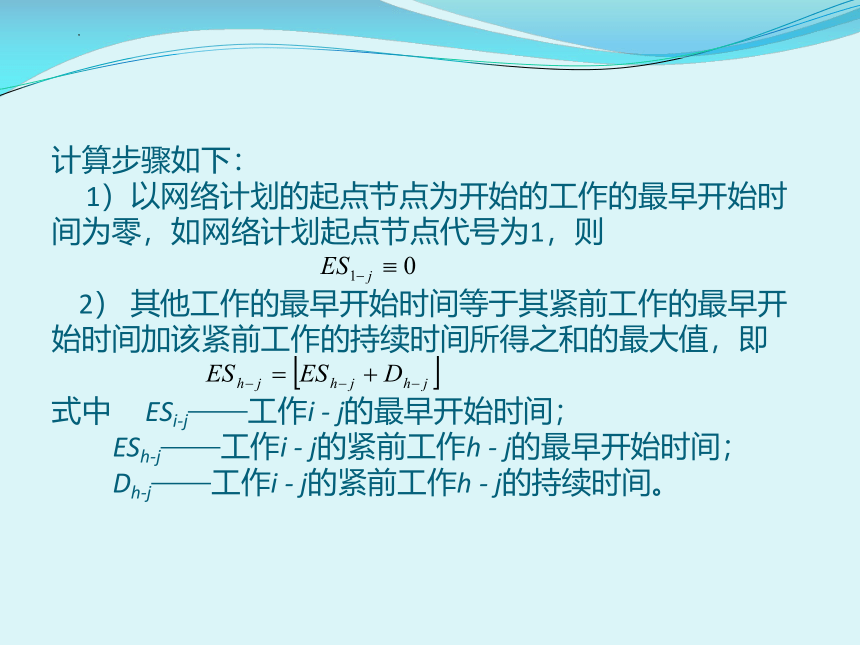

计算步骤如下：
1）以网络计划的起点节点为开始的工作的最早开始时间为零，如网络计划起点节点代号为1，则
2） 其他工作的最早开始时间等于其紧前工作的最早开始时间加该紧前工作的持续时间所得之和的最大值，即
式中 ESi-j　　工作i - j的最早开始时间；
ESh-j　　工作i - j的紧前工作h - j的最早开始时间；
Dh-j　　工作i - j的紧前工作h - j的持续时间。
3） 网络计划的计算工期等于以网络计划的终点节点为完成节点的工作的最早开始时间加该工作的持续时间所得之和的最大值，即
式中 Tc　　网络计划的计算工期；
ESi-n　　以网络计划的终点节点n为完成节点的工作的最早开始时间；
Di-n　　以网络计划的终点节点n为完成节点的工作的持续时间。
（2） 工作最迟开始时间。工作最迟开始时间是在不影响整个任务按期完成的条件下，本工作最迟必须开始的时刻，工作i - j的最迟开始时间用LSi - j表示。工作最迟开始时间应从网络计划的终点节点开始，逆着前线方向依次计算。计算步骤如下：
1） 以网络计划的终点节点为完成节点的工作的最迟开始时间等于网络计划的计划工期减该工作的持续时间，即

式中 LSi-n　　以网络计划的终点节点n为完成节点的工作的最迟开始时间；
　　网络计划的计划工期。当已规定了要求工期（合同工期）Tr时，Tp≤Tr当未规定要求工期时，Tp≤TC
　　以网络计划的终点节点n为完成节点的工作的持续时间。
2） 其他工作的最迟开始时间等于其紧后工作最迟开始时间减本工作的持续时间所得之差的归小值，即

式中 LSi j　　工作i j的最迟开始时间；
LSj k　　工作i j的紧后工作j k最迟开始时间；
Di j　　工作i j的持续时间。
（3）工作最早完成时间的计划 。工作最早完成时间是在各紧前工作全部完成后，本工作有可能完成的最早时刻。工作i－j的最早完成时间用EFi-j表示。
工作最早完成时间等于最早开始时间加本工作持续时间，即
（4）工作最迟完成时间的计算。工作最迟完成时间是在不影响整个任务按期完成的条件下，本工作最迟必须完成的时刻，工作i j的最迟完成时间用LFi j表示。工作最迟完成时间应等于工作最迟开始时间加本工作持续时间，即

（5）总时差计算及关键线路的判定。总时差是在不影响工期的前提下，工作所具有的机动时间。工作i j的总时差用TFi j表示。工期总时差等于工作最迟开始时间减工作最早开始时间，即

（6）自由时差的计算。自由时差是在不影响其紧后工作按最早开始的前提下，工作所具有机动时间。工作i j的自由时差用FFi j表示。
工作自由时差等于该工作的紧后工作的最早开始时间减本工作最早开始时间再减本工作的持续时间所得之差的最小值。
当工作i j与其紧后工作j k之间无虚工作时
当工作i j通过虚工作j k与其紧后工作 相连时
2．节点计算
节点计算法就是先计算节点最早时间和节点最迟时间，再据之计算出其他6个时间参数。
（1）节点最早时间。
其他节点的最早时间为
(i式中 ETj　　工作i j的完成节点的最早时间；
ETi　　工作i j的完开始点的最早时间；
Di j　　工作i j的持续时间。
（2）节点最迟时间。指该节点前面所有工作，在不影响计划工期的前提下，最迟完成任务的时间。工作i j的j节点的最迟时间用LTj表示。节点最迟时间是从网络计划的终点节点开始，逆着箭线方向逐个计算。网络计划的终点的最迟时间，当无任何要求时，它等于网络计划的计算工期，即
　　　　　　　　　　　　　
当工期有规定时（合同工期），它等于网络计划的计划工期，即
其他节点的最迟时间等于完成节点的最迟时间减其工作的持续时间的最小值。即
式中 LTi　　工作i j开始节点的最迟时间：
LTj　　工作i j完成节点的最迟时间；
　Tc　　网络图的计算工期；
Tp　　网络图的计划工期。
（3）工作总时间差的计算。工作总时间差等于该工作完成节点的最迟时间减该工作的开始节点的最早时间，再减该工作的持续时间。
（4）工作自由时差的计算。工作自由时差等于该工作的完成节点的最早时间减该工作的开始节点的最早时间，再减该工作的持续时间，即
（二）分析计算法
分析计算法是根据各项时间参数计算公式，列式计算时间参数的方法。
在肯定型网络计划中，工作的持续时间是采用单时计算法计算的，其公式如下：
　式中 ——工作i－j的持续时间；
　　　 ——工作i－j的工程量；
　 　 ——完成工作i－j的计划产量定额；
　　　 ——完成工作i－j所需工人数或机械台数；
　　　 ——完成工作i－j的工作班次；
　　　 —一工作i－j的劳动量或机械台班数量。
在非肯定型网络计划中，由于工作的持续时间受很多变动因素影响，无法确定出肯定数值，因此只能凭计划管理人员的经验和推测，估计出三种时间，据以得出期望持续时间计算值，即按三时估计法计算，其公式如下：
　
式中 ——工作i－j的期望持续时间计算值；
　　　 ——工作i－j的最短估计时间；
　　　 ——工作i－j的最长估计时间；
　　　 ——工作i－j的最可能估计时间。
（三）表上计算法
表上计算法是采用各项时间参数计算表格，按照时间参数相应计算公式和程序，直接在表格上进行时间参数计算的方法。

工作 名称 i－j 持续 时间 D i－j 最早开 始时间 ES i－j 最早完 成时间 EF i－j 最迟开 始时间 LS i－j 最迟完 成时间 LF i－j 总时差 TF i－j 自由 时差 FF i－j 相关 时差 IF i－j 关键
工作
1—2 2 0 2 1 3 1 0 1
1—3 3 0 3 0 3 0 0 0 √
2--4 3 2 5 3 6 1 0 1
3—4 2 3 5 4 6 1 0 1
3--5 3 3 6 3 6 0 0 0 √
4--6 2 5 7 7 9 2 2 0
