建筑施工组织与管理
项目八 砖混结构工程施工组织

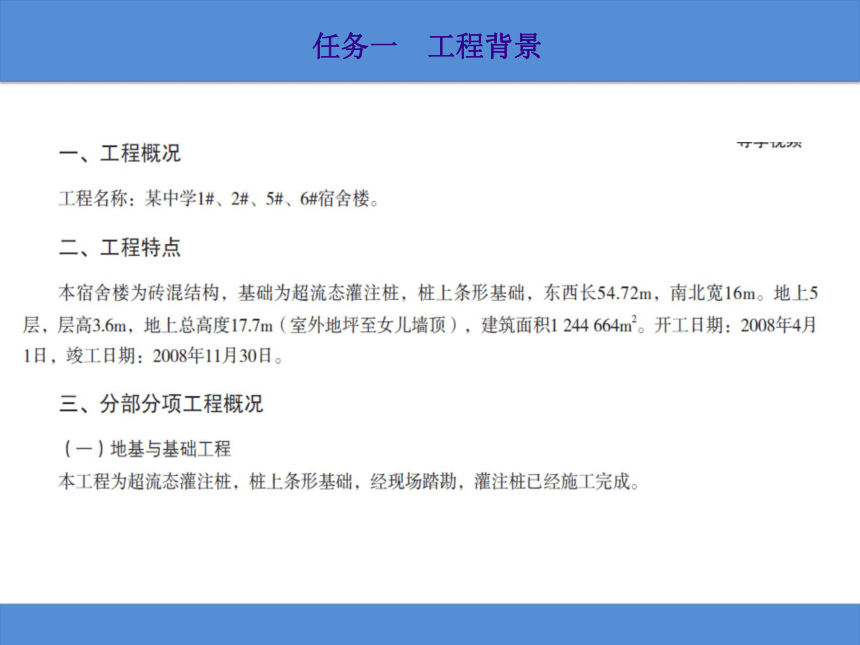

任务一　工程背景

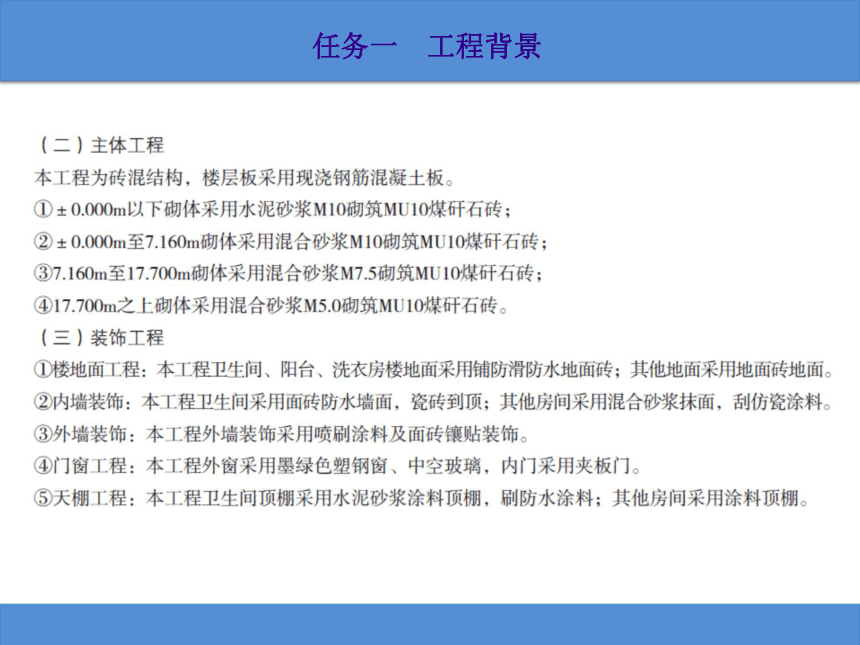

任务一　工程背景
　 　　　 　　
任务一　工程背景
　 　　　 　　
任务一　工程背景
　 　　　 　　

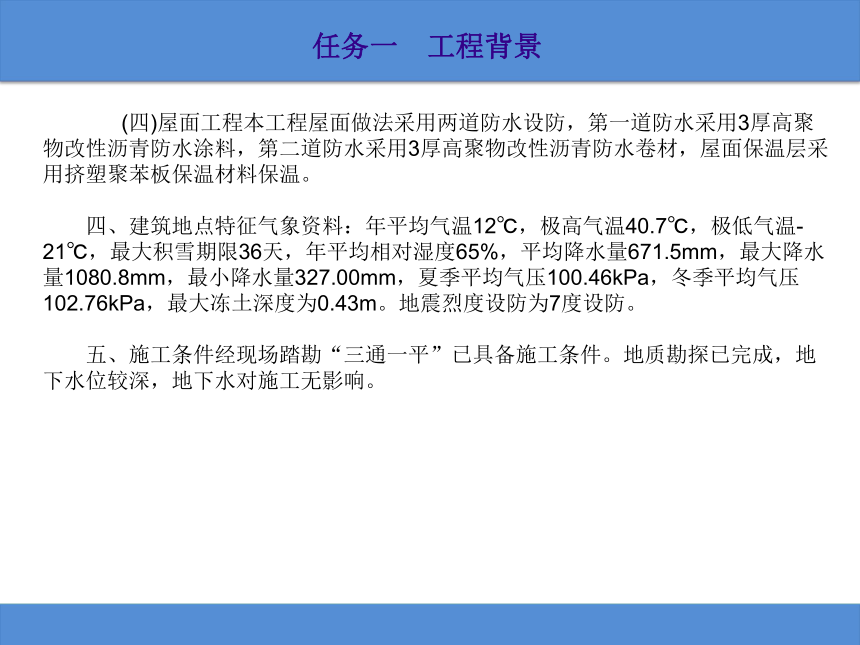

　　(四)屋面工程本工程屋面做法采用两道防水设防，第一道防水采用3厚高聚物改性沥青防水涂料，第二道防水采用3厚高聚物改性沥青防水卷材，屋面保温层采用挤塑聚苯板保温材料保温。
　　
　　四、建筑地点特征气象资料：年平均气温12℃，极高气温40.7℃，极低气温-21℃，最大积雪期限36天，年平均相对湿度65%，平均降水量671.5mm，最大降水量1080.8mm，最小降水量327.00mm，夏季平均气压100.46kPa，冬季平均气压102.76kPa，最大冻土深度为0.43m。地震烈度设防为7度设防。
　　
　　五、施工条件经现场踏勘“三通一平”已具备施工条件。地质勘探已完成，地下水位较深，地下水对施工无影响。
建筑施工组织与管理
项目八 砖混结构工程施工组织
任务二　进度控制
任务二　进度控制
　 　　　 　　

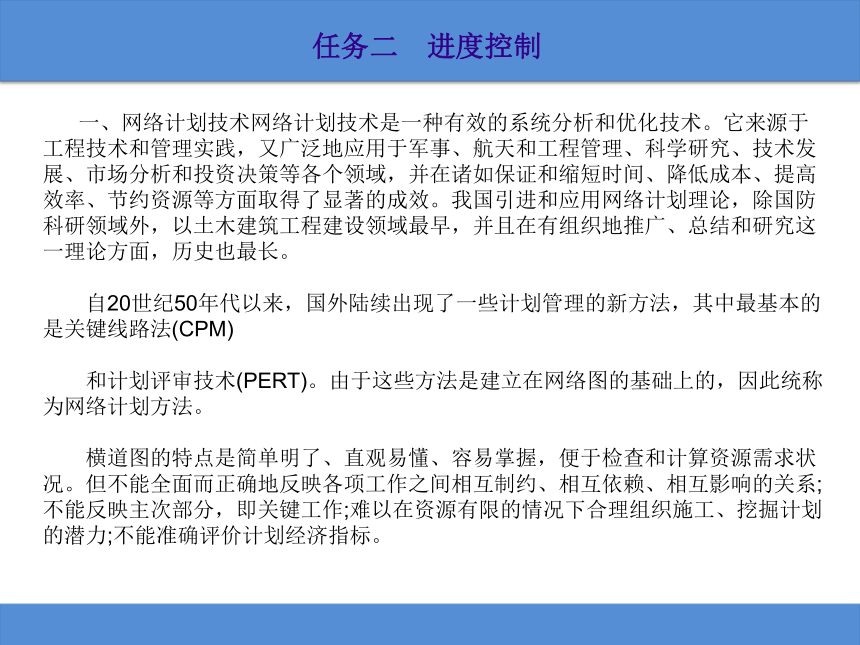

一、网络计划技术网络计划技术是一种有效的系统分析和优化技术。它来源于工程技术和管理实践，又广泛地应用于军事、航天和工程管理、科学研究、技术发展、市场分析和投资决策等各个领域，并在诸如保证和缩短时间、降低成本、提高效率、节约资源等方面取得了显著的成效。我国引进和应用网络计划理论，除国防科研领域外，以土木建筑工程建设领域最早，并且在有组织地推广、总结和研究这一理论方面，历史也最长。
　　
　　自20世纪50年代以来，国外陆续出现了一些计划管理的新方法，其中最基本的是关键线路法(CPM)
　　
　　和计划评审技术(PERT)。由于这些方法是建立在网络图的基础上的，因此统称为网络计划方法。
　　
　　横道图的特点是简单明了、直观易懂、容易掌握，便于检查和计算资源需求状况。但不能全面而正确地反映各项工作之间相互制约、相互依赖、相互影响的关系;不能反映主次部分，即关键工作;难以在资源有限的情况下合理组织施工、挖掘计划的潜力;不能准确评价计划经济指标。
任务二　进度控制
　 　　　 　　

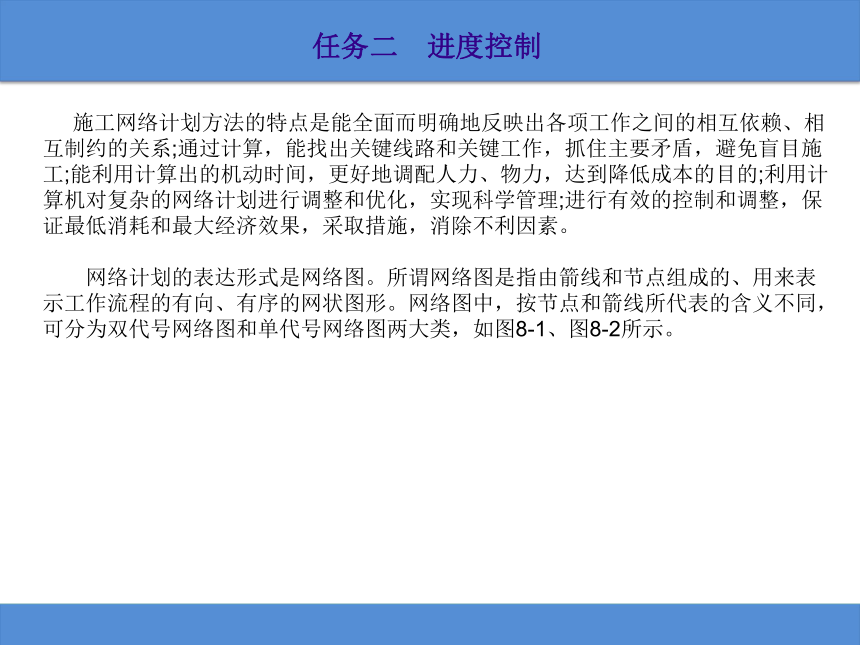

施工网络计划方法的特点是能全面而明确地反映出各项工作之间的相互依赖、相互制约的关系;通过计算，能找出关键线路和关键工作，抓住主要矛盾，避免盲目施工;能利用计算出的机动时间，更好地调配人力、物力，达到降低成本的目的;利用计算机对复杂的网络计划进行调整和优化，实现科学管理;进行有效的控制和调整，保证最低消耗和最大经济效果，采取措施，消除不利因素。
　　

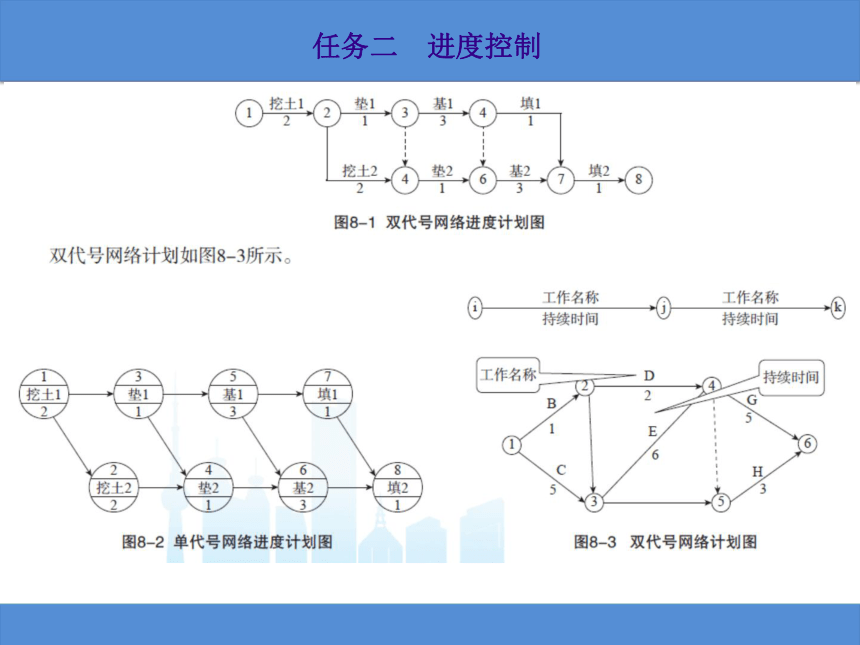

　　网络计划的表达形式是网络图。所谓网络图是指由箭线和节点组成的、用来表示工作流程的有向、有序的网状图形。网络图中，按节点和箭线所代表的含义不同，可分为双代号网络图和单代号网络图两大类，如图8-1、图8-2所示。
任务二　进度控制
　 　　　 　　
任务二　进度控制
　 　　　 　　
　　二、虚工作网络计划中，只表示前后相邻工作之间的逻辑关系，既不占用时间，也不耗用资源的虚拟的工作称为虚工作。虚工作用虚箭线表示，表达形式可竖直方向向上或向下，也可水平方向向右，虚工作起着联系、区分、断路三个作用。
　　

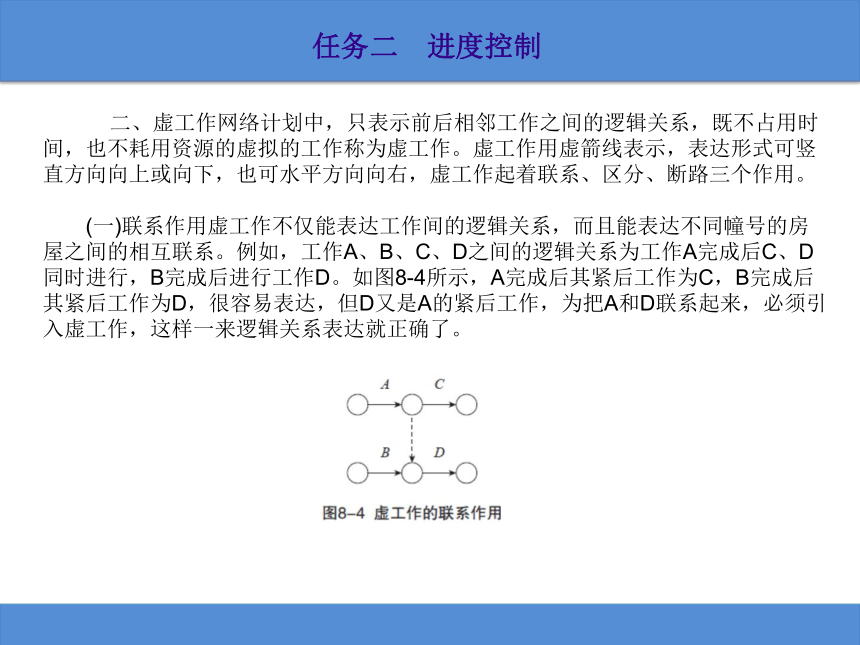

　　(一)联系作用虚工作不仅能表达工作间的逻辑关系，而且能表达不同幢号的房屋之间的相互联系。例如，工作A、B、C、D之间的逻辑关系为工作A完成后C、D同时进行，B完成后进行工作D。如图8-4所示，A完成后其紧后工作为C，B完成后其紧后工作为D，很容易表达，但D又是A的紧后工作，为把A和D联系起来，必须引入虚工作，这样一来逻辑关系表达就正确了。
任务二　进度控制
　 　　　 　　
(二)区分作用双代号网络计划是用两个代号表示一项工作，如果两项工作用同一代号表示，则不能明确表示出该代号表示哪一项工作。因此，不同的工作必须用不同的代号。如图8-5所示，(a)图出现“双同代号”
　　
　　的错误，可改为(b)。
任务二　进度控制
　 　　　 　　
(三)断路作用为了正确表达工作之间的逻辑关系，在出现逻辑错误的圆圈(节点)之间增设新节点(即虚工作)，切断毫无关系的工作关系联系，这种方法称为断路法。如图8-6所示，某基础工程分为挖土、垫层、基础和回填土四项工作，划分三个施工段组织流水施工。该网络图中出现了挖土2与基础1，垫层2与回填土1，挖土3与基础2、回填土1，垫层3与回填土2四处错误，把并无联系的工作进行了联系，即出现了多余联系的错误。
任务二　进度控制
　 　　　 　　
　　为了正确表达工作之间的逻辑关系，在出现逻辑错误的圆圈(节点)之间增设新节点(即虚工作)，切断毫无关系的工作之间的联系，这种方法就是断路法，如图8-7所示。
任务二　进度控制
　 　　　 　　
由此可见，双代号网络图中虚工作是非常重要的，但在应用时要恰如其分，不能滥用，但必不可少为限。另外，增设虚工作后要进行全面检查，不要顾此失彼。
　　
　　三、双代号网络计划的绘制正确的网络计划图应正确表达各种逻辑关系，且工作项目齐全，施工过程数目得当，遵守绘图的基本原则，选择恰当的绘图排列方法。
　　
　　双代号网络图的绘图规则：准确地表达出工作间的逻辑关系;在网络图中严禁出现循环回路;在节点之间严禁出现带双向箭头或无箭头的连线;双代号网络图中，严禁出现没有箭头节点或没有箭尾节点的箭线;双代号网络图节点编号顺序应从小到大，可不连续，但严禁重复;某些节点有多条外向箭线或多条内向箭线时，在不违反“一项工作应只有唯一的一条箭线和相应的一对节点编号”的前提下，可使用母线法绘图;绘制网络图时，宜避免箭线交叉，可用过桥法和指向法;双代号网络图中应只有一个起始节点;在不分期完成任务的网络图中，应只有一个终止节点。
　　
　　[例8-1]　已知工作和它的紧后工作见表8-1，试画出正确的双代号网络图。
任务二　进度控制
　 　　　 　　
任务二　进度控制
　 　　　 　　
任务二　进度控制
　 　　　 　　
任务二　进度控制
　 　　　 　　
(4)工作最迟完成时间就是在不影响整个任务按期完成的条件下，工作必须完成的最迟时刻，用LFi-j表示。
　　
　　(5)工作的总时差就是各项工作在不影响总工期的前提下，本工作可利用的机动时间，用TFi-j表示。
　　
　　(6)自由时差就是各项工作按最早时间开始，且不影响紧后工作最早开始时间的条件下本工作所具有的机动时间，用FFi-j表示。
　　
　　4.节点的时间参数(1)节点最早时间就是以该节点为开始节点的各项工作的最早开始时间，用ETi表示。从起始节点开始，顺箭线方向。
　　
　　(2)节点最迟时间就是以该节点为完成节点的各项工作的最迟完成时间，用LTi表示。自终止节点开始，逆箭线方向。
　　
　　(二)双代号时间参数的计算双代号时间参数的计算方法有工作计算法、节点计算法、图上计算法、表上计算法。
任务二　进度控制
　 　　　 　　
任务二　进度控制
　 　　　 　　
任务二　进度控制
　 　　　 　　
任务二　进度控制
　 　　　 　　
(4)单代号网络图中，严禁出现没有箭头节点或没有箭尾节点的箭线。
　　
　　(5)绘制网络图时，宜避免箭线交叉，可用过桥法和指向法。
　　
　　(6)单代号网络图中应只有一个起始节点和一个终止节点，当出现多个时，应设一项虚工作，作为起始节点或终止节点。某些节点有多条外向箭线或多条内向箭线时，在不违反“一项工作应只有唯一的一条箭线和相应的一对节点编号”的前提下，可使用母线法绘图。
　　
　　(7)单代号网络图节点编号顺序应从小到大，可不连续，但严禁重复。
任务二　进度控制
　 　　　 　　
任务二　进度控制
　 　　　 　　
　　六、单代号网络图的计算(一)计算目的(1)确定关键线路和关键工作，便于抓住重点，向关键线路要时间;(2)明确非关键工作的时间机动性，挖掘潜力，统筹全局，部署资源;(3)确定总工期，做到进度心中有数。
　　
　　(二)时间参数的计算时间参数包括工作最早开始时间，工作最早完成时间、工作最迟开始时间、工作最迟完成时间、工作的自由时差、工作总时差、前后工作的时间间隔。
任务二　进度控制
　 　　　 　　
　计算方法有分析计算法、图上计算法、表上计算法、矩阵计算法、电算法等。
　　
　　常用符号与规定如下：
任务二　进度控制
　 　　　 　　
　
任务二　进度控制
　 　　　 　　
【例8-4】　如图8-14所示，计算时间参数并找出关键路径。
　　
　　[解]　单代号网络时间参数图如图8-15所示。　
