模块2 建筑工程流水施工
学习描述
教学内容
本模块主要介绍组织施工的方式；流水施工的概念、分级和表达方式；重点阐述了流水施工参数及组织流水施工的基本方式，并结合实例阐述了流水施工组织方式在实践中的应用步骤和方法。
教学要求
本模块为施工组织学科的基本理论，是指导安排施工进度，提高施工组织管理水平的理论基础，在教学中，应比较系统地由概念到理论，由浅入深。通过本模块的学习，要求掌握流水施工的组织要点和条件、组织流水施工的基本理论和三种流水施工组织的方法。
实践环节
确定施工过程数、确定施工段数、计算流水节拍、确定流水步距、计算流水作业总工期及绘制流水作业施工横道图。

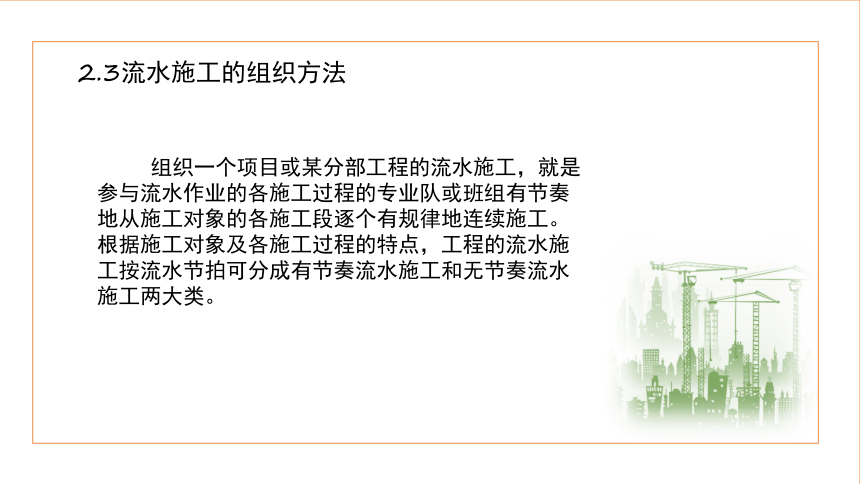

2.3流水施工的组织方法
组织一个项目或某分部工程的流水施工，就是参与流水作业的各施工过程的专业队或班组有节奏地从施工对象的各施工段逐个有规律地连续施工。根据施工对象及各施工过程的特点，工程的流水施工按流水节拍可分成有节奏流水施工和无节奏流水施工两大类。

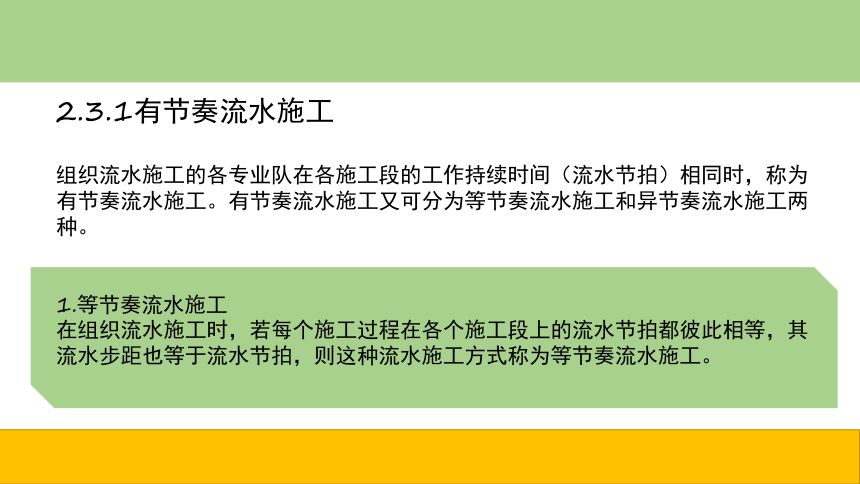

2.3.1有节奏流水施工
组织流水施工的各专业队在各施工段的工作持续时间（流水节拍）相同时，称为有节奏流水施工。有节奏流水施工又可分为等节奏流水施工和异节奏流水施工两种。
1.等节奏流水施工
在组织流水施工时，若每个施工过程在各个施工段上的流水节拍都彼此相等，其流水步距也等于流水节拍，则这种流水施工方式称为等节奏流水施工。
1）等节奏流水施工的特点
等节奏流水施工有如下几个特点。
（1）所有施工过程在各个施工段上的流水节拍均相等。
（2）相邻施工过程的流水步距相等，且等于流水节拍。
（3）专业工作队数等于施工过程数，即每个施工过程成立一个专业工作队，由该队完成相应施工过程中所有施工段上的任务。
（4）各个专业工作队在各施工段上能够连续作业，施工段之间没有空闲时间。

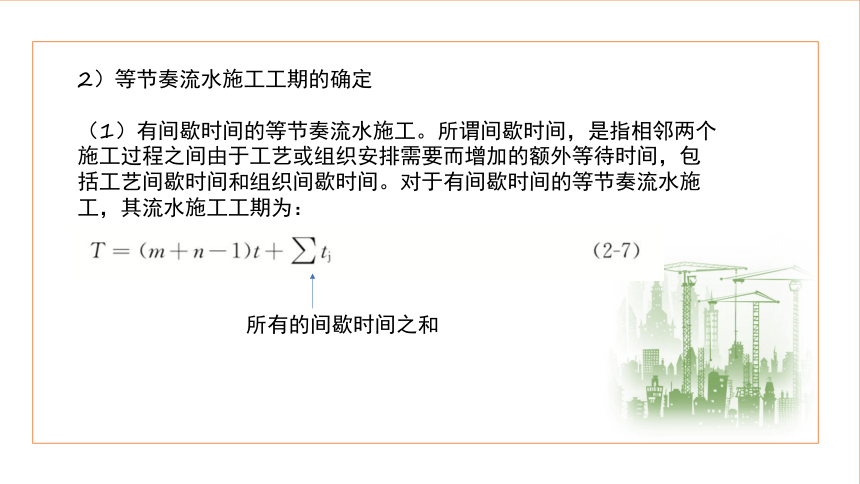

2）等节奏流水施工工期的确定
（1）有间歇时间的等节奏流水施工。所谓间歇时间，是指相邻两个施工过程之间由于工艺或组织安排需要而增加的额外等待时间，包括工艺间歇时间和组织间歇时间。对于有间歇时间的等节奏流水施工，其流水施工工期为：
所有的间歇时间之和

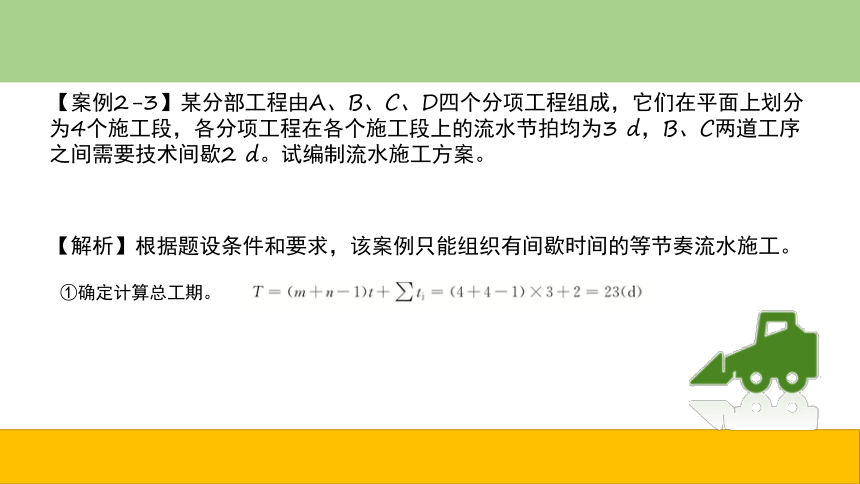

【案例2-3】某分部工程由A、B、C、D四个分项工程组成，它们在平面上划分为4个施工段，各分项工程在各个施工段上的流水节拍均为3 d，B、C两道工序之间需要技术间歇2 d。试编制流水施工方案。
【解析】根据题设条件和要求，该案例只能组织有间歇时间的等节奏流水施工。
①确定计算总工期。

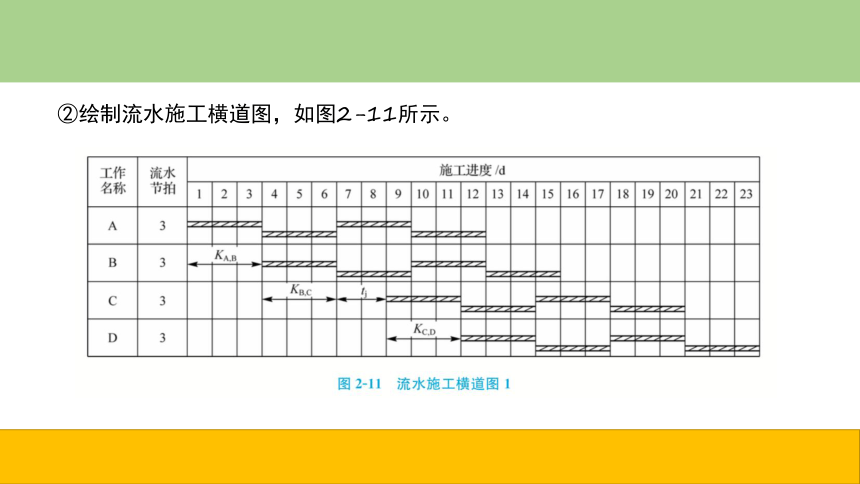

②绘制流水施工横道图，如图2-11所示。

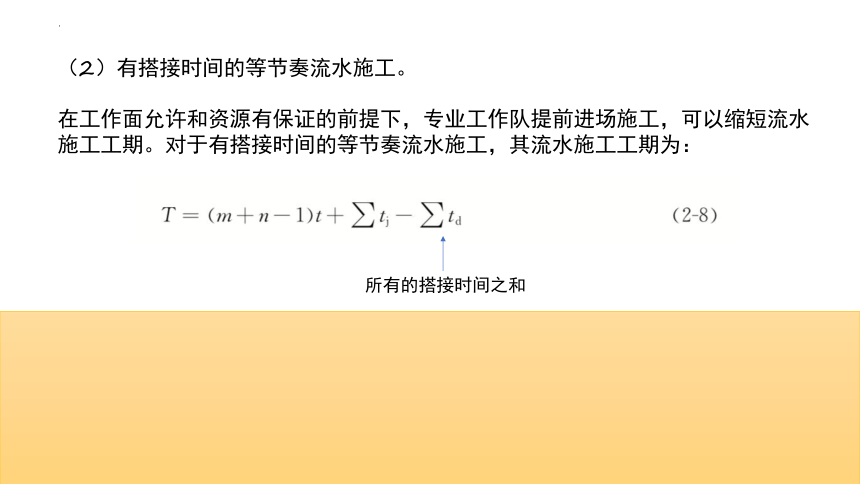

（2）有搭接时间的等节奏流水施工。
在工作面允许和资源有保证的前提下，专业工作队提前进场施工，可以缩短流水施工工期。对于有搭接时间的等节奏流水施工，其流水施工工期为：
所有的搭接时间之和

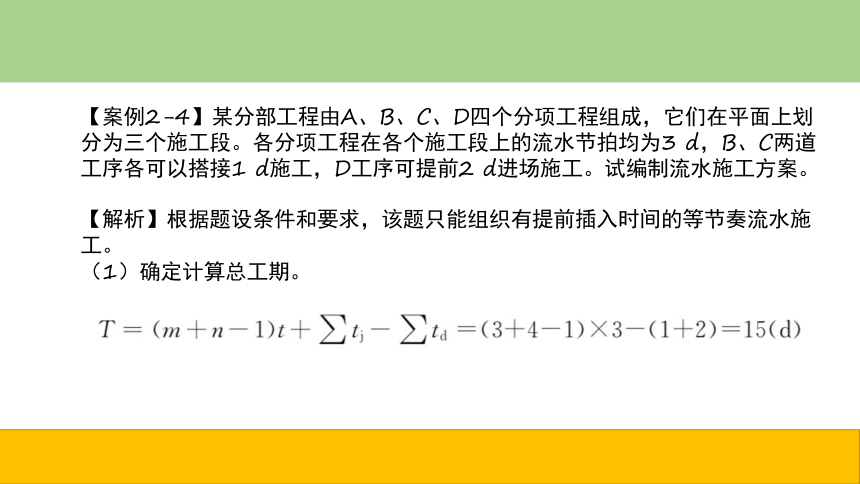

【案例2-4】某分部工程由A、B、C、D四个分项工程组成，它们在平面上划分为三个施工段。各分项工程在各个施工段上的流水节拍均为3 d，B、C两道工序各可以搭接1 d施工，D工序可提前2 d进场施工。试编制流水施工方案。
【解析】根据题设条件和要求，该题只能组织有提前插入时间的等节奏流水施工。
（1）确定计算总工期。

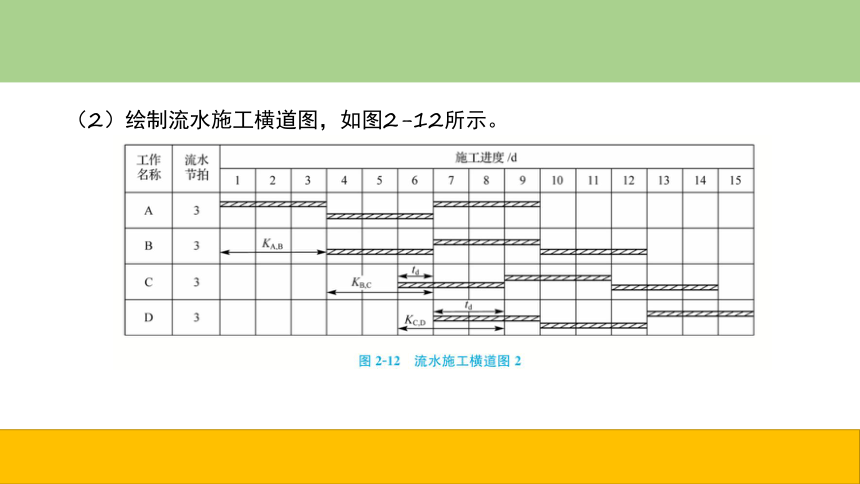

（2）绘制流水施工横道图，如图2-12所示。
2.异节奏流水施工
1）成倍节拍流水施工
通常情况下，组织等节奏流水施工是比较困难的，因为在任意一个施工段上，不同的施工过程，其复杂程度不同，影响流水节拍的因素也各不相同，很难使得各个施工过程的流水节拍都彼此相等。但是，如果施工段划分得合适，保持同一施工过程各施工段的流水节拍相等是不难实现的。使某些施工过程的流水节拍成为其他施工过程流水节拍的倍数，即形成了成倍节拍流水施工。
①同一施工过程在其各个施工段上的流水节拍均相等；不同施工过程的流水节拍不等，但其值为倍数关系。
②相邻施工过程的流水步距相等，且等于流水节拍的最大公约数。
③专业工作队数大于施工过程数，即有的施工过程只成立一个专业工作队；而对于流水节拍大的施工过程，可按其倍数增加相应专业工作队的数量。
④各个专业工作队在施工段上能够连续作业，施工段之间没有空闲时间。
（1）成倍节拍流水施工的特点
①确定施工起点流向，划分施工段。
②分解施工过程，确定施工顺序。
③按以上要求确定每个施工过程的流水节拍。
④令流水步距Ki，i+1为流水节拍的最大公约数tmin。
⑤确定专业工作队数量bi=ti/tmin。
⑥确定专业工作队数量总和N′=∑b。
⑦确定计算总工期。
2）成倍节拍流水施工的组织步骤
（3）成倍节拍流水施工示例。
【案例2-5】某工程由支模板、绑钢筋和浇混凝土3个分项工程组成，它在平面上划分为6个施工段。上述3个分项工程在各个施工段上的流水节拍依次为6 d、4 d和2 d。试编制工期最短的流水施工方案。
【解析】根据题设条件和要求，该案例只能组织成倍节拍流水施工。假定题设3个分项工程依次由专业工作队Ⅰ、Ⅱ、Ⅲ来完成，其施工段编号依次为①、②、③、④、⑤、⑥。
①确定流水节拍的最大公约数tmin=最大公约数｛6，4，2｝=2。
②令流水步距Ki，i+1=tmin=2。
③确定专业工作队数目bi=ti/tmin。
b1=t1/tmin=6/2=3(个)
b2=t2/tmin=4/2=2(个)
b3=t3/tmin=2/2=1(个)
④确定专业工作队数目总和。
⑤确定计算总工期。
⑥绘制流水施工进度图，如图2-13所示。
2）不等节拍流水施工
在组织流水施工时，若同一个施工过程在各个施工段上的流水节拍相等，而不同施工过程之间的流水节拍不一定相等，则这种流水施工方式称为不等节拍流水。
（1）不等节拍流水施工的特点。
①同一施工过程流水节拍相等，不同施工过程流水节拍不一定相等。
②相邻施工过程的流水步距不一定相等。
③每个专业队都能够连续施工，施工段可能有空闲时间。
④专业工作队数等于施工过程数。
（2）流水步距及工期的确定方法。不等节拍流水施工的流水步距和工期计算方法详见【案例2-2】。
2.3.2无节奏流水施工
在工程项目的实际施工中，很难做到每个施工过程在各施工段上工程量相等，又由于各专业工作队生产效率上的差异，大多数的流水节拍也彼此不相等，不可能组织全等节拍或成倍节拍的专业流水施工，也不可能组织异节拍的专业流水施工。
而无节奏流水施工是在保证施工工艺、满足施工顺序要求的前提下，按照一定的计算方法确定相邻专业工作队之间的流水步距，使相邻的专业工作队在开工时间上最大限度地、合理地搭接起来。它不像有节奏流水施工那样受时间规律的约束，但比有节奏流水在施工进度的安排上更具有灵活性和自由性。
1.无节奏流水施工的特点
无节奏流水施工的特点有如下几个。
（1）各施工过程在各施工段的流水节拍不全相等，而且无变化规律。
（2）流水步距与流水节拍之间存在着某种函数关系，流水步距也多数不相等。
（3）专业工作队数等于施工过程数。
（4）每个专业工作队都能够连续作业，施工段可能有间歇时间。
2.无节奏流水施工的组织步骤
无节奏流水施工的组织步骤如下。
（1）确定施工起点流向，分解施工过程。
（2）确定施工顺序，划分施工段。
（3）计算各施工过程在各个施工段上的流水节拍。
（4）按一定的方法确定相邻两个专业工作队之间的流水步距。
（5）计算流水施工的计划工期。
3.无节奏流水施工时间参数计算和流水施工图
无节奏流水施工由于在各施工段上的流水节拍不等，很容易造成工艺停歇或工艺超前现象，因此必须正确地计算流水步距。使用潘特考夫斯基法（也称最大差法或累加数列法）计算等节拍、无节奏的专业流水较为简捷、准确。其计算步骤如下。
（1）将每个施工过程在各施工段上的流水节拍依次累加，求得各施工过程流水节拍的累加数列。
（2）将相邻施工过程流水节拍累加数列中的后者错后一位，相减后求得一个差数列。
（3）在错位相减的结果中，取数值最大者为相邻两个施工过程进入第一施工段的时间间隔，即流水步距。
4.无节奏流水施工示例
【案例2-6】某分部工程流水节拍见表2-3，试计算流水步距和工期。
【解析】
（1）计算流水步距。
（3）绘制施工进度图。施工进度图如图2-14所示。
阅读材料
合理安排施工工序，确保工程施工质量
分析建筑施工质量问题原因时发现，建筑施工质量问题一部分是由于操作工人技术水平偏低和材料质量差等造成的，还有相当一部分是由于施工顺序安排不当，工序搭接不合理，有的甚至倒置和颠倒工序，盲目贪多求快及未留出必要的技术间歇时间而引起的。施工工序安排不当主要表现在如下方面。
（1）线管、线盒等应在内墙面大面积抹灰前由瓦工或抹灰工配合电工按设计标高位置安装完毕。而目前有些施工队则在线管、线盒安装尚未稳固时即开始抹灰，抹灰后再进行剔凿，再由抹灰工补抹，这样不仅浪费人工、材料，而且该处抹灰极易产生空鼓、开裂。
（2）卫生间、厨房贴釉面砖顺序不对。电工与瓦工应共同配合，在镶贴釉面砖的过程中将开关盒、插座盒安装至预定位置。而有的工程施工时，瓦工、电工各顾各的，瓦工贴完釉面砖，电工安装盒时剔凿已贴完的釉面砖再安装电线盒，最后瓦工还需要补贴釉面砖，致使墙面产生釉面砖色泽不协调、空鼓、砖缝不平等缺陷，这样做既浪费材料，又不能保证施工质量。
（3）贴釉面砖与顶棚抹灰顺序颠倒。应先将顶棚找平、抹完灰后再分格弹线粘贴墙面釉面砖，以保证釉面砖平直美观。但一些施工人员却是先贴釉面砖再抹灰，导致墙面釉面砖出现窄条和无法赶整活的现象。
（4）地基钎探流于形式，有的象征性地打上几个孔，然后随意编写钎探记录，无法真实反映地下障碍物、孔洞情况和实际地基承载力的状况。
（5）水磨石窗台板或其他板块应在内墙面抹砂浆的同时装好，若抹灰后再装，则需重新剔凿墙面，容易造成外墙窗台空鼓、阳角及窗台板下部暖气槽处抹灰接槎质量差等后果。
（6）卫生间、厨房、屋面等防水层做完后应逐个全数注水试验24 h，合格后再施工下一道工序。而有些施工单位管理人员的质量意识淡薄，仅代表性地试验几个就应付了事，个别的甚至一个注水试验也不做，这样一旦发生渗漏将很难修复。
（7）砖砌体刚刚砌完，木工立即支模，因为落地顶撑及侧向模板加固用力过大，会导致墙体倾斜、移位、松动、黏结不牢，留下结构隐患。
（8）预应力空心楼板侧缝混凝土刚浇筑完毕，就在其上面行走重车，会造成空心楼板下挠，板缝开裂。
阅读材料
合理安排施工工序，确保工程施工质量
阅读材料
合理安排施工工序，确保工程施工质量
（9）木材未进行烘干处理或未真正干燥就用其制作门扇、门框、窗框，安装后不久由于木材干缩变形、翘曲，而影响使用功能。
（10）一些施工单位或建设单位不顾实际情况，任意压缩合理工期，致使施工人员片面追求进度，楼板混凝土刚刚浇筑完毕就用塔吊或提升机备砖，使模板支撑弯曲下挠，楼板混凝土下沉并发生裂缝。有的施工企业为节省模板租赁费，拆模过早，也会使混凝土结构产生裂缝下挠。
（11）屋面找平层未完全干燥即做防水层，致使防水层起皮、脱层。防水层经日晒而起包起鼓、脱层与渗漏。
（12）有的施工人员未等墙面、顶棚充分干燥就进行粉刷，不久即产生脱粉、起包现象，严重影响工程观感质量和交付使用。
（13）水暖、卫生洁具、电气安装工程，不按设计要求和施工验收规范规定做打压试验，通水试验，绝缘电阻、接地电阻测试，通电安全检查等工作，盲目竣工交付使用，致使安装工程发生跑、冒、滴、漏、堵、漏电、断电的现象，轻则影响使用功能，重则可导致财产损失和住户人员伤亡。
（14）施工单位的施工进度过快，承重梁板混凝土未达到规定强度甚至还未终凝即在其上砌砖，使梁板出现永久性裂缝及破坏其内部微观结构。
工序之间的顺序搭接有其自身固有的规律性、科学性、合理性、客观性，施工工艺标准、工法和规范是在前人工程实践基础上的经验总结，施工生产管理又是一项复杂的系统工程，每个施工技术管理人员务必实事求是、尊重科学，认真学习并严格遵守相关标准，周密考虑，统筹安排，合理安排施工顺序，确保施工质量。
一、单项选择题
1.施工过程根据工艺性质的不同可分为制备类、运输类和建造类三种，（）施工过程一般不占有施工项目空间，也不影响总工期，不列入施工进度计划。
A.层面工程B.地下工程
C.主体工程D.混凝土制备过程
2．在组织流水施工时，某一专业工作队在一个施工段上完成相应的施工任务所需要的工作延续时间称为（）。
A.流水节拍B.流水步距C.流水时间D.流水强度
3.下面不是描述流水施工空间参数指标的是（）。
A.施工层 B.施工段数
C.工作面 D.施工过程数
4.已知某工程有五个施工过程，分成三段组织固定节拍流水施工，工期为55 d，工艺间歇时间和组织间歇时间的总和为6 d，则各施工过程之间的流水节拍为（）。
A.3 dB.5 dC.7 dD.8 d
5.施工段不变，若流水节拍越大，则流水步距（）。
A.越小B.不变C.越大D.不能确定
6.已知某施工项目分为四个施工段，甲工作和乙工作在各施工段上的持续时间分别为4 d、2 d、3 d、2 d和2 d、2 d、3 d、3 d，若组织流水施工，则甲乙之间应保持（）流水步距。
A.5 dB.2 dC.3 dD.4 d
7.组织流水施工时，划分施工段最根本的目的是（）。
A.由于施工工艺的要求 B.增加更多的专业工作队
C.提供工艺或组织间歇时间D.使各专业队在不同施工段进行流水施工
8.某高层住宅一层填充墙的工程量为 240 m3，采用两班制施工，其计划产量定额为1.2 m3 /人·工日，砌筑工作队为20人，则该施工过程的施工时间为（）。
A.3 dB. 5 dC.8 dD.10 d
二、多项选择题
1.下列施工方式中，属于组织施工的基本方式的有（）。
A.分别施工B.依次施工
C.流水施工D.间断施工
E.平行施工
2.建设工程组织依次施工的特点包括（）。
A.没有充分地利用工作面进行施工，工期长
B.若按专业成立工作队，则各专业队不能连续作业
C.施工现场的组织管理工作比较复杂
D.单位时间内投入的资源量较少，有利于资源供应的组织
E.相邻两个专业工作队能够最大限度地搭接作业
3.施工段是用以表达流水施工的空间参数。为了合理地划分施工段，应遵循的原则包括（）。
A.施工段的界限与结构界限无关，但应使同一专业工作队在各个施工段的劳动量大致相等
B.每个施工段内要有足够的工作面，以保证相应数量的工人、主导施工机械的生产效率，满足合理劳动组织的要求
C.施工段的界限应设在对建筑结构整体性影响小的部位，以保证建筑结构的整体性
D.每个施工段要有足够的工作面，以满足同一施工段内组织多个专业工作队同时施工的要求
E.施工段的数目要满足合理组织流水施工的要求，并在每个施工段内有足够的工作面
4.下列描述中，属于成倍节拍流水施工基本特点的有（）。
A.不同施工过程之间流水节拍存在最大公约数的关系
B.专业施工队数多于施工过程数
C.专业施工队能连续施工，施工段也没有空闲
D.不同施工过程之间的流水步距均相等
E.专业施工队数量与施工过程数相等
5.确定成倍节拍流水施工工期的步骤包括（）。
A.计算流水节拍
B.计算流水步距
C.确定专业工作队数
D.绘制加快的成倍节拍流水施工进度计划图
E.确定流水施工工期
6.下列描述中，属于无节奏流水施工的基本特点的有（）。
A.各施工过程内部流水节拍相等，施工过程之间不等
B.各施工过程之间的流水步距不相等
C.每个专业施工队都能连续作业，而施工段可能有空闲
D.专业施工队数等于施工过程数
E.各施工过程内部流水节拍不完全相等
1．什么是依次施工、平行施工和流水施工？
2．简述流水施工的概念并说明流水施工的特点。
3．说明流水参数的概念、种类并解释其含义。
4．在组织流水施工时，哪些施工过程应组织在流水中？哪些施工过程不能列入流水中？为什么？
5．试述划分施工段的目的和原则。
6．施工段数与施工过程数的关系是怎样的？
7．试说明成倍节拍流水施工的概念和组建步骤。组织成倍节拍流水施工的条件是什么？
8．无节奏流水施工的流水步距如何确定？
9．流水施工按节奏特征不同可分为哪几种方式？各有什么特点？
三、简答题
四、案例分析题
1.某基础工程基槽人工挖土工程量为800 m3，，其产量定额为4 m3／工日。
（1）试确定其时间定额并计算完成基槽挖土所需要的劳动量。
（2）若采用两班制，每班安排20人施工，计算完成基槽挖土所需的时间。
2.某项目组成了A、B、C、D四个专业队进行等节奏流水施工，流水节拍为6周。最后一个专业队D从进场到完成各施工段的施工任务共需要30周，施工工艺要求A与B、B与C之间各需2周技术间歇，而经过合理组织，D对C可提前插入3周入场。试计算该项目总工期并绘制横道图。
3.某建筑装饰工程地面抹灰划分为三个施工段，三个施工过程分别为基层、中层、面层，相关数据见表2-4。试编制施工进度计划。
问题：
（1）填写表中的空格内容。
（2）按不等节拍组织流水施工，绘制进度计划及劳动力动态曲线。
（3）按成倍节拍组织流水施工，绘制进度计划及劳动力动态曲线。
4.某施工项目由Ⅰ、Ⅱ、Ⅲ、Ⅳ共四个分项工程组成，它在平面上划分为6个工程段。各分项工程在各个施工段上的持续时间见表2-5，分项工程完成后，其相应施工段的技术间歇时间为2 d；分项工程完成后，它的相应施工段应有组织间歇时间1 d。试组织该工程的流水施工。
