项目3
单位工程施工组织设计的编制

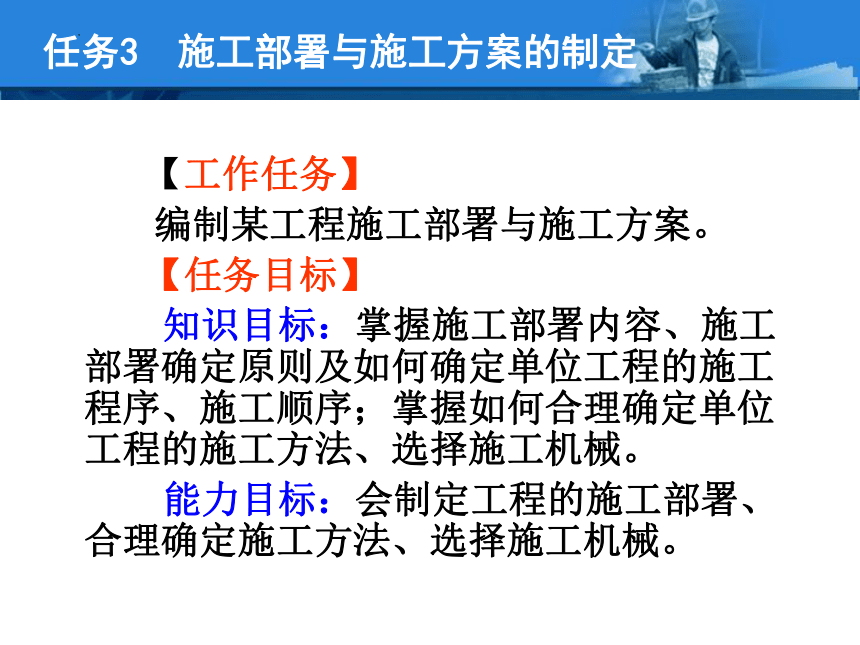

　　 【工作任务】
　　 编制某工程施工部署与施工方案。
　　 【任务目标】
　　 知识目标：掌握施工部署内容、施工部署确定原则及如何确定单位工程的施工程序、施工顺序；掌握如何合理确定单位工程的施工方法、选择施工机械。
　　 能力目标：会制定工程的施工部署、合理确定施工方法、选择施工机械。
任务3 施工部署与施工方案的制定
一、施工部署内容
明确施工管理目标
确定施工部署原则
建立项目经理部组织机构
明确施工任务划分
计算主要项目工程量
明确施工组织协调与配合等
任务3 施工部署与施工方案的制定

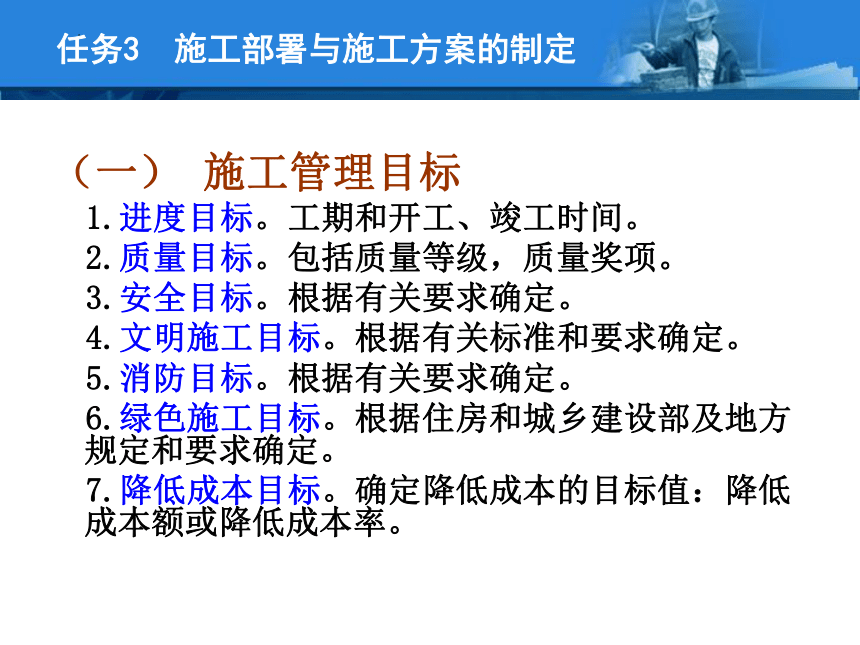

（一） 施工管理目标
1.进度目标。工期和开工、竣工时间。
2.质量目标。包括质量等级，质量奖项。
3.安全目标。根据有关要求确定。
4.文明施工目标。根据有关标准和要求确定。
5.消防目标。根据有关要求确定。
6.绿色施工目标。根据住房和城乡建设部及地方规定和要求确定。
7.降低成本目标。确定降低成本的目标值：降低成本额或降低成本率。
任务3 施工部署与施工方案的制定

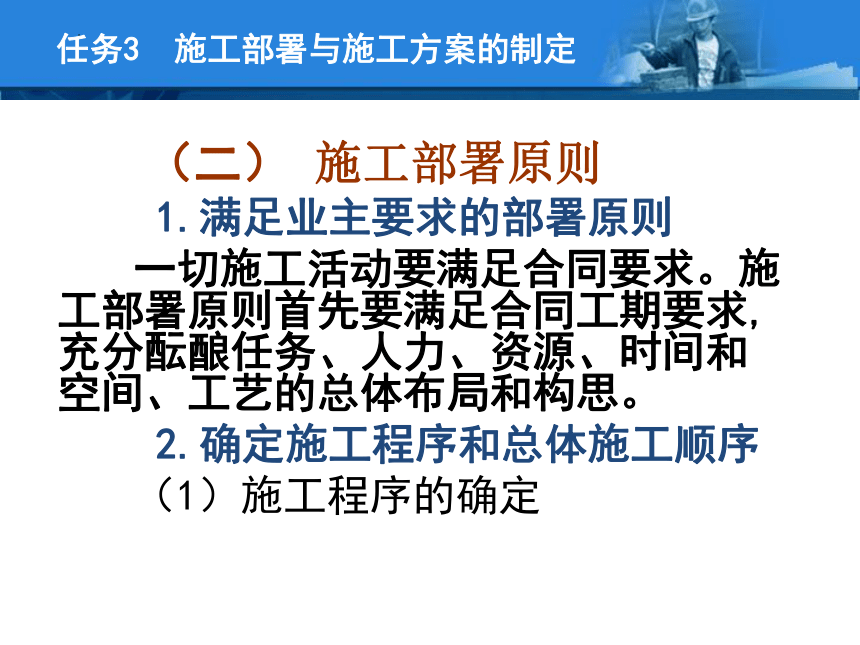

（二） 施工部署原则
1.满足业主要求的部署原则
　 一切施工活动要满足合同要求。施工部署原则首先要满足合同工期要求,充分酝酿任务、人力、资源、时间和空间、工艺的总体布局和构思。
2.确定施工程序和总体施工顺序
（1）施工程序的确定
任务3 施工部署与施工方案的制定

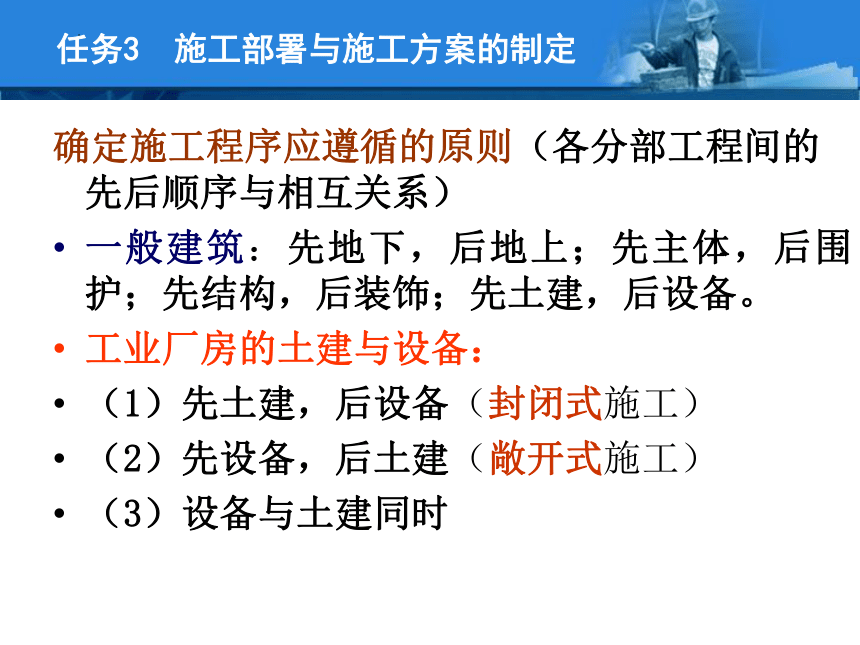

确定施工程序应遵循的原则（各分部工程间的先后顺序与相互关系）
一般建筑：先地下，后地上；先主体，后围护；先结构，后装饰；先土建，后设备。
工业厂房的土建与设备：
（1）先土建，后设备（封闭式施工）
（2）先设备，后土建（敞开式施工）
（3）设备与土建同时
任务3 施工部署与施工方案的制定

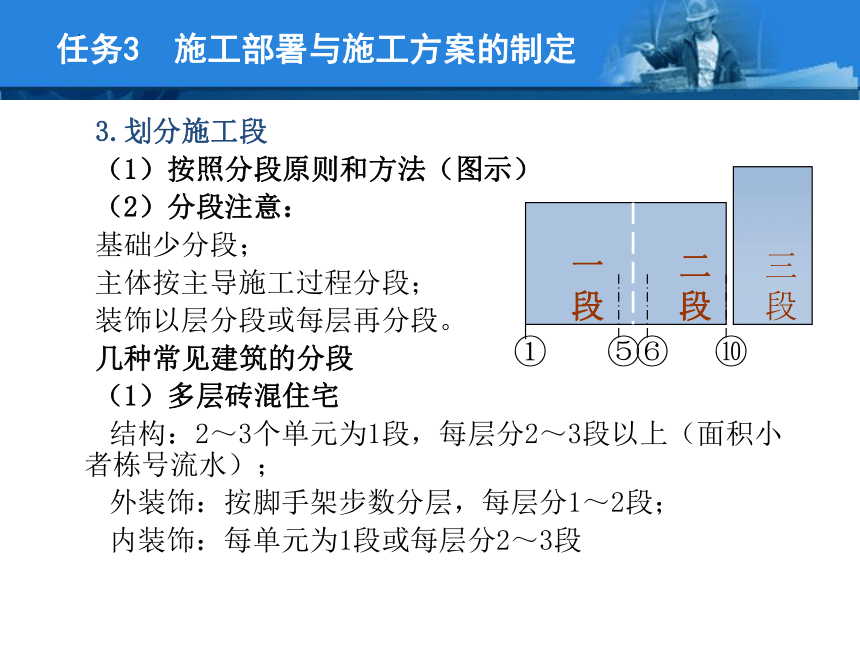

3.划分施工段
（1）按照分段原则和方法（图示）
（2）分段注意：
基础少分段；
主体按主导施工过程分段；
装饰以层分段或每层再分段。
几种常见建筑的分段
（1）多层砖混住宅
结构：2～3个单元为1段，每层分2～3段以上（面积小者栋号流水）；
外装饰：按脚手架步数分层，每层分1～2段；
内装饰：每单元为1段或每层分2～3段
①
⑤
⑥
⑩
一段
二段
三段
任务3 施工部署与施工方案的制定

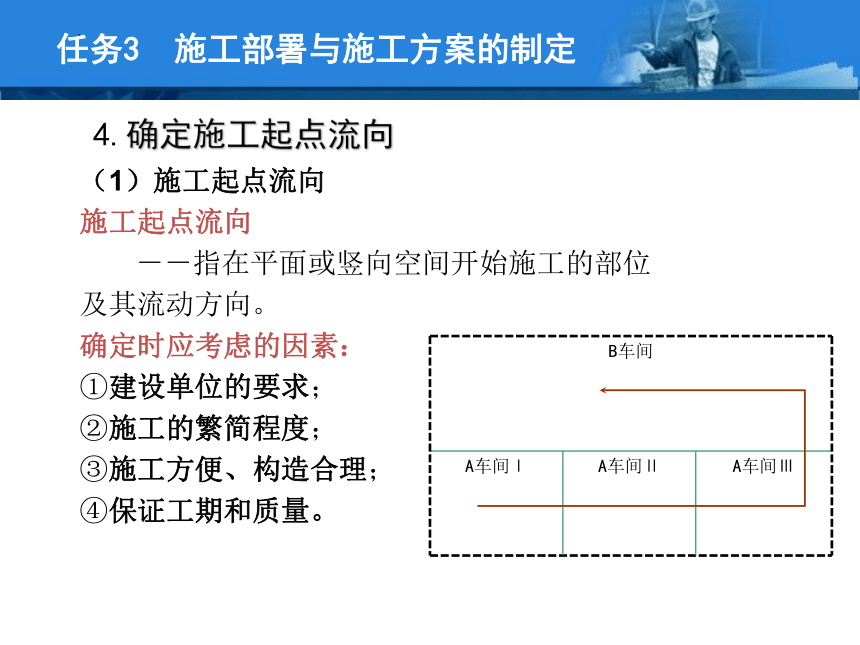

4.确定施工起点流向
（1）施工起点流向
施工起点流向
－－指在平面或竖向空间开始施工的部位
及其流动方向。
确定时应考虑的因素：
①建设单位的要求；
②施工的繁简程度；
③施工方便、构造合理；
④保证工期和质量。
B车间
A车间Ⅰ A车间Ⅱ A车间Ⅲ
任务3 施工部署与施工方案的制定
楼层
6
5
4
3
2
1
Ⅰ Ⅱ Ⅲ 单元
室内竖直向下
Ⅰ Ⅱ Ⅲ 单元
楼层
6
5
4
3
2
1
室内水平向下
11
楼层
6
5
4
3
2
1
Ⅰ Ⅱ Ⅲ 单元
室内竖直向上
Ⅰ Ⅱ Ⅲ 单元
楼层
6
5
4
3
2
1
室内水平向上

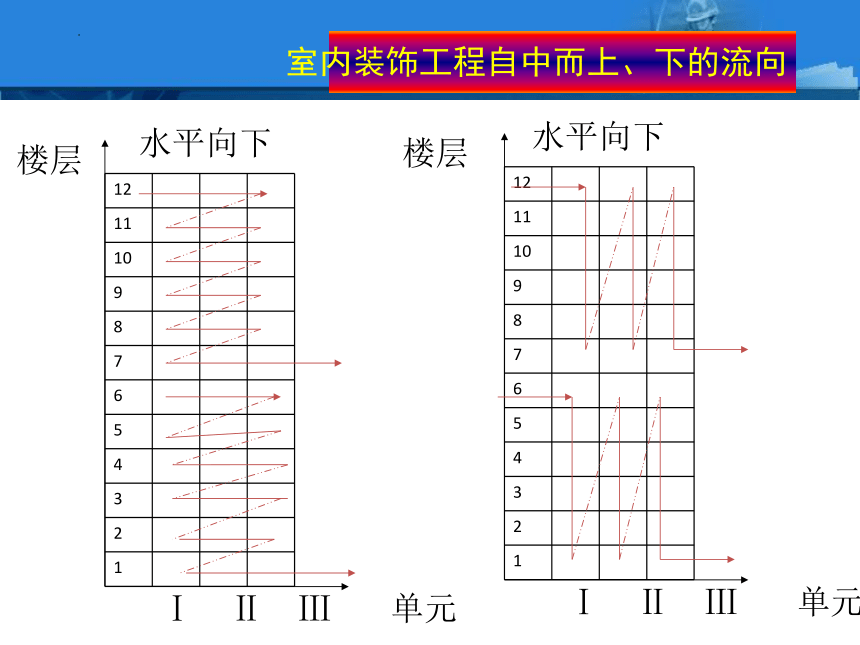

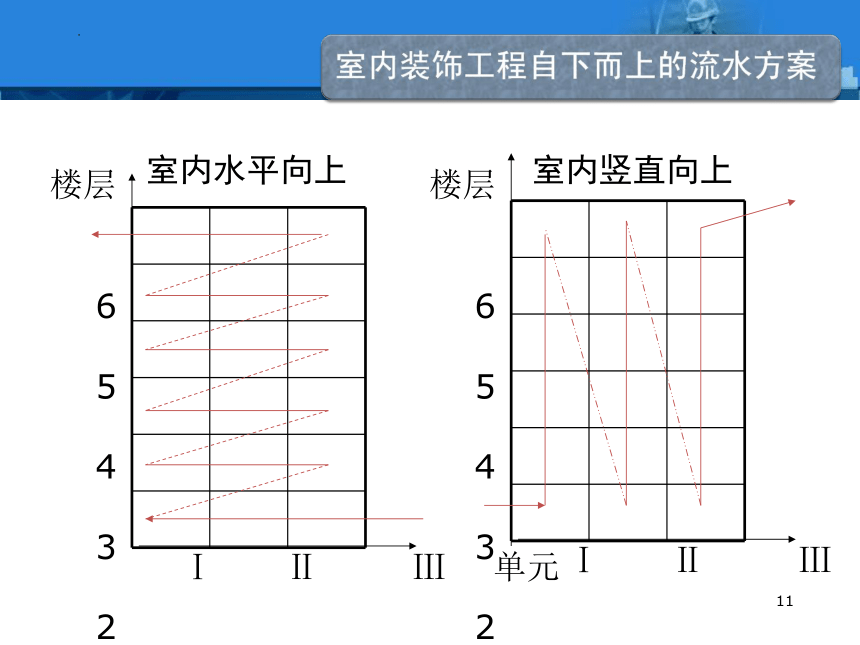

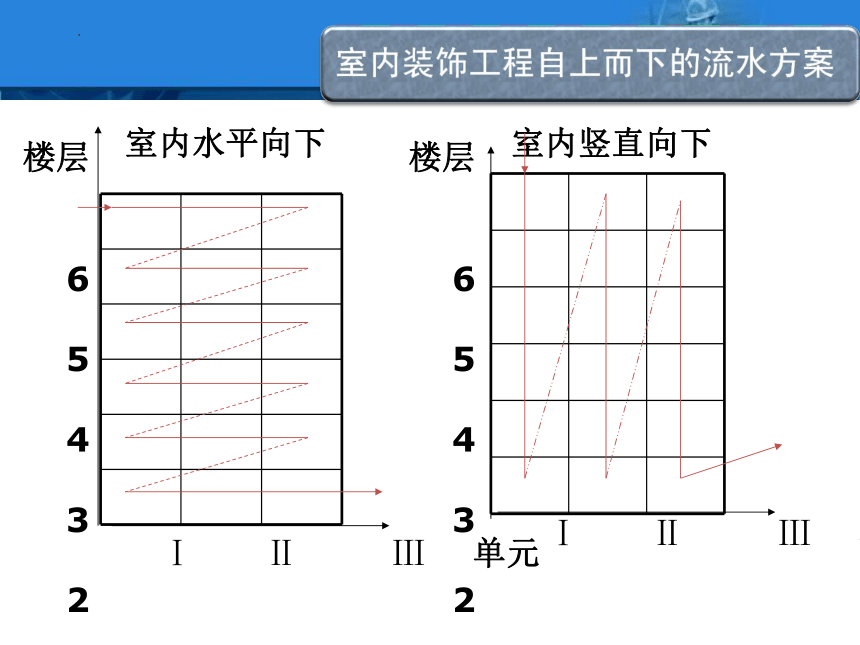

室内装饰工程自中而上、下的流向
12
11
10
9
8
7
6
5
4
3
2
1
Ⅰ Ⅱ Ⅲ 单元
楼层
水平向下
12
11
10
9
8
7
6
5
4
3
2
1
Ⅰ Ⅱ Ⅲ 单元
楼层
水平向下
5.确定施工顺序
（1）确定施工顺序的基本要求
①符合施工工艺及构造的要求；
②与施工方法协调一致；
③符合施工组织的要求(工期、人员、机械)；
④保证施工质量；
⑤有利于成品保护；
⑥考虑气候条件；
⑦符合安全施工要求。
任务3 施工部署与施工方案的制定
几种房屋的施工顺序
砖混住宅
（1）基础工程（正负零或防潮层以下）
放线→挖土→做垫层→基础→一次回填→暖沟、圈梁→二次回填及地面垫层
（2）主体结构
扎构造柱筋→砌墙（搭脚手架、安过梁、安门窗口或木砖）→支构造柱模→浇构造柱混凝土→扎圈梁筋→支圈梁模→楼梯、现浇板支模→扎筋→浇混凝土→上一层
任务3 施工部署与施工方案的制定
15
抹找平层
铺隔气层
做保温层
找平层
做结合层
做防水层
做保护层
女儿墙
女儿墙
结构层
装饰阶段各工序间的顺序：
钢门窗、木门框安装――砌墙后、抹灰前；
木门扇安装――墙、地抹灰后；
铝合金或塑料门窗――大面积抹灰之后；
地面、踢脚或墙裙、墙面、顶棚抹灰的关系：
地面（养护）→踢脚或墙裙→顶棚→墙面,
顶棚→墙面（清理落地灰）→地面（养护）→踢脚或墙裙→补齐墙面
任务3 施工部署与施工方案的制定
刷钢窗油漆――抹灰之后、安玻璃之前两遍，交活前最后一遍；
刷顶棚、墙面涂料――抹灰干燥2～4周以上，门窗安装后，木制品油漆前；
裱糊――油漆涂料后，地毯铺设前；
任务3 施工部署与施工方案的制定
多层砖混和结构的施工顺序示意图
挖土
垫层
基础
地圈梁
回填土
底层墙
底层墙
三层板
二层墙
二层板
三层墙
…
…
屋面板
屋面保温找平
防水
隔热层
外墙抹灰
装饰
垫层、楼地面面层
踢脚线
天棚、内墙抹灰
门窗油漆玻璃
水电暖卫气
基础工程
主体工程
屋面、装修、水电安装
现浇框架公共建筑
分为：基础工程；主体结构工程；围护、屋面、装饰工程；水、暖、电等设备安装工程。
（1）基础工程
（2）主体结构工程
（3）围护、屋面、装饰工程
.2.2 施工部署原则
多高层全现浇钢筋混凝土
框架结构建筑施工顺序
桩基
围护结构
一层柱扎筋
柱梁板梯模
浇筑混凝土
扎梁板梯筋
浇梁板梯砼
养护
拆模
土方开挖
垫层
地下室底板
地下室墙柱
外防水
地下室顶板
回填土
二层
三层
四层
五层
六层
七层
八层
…
屋面保温隔热防水层
室内外装修
地面垫层面层
楼地面面层
按门窗扇油漆装玻璃
墙体
门窗框
主体结构工程
±0.00以下工程
围护工程
装修工程
装配式单层工业厂房的施工顺序
设备基础
厂房柱基
回填土
做垫层
挖基坑
屋架预制
柱预制
结构安装
屋面找平、保温、防水层
砌砖墙
安门窗框
室外装饰
勒脚散水
室内地面、
垫层面层
按门窗扇、
油漆、涂料
装玻璃
基础工程
结构安装工程
预制工程
围护工程
屋面装饰工程
6.合理的资源配置原则
　　 主要考虑劳动力、机械设备的配置和材料的投人,应根据各施工阶段的特点来安排施工部署。
7.以科技为先导的部署原则
对工程施工中开发和使用的“四新”技术(新技术、新工艺、新材料、新设备)以及建筑业十项新技术应用作出部署,并提出技术和管理要求。
任务3 施工部署与施工方案的制定
1. 建立项目组织机构
应根据项目的实际情况,成立一个以项目经理为首的与工程规模及施工要求相适应的组织管理机构—项目经理部。项目经理部职能部门的设置应紧紧围绕项目管理内容的需要确定。
（三） 项目经理部组织机构
任务3 施工部署与施工方案的制定
物质部
工程部
质安部
技术部
施工队
项目经理
项目副经理
总工程师
2. 确定组织机构形式
任务3 施工部署与施工方案的制定
（四）施工任务划分
在建立了项目施工组织管理体制和机构的条件下，划分参与建设的各单位的施工任务和负责范围，明确总包与分包单位的关系，明确各单位之间的关系。
任务3 施工部署与施工方案的制定
（五） 计算主要项目工程量
此部分工程量是根据图纸计算所得的主要分项工程工程量,不作任何商务工作的依据，其目的是仅作为现场工作安排的考虑因素。因此,工程量只需粗略地计算即可。
任务3 施工部署与施工方案的制定
（六） 施工组织协调与配合
工程施工过程是通过业主、设计、监理、总包、分包和供应商等多家合作完成的，协调组织各方的工作和管理，是能否按期完成、确保质量和安全、降低成本的关键之一。因此，为了保证这些目标的实现，必须明确制定各种制度，确保将各方的工作组织协调好。
任务3 施工部署与施工方案的制定
施工方法和施工机械选择是施工方案中的关键问题。它直接影响施工进度、施工质量、施工安全，以及工程成本。
任务3 施工部署与施工方案的制定
二、施工方案的制定
（一）施工方法的选择
1. 施工方法主要内容
拟定主要的操作过程和方法，包括施工机械的选择、提出质量要求和达到质量要求的技术措施、制定切实可行的安全施工措施等。
任务3 施工部署与施工方案的制定
2. 确定施工方法的重点
（1）工程量大，在单位工程中占重要地位，对工程质量起关键作用的分部分项工程。如基础工程、钢筋混凝土工程等隐蔽工程。
（2）施工技术复杂、施工难度大或采用新技术、新工艺、新材料、新结构的分部分项工程。如大体积混凝土结构施工、模板早拆模体系、无粘结预应力混凝土等。
（3）施工人员不太熟悉的特殊结构，专业性很强、技术要求很高的工程。如仿古建筑、大跨度空间结构、大型玻璃幕墙、薄壳、悬索结构等。
任务3 施工部署与施工方案的制定
3. 确定施工方法应遵循的原则
（1）要反映主要分部分项工程或专项工程拟采用的施工手段和工艺，具体要反映施工中的工艺方法、工艺流程、操作要点和工艺标准，对机具的选择与质量检验等内容。
（2）施工方法的确定应体现先进性、经济性和适用性。
（3）在编写深度方面，要对每个分项工程施工方法进行宏观的描述，要体现宏观指导性原则性，其内容应表达清楚，决策要简练。
任务3 施工部署与施工方案的制定
4. 单位工程施工的主要施工方法
（1）各主要分部分项工程施工方法的内容（如土方工程、基础、砌体、模板、钢筋、混凝土、结构安装、装饰、垂直运输和设备安装等工种工程）。
（2）测量放线、脚手架和季节性施工等专项施工方法。
任务3 施工部署与施工方案的制定
（二）施工机械的选择
1. 大型机械设备选择原则
（1）满足施工工艺的要求。
（2）有获得的可能性。
（3）经济合理且技术先进。
任务3 施工部署与施工方案的制定
2.大型机械设备选择确定
根据工程特点，按施工阶段正确选择最适宜的主导工程的大型施工机械设备，各种机械型号、数量确定之后，列出设备的规格、型号、主要技术参数及数量。
任务3 施工部署与施工方案的制定
